PLC پی ال سی

کنترل‌گر منطقی قابل برنامه‌ریزی یا PLC (Programmable Logic Controller) یک رایانه‌ی صنعتی است که برای خودکارسازی فرآیندهای صنعتی مانند کنترل ماشین‌آلات، خطوط تولید، سیستم‌های حمل‌ونقل و… طراحی شده است. PLCها در محیط‌های صنعتی که نیاز به دوام، پایداری، و پاسخ‌گویی سریع دارند، بسیار پرکاربرد هستند.

تاریخچه‌ی PLC

در دهه ۱۹۶۰ میلادی، صنایع خودروسازی مانند جنرال موتورز به دنبال جایگزینی برای سیستم‌های رله‌ای بودند که برنامه‌ریزی مجدد آن‌ها دشوار و زمان‌بر بود. نتیجه‌ی این نیاز، اختراع PLC شد که امکان تغییر در فرآیند کنترل بدون نیاز به سیم‌کشی مجدد را فراهم کرد.

اجزای اصلی PLC

1. واحد پردازش مرکزی (CPU): مغز PLC است که برنامه‌ها را اجرا می‌کند و اطلاعات ورودی و خروجی را پردازش می‌کند.
2. ماژول‌های ورودی: سیگنال‌هایی مانند وضعیت کلیدها، سنسورها و دما را دریافت می‌کنند.
3. ماژول‌های خروجی: فرمان‌هایی به تجهیزات مانند موتور، شیر برقی یا چراغ‌ها ارسال می‌کنند.
4. حافظه: برای ذخیره‌ی برنامه‌ها، داده‌ها و تنظیمات.
5. نرم‌افزار برنامه‌نویسی: معمولاً بر پایه‌ی زبان‌های خاصی مانند Ladder Diagram (LD)، Function Block Diagram (FBD)، Structured Text (ST) و غیره.

کاربردهای PLC

• کنترل خطوط تولید
• سیستم‌های نقاله در کارخانه‌ها
• سیستم‌های تهویه و سرمایش (HVAC)
• صنایع غذایی و دارویی
• کنترل آسانسورها، چراغ‌های راهنمایی و…

مزایای استفاده از PLC

• قابل برنامه‌ریزی و تغییر آسان منطق کنترل
• سرعت بالا در پردازش اطلاعات
• کاهش سیم‌کشی و پیچیدگی‌های سخت‌افزاری
• افزایش قابلیت اطمینان و کاهش هزینه‌های نگهداری
• مناسب برای محیط‌های سخت صنعتی

نحوه عملکرد PLC (کنترل‌گر منطقی قابل برنامه‌ریزی)

PLC یا Programmable Logic Controller یک سیستم کنترل دیجیتال است که به منظور دریافت اطلاعات از تجهیزات ورودی، پردازش آن‌ها طبق یک برنامه‌ی از پیش تعیین‌شده و ارسال دستورات به تجهیزات خروجی طراحی شده است. PLCها جایگزین سیستم‌های رله‌ای و تایمرهای سنتی شده‌اند و به دلیل انعطاف‌پذیری بالا، در صنایع مختلف کاربرد گسترده‌ای دارند.

ساختار کلی PLC

PLC از سه بخش اصلی تشکیل شده است:

1. واحد پردازش مرکزی (CPU)
   مسئول اجرای برنامه کنترلی و پردازش سیگنال‌های ورودی/خروجی است.
2. ماژول‌های ورودی (Input Modules)
   سیگنال‌های دریافتی از سنسورها، کلیدها و سایر تجهیزات ورودی را به CPU منتقل می‌کنند.
3. ماژول‌های خروجی (Output Modules)
   دستورات پردازش‌شده را به عملگرهایی مانند موتورها، شیرهای برقی و چراغ‌ها ارسال می‌کنند.
4. حافظه (Memory)
   برای ذخیره‌سازی برنامه کاربر، داده‌های کاری و وضعیت متغیرها مورد استفاده قرار می‌گیرد.

فرآیند کاری PLC به زبان ساده

عملکرد یک PLC در چند مرحله‌ی متوالی و پیوسته صورت می‌گیرد که به آن چرخه کاری PLC (Scan Cycle) می‌گویند:

1. خواندن ورودی‌ها (Read Inputs):

در این مرحله، PLC وضعیت تمامی ورودی‌های دیجیتال و آنالوگ متصل به خود را از طریق ماژول‌های ورودی دریافت و در حافظه ثبت می‌کند.

2. اجرای برنامه (Execute Program):

PLC بر اساس برنامه‌ای که توسط کاربر نوشته شده (معمولاً در زبان‌هایی مثل Ladder Diagram یا Structured Text)، ورودی‌ها را تحلیل و منطق کنترل را اجرا می‌کند.

3. به‌روزرسانی خروجی‌ها (Update Outputs):

پس از اجرای برنامه، نتایج محاسبه شده به خروجی‌ها منتقل می‌شود تا تجهیزات مرتبط (مانند موتور، پمپ یا شیر برقی) فرمان لازم را دریافت کنند.

4. بررسی خطاها و تبادل داده‌ها:

در این بخش، سیستم وضعیت کلی را بررسی کرده، در صورت نیاز هشدار یا خطا اعلام می‌کند و اطلاعات لازم را با سایر سیستم‌ها یا رابط‌های کاربری (مانند HMI یا SCADA) تبادل می‌نماید.

این چرخه در کسری از ثانیه تکرار می‌شود (معمولاً بین 1 تا 10 میلی‌ثانیه)، که باعث می‌شود PLC بتواند در زمان واقعی (Real-Time) سیستم را کنترل کند.

مثال ساده از عملکرد PLC

فرض کنید در یک سیستم نوار نقاله، هدف این است که وقتی یک شیء جلوی سنسور قرار گرفت، نوار متوقف شود:

• ورودی: سنسور وجود شیء را تشخیص می‌دهد.
• برنامه: اگر سنسور فعال شد، موتور را خاموش کن.
• خروجی: PLC فرمان توقف را به رله یا اینورتر موتور ارسال می‌کند.

مزایای عملکرد PLC نسبت به سیستم‌های سنتی

• پاسخ سریع و دقیق به تغییرات ورودی
• انعطاف‌پذیری در تغییر منطق کنترل
• قابلیت برنامه‌ریزی مجدد بدون نیاز به تغییر سیم‌کشی
• امکان عیب‌یابی نرم‌افزاری و ثبت خطاها

برندهای معروف PLC در صنعت

با توجه به گستردگی کاربرد PLC در صنایع مختلف، شرکت‌های متعددی در سطح جهان اقدام به طراحی و تولید این سیستم‌های کنترلی کرده‌اند. در این میان، برخی برندها به دلیل کیفیت بالا، تنوع محصولات، پشتیبانی قوی و سازگاری با انواع سیستم‌های اتوماسیون صنعتی، جایگاه ویژه‌ای پیدا کرده‌اند.

در ادامه، به معرفی برندهای مطرح PLC در سطح جهانی پرداخته می‌شود:

1. Siemens (زیمنس) – آلمان

• ویژگی‌ها:
  • محبوب‌ترین برند در ایران و جهان
  • پشتیبانی از نرم‌افزار قدرتمند TIA Portal
  • سری‌های معروف: S7-200، S7-300، S7-1200، S7-1500
• کاربردها: صنایع نفت و گاز، پتروشیمی، خودروسازی، صنایع غذایی
• مزایا: برنامه‌نویسی پیشرفته، قابلیت ارتباط با پروتکل‌های صنعتی مختلف، پایداری بالا

2. Mitsubishi Electric (میتسوبیشی) – ژاپن

• ویژگی‌ها:
  • مناسب برای کاربردهای سریع و دقیق
  • نرم‌افزار برنامه‌نویسی: GX Works، GX Developer
  • سری‌های معروف: FX، Q، iQ-R
• کاربردها: ماشین‌سازی، صنایع بسته‌بندی، سیستم‌های روباتیک
• مزایا: سرعت پردازش بالا، سایز کوچک، نصب آسان

3. Allen-Bradley (آلن بردلی) – آمریکا (تحت مالکیت Rockwell Automation)

• ویژگی‌ها:
  • بسیار پرکاربرد در آمریکا و صنایع سنگین
  • نرم‌افزار: RSLogix 5000 / Studio 5000
  • سری‌های معروف: MicroLogix، CompactLogix، ControlLogix
• کاربردها: صنایع خودرو، معادن، سیستم‌های کنترل فرآیند پیچیده
• مزایا: قدرت پردازش بالا، قابلیت مانیتورینگ گسترده، تطبیق‌پذیری با سیستم‌های اسکادا

4. Omron (امرون) – ژاپن

• ویژگی‌ها:
  • مناسب برای اتوماسیون‌های کوچک و متوسط
  • نرم‌افزار: CX-Programmer، Sysmac Studio
  • سری‌های معروف: CP، CJ، NX، NJ
• کاربردها: صنایع بسته‌بندی، داروسازی، خطوط مونتاژ
• مزایا: نصب آسان، قیمت مناسب، سازگاری بالا با سنسورها و تجهیزات دیگر

5. Schneider Electric (اشنایدر الکتریک) – فرانسه

• ویژگی‌ها:
  • معروف به پایداری بالا در محیط‌های صنعتی سخت
  • نرم‌افزار: SoMachine، EcoStruxure Machine Expert
  • سری‌های معروف: Modicon M221، M241، M340، M580
• کاربردها: صنایع برق، آب و فاضلاب، ساختمان‌های هوشمند
• مزایا: قابلیت یکپارچه‌سازی با سیستم‌های مدیریت انرژی، عملکرد پایدار

6. Delta (دلتا) – تایوان

• ویژگی‌ها:
  • برند اقتصادی با عملکرد قابل قبول
  • نرم‌افزار: WPLSoft، ISPSoft
  • سری‌های معروف: DVP، AH
• کاربردها: ماشین‌آلات سبک، خطوط تولید کوچک، تابلوهای برق
• مزایا: قیمت مناسب، نصب سریع، گزینه‌ای اقتصادی برای پروژه‌های کوچک

7. Keyence – ژاپن

• ویژگی‌ها:
  • مناسب برای سیستم‌های کنترل با سرعت بالا و دقت بالا
  • نرم‌افزار: KV Studio
  • سری‌های معروف: KV Series
• کاربردها: سیستم‌های بینایی ماشین، خطوط اتوماسیون دقیق
• مزایا: کیفیت ساخت بسیار بالا، سادگی در برنامه‌نویسی، مناسب برای کنترل‌های ترکیبی

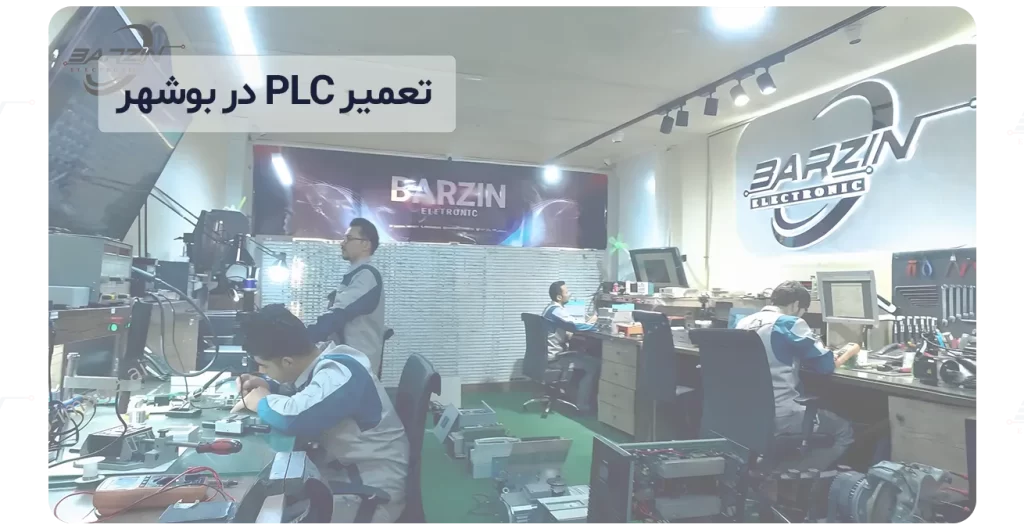

🛠 تعمیرات PLC

تعمیرات PLC به مجموعه اقداماتی گفته می‌شود که برای عیب‌یابی، رفع خرابی و نگهداری از سیستم‌های PLC انجام می‌شود. از آنجایی که PLC‌ها نقش حیاتی در کنترل فرآیندهای صنعتی دارند، خرابی آن‌ها می‌تواند باعث توقف کامل خط تولید شود، بنابراین تشخیص سریع و تعمیر به‌موقع آن‌ها اهمیت زیادی دارد.

🔍 مراحل اصلی تعمیرات PLC

1. عیب‌یابی اولیه (Diagnosis):
   • بررسی وضعیت LEDهای روی PLC (POWER، RUN، ERROR، FAULT)
   • چک کردن تغذیه‌ی PLC (ولتاژ ورودی صحیح)
   • بررسی ماژول‌های ورودی/خروجی
   • چک کردن کابل‌های ارتباطی و سیم‌کشی
2. بررسی نرم‌افزاری:
   • اتصال PLC به رایانه با کابل مخصوص (مثلاً کابل USB یا سریال)
   • باز کردن پروژه در نرم‌افزار برنامه‌نویسی مربوط (مانند TIA Portal، GX Works، Step7 و…)
   • بررسی برنامه برای خطاهای منطقی، حلقه‌های اشتباه یا توقف در اجرای برنامه
3. تست سخت‌افزاری:
   • بررسی خرابی در برد اصلی، CPU یا ماژول‌های I/O
   • استفاده از مولتی‌متر برای تست قطعات (ترانزیستور، مقاومت، فیوز و…)
   • در صورت لزوم، تعویض قطعات معیوب با قطعات مشابه یا اورجینال
4. کالیبراسیون و به‌روزرسانی:
   • به‌روزرسانی برنامه‌ی داخلی یا Firmware PLC در صورت وجود نسخه جدید
   • کالیبره کردن سنسورها یا تجهیزات متصل به PLC
5. تست نهایی:
   • پس از تعمیر، سیستم در حالت آزمایشی اجرا می‌شود تا از عملکرد صحیح آن اطمینان حاصل شود.

⚠️ رایج‌ترین مشکلات در PLC

🔧 ابزارهای مورد نیاز برای تعمیر PLC

• مولتی‌متر دیجیتال
• لپ‌تاپ و نرم‌افزار برنامه‌نویسی PLC
• کابل‌های ارتباطی PLC
• لوپ تستر برای سنسور و خروجی
• اسپری تمیزکننده برد
• هیتر یا هویه برای تعمیر برد

✅ نکات مهم در تعمیر PLC

• قبل از شروع تعمیر، برق سیستم باید کاملاً قطع شود.
• همیشه از نسخه پشتیبان (Backup) برنامه قبل از هرگونه تغییر استفاده شود.
• محیط کاری باید تمیز، خشک و عاری از الکتریسیته ساکن باشد.
• بهتر است تعمیر بردهای داخلی توسط متخصص الکترونیک انجام شود.
