PLC پی ال سی

PLC (Programmable Logic Controller) یا کنترلر منطقی قابل برنامه‌ریزی، یک دستگاه الکترونیکی است که برای کنترل فرآیندهای صنعتی و اتوماسیون مورد استفاده قرار می‌گیرد.

این دستگاه‌ها معمولاً در خطوط تولید، کارخانه‌ها، سیستم‌های نظارتی، و دیگر محیط‌های صنعتی برای انجام وظایف مختلف کنترل و مدیریت تجهیزات و ماشین‌آلات به‌کار می‌روند.

ویژگی‌های PLC:

1. قابلیت برنامه‌ریزی: PLC‌ها به‌وسیله زبان‌های برنامه‌نویسی خاص مانند Ladder Logic، Function Block Diagram، Structured Text و … برنامه‌ریزی می‌شوند. این برنامه‌ها به کنترل فرآیندها و تصمیم‌گیری‌های منطقی در سیستم‌های اتوماسیون کمک می‌کنند.


2. ورودی‌ها و خروجی‌ها (I/O): PLC‌ها دارای ورودی‌ها و خروجی‌هایی هستند که به‌وسیله آن‌ها سیگنال‌های الکتریکی از سنسورها، دما سنج‌ها، سوئیچ‌ها و دیگر دستگاه‌ها دریافت می‌شود و سیگنال‌های کنترلی به عملگرها (مانند موتورها، پمپ‌ها و شیرهای برقی) ارسال می‌گردد.


3. عملکرد در زمان واقعی: PLC‌ها به‌طور خاص برای پاسخ‌دهی در زمان واقعی طراحی شده‌اند. این بدان معناست که آن‌ها قادر به انجام وظایف کنترلی در لحظه و با دقت بالا هستند.


4. قابلیت‌های گسترش‌پذیر: PLC‌ها معمولاً به‌راحتی قابل گسترش هستند. به این معنی که می‌توانند با افزودن ماژول‌های اضافی ورودی/خروجی، ماژول‌های ارتباطی و دیگر تجهیزات، امکانات جدیدی را برای کنترل فرآیندهای پیچیده‌تر اضافه کنند.


5. پایداری و قابلیت اطمینان: PLC‌ها طراحی شده‌اند تا در شرایط سخت صنعتی، مانند دماهای بالا، لرزش، نویز الکتریکی و رطوبت، عملکرد پایدار و قابل اعتماد داشته باشند.


6. خطایابی آسان: بیشتر PLC‌ها از ابزارهای گرافیکی یا صفحه نمایش برای نظارت و عیب‌یابی استفاده می‌کنند که به اپراتورها این امکان را می‌دهد که به راحتی مشکلات را شناسایی و برطرف کنند.

کاربردهای PLC:

1. اتوماتیک کردن فرآیندهای تولید: در خطوط تولید برای کنترل ماشین‌آلات، سنسورها، و ربات‌ها استفاده می‌شود. مثلاً در کارخانه‌های خودروسازی برای مونتاژ قطعات یا در کارخانه‌های مواد غذایی برای بسته‌بندی.


2. سیستم‌های روشنایی و تهویه: در ساختمان‌ها و کارخانه‌ها، برای کنترل روشنایی، تهویه مطبوع، و سیستم‌های گرمایشی و سرمایشی به‌کار می‌رود.


3. کنترل تجهیزات صنعت آب و فاضلاب: برای کنترل پمپ‌ها، شیرها و دیگر تجهیزات در تأسیسات تصفیه آب و فاضلاب.


4. فرآیندهای شیمیایی و نفتی: در صنایع شیمیایی، نفت و گاز برای کنترل واکنش‌ها و فرآیندهای پیچیده و دقیق.



مزایای PLC:

• قابلیت تطبیق‌پذیری بالا: PLC‌ها می‌توانند برای کاربردهای مختلفی در صنایع گوناگون مورد استفاده قرار گیرند.
• صرفه‌جویی در هزینه: با استفاده از PLC‌ها می‌توان به‌طور خودکار فرآیندها را کنترل کرد که موجب کاهش هزینه‌های نیروی انسانی و زمان می‌شود.
• راحتی در استفاده و نگهداری: تغییرات و به‌روزرسانی‌های نرم‌افزاری در PLC‌ها به راحتی انجام می‌شود.

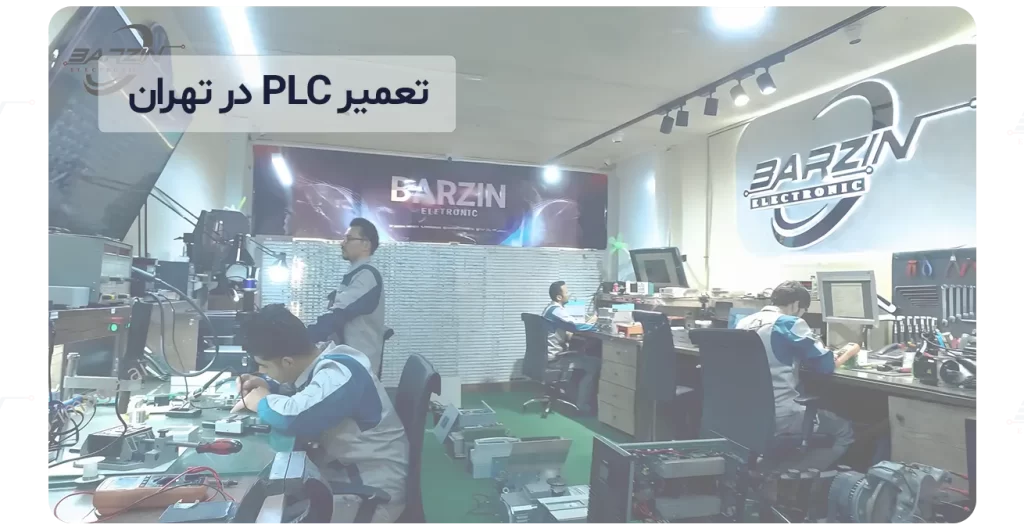

تعمیرات PLC

تعمیرات PLC جزء فرآیندهای مهم در نگهداری و بهره‌برداری از سیستم‌های اتوماسیون صنعتی است. از آنجا که PLC‌ها بخش‌های حیاتی در کنترل و نظارت بر فرآیندهای صنعتی به‌شمار می‌آیند، خرابی یا عملکرد نادرست آن‌ها می‌تواند منجر به توقف خط تولید یا کاهش بهره‌وری گردد. به همین دلیل، تعمیرات به‌موقع و دقیق این دستگاه‌ها ضروری است.

مراحل و روش‌های تعمیرات PLC

1. تشخیص مشکل (عیب‌یابی): اولین گام در تعمیر PLC، تشخیص دقیق مشکل است. برای این کار، تکنسین‌ها از روش‌های مختلفی استفاده می‌کنند:
   • بازبینی کدهای برنامه‌نویسی: بررسی برنامه‌نویسی که بر روی PLC بارگذاری شده است، ممکن است باعث شناسایی اشکال‌های منطقی یا خطاهای نرم‌افزاری شود.
   • کدهای خطا (Error Codes): بیشتر PLC‌ها سیستم‌های خطایابی دارند که از طریق کدهای خطا به اپراتور یا تکنسین اطلاع می‌دهند که کدام قسمت از سیستم به درستی کار نمی‌کند.
   • اندازه‌گیری سیگنال‌های ورودی/خروجی: با استفاده از مولتی‌متر یا دستگاه‌های اندازه‌گیری دیگر، تکنسین‌ها سیگنال‌های ورودی و خروجی را بررسی کرده و از صحت عملکرد آن‌ها اطمینان حاصل می‌کنند.
   • بررسی فیزیکی: گاهی مشکلات به دلیل خرابی سخت‌افزاری است که به‌صورت فیزیکی قابل مشاهده است، مانند خرابی در اتصالات یا آسیب دیدگی قطعات الکترونیکی.
2. بررسی تغذیه برق: یکی از شایع‌ترین دلایل خرابی PLC‌ها، مشکل در تأمین تغذیه برق است. ممکن است ولتاژ تغذیه نادرست یا نوسانات برق باعث عدم عملکرد درست دستگاه گردد. در این مرحله باید:
   • ولتاژ ورودی PLC با ولتاژ مشخص شده در دیتاشیت دستگاه مقایسه شود.
   • از سلامت واحد تغذیه (Power Supply) اطمینان حاصل گردد.


3. آزمون‌های سخت‌افزاری: بعد از عیب‌یابی اولیه، باید سخت‌افزار دستگاه بررسی شود. این شامل موارد زیر است:
   • بررسی پورت‌ها و اتصالات I/O: این اتصالات می‌توانند دچار خرابی یا کثیفی شوند که موجب اختلال در عملکرد دستگاه می‌شود.
   • بررسی ماژول‌های ورودی/خروجی (I/O): در صورت خرابی ماژول‌ها یا اتصالات، ممکن است بخشی از فرآیند کنترل مختل شود.
   • بررسی پردازنده و حافظه: خرابی در پردازنده PLC یا حافظه آن می‌تواند عملکرد کلی دستگاه را تحت تأثیر قرار دهد.


4. بررسی نرم‌افزار و برنامه‌نویسی:
   • بررسی برنامه‌های بارگذاری‌شده: ممکن است خطا در برنامه‌نویسی یا تغییرات ناخواسته‌ای که در سیستم اعمال شده باشد، باعث ایجاد مشکلات در عملکرد PLC گردد.
   • آپدیت نرم‌افزار: برخی از مشکلات ممکن است با به‌روزرسانی نرم‌افزار دستگاه برطرف شود. معمولاً شرکت‌های سازنده PLC نرم‌افزارهای جدیدتر را برای بهبود عملکرد و رفع اشکالات منتشر می‌کنند.


5. تست مجدد سیستم: بعد از تعمیر و اصلاحات لازم، باید سیستم مجدداً تست شود تا اطمینان حاصل شود که دستگاه به‌درستی کار می‌کند. در این مرحله:
   • تست‌های عملکردی برای اطمینان از عملکرد صحیح ورودی‌ها، خروجی‌ها و فرآیندهای کنترلی انجام می‌شود.
   • اگر مشکل برطرف نشده باشد، باید عیب‌یابی مجدد انجام شود تا منبع اصلی مشکل شناسایی گردد.

ابزارها و تجهیزات مورد نیاز برای تعمیر PLC:

• مولتی‌متر: برای اندازه‌گیری ولتاژ، جریان و مقاومت و بررسی اتصالات.
• پروگرامر یا کابل ارتباطی: برای بارگذاری یا اصلاح برنامه‌های نرم‌افزاری بر روی PLC.
• اسیلوسکوپ: برای بررسی سیگنال‌های پیچیده و فرکانس‌های مختلف در سیستم.
• دستگاه تست I/O: برای بررسی عملکرد ورودی‌ها و خروجی‌ها.
• نرم‌افزار برنامه‌نویسی: نرم‌افزارهایی مانند TIA Portal برای Siemens PLC یا RSLogix برای Allen-Bradley PLC که برای بررسی و اصلاح برنامه‌های دستگاه استفاده می‌شوند.

رایج‌ترین مشکلات و خرابی‌ها در PLC:

1. خرابی واحد تغذیه (Power Supply): تغذیه ناپایدار یا قطعی برق می‌تواند موجب خرابی PLC شود.
2. خرابی ماژول‌های I/O: خرابی در ماژول‌های ورودی یا خروجی می‌تواند باعث توقف سیستم و عدم عملکرد صحیح دستگاه‌ها گردد.
3. خطای برنامه‌نویسی: یک خطا در کد برنامه یا ورودی نادرست ممکن است باعث عدم عملکرد صحیح PLC شود.
4. اتصال نادرست یا خراب در سیم‌ها: خرابی در اتصالات فیزیکی می‌تواند منجر به قطع ارتباط با سنسورها یا عملگرها شود.
5. نقص در حافظه یا پردازنده: خرابی در قطعات داخلی مانند پردازنده یا حافظه می‌تواند موجب توقف عملکرد PLC شود.

نکات پیشگیری از خرابی PLC:

• نگهداری دوره‌ای: انجام بازرسی‌های منظم و سرویس‌های پیشگیرانه برای جلوگیری از خرابی‌های ناگهانی.


• محیط مناسب: نگهداری PLC در محیط‌های دارای دمای مناسب، رطوبت کم و بدون نویز الکتریکی برای افزایش طول عمر دستگاه.


• استفاده از قطعات اصل: استفاده از قطعات اصلی و معتبر برای تعمیرات و تعویض قطعات معیوب.

جمع‌بندی:

تعمیرات PLC شامل فرآیندهایی است که نیازمند دقت و تجربه زیادی است. با تشخیص سریع و درست مشکلات و استفاده از ابزارهای مناسب، می‌توان خرابی‌ها را برطرف کرده و به بهبود عملکرد سیستم کمک کرد. انجام تعمیرات به‌موقع نه تنها از توقف تولید جلوگیری می‌کند، بلکه عمر مفید PLC را نیز افزایش می‌دهد.
