راهنمای جامع عیبیابی و گزارش پروژه تعمیر اینورتر یاسکاوا V1000 مدل CIMR-VB4A0031FBA
در صنایع مدرن و خطوط تولید پیوسته، درایوهای کنترل دور موتور (VFD) وظیفه مدیریت دقیق سرعت، گشتاور و مصرف انرژی الکتروموتورهای سه فاز را بر عهده دارند. در میان برندهای معتبر اتوماسیون صنعتی، شرکت ژاپنی یاسکاوا (Yaskawa Electric) به عنوان یکی از پیشگامان تولید درایو در جهان شناخته میشود و سری V1000 این شرکت به دلیل ابعاد فشرده، طول عمر بالا و کنترل برداری دقیق، یکی از پرکاربردترین اینورترها در کارخانجات ایران است. با این حال، نوسانات برق شبکه، گردوغبار محیطهای صنعتی و استهلاک قطعات قدرت میتواند باعث بروز خطا در این تجهیزات شود؛ در چنین شرایطی، تعمیر اینورتر یاسکاوا V1000 توسط متخصصان مجرب، راهکاری سریع، مطمئن و بسیار مقرونبهصرفهتر از خرید دستگاه نو است.
در این مقاله فنی، ضمن رمزگشایی کامل پلاک و بررسی مشخصات مهندسی اینورتر یاسکاوا V1000 مدل CIMR-VB4A0031FBA، کدهای خطای رایج این سری را تحلیل کرده و مراحل گامبهگام عیبیابی، بازسازی و تست زیر بار این درایو را در آزمایشگاه تخصصی برزین الکترونیک تشریح میکنیم.
رمزگشایی پلاک و بررسی مشخصات فنی مدل CIMR-VB4A0031FBA

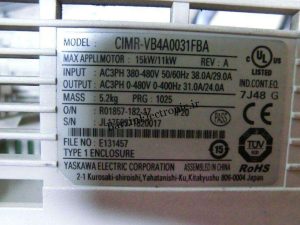

یکی از مهمترین اصول در تعمیر اینورتر یاسکاوا V1000، شناخت دقیق ظرفیت جریانی و مدهای کاری دستگاه بر اساس پلاک کارخانهای (Nameplate) آن است. کد فنی CIMR-VB4A0031FBA اطلاعات ارزشمندی را در اختیار مهندسان تعمیرات و نگهداری قرار میدهد:
سری و نسل درایو (
V): نشاندهنده خانواده کامپکت و کنترل برداری V1000 یاسکاوا.کلاس ولتاژ (
4): طراحیشده برای شبکههای برق سه فاز صنعتی کلاس ۴۰۰ ولت (380Vتا480V ACبا فرکانس50/60Hz).جریان نامی و توان موتور (
0031): نشاندهنده حداکثر جریان خروجی ۳۱ آمپر در کاربری سبک است.درجه حفاظت و نسخه ساخت (
FBA/REV: A): دارای محفظه استانداردType 1 Enclosure(معادل IP20 برای نصب داخل تابلو برق) و نسخه نرمافزاریPRG: 1025با وزن خالص5.2 kg.
تفاوت کاربری سبک (ND) و سنگین (HD) در این اینورتر
اینورتر یاسکاوا مدل CIMR-VB4A0031FBA دارای رتبهبندی دوگانه (Dual Rating) است که بسته به نوع بار مکانیکی متصل به موتور تعیین میشود:
| پارامتر فنی | کاربری سبک (Normal Duty – ND) | کاربری سنگین (Heavy Duty – HD) |
| حداکثر توان موتور قابل پشتیبانی | ۱۵ کیلووات (15kW / معادل ۲۰ اسب بخار) | ۱۱ کیلووات (11kW / معادل ۱۵ اسب بخار) |
| جریان ورودی نامی (سه فاز 380-480V) | ۳۸.۰ آمپر (38.0A) | ۲۸.۰ آمپر (28.0A) |
| جریان خروجی نامی به موتور | ۳۱.۰ آمپر (31.0A) | ۲۴.۰ آمپر (24.0A) |
| ظرفیت تحمل اضافهبار (Overload) | ۱۲۰ درصد جریان نامی به مدت ۶۰ ثانیه | ۱۵۰ درصد جریان نامی به مدت ۶۰ ثانیه |
| کاربردهای صنعتی متناسب | پمپهای سانتریفیوژ، فنهای تهویه، بلوئرها | اکسترودرها، نوار نقالههای سنگین، میکسرها، جرثقیلها |
ویژگیهای مهندسی و قابلیتهای کلیدی یاسکاوا V1000
شرکت یاسکاوا در طراحی سری V1000 از فناوریهای منحصربهفردی استفاده کرده که آن را از درایوهای معمولی متمایز میکند:
کنترل برداری حلقه باز (Open-Loop Current Vector Control): این فناوری به اینورتر اجازه میدهد بدون نیاز به نصب انکودر روی موتور، گشتاور راهاندازی ۲۰۰ درصد را در فرکانس بسیار پایین (
0.5Hz) تولید کند. همچنین این درایو توانایی کنترل موتورهای سنکرون آهنربای دائم (PM) را نیز دارد.طراحی برای طول عمر ۱۰ ساله: تمامی خازنهای الکترولیتی لینک DC، فنهای خنککننده و رلههای شارژ داخلی به گونهای انتخاب شدهاند که در دمای محیطی استاندارد، تا ۱۰ سال کارکرد مداوم داشته باشند.
ترانزیستور ترمز داخلی (Built-in Braking Chopper): مدل
CIMR-VB4A0031FBAدارای مدار ترمز دینامیکی داخلی است و تنها با اتصال یک مقاومت ترمز خارجی روی ترمینالهای مربوطه، میتواند انرژی بازگشتی بارهای دارای اینرسی بالا را مستهلک کند.ایمنی و شبکه ارتباطی داخلی: مجهز به ورودیهای ایمنی سختافزاری (Safe Torque Off – STO) مطابق استانداردهای بینالمللی و پورت شبکه Modbus RS-485 با سرعت بالا جهت اتصال مستقیم به PLC و HMI.
جدول جامع کدهای خطا (Fault Codes) و راهنمای عیبیابی یاسکاوا V1000
در فرآیند تعمیر اینورتر یاسکاوا V1000، بررسی تاریخچه خطاهای ثبتشده در پارامترهای مانیتورینگ (U2-01 تا U2-10) نقش کلیدی در کشف ریشه خرابی دارد. در جدول زیر مهمترین آلارمهای این سری و روش عیبیابی آنها آورده شده است:
| کد خطا روی نمایشگر | نام خطا در منوال یاسکاوا | علت فنی بروز خطا در مدار یا موتور | راهکار تخصصی بررسی و رفع عیب |
| oC | اضافه جریان (Overcurrent) | اتصال کوتاه در کابل یا سیمپیچ موتور، خرابی ماژول قدرت IGBT، یا شتابگیری بیش از حد سریع (زمان Accel کوتاه) | جدا کردن کابل موتور از ترمینالهای U, V, W؛ در صورت تکرار خطا هنگام فرمان Run، ماژول IGBT و درایور گیت معیوب است. |
| GF | خطای اتصال زمین (Ground Fault) | نشتی جریان از سیمپیچ موتور به بدنه، آسیب عایق کابل خروجی یا خرابی سنسورهای جریان داخلی (CT) | تست عایقی موتور با دستگاه مگااهممتر و بررسی بالانس سنسورهای هالافکت روی برد قدرت اینورتر. |
| Uv1 | افت ولتاژ لینک DC (Undervoltage) | قطع شدن یکی از فازهای ورودی، خرابی پل دیود یکسوساز، سوختن مقاومت شارژ اولیه (Pre-charge) یا کنتاکتور بایفس | اندازهگیری ولتاژ سه فاز ورودی (R, S, T) و بررسی سلامت مدار شارژ نرم لینک DC. |
| ov | اضافه ولتاژ لینک DC (Overvoltage) | کاهش سرعت ناگهانی بار سنگین (Deceleration سریع)، خرابی مدار ترمز دینامیکی یا بالابودن ولتاژ شبکه برق | افزایش زمان توقف (پارامتر C1-02)، بررسی مقاومت ترمز خارجی و تست ترانزیستور IGBT بخش ترمز. |
| oH / oH1 | افزایش دمای هیتسینک (Overheat) | خرابی فن خنککننده، گرفتگی پرههای رادیاتور با گردوغبار یا خشک شدن خمیر سیلیکون ماژول قدرت | سرویس کامل سیستم تهویه، تعویض فن اورجینال و تجدید خمیر سیلیکون با گرید حرارتی صنعتی. |
| CPF00 تا CPF24 | خطای ارتباط برد کنترل (Control Fault) | آسیب به ارتباط بین برد پردازنده (CPU) و برد قدرت، نوسان در تغذیه سوئیچینگ داخلی یا خرابی حافظه EEPROM | بررسی ولتاژهای تغذیه سوئیچینگ (+5V, +15V, +24V) و تست آیسیهای رابط بین دو برد. |
گزارش پروژه عملی: تعمیر اینورتر یاسکاوا CIMR-VB4A0031FBA در برزین الکترونیک
در یکی از پروژههای موفق انجامشده در واحد تعمیرات اتوماسیون صنعتی برزین الکترونیک، یک دستگاه اینورتر یاسکاوا V1000 مدل CIMR-VB4A0031FBA (توان ۱۵ کیلووات سبک / ۱۱ کیلووات سنگین) که در خط تولید دچار خطای طبقه قدرت و ناپایداری تغذیه شده بود، جهت عیبیابی و بازسازی به آزمایشگاه ارسال گردید.
مراحل گامبهگام بازسازی و تعمیر تخصصی

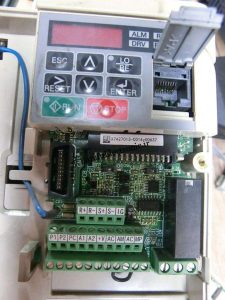

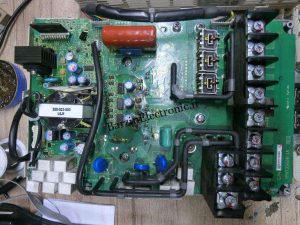

دمونتاژ کامل و تست سرد طبقه قدرت (Cold Test): پس از باز کردن قاب دستگاه و جداسازی برد کنترل از بخش قدرت، تستهای استاتیک روی ماژول قدرت IGBT، پل دیود یکسوساز ورودی و ترانزیستور ترمز انجام شد. بررسیها نشان داد که نوسانات شدید برق کارگاهی باعث آسیب در بخش یکسوساز و افت شدید ظرفیت خازنهای صافی باس DC شده است.
بازسازی مدار تغذیه سوئیچینگ (SMPS) و گیت درایو: خازنهای خشکشده لینک DC و خازنهای بخش تغذیه سوئیچینگ با نمونههای صنعتی ۱۰۵ درجه با طول عمر بالا جایگزین شدند. همچنین پالسهای فرمان اپتوکوپلرهای گیت درایو (Gate Driver Optocouplers) با اسیلوسکوپ بررسی شدند تا از تقارن کامل شکل موجهای PWM در هر شش کلید قدرت اطمینان حاصل شود.
سرویس سیستم خنککاری و پوشش محافظ برد (Conformal Coating): هیتسینک آلومینیومی دستگاه به طور کامل شستشو و پاکسازی شد، خمیر سیلیکون جدید زیر ماژول قدرت اعمال گردید و فن خنککننده سرویس شد. همچنین نقاط لحیمکاریشده روی بردها مجدداً با لاک محافظ صنعتی پوشش داده شدند تا در برابر رطوبت و گردوغبار محیط مقاوم بمانند.
بکاپگیری پارامترها و تست نهایی زیر بار (Full Load Test): پس از مونتاژ دستگاه، تنظیمات مشتری به صورت کامل بکاپگیری شد. سپس اینورتر در آزمایشگاه برزین الکترونیک به الکتروموتور سه فاز صنعتی متصل گردید و تحت تست جریان، کنترل فرکانس از
0تا400Hz، تست ترمز دینامیکی و پایش حرارتی قرار گرفت. پس از تایید سلامت صددرصدی تمامی بخشها، دستگاه با ضمانت عملکرد آماده تحویل شد.
توصیه مهم برای واحدهای نگهداری و تعمیرات (PM): هرگز پس از بروز خطاهای
oCیاGF، اینورتر را به صورت مکرر ریست (Reset) و استارت نکنید؛ زیرا در صورت نیمسوز بودن یکی از کلیدهای IGBT، استارت مجدد میتواند باعث انفجار ماژول قدرت و سوختن برد پردازنده شود. برای آشنایی با سایر خدمات ما در زمینه سیستمهای کنترل دور، میتوانید بخش [تعمیرات تخصصی اینورتر و سروو درایو صنعتی] را در سایت مشاهده کنید.
سوالات متداول درباره تعمیر اینورتر یاسکاوا V1000 (FAQ)
۱. آیا هنگام ارسال اینورتر یاسکاوا برای تعمیر، اطلاعات و پارامترهای تنظیمشده پاک میشوند؟
خیر؛ در مرکز تعمیرات برزین الکترونیک، در اولین مرحله پیش از شروع فرآیند تعمیر، از تمامی پارامترهای تنظیمشده داخل حافظه درایو (از طریق نرمافزار DriveWizard یا کیپد) نسخه پشتیبان (Backup) تهیه میشود تا پس از اتمام تعمیر، دستگاه دقیقاً با تنظیمات خط تولید شما تحویل داده شود.
۲. تفاوت توان 15kW و 11kW درجشده روی پلاک این مدل چیست؟
اینورتر CIMR-VB4A0031FBA توانایی راهاندازی الکتروموتور ۱۵ کیلووات را در کاربریهای سبک مانند پمپ و فن (مد Normal Duty) و الکتروموتور ۱۱ کیلووات را در کاربریهای سنگین با گشتاور بالا مانند نوار نقاله و اکسترودر (مد Heavy Duty) دارد. انتخاب این مد از طریق پارامتر C6-01 در منوی درایو انجام میشود.
۳. علت خاموش بودن کامل نمایشگر اینورتر پس از وصل کردن برق سه فاز چیست؟
اگر پس از اعمال ولتاژ ۳۸۰ ولت به ترمینالهای R, S, T هیچ چراغی روی کیپد روشن نمیشود، معمولاً مدار تغذیه سوئیچینگ داخلی (SMPS)، مقاومت شارژ اولیه لینک DC یا پل دیود ورودی دچار سوختگی شده است که به صورت تخصصی قابل تعمیر است.
۴. هزینه و مدت زمان تعمیر اینورتر یاسکاوا V1000 چقدر است؟
هزینه تعمیر بسته به میزان آسیبدیدگی ماژول قدرت یا برد کنترل متفاوت است، اما معمولاً بین ۲۰ تا ۴۰ درصد هزینه خرید یک اینورتر نو یاسکاوا است. فرآیند عیبیابی اولیه در آزمایشگاه ما در کوتاهترین زمان انجام شده و پیش از شروع تعمیر، پیشفاکتور دقیق به کارفرما اعلام میگردد.
ثبت سفارش و مشاوره تخصصی تعمیرات در برزین الکترونیک
اگر در خط تولید خود با خرابی اینورترهای یاسکاوا (سریهای V1000، A1000، G7، J1000 و GA700)، سروو درایوها، PLCها یا تجهیزات ابزار دقیق مواجه هستید، تیم مهندسی برزین الکترونیک آماده ارائه خدمات تخصصی عیبیابی، تعمیر و تست زیر بار است.
