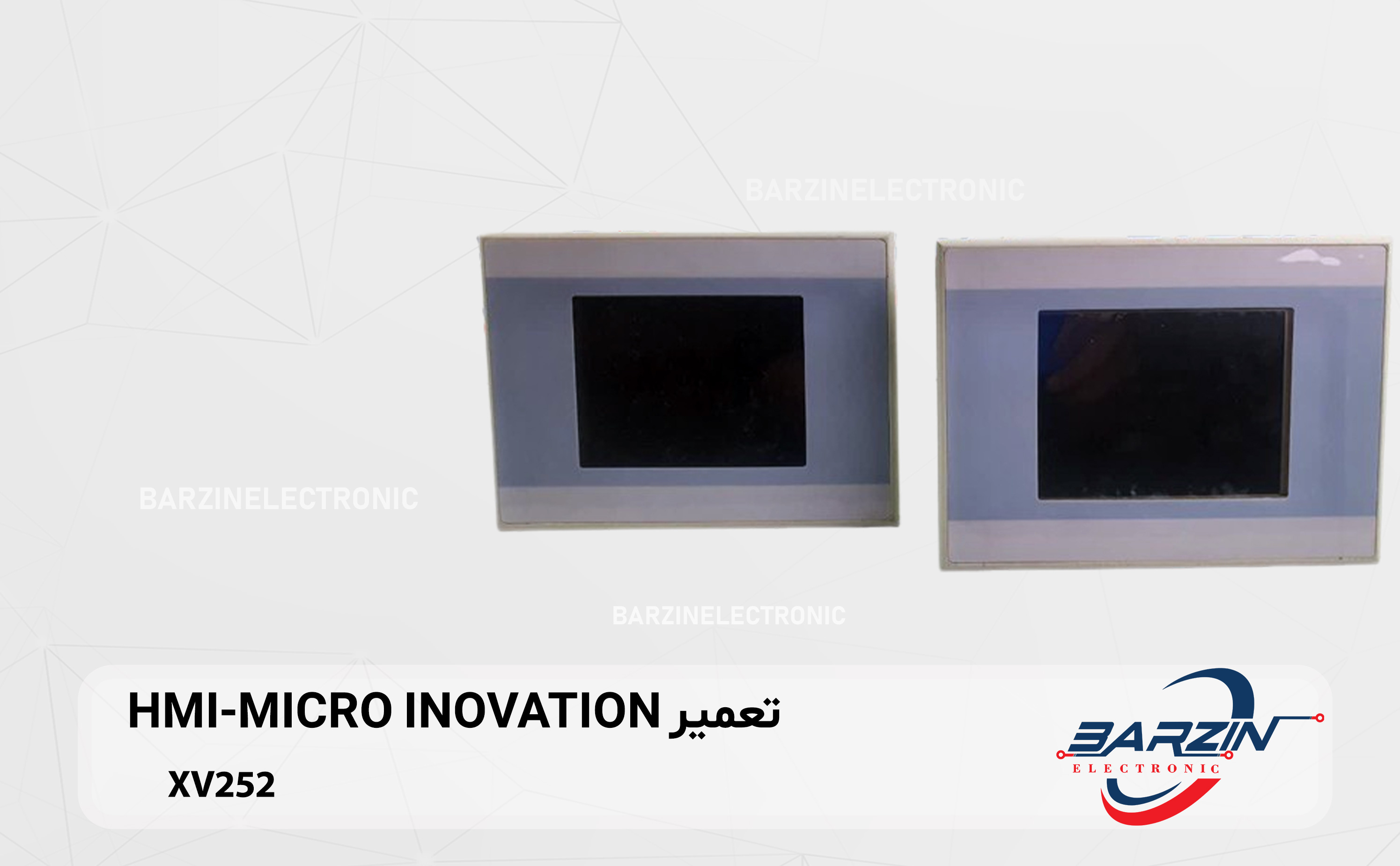

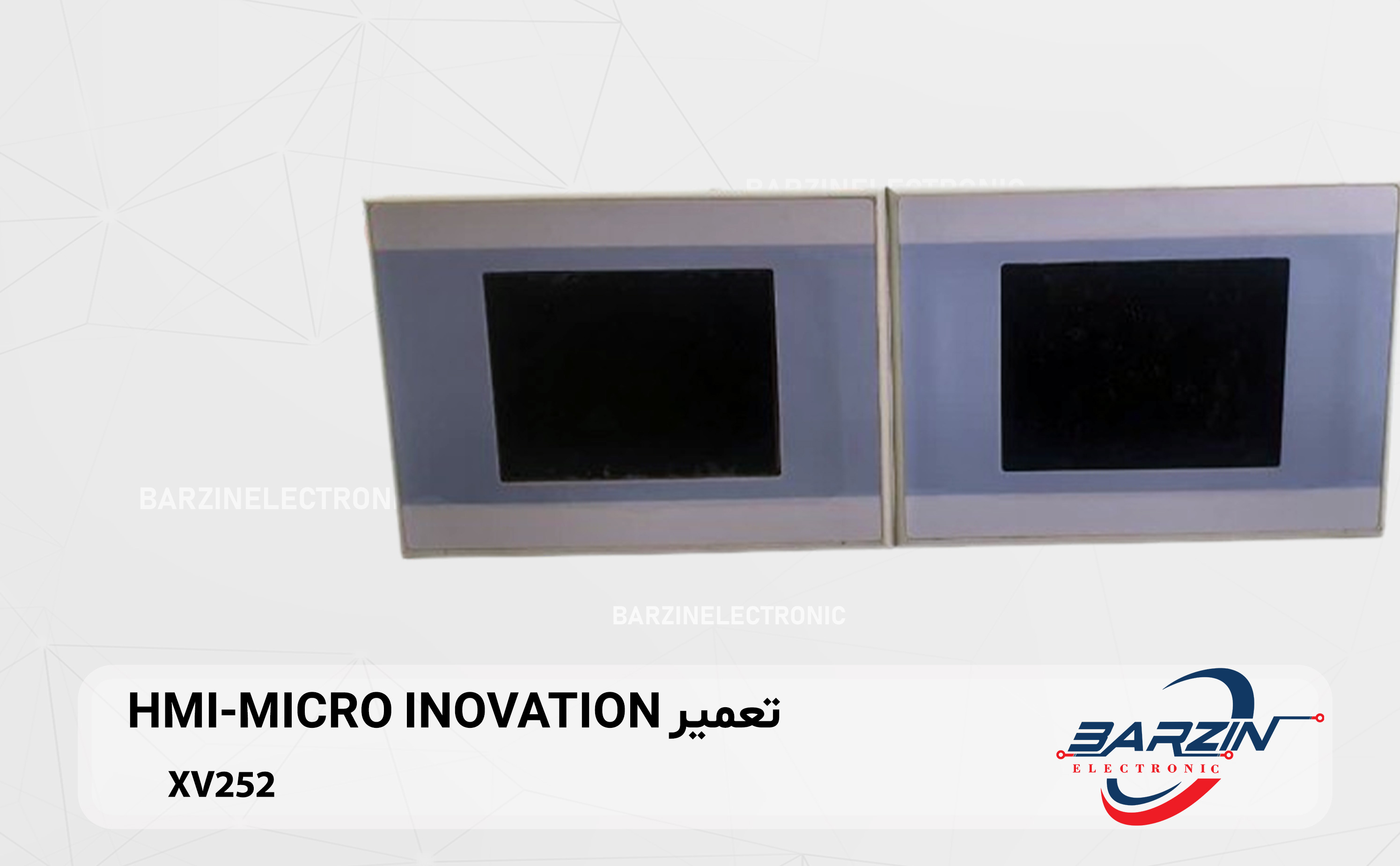

معرفی جامع HMI Micro Innovation XV252

۱. معرفی کلی محصول

HMI یا Human–Machine Interface (رابط انسان–ماشین) مدل Micro Innovation XV252 یکی از پنل‌های گرافیکی صنعتی سری Micro Innovation XV است که توسط شرکت‌هایی چون Klockner Moeller / Eaton در دهه‌ی 2000 طراحی و عرضه شده‌اند.این نوع HMIها معمولاً برای کنترل و نمایش وضعیت ماشین‌آلات و فرایندهای صنعتی استفاده می‌شوند و می‌توانند در سیستم‌های PLC و سایر تجهیزات اتوماسیون وارد شوند تا با اپراتور تعامل گرافیکی برقرار کنند.

مدل‌های سری XV252 معمولاً دارای صفحه نمایش رنگی، ورودی‌های لمسی (Touch) و مرتب ارتباطی با کنترلرها هستند، و به‌دلیل طراحی صنعتی و قابلیت انعطاف در ارتباط با پروتکل‌های مختلف، در کاربردهای متوسط صنعتی مورد استفاده قرار می‌گیرند.

۲. نقش HMI در سیستم‌های CNC و اتوماسیون

HMI به‌عنوان واسط بین ماشین‌آلات/کنترلرها و اپراتور انسانی عمل می‌کند. این ابزار:

• نمایش داده‌های عملیاتی، هشدارها و پارامترها به صورت گرافیکی

• امکان تنظیم و کنترل پارامترهای تولید یا حرکت

• نظارت و تشخیص خطاها در زمان واقعی

• ارتباط با PLC یا کنترلر CNC با استفاده از پروتکل‌های صنعتی

باعث ساده‌سازی مدیریت دستگاه و بهبود بهره‌وری می‌شود.

در کاربردهای CNC و اتوماسیون، HMI معمولاً برای نمایش موقعیت، سرعت، وضعیت تولید، نمودارها، آلارم‌ها و اطلاعات فرآیندها به کار می‌رود (مثلاً نمایش مقادیر توابع PID، نمودارهای دما و …).

۳. ساختار و اجزای اصلی

۳-۱. پنل نمایش و لمسی

• صفحه نمایش رنگی (معمولاً TFT)

• واحد لمسی Resistive یا Touchscreen

• رابط گرافیکی برای نمایش المان‌ها و بخش‌های کنترل

۳-۲. بخش پردازش و ارتباطی

• پردازنده داخلی برای اجرای Runtime HMI

• درگاه‌های ارتباطی نظیر:

  • Ethernet

  • USB

  • پروتکل‌های PLC صنعتی (CANopen، Profibus و … بسته به نسخه)

این بخش‌ها باعث می‌شوند HMI بتواند با کنترلر یا PLC ارتباط دوطرفه برقرار کند و داده‌ها را بلادرنگ نمایش دهد.

۴. مشخصات فنی Micro Innovation XV252

توجه: اطلاعات زیر بر اساس مشخصات عمومی سری XV252 تهیه شده‌اند؛ در صورتی که نسخه کامل دیتاشیت (مثلاً XV252-57CNN-1-10 یا XV252-57MPN-1-10) را داری، می‌توان جدول را دقیق‌تر هم کرد.

جدول مشخصات فنی

۵. اصول عملکرد

HMI قسمت نمایش و کنترل گرافیکی منطقی سیستم اتوماسیون است. در حالت معمول:

1. داده‌ها از PLC یا کنترلر از طریق رابط اتصال (مثل Ethernet یا CANopen) به HMI ارسال می‌شود.

2. HMI این داده‌ها را تجزیه‌وتحلیل کرده و به صورت نمایش‌های گرافیکی، نمودارها و مقادیر عددی بر روی صفحه نشان می‌دهد.

3. کاربر با استفاده از تاچ و المان‌های گرافیکی می‌تواند پارامترها را تغییر دهد.

4. تغییرات توسط HMI به کنترلر بازگردانده می‌شود و در فرآیند اجرا می‌شود.

عملکرد صحیح نیازمند پیکربندی نرم‌افزاری صحیح با برنامه‌های طراحی صفحه (مثل GALILEO) و ارتباط درست با PLC است.

۶. کاربردهای صنعتی

HMI مدل XV252 در حوزه‌های زیر کاربرد دارد:

• نمایش وضعیت دستگاه‌های PLC

• کنترل ماشین‌آلات اتوماسیون

• نظارت فرآیندهای تولید

• تغییر و نمایش پارامترهای سیستم

• نمایش خطاها و هشدارهای عملیاتی

۷. مزایا و معایب

جدول مزایا

جدول معایب

۸. خطاهای رایج و راهکارها

در HMIها معمولاً خطاها بیشتر در ارتباط یا صفحه رخ می‌دهند:

✅ معمولاً این خطاها در HMIهای صنعتی رخ می‌دهد و با تست ارتباط، ارتقا نرم‌افزار، یا تعویض پنل حل می‌شوند.

۹. نصب و راه‌اندازی

برای نصب HMI:

1. آماده‌سازی برش تابلو مطابق ابعاد پنل

2. نصب فریم نگهدارنده در تابلو

3. اتصال به منبع تغذیه (معمولاً 24 V DC)

4. اتصال به PLC یا کنترلر

5. پیکربندی پروگرام تصویری از طریق نرم‌افزار

۱۰. نگهداری و سرویس

برای عملکرد پایدار HMI:

• تمیز نگه داشتن صفحه لمسی

• بررسی و تعویض اتصالات هر ۶ ماه

• پشتیبان‌گیری از پروژه‌ها

• بررسی سلامت LCD و کابل‌ها

۱۱. جمع‌بندی

HMI Micro Innovation XV252 یک رابط صنعتی مناسب برای نمایش و کنترل ماشین‌آلات اتوماسیون است که با استفاده از پورت‌های صنعتی و طراحی گرافیکی امکان تعامل مؤثر کاربر با سیستم‌های PLC را فراهم می‌کند. این HMI به خصوص در محیط‌های صنعتی که نیاز به ارتباط ساده با PLC و نمایش داده‌های عملیاتی دارد، کاربرد وسیعی دارد.
