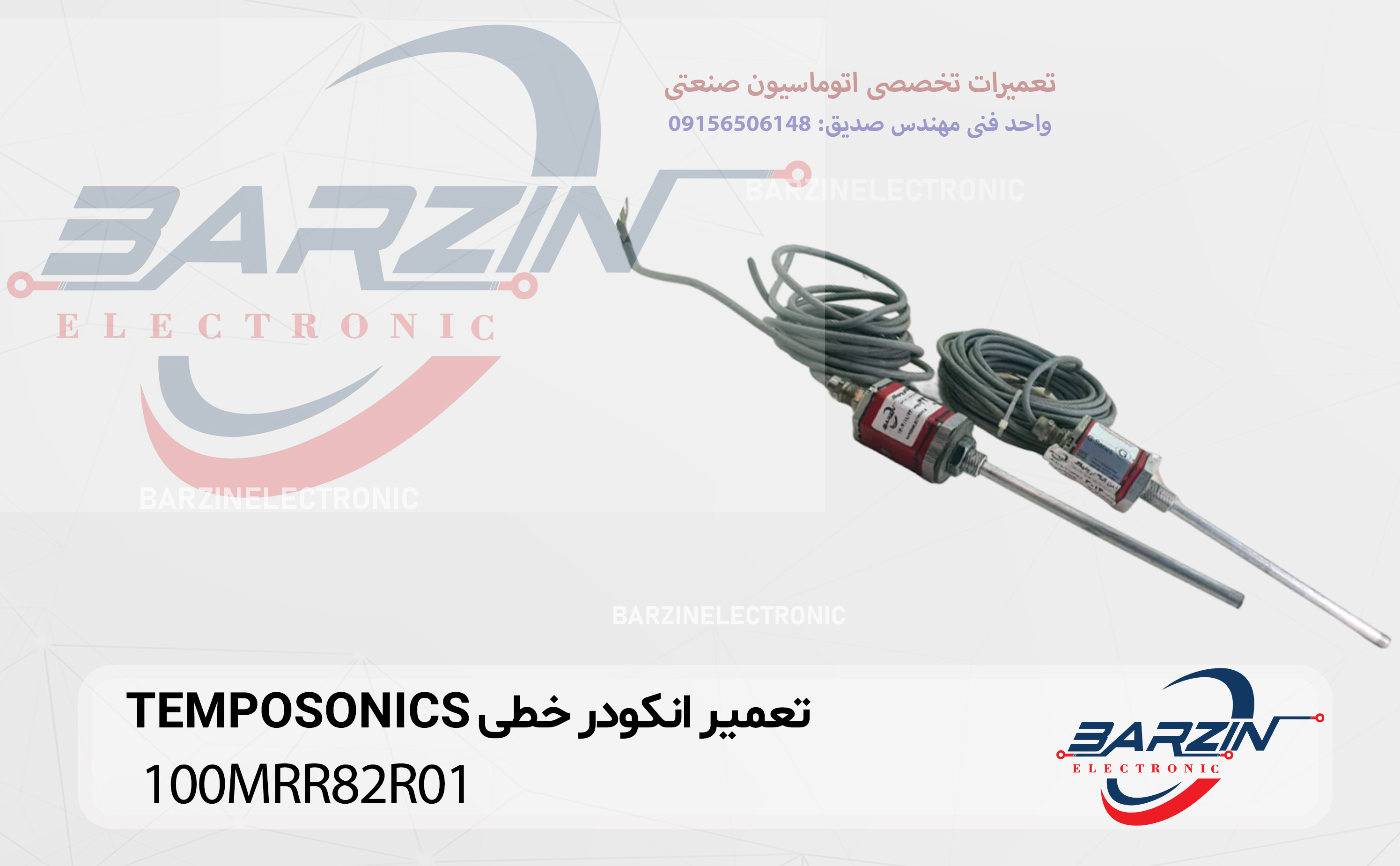

تعمیر انکودر خطی TEMPOSONICS-100MRR82R01

۱. معرفی کلی محصول

TEMPOSONICS-100MRR82R01 یکی از سنسورهای موقعیت‌سنج خطی (linear position sensor) برند Temposonics® است که براساس فناوری مگنتواستریکتیو برای اندازه‌گیری دقیق موقعیت خطی در ماشین‌آلات و سیستم‌های اتوماسیون سخت صنعتی طراحی شده است.

• این سنسورها برخلاف انکودرهای نوری یا افزایشی معمول، بدون تماس مکانیکی و بدون سایش کار می‌کنند که عمر بالاتری دارند.

• نوع خروجی می‌تواند آنالوگ، SSI، CANopen، Profibus، IO-Link، Start/Stop یا سایر پروتکل‌ها بسته به مدل باشد.

• معمولاً برای کاربردهایی با دقت بالا، تکرارپذیری زیاد و نیاز به اندازه‌گیری موقعیت در بازه‌های طولانی تا چند متر مورد استفاده قرار می‌گیرد.

این سنسورها به‌ویژه در خطوط تولید، پرس‌ها، اکسترودرها، سیستم‌های هیدرولیک، بسته‌بندی، ماشین‌آلات CNC و کاربردهای رباتیک صنعتی استفاده می‌شوند.

۲. نقش انکودر خطی در اتوماسیون صنعتی

وظایف اصلی انکودرهای موقعیت خطی عبارت‌اند از:

• اندازه‌گیری دقیق موقعیت و حرکت خطی در بازه‌های کوتاه تا بسیار بلند

• فیدبک مستقیم به کنترلر یا PLC برای کنترل موقعیت و سرعت

• افزایش دقت و تکرارپذیری حرکت سیستم‌ها

• پشتیبانی از کنترل‌های PID، حرکت و همگام‌سازی ماشین‌آلات

• کاهش سایش و خرابی به دلیل عدم تماس مکانیکی بخش‌های اندازه‌گیرنده

این نوع سنسورها در مقایسه با روش‌های دیگر اندازه‌گیری (مثلاً پتانسیومتر یا LVDT ساده) دقت بالاتر، پایداری طولانی‌تر و کارکرد بهتر در شرایط صنعتی شدید دارند.

ساختار و اجزای اصلی TEMPOSONICS-100MRR82R01

۳-۱. ساختار فیزیکی

این سنسورها معمولاً از بخش‌های زیر تشکیل شده‌اند:

این نوع سنسورها بدون تماس مکانیکی داخلی کار می‌کنند و بنابراین ساییدگی‌ و خرابی ناشی از تماس بین اجزا بسیار کاهش می‌یابد.

۳-۲. سیستم خروجی و رابط

نوع خروجی می‌تواند بسته به نسخه متفاوت باشد، ولی معمولاً شامل موارد زیر است:

این تنوع خروجی باعث می‌شود انکودر در طیف بزرگی از ماشین‌آلات و کنترلرها قابل استفاده باشد.

جدول مشخصات فنی (دیتاشیت کلی)

توضیح: چون دیتاشیت دقیق برای مدل TEMPOSONICS-100MRR82R01 پیدا نشد، جدول زیر براساس سنسورهای R-Series Temposonics ساخته شده (مشخصات عمومی بازار صنعتی).

اصول عملکرد

سنسورهای Temposonics از اثر مگنتواستریکتیو استفاده می‌کنند:
آهنربای متحرک در کنار موج‌بر یک میدان مغناطیسی محلی ایجاد می‌کند.
سپس سیگنال‌های پالس کوتاه به موج‌بر اعمال می‌شود و از آشکارسازی موج برگشتی، موقعیت دقیق اندازه‌گیری می‌گردد.
این روش بدون تماس مکانیکی داخلی بوده و عمر سنسور را افزایش می‌دهد.

کاربردهای رایج در صنعت

سنسورهای خطی Temposonics به‌طور گسترده در موارد زیر کاربرد دارند:

• ماشین‌آلات پرس و شکل‌دهی

• اکسترودرهای پلاستیک و فلز

• سیستم‌های هیدرولیک با کنترل موقعیت پیستون

• روبات‌های صنعتی

• خطوط بسته‌بندی و بسته‌بندی با دقت بالا

• سیستم‌های CNC و اندازه‌گیری موقعیت دقیق

کاربردهای دیگر می‌توانند در سیستم‌های ایمنی، پایش و همگام‌سازی حرکت نیز باشند.

مزایا و معایب

✔️ مزایا

❌ معایب

خطاهای رایج و راهکارها (عیب‌یابی)

توجه: چون این سنسور خطاهای دیجیتال/PLC محور دارد، خطاها معمولاً در کنترلر یا سیستم نمایش داده می‌شود.

نکته: اسکن دقیق دفترچه سری خاص دستگاه (Manual مربوط به “R-Series SSI” یا نسخه مشابه) بهترین مرجع برای لیست خطاهای کامل است.

مراحل نصب و راه‌اندازی

1. تمیز کردن محل نصب و اطمینان از عدم وجود گردوغبار و روغن روی موج‌بر.

2. نصب محکم موج‌بر و آهنربا در مکان موردنظر.

3. اتصال دقیق سیم‌کشی خروجی بر اساس نقشه پین‌ها.

4. تامین تغذیه 24VDC پایدار برای سنسور.

5. پیکربندی پارامترهای خروجی در PLC/کنترلر (مثلاً SSI سرعت باود، پروتکل CANopen).

6. تست اولیه بدون بار و سپس در بار واقعی.

⚠️ نکته ایمنی: نصب و سرویس باید توسط تکنسین مجرب انجام شود و قبل از راه‌اندازی، از قطع برق سیستم مطمئن شوید.

نگهداری و سرویس

• بررسی دوره‌ای کابل‌ها و کانکتورها

• جلوگیری از خمش شدید کابل‌ها

• مطمئن شدن از نبود لرزش یا ضربه شدید به موج‌بر

• جلوگیری از ورود مایعات به محل کانکتورها

جمع‌بندی

TEMPOSONICS-100MRR82R01 یک سنسور موقعیت خطی دقیق، مقاوم و مناسب برای کنترل موقعیت و فیدبک در ماشین‌آلات صنعتی است که با فناوری مگنتواستریکتیو کار می‌کند و دقت و عمر بالایی نسبت به روش‌های سنتی دارد. راه‌اندازی، عیب‌یابی و تعمیر آن نیاز به تجربه در سنسورهای صنعتی و دانستن پروتکل‌های ارتباطی خروجی دارد تا عملکرد صحیح و قابل اعتماد در سیستم تضمین شود.
