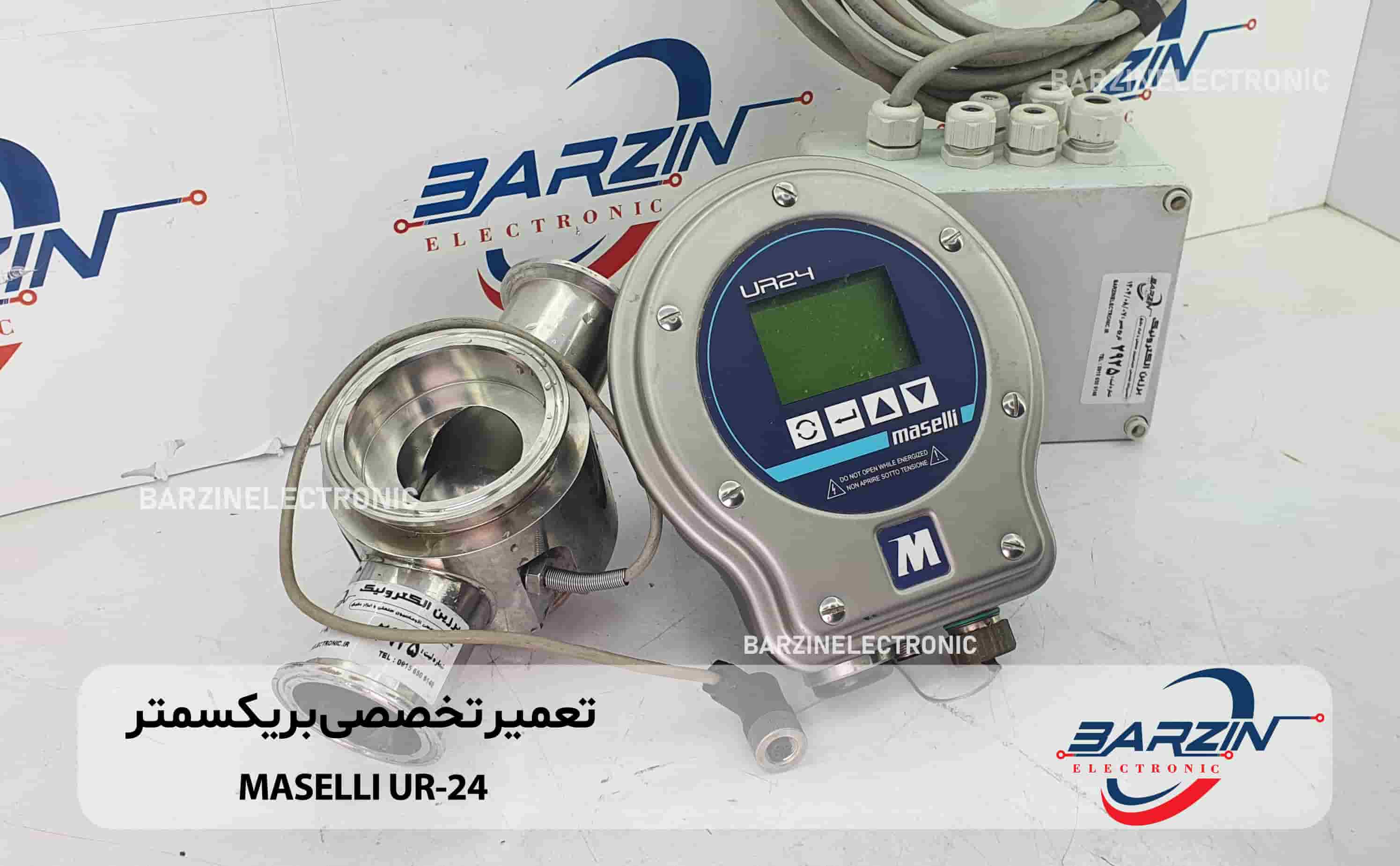

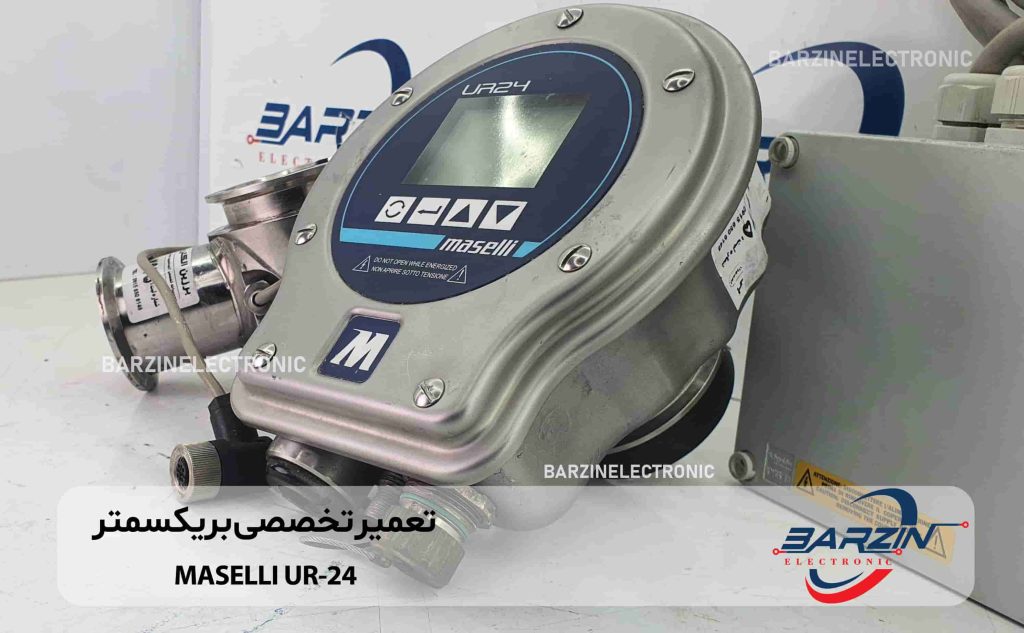

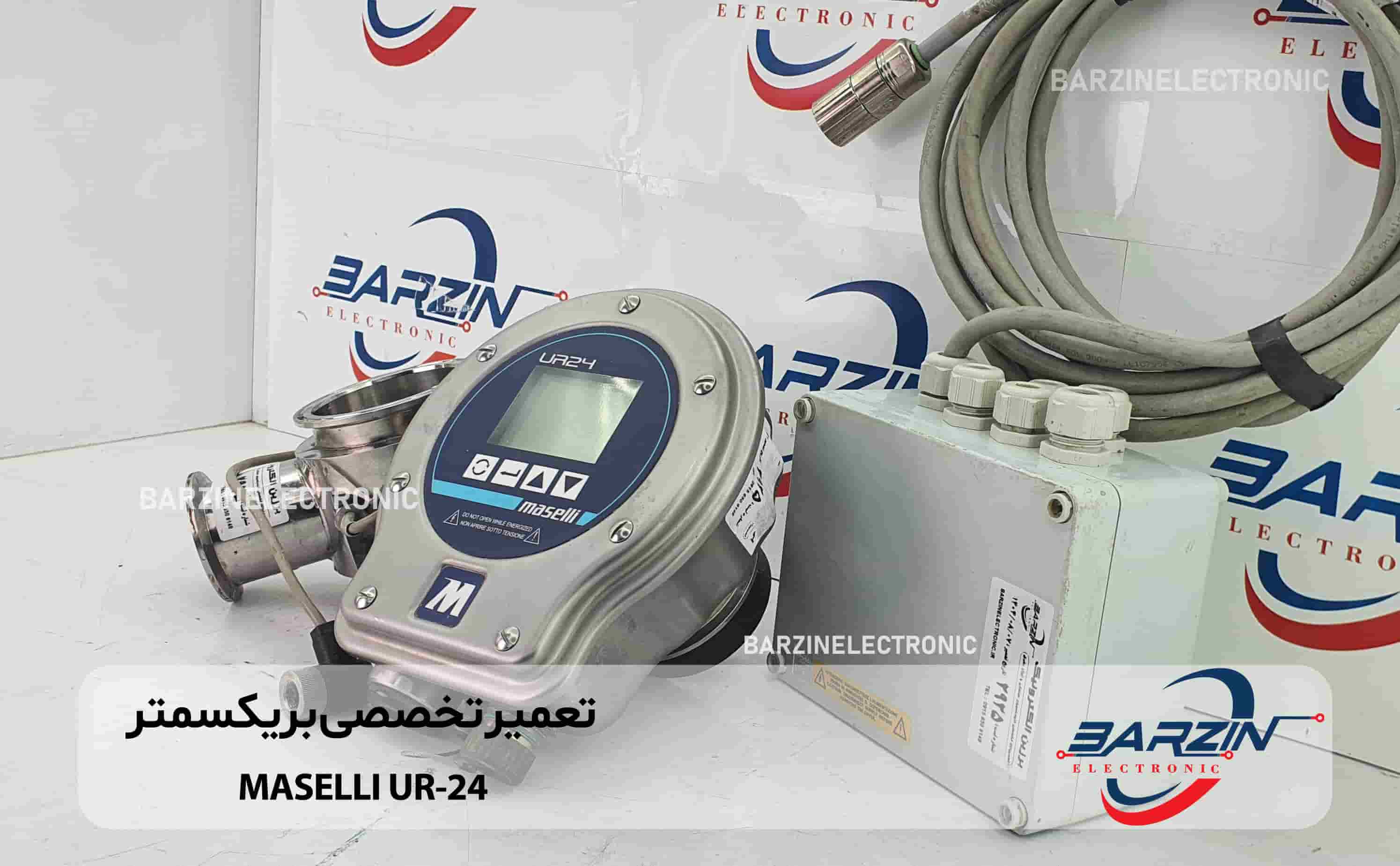

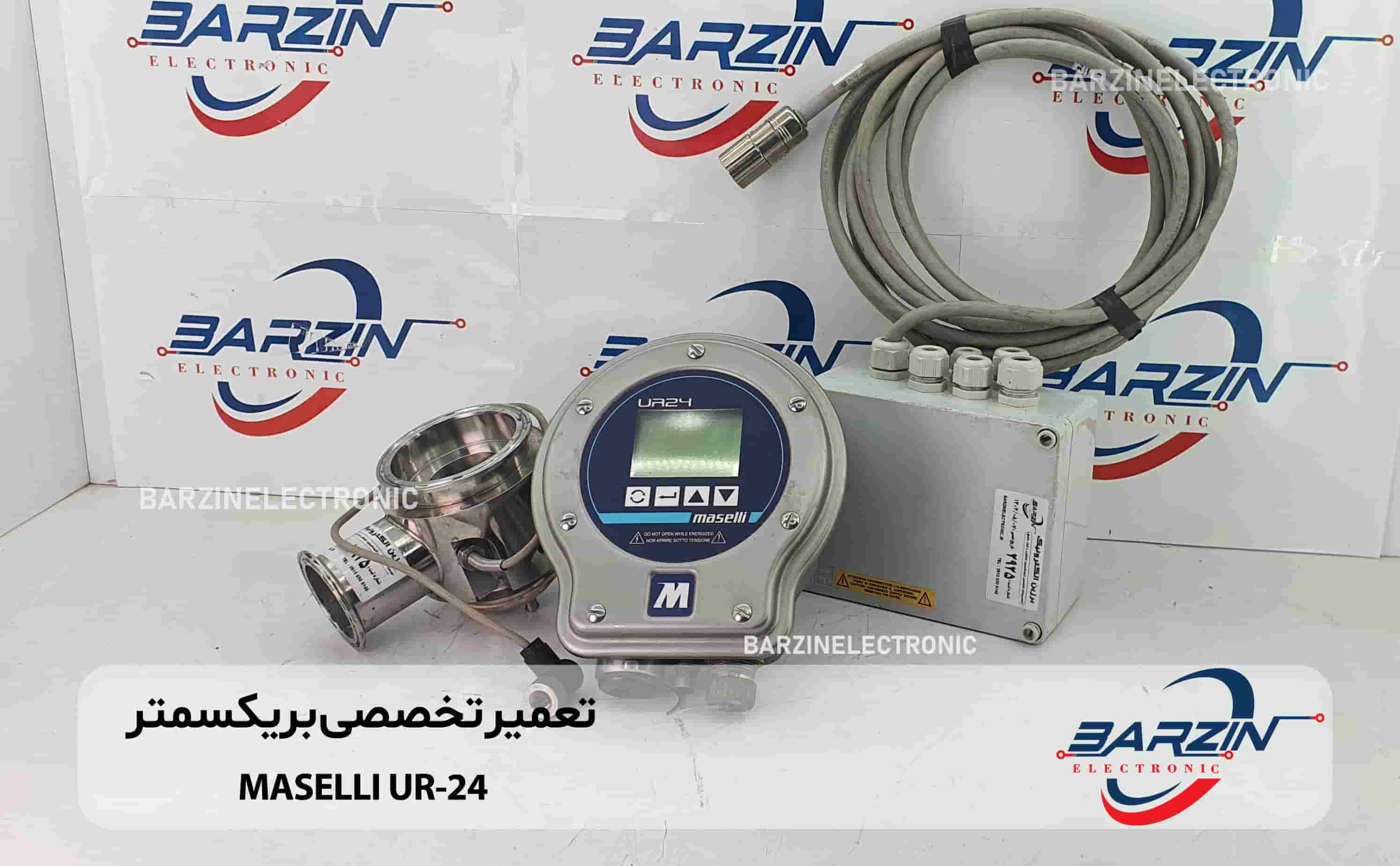

تعمیر تخصصی بریکسمتر MASELLI UR-24

تعمیر تخصصی بریکسمتر MASELLI UR-24

-معرفی کلی Maselli UR24

بریکسمتر Maselli UR24 (یا به بیان دقیق‌تر «رفراکتومتر خطی Maselli UR24») یک دستگاه آنالیز اندازه‌گیری غلظت مایعات است که برای کاربردهای صنعتی طراحی شده است. این دستگاه به صورت آنلاین (in-line) نصب می‌شود، یعنی می‌تواند مستقیماً روی خط لوله یا مخزن قرار گیرد و غلظت مایع را به صورت مداوم اندازه‌گیری کند. بنابراین، UR24 یک انتخاب حرفه‌ای برای فرایندهای صنعتی است که نیاز به نظارت دقیق تحلیلی دارند.

این بریکسمتر از تکنولوژی اپتیکی بهره می‌برد و به این ترتیب، بدون بخش‌های متحرک پیچیده، بسیار پایدار و کم نیاز به نگهداری است. در طراحی UR24 دقت بالا، پایداری طولانی‌مدت و انعطاف‌پذیری در رابط‌های خروجی در نظر گرفته شده است تا در خطوط تولید پیچیده و شرایط سخت صنعتی بتواند عملکرد مطمئن داشته باشد.

-اصول عملکرد Maselli UR24

برای درک بهتر بریکسمتر UR24، باید به اصل فیزیکی‌اش نگاهی بیندازیم:

-UR24 مبتنی بر اصل شکست نور (Refraction) کار می‌کند. نور از یک LED پرنور عبور می‌کند، سپس از منشور دستگاه وارد مایع می‌شود و بخشی از آن بازتاب (بازگشت) داده می‌شود. شدت بازتاب به غلظت مایع بستگی دارد.

-حسگر CCD با وضوح بالا این نور بازتاب‌شده را دریافت می‌کند و نسبت نواحی روشن به تاریک را تحلیل می‌کند تا شاخص شکست (refractive index) را محاسبه کند.

-همچنین UR24 دارای سنسور دمای دقیق (مثلاً Pt100) است که دمای محصول را اندازه‌ می‌گیرد و با جبران خودکار دما، خطای ناشی از تغییر دما را اصلاح می‌کند. این قابلیت باعث اندازه‌گیری دقیق‌تر غلظت می‌شود چون شاخص شکست نور به دما حساس است.

-نتیجه نهایی می‌تواند به یکی از مقیاس‌های مختلف نمایش داده شود: Brix، nd (شاخص شکست) یا حتی درصد غلظت سفارشی (USER SCALE)، که این انعطاف‌پذیری باعث می‌شود UR24 برای طیف وسیعی از صنایع قابل استفاده باشد.

-خروجی دستگاه به صورت آنالوگ (مثلاً سیگنال جریان ۴–۲۰ mA یا ۰–۲۰ mA) و دیجیتال (RS-422 / RS-485) قابل تنظیم است، بنابراین می‌توان آن را به سیستم‌های کنترلی یا PLC متصل کرد.

-علاوه بر این، UR24 قابلیت تنظیم آلارم دارد (خروجی رله) که وقتی غلظت از حد مشخص‌شده فراتر رود یا به هدف برسد، خط تولید را مطلع می‌کند.

-مشخصات فنی UR24

چند ویژگی فنی مهم از Maselli UR24 عبارت‌اند از:

-دامنه اندازه‌گیری (Measurement Range): شاخص شکست بین 1.3163 تا 1.5318 nD که معادل تقریبی 0 تا 95 °Brix است (بسته به منشور)

-دقت (Accuracy): بستگی به مدل دارد:

-نسخه «استاندارد» (STD): ± 0.0002 nD (معادل ±0.15 Brix)

-نسخه «دقت بالا» (HA): ± 0.00007 nD (± 0.05 Brix)

-نسخه «SA» (ظاهراً Super Accuracy): ± 0.00003 nD (± 0.02 Brix)

-دمای محصول قابل اندازه‌گیری: از –5 °C تا +105 °C برای نسخه معمولی، و در برخی نسخه‌ها تا +140 °C هم امکان‌پذیر است.

-دمای استریلیزاسیون (Sterilization): UR24 می‌تواند تا 125 °C به مدت 30 دقیقه را تحمل کند (در برخی نسخه‌ها حتی تا 145 °C) برای پاک‌سازی خطوط.

-فشار خطی (Line Pressure): نسخه استاندارد تا حدود 10 بار (bar) در دمای پایین و حدود 8 بار در دمای بالا را پوشش می‌دهد.

-تامین برق: دستگاه می‌تواند با 24 V DC (±10%) یا 24 V AC (50–60 Hz) کار کند. همچنین گزینه تبدیل‌کننده برای 115/230V AC وجود دارد.

-درجه حفاظت: IP67، یعنی بدنه دستگاه مقاوم در برابر نفوذ گرد و غبار و آب — مناسب محیط‌های صنعتی سخت.

-مواد بدنه: مسکن تمام از استنلس استیل ساخته شده که استانداردهای بهداشتی نظیر USDA و 3A را رعایت می‌کند و مقاومت بالا در محیط‌های خورنده دارد.

-منشور دستگاه: UR24 می‌تواند با منشورهای مختلف عرضه شود (مانند منشور یاقوت / سافایر، Crown، BalF، N-BK10 و غیره) که باعث تغییر دامنه اندازه‌گیری و دقت می‌شود.

-مزایا و نقاط قوت UR24

استفاده از بریکسمتر Maselli UR24 در خطوط تولید صنعتی مزایای متعددی دارد:

-اندازه‌گیری مداوم و در زمان واقعی
چون UR24 به صورت in-line نصب می‌شود، می‌توان غلظت مایع را در هر لحظه رصد کرد. این ویژگی در فرآیندهای تولید پیوسته (کنتینیوس) اهمیت زیادی دارد، چون امکان تغییر پارامترها را فراهم می‌کند و به بهینه‌سازی تولید کمک می‌کند.

-دقت بالا
نسخه‌های دقت بالا (HA) و SA از UR24 قادر به اندازه‌گیری با دقت بسیار بالا هستند، که برای فرآیندهای حساس به غلظت مثل صنایع غذایی، نوشیدنی، شیمیایی یا دارویی بسیار مفید است.

-جبران دمایی خودکار
سنسور دما درونی این بریکسمتر باعث می‌شود که تأثیر تغییر دمای مایع بر شاخص شکست اصلاح شود، بنابراین اندازه‌گیری دقیق‌تر و پایدارتر خواهد بود.

-محافظت و دوام بالا
بدنه استنلس استیل و درجه حفاظت IP67، UR24 را برای محیط‌های صنعتی با گرد و غبار، رطوبت و شرایط سخت مناسب می‌سازد.

-نگهداری کم
به دلیل استفاده از تکنولوژی اپتیکی بدون قطعات متحرک حساس، نیاز به نگهداری مکرر کاهش می‌یابد. همچنین منشورهای با دوام مانند یاقوت (سافایر) طول عمر بیشتری دارند.

-انعطاف‌پذیری در نصب
UR24 را می‌توان با اتصالات مختلف (Tri-Clamp، فلنج، DIN، سوئِدینگ و غیره) نصب کرد، که آن را برای کاربردهای مختلف در صنایع متفاوت مناسب می‌کند.

-ارتباط با سیستم‌های کنترلی
با خروجی آنالوگ، دیجیتال و رله آلارم، UR24 می‌تواند به سیستم‌های کنترل فرآیند مثل PLC یا DCS متصل شود، که امکان اتوماسیون دقیق‌تر را فراهم می‌کند.

-پایداری در طول زمان
پس از تنظیم اولیه، دستگاه معمولاً به تنظیمات مجدد نیاز ندارد (drift ندارد)، بنابراین اپراتور نیاز به مداخله کم دارد.

-معایب و محدودیت‌ها

در کنار مزایای UR24، برخی محدودیت‌ها یا مواردی وجود دارد که در برخی کاربردها باید در نظر گرفته شود:

-هزینه اولیه بالا: دستگاه‌های با دقت بالا (HA، SA) و گزینه‌های منشور خاص احتمالاً هزینه بیشتری دارند.
-نیاز به برق مناسب: تأمین برق ۲۴ ولت یا استفاده از ترانس ممکن است در بعضی خطوط هزینه‌بر باشد.
-حساسیت به آلودگی منشور: اگر منشور کثیف شود (مثلاً رسوبات، ذرات معلق)، ممکن است دقت کاهش یابد؛ در این صورت نیاز به تمیزکاری یا سازوکار پاک‌سازی دارد.
-نیاز به فضای نصب: برای نصب in-line یا تانک، باید فضای فیزیکی مناسب و اتصالات استاندارد وجود داشته باشد.
-محدودیت در دما یا فشار: اگر دمای یا فشار فرآیند خیلی از محدوده مشخص‌شده فراتر رود، باید نسخه خاص (مثلاً نسخه LP) را انتخاب کرد.

-کاربردهای صنعتی Maselli UR24

بریکسمتر UR24 در طیف وسیعی از صنایع کاربرد دارد، به دلیل دقت، پایداری و قابلیت نصب در خط:

-صنایع غذایی و نوشیدنی
UR24 برای اندازه‌گیری غلظت شربت، آبمیوه، مربا، شیر، محصولات لبنی و سایر مایعات خوراکی بسیار مفید است. امکان نمایش Brix به اپراتور کمک می‌کند تا غلظت قند یا غلظت مایع را به‌طور پیوسته کنترل کند.

-صنایع شیمیایی
در فرآیندهای شیمیایی که نیاز به کنترل غلظت واکنش‌دهنده‌ها دارند، UR24 می‌تواند به‌عنوان بخشی از سیستم کنترل فرآیند برای نظارت بر ترکیب و کنترل کیفیت مورد استفاده قرار گیرد.

-نساجی
در خطوط نساجی، محلول‌های رنگی یا شوینده باید در غلظت دقیق باشند؛ UR24 می‌تواند غلظت این محلول‌ها را کنترل کند تا کیفیت رنگ‌آمیزی یا شست‌وشو حفظ شود.

-نفت و پتروشیمی
در این صنعت، کنترل غلظت مایعات مختلف مثل ترکیبات شیمیایی، مواد افزودنی یا پساب مهم است. UR24 با دقت بالا و سازگاری با خط تولید می‌تواند به بهینه‌سازی فرآیند کمک کند.

-صنایع دارویی و بیوتکنولوژی
در فرآیندهای تولید دارو، سرم‌های بیولوژیک یا محلول‌های کشت سلولی، اندازه‌گیری دقیق غلظت حیاتی است. UR24 می‌تواند به کنترل لحظه‌ای غلظت کمک کند و تضمین کیفیت را تقویت نماید.

-لبنیات
اندازه‌گیری غلظت شیر یا سایر محصولات لبنی به منظور بهینه‌سازی فرایند، تشخیص ورود ناخالصی یا کنترل کیفیت، از کاربردهای مهم UR24 است.

-نصب و راه‌اندازی Maselli UR24

برای راه‌اندازی بریکسمتر UR24 در خط تولید، مراحل زیر معمولاً طی می‌شوند:

-انتخاب موقعیت نصب

– تصمیم‌گیری بین نصب در خط لوله (in-line) یا درون تانک / مخزن.
– انتخاب نوع اتصال (مثل Tri-Clamp، فلنج، DIN، سوئِدینگ) بر اساس نوع لوله و استانداردهای خط.
– در نظر گرفتن فضای فیزیکی لازم برای نصب دستگاه و دسترسی برای سرویس و تمیزکاری.

-سفت‌کردن و آب‌بندی

– نصب UR24 با گسکت یا واشر مناسب در محل اتصال.
– تضمین آب‌بندی مناسب برای جلوگیری از نشت، مخصوصاً در فشار بالا یا دمای بالا.

-اتصال برق

– تأمین منبع ولتاژ (۲۴ V AC یا DC) مطابق مشخصات دستگاه.
– در صورت نیاز، استفاده از ترانسفورماتور برای تبدیل ولتاژ بالا به ۲۴V.
– اطمینان از سیم‌کشی ایمن و مقاوم در برابر نویز.

-ارتباط با سیستم کنترلی

– پیکربندی خروجی آنالوگ (مثلاً 4–20 mA) برای اتصال به PLC یا DCS.
– در صورت استفاده از خروجی دیجیتال، راه‌اندازی رابط RS-422 یا RS-485.
– تنظیم پارامترهای آلارم و رله (حد پایین / حد بالا) بر اساس نیاز فرایند.

-کالیبراسیون اولیه و پیکربندی

– پیکربندی مقیاس اندازه‌گیری: Brix، nD یا مقیاس کاربر (USER SCALE) بر اساس نیاز فرایند.
– تنظیم نقطه صفر (zero) و نقطه مرجع (خانه) در صورت لزوم.
– تعریف آلارم‌ها (مثلاً غلظت پایین‌تر یا بالاتر از حد).
– بررسی دقیق دمای سنسور و اعمال جبران دمایی.

-راه‌اندازی آزمایشی (پوپینگ / تست)

– پس از نصب، می‌توان یک دوره آزمایشی یا بک‌فلاش انجام داد تا عملکرد دستگاه را بررسی کرد.
– بررسی پاسخ خروجی آنالوگ و دیجیتال، مطابقت با مقادیر مرجع آزمایشگاهی یا استاندارد.
– در صورت لزوم، تنظیم دقیق پارامترها برای تطابق بهتر با واقعیت خط.

-نگهداری دوره‌ای

– با وجود اینکه UR24 نیاز به نگهداری کمی دارد، اما باید منشور (پرزم) به طور دوره‌ای چک شود.
– در صورت وجود رسوب یا ذرات معلق، تمیز کردن منشور با روش‌های مناسب توصیه می‌شود.
– بررسی دوره‌ای وضعیت گسکت یا واشرهای آب‌بندی برای جلوگیری از نشت.

-نکات مهم برای بهینه‌سازی استفاده از UR24

برای استفاده بهینه و طولانی‌مدت از بریکسمتر Maselli UR24، موارد زیر را می‌توان در نظر گرفت:

-انتخاب منشور مناسب: بر اساس نوع مایع (ویسکوزیته، ذرات معلق، دمای کار) باید منشور مناسب (سافایر، Crown، BalF و غیره) انتخاب شود تا دقت و پایداری بهینه باشد.
-سیستم پاک‌سازی منشور: در محیط‌هایی که رسوب زیاد داریم (مانند شربت‌های چسبناک یا مایعات با ذرات معلق)، استفاده از دستگاه پاک‌کننده منشور (مثلاً برَش اتوماتیک) مفید است.
-پشتیبانی از سیستم کنترل: در صورتی که UR24 به PLC متصل است، باید منطق کنترلی مناسبی تعریف شود تا بر اساس اندازه‌گیری غلظت واکنش مناسب انجام شود (آلارم، قطع یا تغییر جریان).
-رزرو قطعه: تأمین قطعات یدکی مثل منشور جایگزین، گسکت، کابل و غیره برای کاهش زمان توقف در صورت خرابی یا نیاز به سرویس.
-آموزش اپراتورها: اپراتورهای خط تولید باید نحوه خواندن مقادیر، پاسخ به آلارم و روش بررسی وضعیت منشور را بدانند تا بتوانند به موقع اقدام کنند.
-بروزرسانی نرم‌افزار / تنظیمات: اگر Maselli نسخه‌های جدید‌تر نرم‌افزار یا فریم‌ور برای UR24 ارائه دهد، به‌روزرسانی می‌تواند ویژگی‌ها یا دقت را بهبود دهد.

-مقایسه UR24 با سایر بریکسمترها

بریکسمتر Maselli UR24 را می‌توان با دستگاه‌های مشابه مقایسه کرد تا نقاط قوت و محدودیت آن بهتر روشن شود:

-در مقابل بریکسمتر آزمایشگاهی: برخلاف رفراکتومترهای آزمایشگاهی که نمونه مایع را باید دستی بردارید و به دستگاه انتقال دهید، UR24 آنلاین است و اندازه‌گیری مداوم ارائه می‌دهد که برای خطوط تولید صنعتی مزیت زیادی دارد.
-در مقابل سایر رفراکتومترهای فرآیندی: برخی دستگاه‌ها ممکن است دقت کمتر یا نیاز به نگهداری بیشتری داشته باشند؛ اما UR24 به لطف منشور یاقوتی، سنسور دمای دقیق و طراحی بدون قطعات مکانیکی حساس، نگهداری کم و پایداری بالاتر دارد.
-هم‌رده Maselli UR62 یا URX1: UR62 یک پروب ساده‌تر است که ممکن است دقت پایین‌تری داشته باشد ولی هزینه کمتری دارد. URX1 برای محیط‌های خطرناک (مثل نواحی ATEX) طراحی شده است. بنابراین اگر نیاز به ایمنی منطقه‌ای دارید، URX1 گزینه بهتری خواهد بود؛ اگر دقت بالا نیاز دارید، UR24 اولویت دارد؛ اگر هم بودجه محدود است و دقت متوسط کافی است، UR62 می‌تواند انتخاب شود.

-ایمنی و استانداردها

-بدنه UR24 از استنلس استیل با استانداردهای بهداشتی (USDA و 3A) طراحی شده است، که این امکان را می‌دهد برای محصولات غذایی استفاده شود.
-درجه حفاظت IP67 تضمین می‌کند که دستگاه در صورت قرار گرفتن در محیط مرطوب یا دارای گرد و غبار کارایی خود را حفظ کند.
-برای نصب در محیط‌هایی با فشار بالا یا نیاز به استریلیزاسیون، نسخه‌های مخصوص UR24 وجود دارد که تحمل دمای استریلیزاسیون (مثل ۱۲۵ °C یا بیشتر) را دارند.
-امکان اتصال به سیستم کنترل و آلارم‌دهی باعث افزایش ایمنی فرآیند می‌شود: اگر غلظت از محدوده مجاز خارج شود، UR24 می‌تواند هشدار بدهد یا حتی عملیاتی مثل قطع جریان یا فعال‌سازی واکنش اصلاحی را آغاز کند.

-چگونگی انتخاب مدل UR24 مناسب

برای انتخاب نسخه درست Maselli UR24، باید عوامل زیر را در نظر بگیرید:

-دامنه غلظت (Brix / nd)*
اگر محدوده غلظت مایع شما پایین یا متوسط است، نسخه استاندارد ممکن است کافی باشد. اگر دقت بیشتری نیاز دارید یا محدوده Brix بالایی دارید، باید منشور مناسب (مثلاً سافایر HR) و مدل دقت بالا را مد نظر بگیرید.

-دمای فرآیند
در صورتی که خط شما دمای بالایی دارد (مثلاً بیش از 105 °C)، باید نسخه‌ای را انتخاب کنید که تحمل دمای بالاتر دارد.

-نیاز به استریلیزاسیون
اگر فرآیند شما نیاز به استریلیزاسیون دارد (مثل صنایع غذایی یا دارویی)، نسخه‌ای را انتخاب کنید که بتواند دمای استریلیزاسیون را تحمل کند.

-فشار خط
باید فشار کار در خط را بررسی کنید و اطمینان حاصل کنید که نسخه استاندارد UR24 قابلیت تحمل آن را دارد یا نیاز به نسخه ویژه با مقاومت بیشتر وجود دارد.

-نوع اتصال مکانیکی
بسته به نوع لوله و اتصالات خط، باید گزینه مناسب (Tri-Clamp، فلنج، …) را انتخاب کنید.

-ارتباط کنترلی
اگر در خط کنترل اتوماسیون دارید، نیاز دارید خروجی مناسب (آنالوگ یا دیجیتال) را برای UR24 انتخاب کنید. همچنین ممکن است نیاز به پروتکل خاصی باشد مثل Modbus یا پروفی‌باس.

-نیاز به تمیزکاری منشور
اگر مایع شما خیلی کثیف یا با ذرات معلق زیاد است، بهتر است گزینه تمیزکاری منشور یا برس خودکار را در نظر بگیرید.

-مزایای اقتصادی استفاده از UR24

استفاده از Maselli UR24 در خطوط تولید می‌تواند به شکل قابل توجهی مزایای اقتصادی داشته باشد:

-کاهش بهای ضایعات: با اندازه‌گیری مداوم غلظت، انحرافات از محدوده مطلوب سریع‌تر شناسایی می‌شوند و می‌توان از تولید محصول معیوب جلوگیری کرد.
-کاهش هزینه‌های آزمایشگاهی: به جای اینکه نمونه‌ها مرتباً به آزمایشگاه فرستاده شوند، UR24 امکان پایش آنلاین را فراهم می‌آورد.
-بهینه‌سازی مصرف مواد اولیه: کنترل غلظت بهینه باعث می‌شود مصرف مواد (مثل قند، ترکیبات افزودنی) بهینه شود و هزینه مواد کاهش یابد.
-صرفه‌جویی در نیروی کار: چون دستگاه نیاز به تنظیمات مجدد زیاد ندارد، اپراتورها زمان کمتری برای کالیبراسیون دستی یا تصحیح دارند.
-پیشگیری از خرابی خط: آلارم‌های UR24 می‌تواند قبل از وقوع مشکل جدی (مثل گرفتگی خط یا تغییر خواص محصول) هشدار دهد و از توقف تولید جلوگیری کند.

-چالش‌ها و راه‌حل‌ها در پیاده‌سازی UR24

پیاده‌سازی Maselli UR24 در محیط صنعتی ممکن است با چالش‌هایی همراه باشد. اینجا برخی از این چالش‌ها و راه‌حل‌های پیشنهادی ذکر شده است:

-چالش رسوب‌گذاری روی منشور

– برخی مایعات حامل ذرات یا مواد چسبناک ممکن است روی منشور رسوب کنند و موجب انحراف اندازه‌گیری شوند.
– راه‌حل: استفاده از سیستم تمیزکننده منشور (برَش اتوماتیک) یا نصب دوره‌ای برنامه‌ریزی‌شده برای شست‌وشوی منشور با مایع تمیزکننده.

-نیاز به برق پایدار

– نوسانات برق ممکن است بر کارایی UR24 تأثیر بگذارد.
– راه‌حل: استفاده از منبع تغذیه تنظیم‌شده یا ترانسفورماتور با حفاظت در برابر نوسان.

-تطبیق با سیستم کنترل موجود

– ممکن است سیستم کنترلی خط با پیکربندی UR24 همخوانی نداشته باشد.
– راه‌حل: همکاری با مهندسین اتوماسیون برای تعریف سیگنال‌های مناسب (آنالوگ / دیجیتال) و پیکربندی آلارم‌ها و رله‌ها.

-آموزش اپراتورها

– اپراتورها ممکن است با نحوه خواندن داده‌ها و پاسخ به آلارم‌های UR24 آشنا نباشند.
– راه‌حل: برگزاری دوره آموزشی برای تیم خط تولید، مستندسازی شیوه کار با دستگاه و ایجاد دستورالعمل‌های عملیاتی استاندارد (SOP).

-نگهداری و جایگزینی قطعات

– اگر قطعات یدکی مثل منشور یا واشر به موقع تهیه نشوند، ممکن است توقف خط رخ دهد.
– راه‌حل: برنامه‌ریزی پیش‌بینی‌شده برای نگهداری و تأمین قطعات یدکی، به‌ویژه برای منشور و قطعات آب‌بندی.

-جمع‌بندی

بریکسمتر Maselli UR24 یکی از پیشرفته‌ترین و پرکاربردترین رفراکتومترهای فرآیندی است که برای نظارت آنلاین و دقیق غلظت مایعات در صنعت طراحی شده است. ترکیب دقت بالا، پایداری طولانی‌مدت، بدنه مقاوم، و قابلیت ارتباط با سیستم‌های کنترلی، UR24 را به گزینه‌ای بسیار مقرون‌به‌صرفه برای کسب‌وکارهایی تبدیل می‌کند که نیاز به پایش غلظت در خط تولید دارند.

اگر شما در صنعت غذایی، شیمیایی، لبنی، نساجی یا هر حوزه دیگری کار می‌کنید که غلظت مایع اهمیت دارد، Maselli UR24 می‌تواند نقش کلیدی در افزایش کیفیت محصول، کاهش ضایعات و بهینه‌سازی فرآیند ایفا کند.
