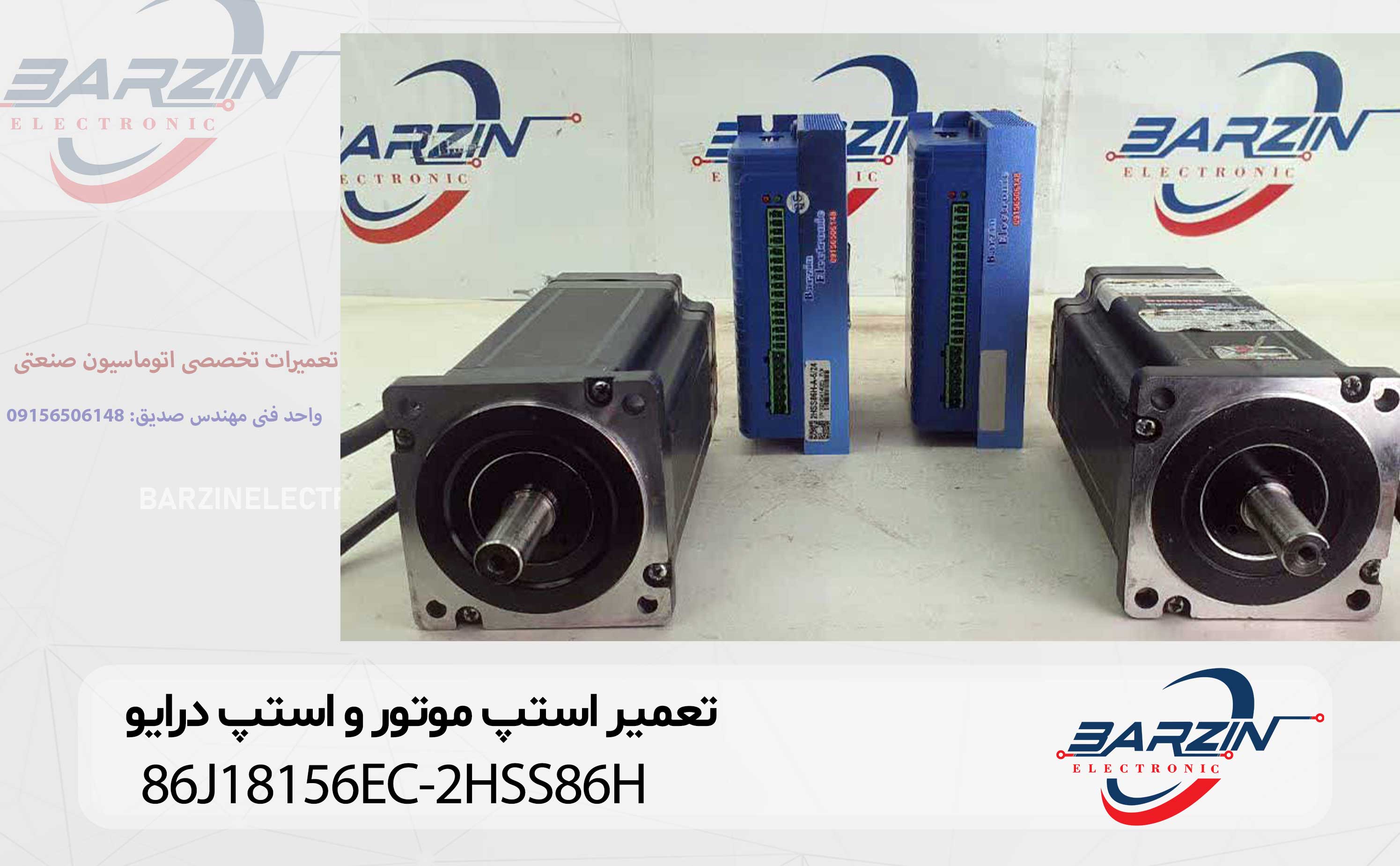

تعمیر استپ موتور و استپ درایو 86J18156EC-2HSS86H

۱. معرفی کلی محصول

سیستم 86J18156EC-2HSS86H شامل یک استپ موتور (Stepper Motor) مدل 86J18156EC و یک استپ درایو هیبریدی (Hybrid Stepper Driver) مدل 2HSS86H است که به‌صورت یک پکیج قدرتمند برای کنترل دقیق حرکت در صنایع مختلف استفاده می‌شود.

این نوع درایوها در دسته Closed Loop Stepper قرار می‌گیرند، یعنی علاوه بر کنترل پالس، دارای فیدبک انکودر هستند که دقت و پایداری سیستم را نسبت به استپ موتورهای معمولی به‌طور چشمگیری افزایش می‌دهد.

این سیستم‌ها معمولاً در ماشین‌آلات CNC، دستگاه‌های برش، بسته‌بندی و اتوماسیون صنعتی استفاده می‌شوند.

۲. نقش استپ موتور و درایو در اتوماسیون صنعتی

این سیستم وظایف زیر را انجام می‌دهد:

• تبدیل پالس به حرکت دقیق
• کنترل موقعیت با فیدبک
• حذف از دست دادن گام (Step Loss)
• افزایش راندمان سیستم
• بهبود دقت حرکت

📌 در سیستم‌های Closed Loop، دقت به سطح سروو نزدیک می‌شود.

۳. ساختار و اجزای اصلی سیستم

۳-۱. استپ موتور 86J18156EC

• موتور دو فاز
• دارای انکودر
• گشتاور بالا
• سایز فریم 86 (NEMA34)

۳-۲. استپ درایو 2HSS86H

• درایو دیجیتال
• کنترل Closed Loop
• پردازش سیگنال انکودر

۳-۳. انکودر (Encoder)

• فیدبک موقعیت
• جلوگیری از خطا
• افزایش دقت

۳-۴. ورودی‌ها و خروجی‌ها

• Pulse (PUL)
• Direction (DIR)
• Enable (ENA)
• خروجی موتور

۴. جدول مشخصات فنی (دیتاشیت)

۵. اصول عملکرد سیستم

فرآیند عملکرد:

1. دریافت پالس از کنترلر
2. حرکت موتور
3. ارسال فیدبک از انکودر
4. اصلاح خطا توسط درایو
5. تثبیت موقعیت

📌 این سیستم خطا را به‌صورت لحظه‌ای اصلاح می‌کند.

۶. کاربردهای رایج

• دستگاه CNC
• دستگاه برش لیزر
• ماشین‌های صنعتی
• رباتیک
• خطوط تولید

۷. مزایا و معایب

جدول مزایا

جدول معایب

۸. خطاهای رایج و راهکارها

جدول عیب‌یابی

۹. جدول کد خطاهای رایج درایو 2HSS86H

۱۰. فرآیند تخصصی تعمیرات

مراحل تعمیر:

1. بررسی ظاهری
2. تست تغذیه
3. بررسی سیگنال پالس
4. تست انکودر
5. بررسی برد درایو
6. تست موتور

ابزارهای مورد نیاز:

• مولتی‌متر
• اسیلوسکوپ
• منبع تغذیه
• تستر انکودر

۱۱. مشکلات رایج در تعمیرات

• خرابی انکودر
• سوختن درایو
• قطع کابل
• خرابی موتور
• نویز صنعتی

📌 رایج‌ترین مشکل: Encoder

۱۲. نصب و راه‌اندازی اصولی

• کابل‌کشی صحیح
• شیلد کردن کابل‌ها
• تنظیم جریان
• تنظیم پارامترها

۱۳. نگهداری و سرویس

• بررسی کابل‌ها
• کنترل دما
• تست انکودر
• تمیزکاری

۱۴. نکات افزایش عمر سیستم

• جلوگیری از نویز
• استفاده از پاور مناسب
• تنظیم صحیح
• تهویه مناسب

۱۵. جمع‌بندی نهایی

سیستم 86J18156EC-2HSS86H یک راهکار حرفه‌ای برای کنترل دقیق حرکت در صنایع است که با ترکیب استپ موتور و درایو Closed Loop، دقت و پایداری بالایی ارائه می‌دهد. این سیستم گزینه‌ای مناسب برای جایگزینی سروو در بسیاری از کاربردها محسوب می‌شود.

با این حال، به دلیل وجود انکودر و مدارهای پیشرفته، تعمیر آن نیازمند تخصص بالا در حوزه الکترونیک و کنترل حرکت است. رعایت اصول نصب و نگهداری، نقش مهمی در جلوگیری از خرابی دارد.
