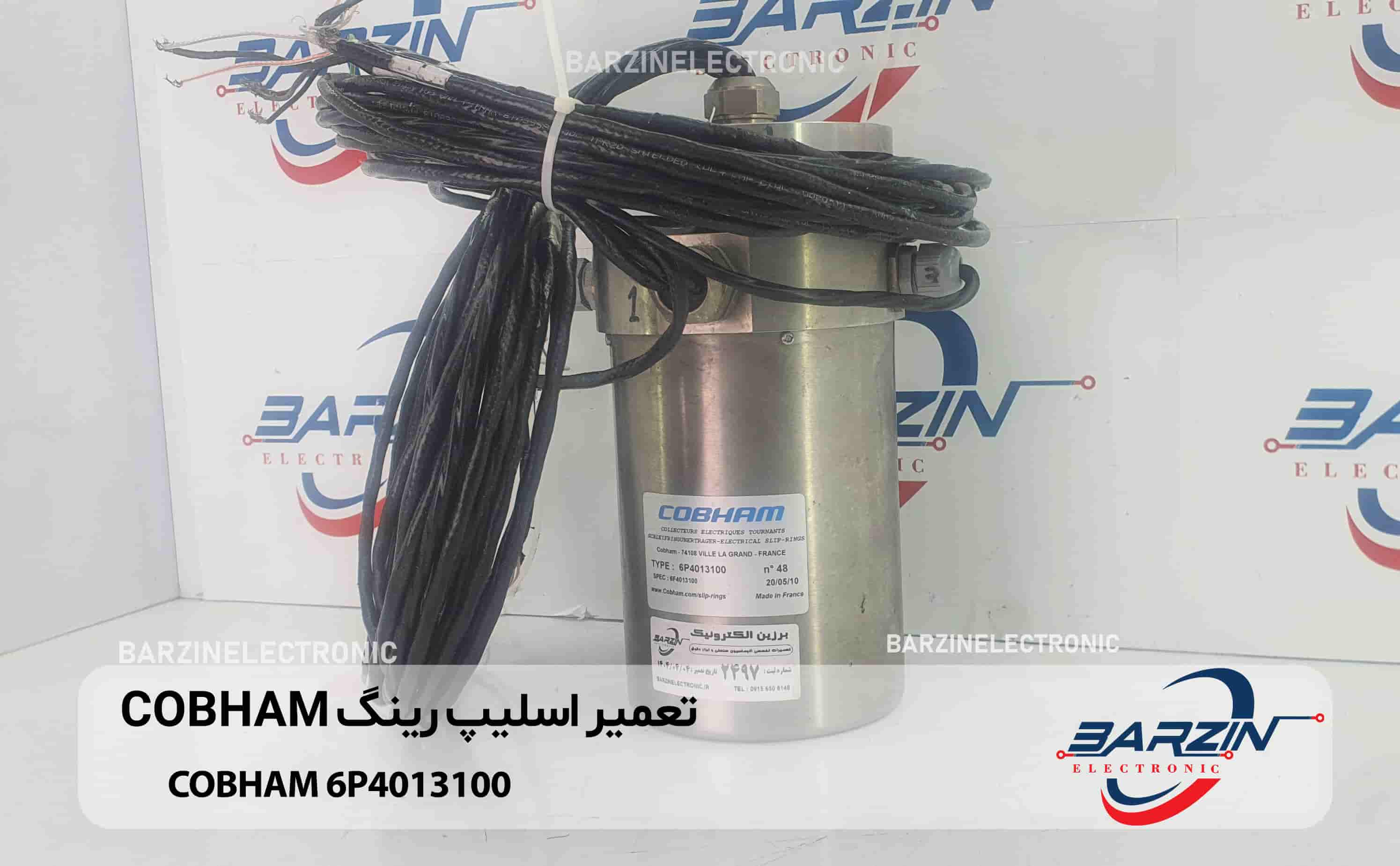

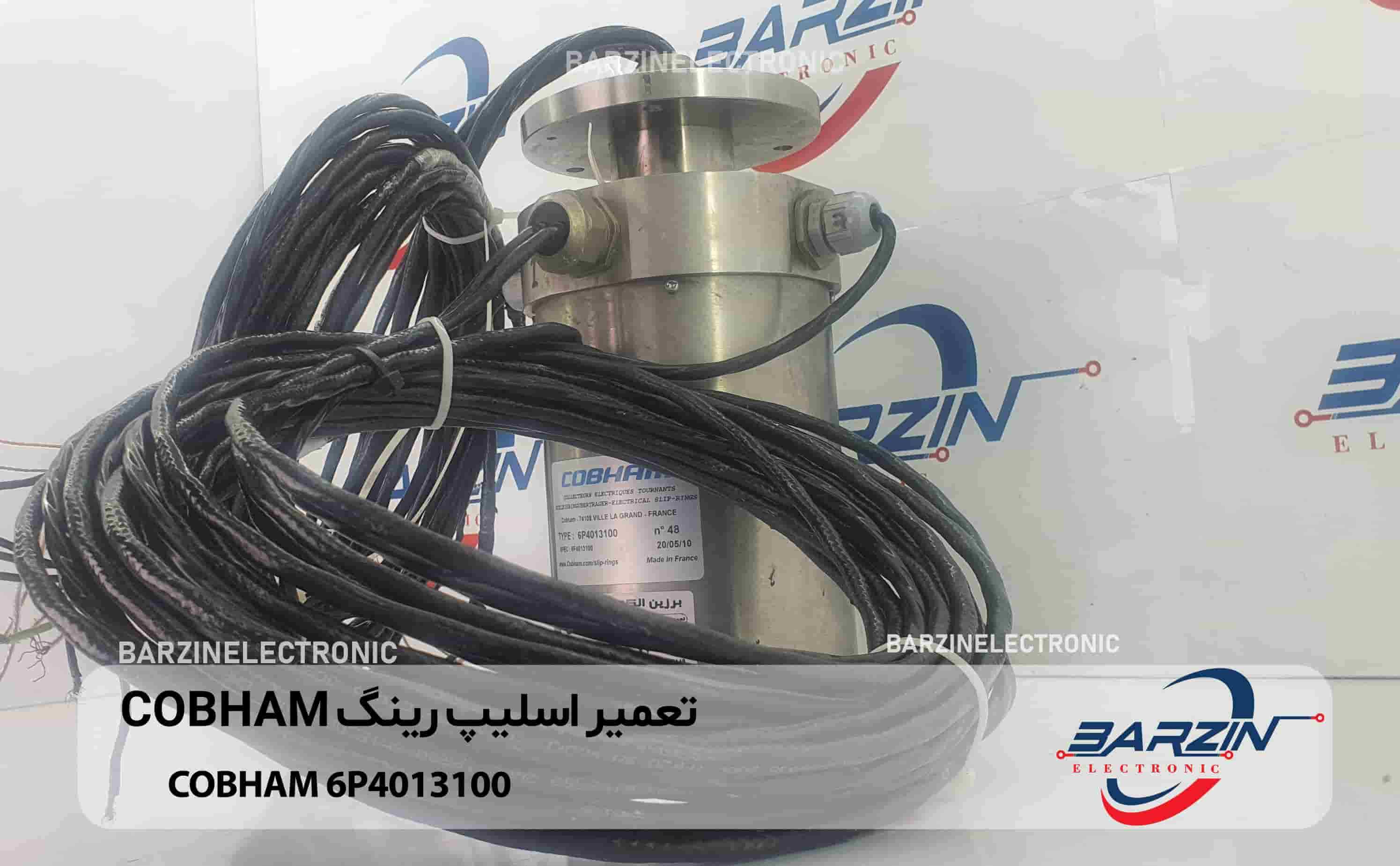

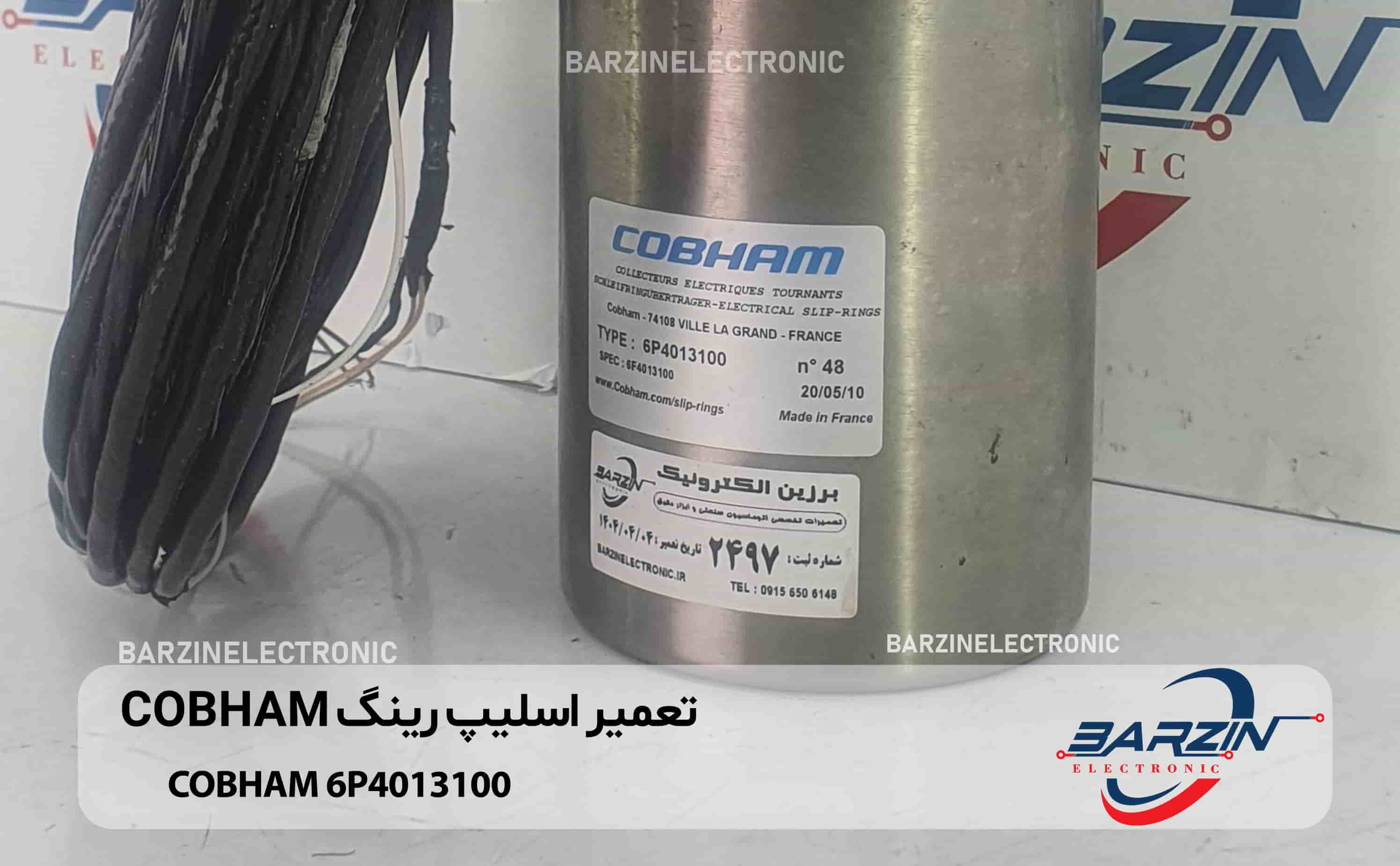

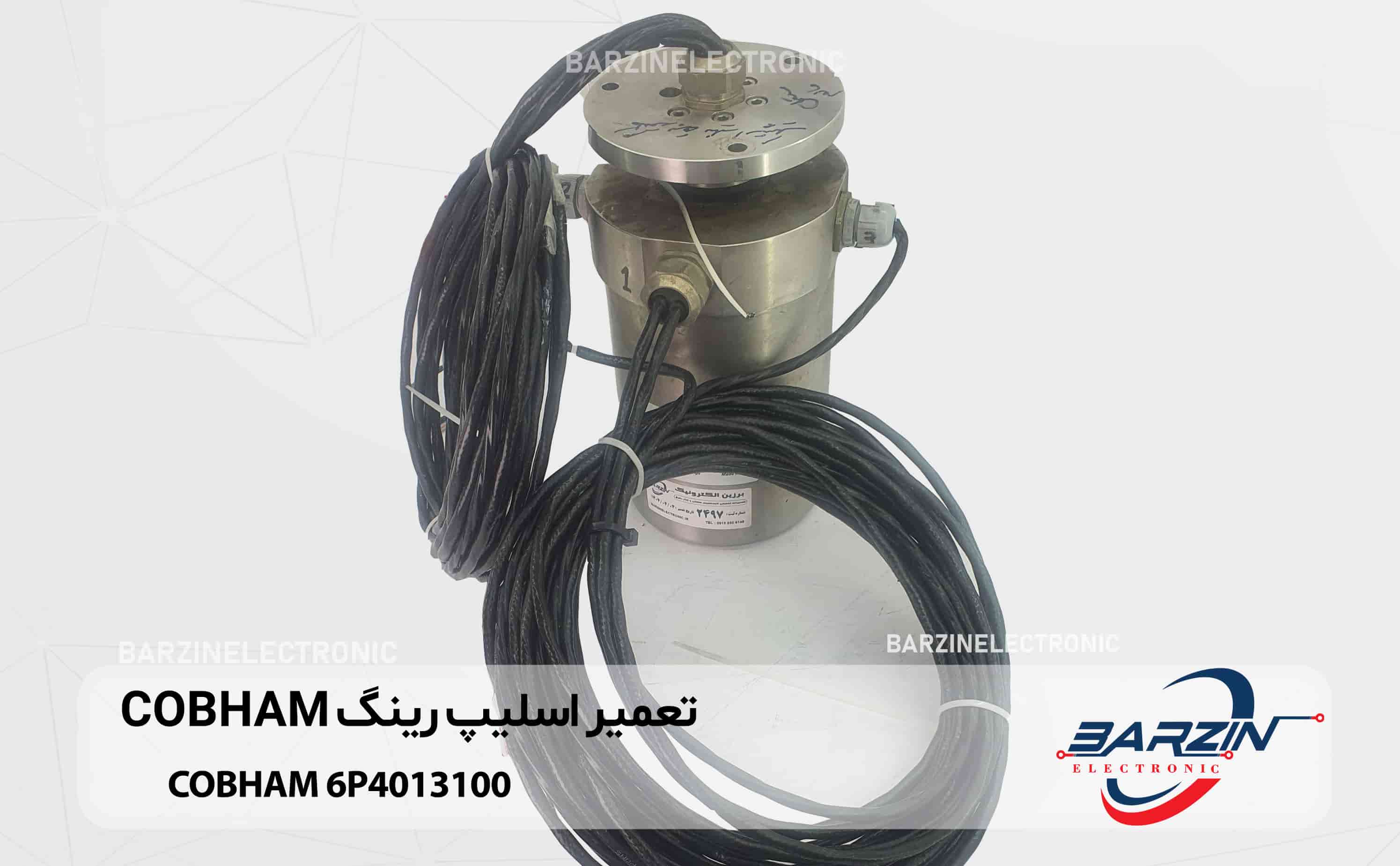

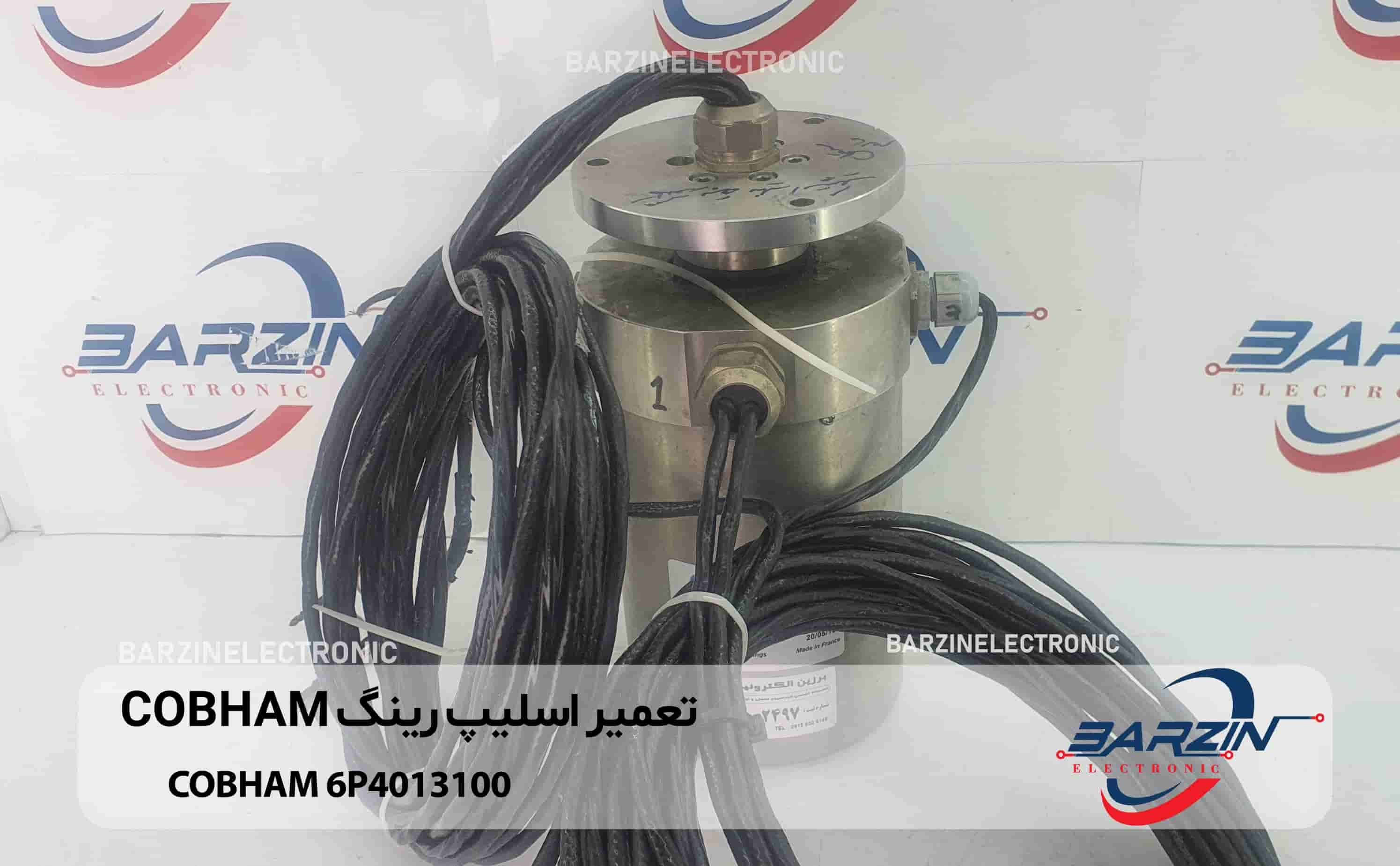

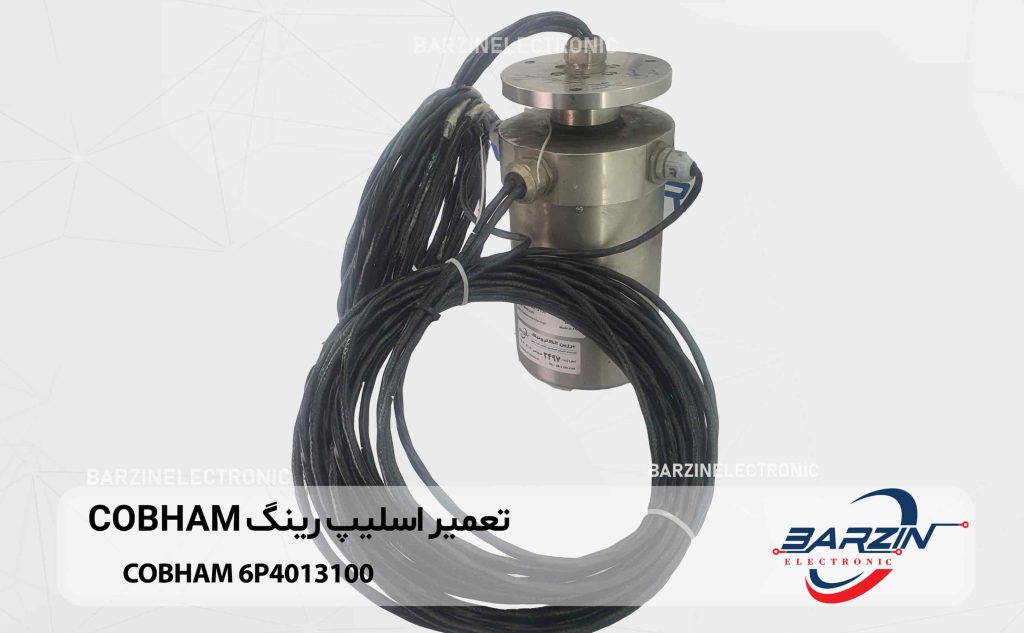

تعمیر اسلیپ رینگ COBHAM-6P4013100

تعمیر اسلیپ رینگ COBHAM-6P4013100

– اسلیپ‌رینگ چیست؟

اسلیپ‌رینگ یک وسیله الکتریکی است که امکان انتقال سیگنال‌های الکتریکی و توان را بین بخش‌های ثابت و دوار فراهم می‌کند. این دستگاه به‌طور گسترده در تجهیزاتی استفاده می‌شود که بخشی از آنها در حال چرخش است، اما نیاز به انتقال برق یا داده از قسمت ثابت به قسمت متحرک دارند.

اسلیپ‌رینگ‌ها معمولا شامل یک یا چند رینگ هادی هستند که روی شفت دوار قرار گرفته‌اند و براش‌هایی (brush) که به بخش ثابت متصل‌اند. این براش‌ها به رینگ‌ها فشار وارد می‌کنند و ارتباط الکتریکی بین بخش ثابت و متحرک را برقرار می‌کنند.

– ساختار و اجزای اسلیپ‌رینگ

ساختار اسلیپ‌رینگ‌ها معمولاً شامل چند بخش اصلی است: شفت دوار، رینگ‌های هادی، براش‌ها و پوشش محافظ. شفت دوار معمولاً فلزی است و رینگ‌های هادی به دور آن نصب می‌شوند.

رینگ‌ها از جنس فلزات رسانا مثل مس یا برنج ساخته می‌شوند و هر کدام وظیفه انتقال یک مدار خاص را بر عهده دارند. براش‌ها که معمولاً از جنس کربن یا فلزات نرم هستند، به رینگ‌ها فشار می‌آورند تا تماس الکتریکی پایدار و بدون قطع ایجاد شود.

پوشش محافظ که ممکن است پلاستیکی یا فلزی باشد، از اجزای داخلی در برابر گرد و غبار، رطوبت و ضربه محافظت می‌کند.

– انواع اسلیپ‌رینگ‌ها

اسلیپ‌رینگ‌ها بر اساس ساختار و نوع استفاده به چند دسته تقسیم می‌شوند:

– اسلیپ‌رینگ‌های ساده: این نوع اسلیپ‌رینگ‌ها فقط انتقال جریان الکتریکی را انجام می‌دهند و معمولا در کاربردهای صنعتی ساده استفاده می‌شوند.

– اسلیپ‌رینگ‌های داده و سیگنال: این نوع علاوه بر انتقال برق، توانایی انتقال داده‌های دیجیتال یا آنالوگ را دارند. در این مدل‌ها، مواد و ساختار به گونه‌ای طراحی شده‌اند که تداخل سیگنال کاهش یابد.

– اسلیپ‌رینگ‌های ترکیبی: این نوع می‌توانند همزمان برق، داده و حتی سیالات هیدرولیکی یا پنوماتیکی را انتقال دهند. این نوع در ماشین‌آلات پیچیده‌تر کاربرد دارد.

– اسلیپ‌رینگ‌های نوری: این اسلیپ‌رینگ‌ها از فیبر نوری برای انتقال داده استفاده می‌کنند و برای کاربردهای نیازمند سرعت بالا و بدون نویز مناسب‌اند.

– کاربردهای اسلیپ‌رینگ

اسلیپ‌رینگ‌ها در بسیاری از صنایع و تجهیزات به کار می‌روند که در آنها نیاز به انتقال برق و داده به بخش‌های دوار وجود دارد.

-رادارها و آنتن‌های دوار: در سیستم‌های راداری و آنتن‌های مخابراتی که به صورت ۳۶۰ درجه می‌چرخند، اسلیپ‌رینگ برای انتقال سیگنال و برق به قسمت دوار ضروری است.

-ماشین‌آلات صنعتی: در دستگاه‌های CNC، ربات‌ها و ماشین‌های خودکار، اسلیپ‌رینگ‌ها امکان حرکت چرخشی بدون قطعی در ارتباطات الکتریکی را فراهم می‌کنند.

-توربین‌های بادی: توربین‌های بادی برای انتقال برق تولید شده در بخش دوار به شبکه برق از اسلیپ‌رینگ استفاده می‌کنند.

-ماشین‌های پزشکی: تجهیزات تصویربرداری پزشکی مانند MRI و سی‌تی‌اسکن که بخش‌هایی از آنها در حال چرخش هستند از اسلیپ‌رینگ برای انتقال داده و برق بهره می‌برند.

-سرگرمی و صنعت خودرو: در چرخش‌های صندلی، رینگ فرمان، یا تجهیزات سینمایی چرخشی، این قطعه کاربرد دارد.

– نحوه عملکرد اسلیپ‌رینگ

عملکرد اسلیپ‌رینگ به‌سادگی انتقال جریان الکتریکی از بخش ثابت به بخش متحرک است. در داخل اسلیپ‌رینگ، رینگ‌های فلزی دوار وجود دارد که به شفت متصل‌اند.

براش‌ها به این رینگ‌ها فشار می‌آورند و باعث می‌شوند جریان از بخش ثابت به رینگ‌ها و سپس به بخش متحرک برسد. این تماس اصطکاکی باید به گونه‌ای باشد که به رینگ‌ها آسیب نزند و انتقال جریان بدون قطعی انجام شود.

از سوی دیگر، طراحی و انتخاب مواد در اسلیپ‌رینگ‌ها به‌گونه‌ای است که میزان نویز الکتریکی و اختلال کاهش یابد.

– مزایا و محدودیت‌های اسلیپ‌رینگ

مزایای اسلیپ‌رینگ عبارت‌اند از:

– انتقال بدون قطعی برق و سیگنال بین بخش‌های دوار و ثابت.
– امکان چرخش ۳۶۰ درجه به صورت پیوسته بدون محدودیت زاویه.
– کاهش آسیب‌دیدگی کابل‌ها و افزایش طول عمر دستگاه.
– کاربرد گسترده در صنایع مختلف.

با این حال، اسلیپ‌رینگ‌ها محدودیت‌هایی هم دارند:

– تماس اصطکاکی بین رینگ و براش باعث ایجاد سایش می‌شود که به مرور زمان نیاز به تعمیر یا تعویض دارد.
– در سرعت‌های بسیار بالا ممکن است مشکلاتی مانند جرقه‌زنی یا نویز الکتریکی به وجود آید.
– محدودیت در انتقال توان بالا به دلیل افزایش حرارت و ساییدگی.

– مواد به کار رفته در ساخت اسلیپ‌رینگ

مواد اولیه اسلیپ‌رینگ بسیار مهم هستند زیرا باید رسانایی بالا و مقاومت مکانیکی خوبی داشته باشند.

-رینگ‌ها معمولا از مس، برنج یا آلیاژهای نقره ساخته می‌شوند که رسانایی الکتریکی بالایی دارند.
-براش‌ها بیشتر از کربن یا آلیاژهای نرم ساخته می‌شوند تا اصطکاک کمی با رینگ داشته باشند و عمر بیشتری داشته باشند.
– پوشش‌های عایقی و محافظ نیز از پلاستیک‌های مقاوم یا فلزات سبک ساخته می‌شوند.

– اصول طراحی اسلیپ‌رینگ

طراحی اسلیپ‌رینگ شامل تعیین تعداد مدارها، اندازه رینگ‌ها، جنس مواد، نوع براش‌ها و پوشش محافظ است.

تعداد مدارها به تعداد سیگنال‌ها یا جریان‌هایی که باید منتقل شود بستگی دارد. مثلا ممکن است یک اسلیپ‌رینگ ۶ مدار یا بیشتر داشته باشد.

ابعاد رینگ‌ها باید به گونه‌ای باشند که انتقال جریان بدون افت قابل توجه انجام شود و حرارت ایجاد شده کنترل شود.

نوع براش‌ها و فشار آنها باید به گونه‌ای تنظیم شود که کمترین اصطکاک و سایش به وجود آید و در عین حال تماس الکتریکی خوبی برقرار شود.

– نحوه نصب و نگهداری اسلیپ‌رینگ

نصب اسلیپ‌رینگ باید با دقت انجام شود تا به رینگ‌ها و براش‌ها آسیبی وارد نشود.

– قبل از نصب باید شفت و محل اتصال تمیز و عاری از گرد و غبار باشد.
– براش‌ها باید به درستی در محل خود قرار گیرند و فشار مناسبی به رینگ‌ها وارد کنند.
– اسلیپ‌رینگ باید به گونه‌ای محکم شود که در حین چرخش لرزش نداشته باشد.

نگهداری اسلیپ‌رینگ شامل تمیز کردن دوره‌ای، بررسی وضعیت براش‌ها و رینگ‌ها، و تعویض قطعات ساییده شده است. همچنین باید از نفوذ رطوبت و گرد و غبار جلوگیری کرد.

– مشکلات رایج اسلیپ‌رینگ و راه‌حل‌ها

در طول استفاده، ممکن است مشکلاتی برای اسلیپ‌رینگ پیش بیاید:

-قطع شدن سیگنال یا برق: ممکن است به دلیل خراب شدن براش‌ها یا رینگ‌ها باشد. تعویض براش‌ها یا تمیز کردن رینگ‌ها می‌تواند مشکل را رفع کند.
-نویز الکتریکی زیاد: ممکن است به دلیل کثیفی یا تماس نامناسب براش‌ها باشد. تمیزکاری و تنظیم فشار براش‌ها کمک‌کننده است.
-گرمای بیش از حد: ممکن است به دلیل عبور جریان زیاد یا اصطکاک زیاد باشد. استفاده از مواد بهتر و طراحی مناسب می‌تواند به کاهش حرارت کمک کند.
-سایش سریع: استفاده از براش‌ها و رینگ‌های با کیفیت بالاتر و تنظیم فشار مناسب می‌تواند عمر دستگاه را افزایش دهد.

– پیشرفت‌ها و فناوری‌های نوین در اسلیپ‌رینگ‌ها

با پیشرفت فناوری، اسلیپ‌رینگ‌ها نیز دستخوش تغییرات زیادی شده‌اند.

– استفاده از مواد نانو برای کاهش سایش و افزایش عمر.
– طراحی‌های کوچک‌تر و سبک‌تر با قابلیت انتقال توان بالاتر.
– استفاده از اسلیپ‌رینگ‌های نوری برای انتقال داده بدون نویز.
– سیستم‌های بدون تماس مغناطیسی که نیاز به تماس فیزیکی براش‌ها و رینگ‌ها را کاهش می‌دهند.
– یکپارچه‌سازی انتقال داده و توان در یک دستگاه برای افزایش کارایی.

– نتیجه‌گیری

اسلیپ‌رینگ‌ها جزء قطعات حیاتی در بسیاری از تجهیزات دوار به شمار می‌آیند. این دستگاه‌ها با انتقال برق و سیگنال بین بخش‌های ثابت و متحرک، امکان عملکرد بدون وقفه و بهینه ماشین‌آلات و سیستم‌ها را فراهم می‌کنند.

با وجود محدودیت‌هایی مثل سایش و نویز، پیشرفت‌های فناورانه موجب شده است اسلیپ‌رینگ‌ها کاراتر، بادوام‌تر و قابل اعتمادتر شوند.

شناخت دقیق این دستگاه و نحوه عملکرد و نگهداری آن، برای مهندسان و تکنسین‌ها بسیار اهمیت دارد تا بتوانند از تجهیزات خود به بهترین نحو بهره ببرند و عمر مفید دستگاه‌ها را افزایش دهند.
