معرفی انکودر TRELECTRONIC-CEV58M-00088

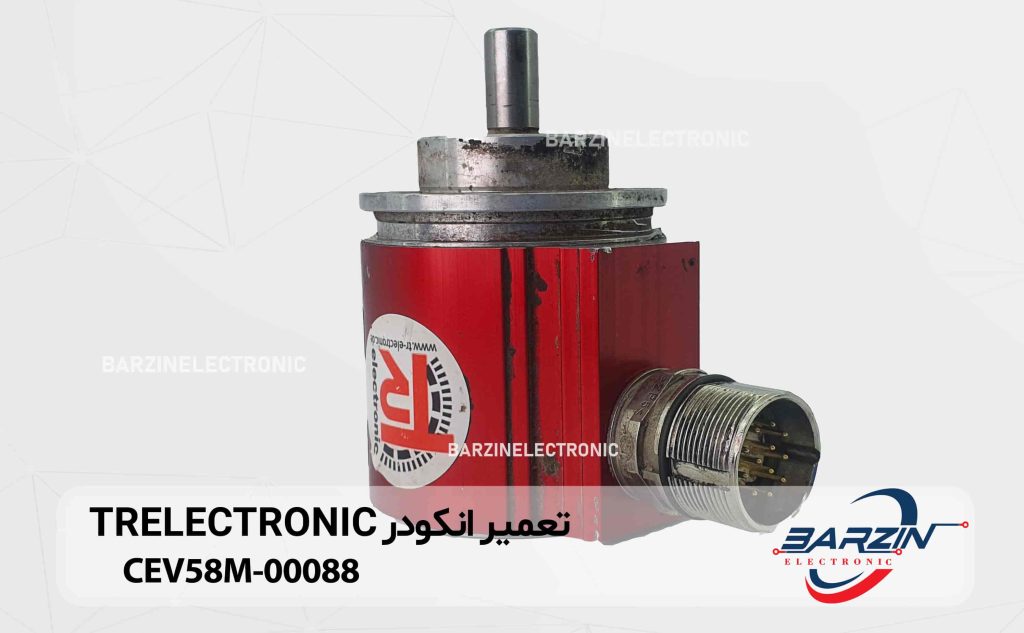

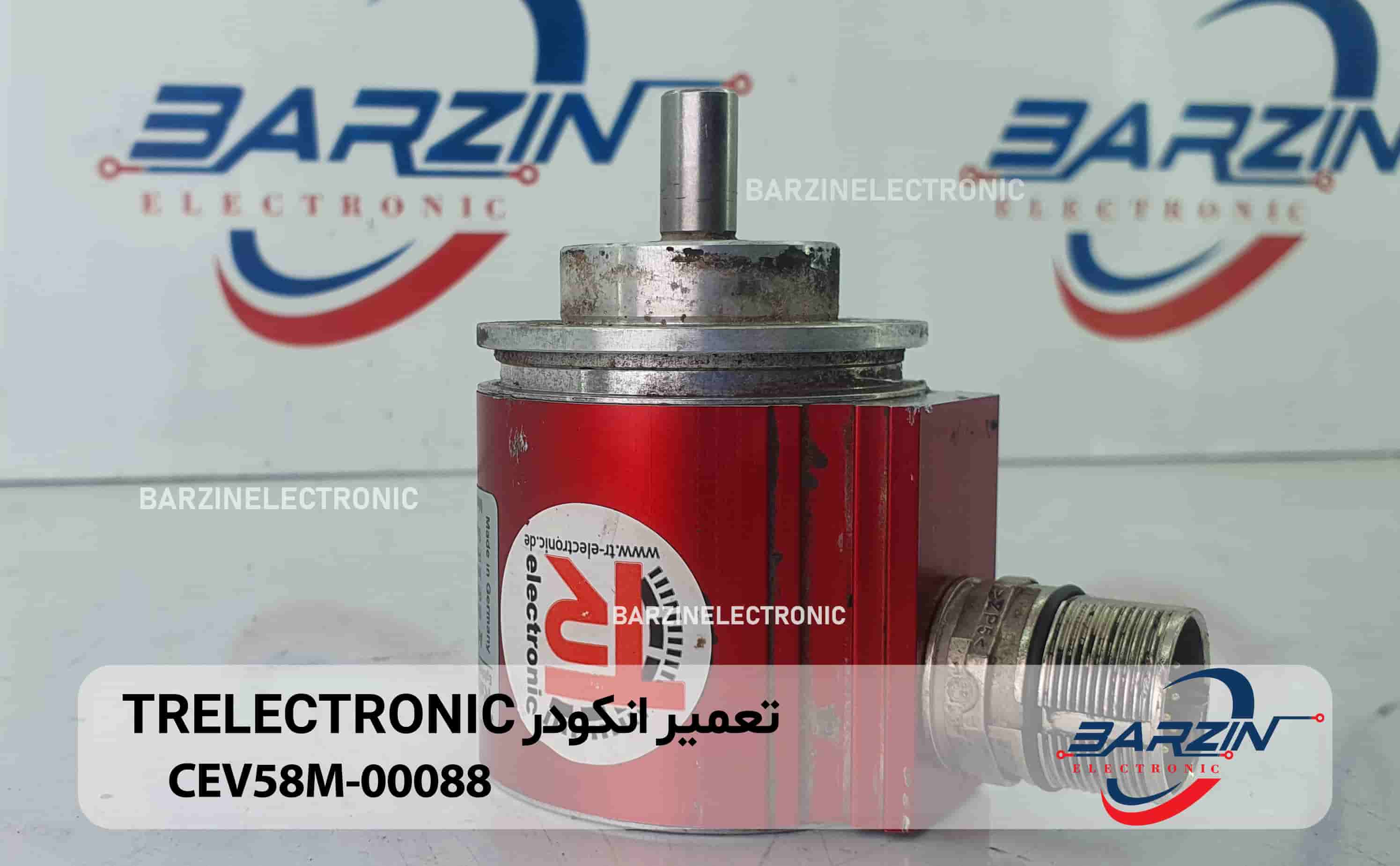

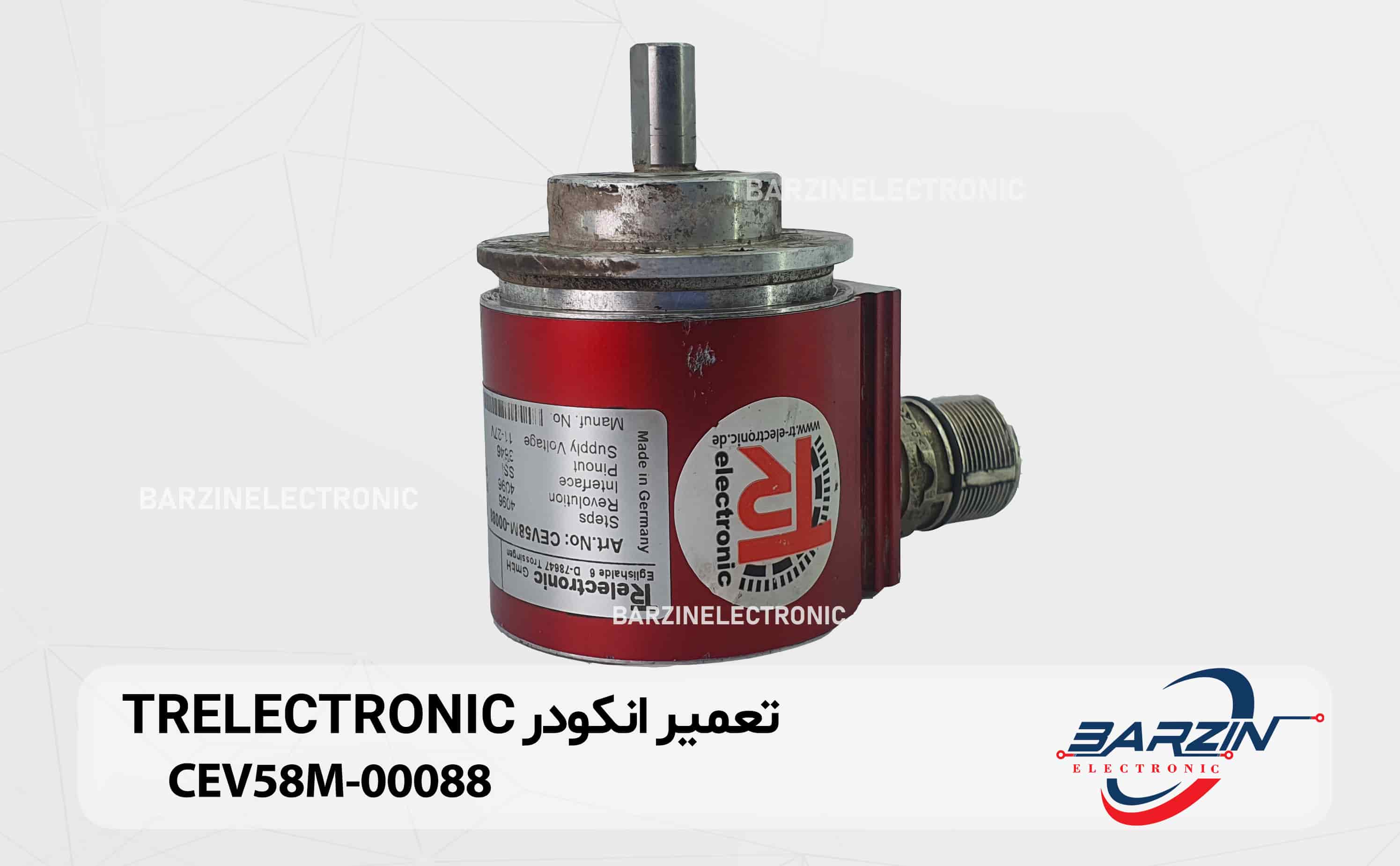

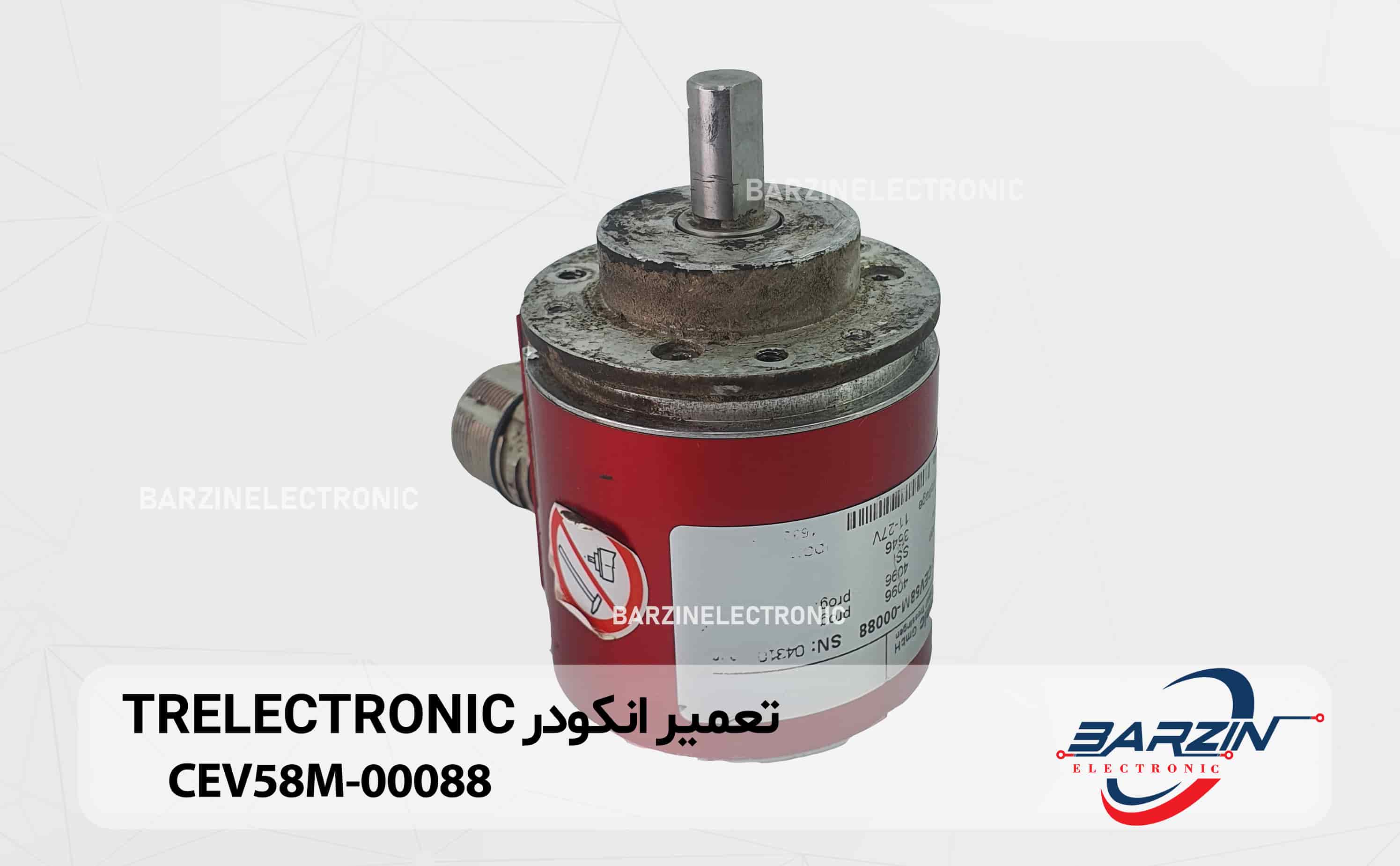

انکودر TRELECTRONIC-CEV58M-00088 یکی از مدل‌های انکودر مطلق چرخشی (Absolute Rotary Encoder) است که توسط شرکت آلمانی TR-Electronic طراحی و تولید شده است. این مدل، بخشی از خانواده CEV58M به‌شمار می‌رود و به‌دلیل دقت بالا، کیفیت ساخت صنعتی، قابلیت چند دور (Multiturn)، و بهره‌گیری از پروتکل ارتباطی SSI، یکی از گزینه‌های مطرح برای استفاده در سیستم‌های اتوماسیون صنعتی و کنترل موقعیت به‌شمار می‌رود.

این انکودر برای اندازه‌گیری زاویه موقعیت شفت (محور) چرخان استفاده می‌شود و خروجی آن مقدار دقیقی از موقعیت زاویه‌ای را به‌صورت دیجیتال (کد شده) ارائه می‌دهد. برخلاف انکودرهای افزایشی (Incremental)، مدل‌های مطلق مانند این انکودر، حتی پس از قطع برق، موقعیت دقیق خود را حفظ می‌کنند که در برخی کاربردها حیاتی است.

مشخصات فنی کلی دستگاه

انکودر CEV58M-00088 دارای ویژگی‌های فنی پیشرفته‌ای است که آن را برای کاربردهای صنعتی دقیق مناسب می‌سازد. در ادامه، مهم‌ترین مشخصات فنی این مدل ارائه شده است:

* نوع انکودر: مطلق (Multiturn Absolute Encoder)
* تکنولوژی: نوری (Optical)
* خروجی دیجیتال: SSI (Synchronous Serial Interface)
* کدینگ خروجی: Gray Code
* رزولوشن: 12 بیت در هر دور (4096 پله)، 12 بیت در چند دور (4096 دور)، معادل 24 بیت کلی
* نوع شفت: شفت جامد (Solid Shaft)
* قطر بدنه: 58 میلی‌متر
* قطر شفت: 10 میلی‌متر

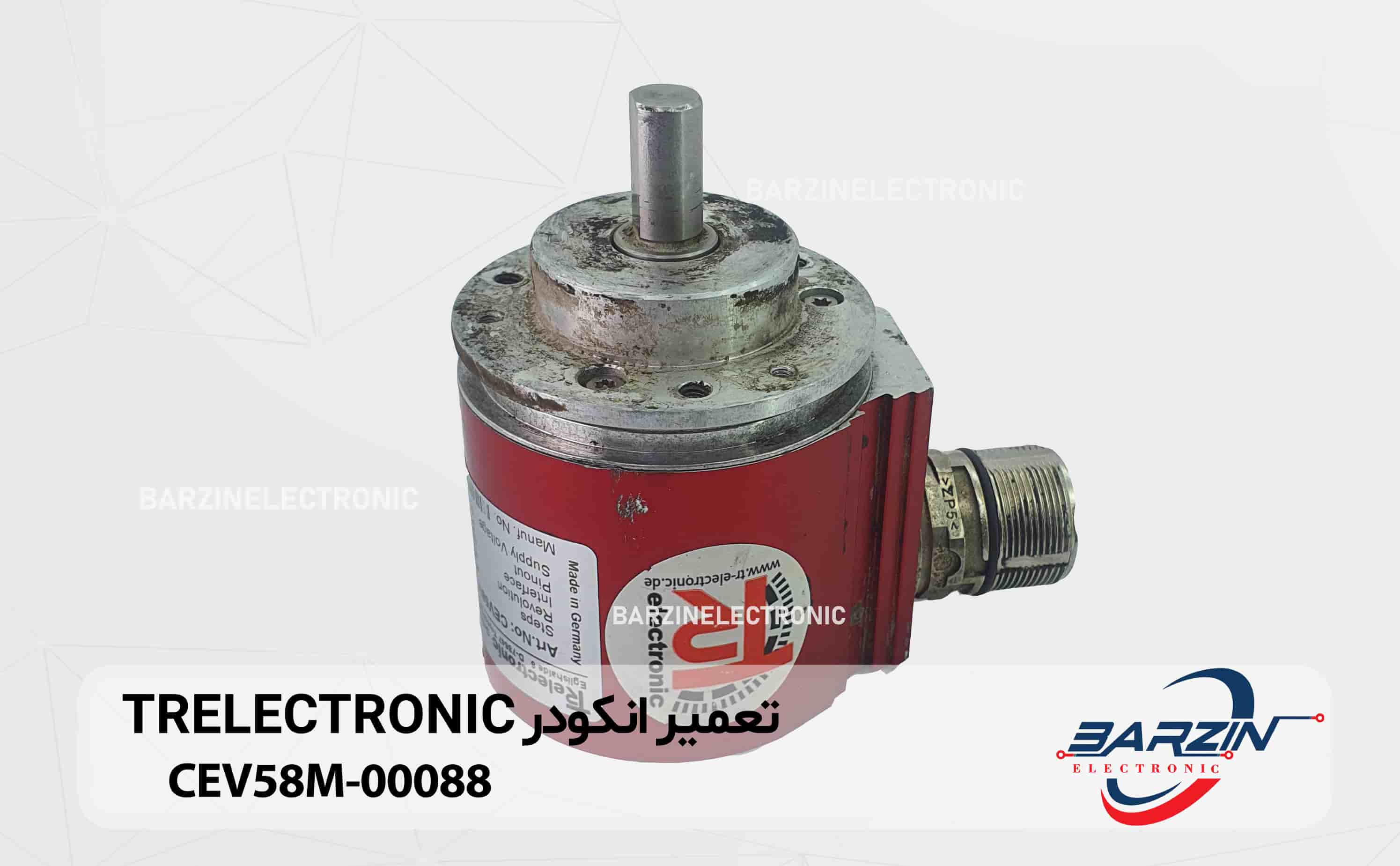

* نوع فلنچ: فلنچ صنعتی مدل ZB36
* درجه حفاظتی (Protection Class): IP65

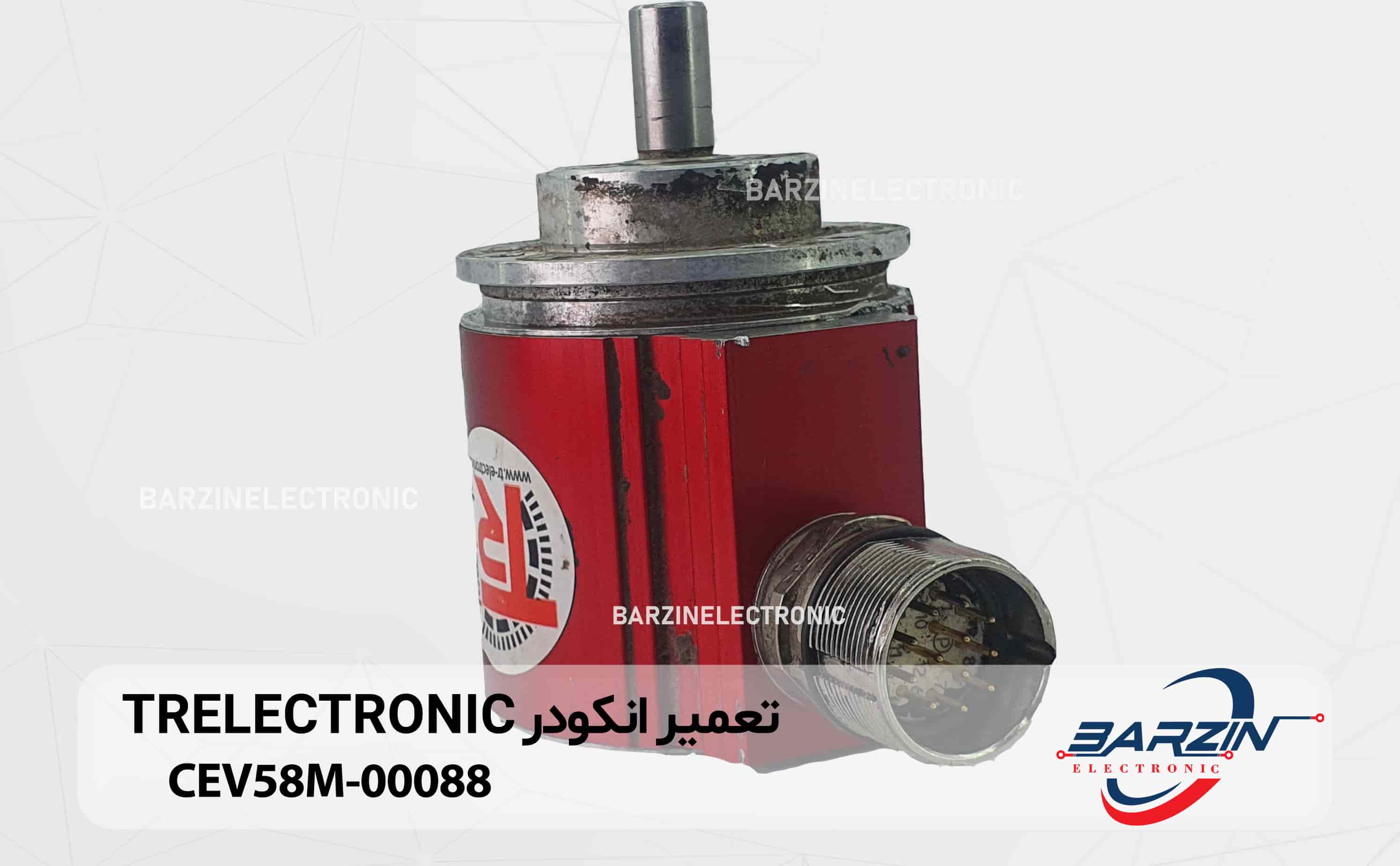

* نوع اتصال: کانکتور M23، با 12 پین، نصب از کنار (Radial)
* ولتاژ تغذیه: 11 تا 27 ولت DC
* محدوده دمای کاری: 0 تا +60 درجه سانتی‌گراد
* وزن تقریبی: حدود 500 تا 900 گرم بسته به پیکربندی

این مشخصات باعث می‌شوند که این انکودر برای کاربردهایی که به دقت بالا و اطمینان‌پذیری در شرایط صنعتی نیاز دارند، بسیار مناسب باشد.

کاربردهای صنعتی انکودر CEV58M-00088

انکودر CEV58M-00088 در صنایع مختلف مورد استفاده قرار می‌گیرد. در ادامه، به برخی از اصلی‌ترین کاربردهای آن اشاره می‌شود:

 1. ماشین‌آلات CNC و ابزار دقیق

در ماشین‌آلات CNC و سیستم‌های برش، تراش، سوراخ‌کاری و فرز، موقعیت‌یابی دقیق محورها حیاتی است. انکودرهای مطلق مانند CEV58M-00088 با حفظ موقعیت حتی پس از خاموش شدن دستگاه، امکان بازیابی دقیق موقعیت پیشین را فراهم می‌کنند. این ویژگی باعث افزایش دقت، کاهش زمان راه‌اندازی مجدد و کاهش خطاهای انسانی می‌شود.

 2. سیستم‌های اتوماسیون صنعتی

در سیستم‌های کنترلی PLC یا DCS، به‌ویژه در صنایع خودروسازی، صنایع غذایی، بسته‌بندی، و رباتیک، انکودرها برای کنترل موقعیت موتورها و بازوهای روباتیک استفاده می‌شوند. خروجی SSI این انکودر امکان اتصال آسان به بسیاری از کنترلرهای صنعتی را فراهم می‌کند.

 3. سیستم‌های انتقال مواد (Conveyor Systems)

در خطوط تولید که نیاز به هم‌راستاسازی (Synchronization) دقیق بین چند محور وجود دارد، این انکودر با رزولوشن بالا و قابلیت multiturn، امکان کنترل کامل موقعیت را فراهم می‌کند. به‌ویژه در نوارهای نقاله، بسته‌بندی‌های خودکار، و فرآیندهایی که تغییر سرعت یا موقعیت در آن‌ها رایج است.

 4. جرثقیل‌ها و سیستم‌های بالابر

در سیستم‌هایی مانند آسانسورها، جرثقیل‌ها، و تجهیزات بالابر، دانستن موقعیت دقیق و شمارش تعداد دورها بسیار مهم است. انکودرهای مطلق به‌دلیل توانایی شمارش چندین دور چرخشی، برای این کاربردها ایده‌آل هستند.

 5. صنایع سنگین و محیط‌های سخت

با دارا بودن درجه حفاظتی IP65، این انکودر در برابر گرد و غبار و رطوبت مقاوم است. به همین دلیل در محیط‌هایی مانند کارخانجات فولاد، صنایع سیمان، یا معادن نیز استفاده می‌شود.

مزایای انکودر CEV58M-00088

انکودر مورد بحث دارای مزایای متعددی است که در ادامه فهرست‌وار به آن‌ها اشاره می‌شود:

 1. حفظ موقعیت حتی پس از قطع برق

برخلاف انکودرهای افزایشی که پس از خاموش شدن موقعیت را از دست می‌دهند، انکودرهای مطلق همچنان موقعیت خود را حفظ می‌کنند. این ویژگی در پروژه‌هایی که نیاز به دقت بالا و توقف‌های مکرر دارند، یک مزیت بسیار مهم است.

 2. دقت بالا

رزولوشن 12 بیت برای هر دور معادل 4096 پله در هر دور است. این مقدار برای بسیاری از کاربردهای صنعتی کفایت می‌کند و دقت قابل توجهی را ارائه می‌دهد. در کنار آن، شمارش تا 4096 دور امکان ثبت دقیق چرخش چندباره را نیز فراهم می‌کند.

 3. قابلیت اطمینان بالا در محیط صنعتی

استفاده از بدنه‌ی مقاوم، شفت آلومینیومی، فلنچ صنعتی و کانکتور استاندارد باعث می‌شود این دستگاه در محیط‌های سخت عملکرد پایداری داشته باشد. همچنین کلاس IP65 آن مقاومت در برابر نفوذ گرد و غبار و آب را تضمین می‌کند.

 4. سازگاری با PLCهای مختلف

پروتکل خروجی SSI یکی از رایج‌ترین پروتکل‌های صنعتی برای انتقال داده‌های انکودر است. بسیاری از PLCها از برندهای مختلف، ورودی SSI را پشتیبانی می‌کنند و این باعث می‌شود انتگره‌سازی این انکودر در سیستم‌های کنترلی ساده باشد.

 5. عدم نیاز به کالیبراسیون مکرر

به دلیل دقت ذاتی بالا و پایداری مکانیکی، این انکودر نیاز چندانی به کالیبراسیون مجدد ندارد، مگر در موارد تعمیر یا تعویض قطعات.

معایب و چالش‌های استفاده

در کنار مزایا، استفاده از این انکودر می‌تواند چالش‌هایی نیز به‌همراه داشته باشد. در ادامه، به برخی از آن‌ها اشاره می‌شود:

 1. قیمت بالا نسبت به انکودرهای افزایشی

انکودرهای مطلق چند دور، به‌طور کلی گران‌تر از انکودرهای افزایشی هستند. به‌خصوص اگر پروتکل خروجی خاصی مانند SSI یا Profinet داشته باشند.

 2. نیاز به دانش فنی برای نصب

نصب صحیح کانکتور M23 و تنظیمات مرتبط با SSI نیازمند آشنایی با سیم‌بندی دقیق و تنظیمات کنترلر مقصد است. برای کسانی که تجربه زیادی در نصب انکودر ندارند، ممکن است فرآیند پیکربندی زمان‌بر یا دشوار باشد.

 3. محدودیت دمای کاری

محدوده دمای کاری این انکودر از صفر تا 60 درجه سانتی‌گراد است که در بسیاری از محیط‌ها کافی است، اما برای برخی پروژه‌های خاص (مثلاً در سردخانه‌ها یا در نزدیکی کوره‌ها) ممکن است محدودکننده باشد.

 4. وزن قابل توجه

با توجه به بدنه فلزی و ساختار صنعتی، وزن این دستگاه نسبت به برخی مدل‌های ساده‌تر بیشتر است و ممکن است در پروژه‌های سبک یا ربات‌های کوچک مشکل‌ساز باشد.

 5. پیچیدگی در تعمیرات

در صورت خرابی، تعمیر این دستگاه معمولاً در سطح کارگاه‌های صنعتی یا نمایندگی رسمی صورت می‌گیرد و قابل تعمیر توسط تکنسین عادی نیست.

انواع مدل‌های سری CEV58M

سری CEV58M دارای مدل‌های متعددی است که هرکدام برای کاربرد خاصی طراحی شده‌اند. برخی از این مدل‌ها تنها در نوع فلنچ یا شفت تفاوت دارند و برخی در خروجی دیجیتال، رزولوشن یا تعداد دورهای قابل شمارش. در ادامه، برخی از مدل‌های معروف این سری

معرفی می‌شوند:

 1. CEV58M-00010

مدل پایه با رزولوشن 4096 پله در دور و خروجی SSI. دارای فلنچ استاندارد و شفت جامد.

 2. CEV58M-00019

مدل با شفت توخالی (Hollow Shaft) برای نصب مستقیم روی شفت موتور، بدون نیاز به کوپلر.

 3. CEV58M-00023

مدل دارای رزولوشن بالاتر، مناسب برای کاربردهایی که دقت فوق‌العاده بالا نیاز دارند.

 4. CEV58M-00045

مدل با خروجی افزایشی ترکیبی (Hybrid Output)، یعنی هم خروجی مطلق SSI دارد و هم خروجی افزایشی A/B/Z برای مقاصد خاص.

 5. CEV58M-00288

مدلی با خروجی EtherCAT، قابل استفاده در شبکه‌های صنعتی مدرن با تأخیر بسیار پایین و هماهنگی چندمحوری.

 6. CEV58M-00370

مدل دارای خروجی Profinet برای استفاده در سیستم‌های Siemens یا سایر سیستم‌هایی که مبتنی بر Profinet هستند.

نتیجه‌گیری نهایی

انکودر TRELECTRONIC-CEV58M-00088 یک ابزار دقیق، مقاوم و حرفه‌ای برای اندازه‌گیری زاویه چرخش و موقعیت چند دور در سیستم‌های کنترلی است. این دستگاه با بهره‌گیری از خروجی SSI، رزولوشن بالا، ساختار مقاوم و طراحی صنعتی، انتخاب مناسبی برای پروژه‌هایی است که به دقت، دوام و قابلیت اطمینان بالا نیاز دارند. در عین حال، باید به قیمت بالاتر، نیاز به دانش فنی برای نصب و محدودیت‌های محیطی آن توجه داشت.

برای انتخاب دقیق‌ترین مدل، لازم است نیاز پروژه از نظر نوع اتصال، دقت، پروتکل ارتباطی، دمای کاری و محدودیت‌های مکانیکی مشخص باشد. تنوع گسترده مدل‌ها در سری CEV58M باعث می‌شود انتخاب دقیق، در صورت نداشتن اطلاعات فنی کافی، کمی پیچیده باشد. با این حال، پشتیبانی فنی برند TR-Electronic و وجود مستندات دقیق، این فرآیند را تسهیل می‌کند.
