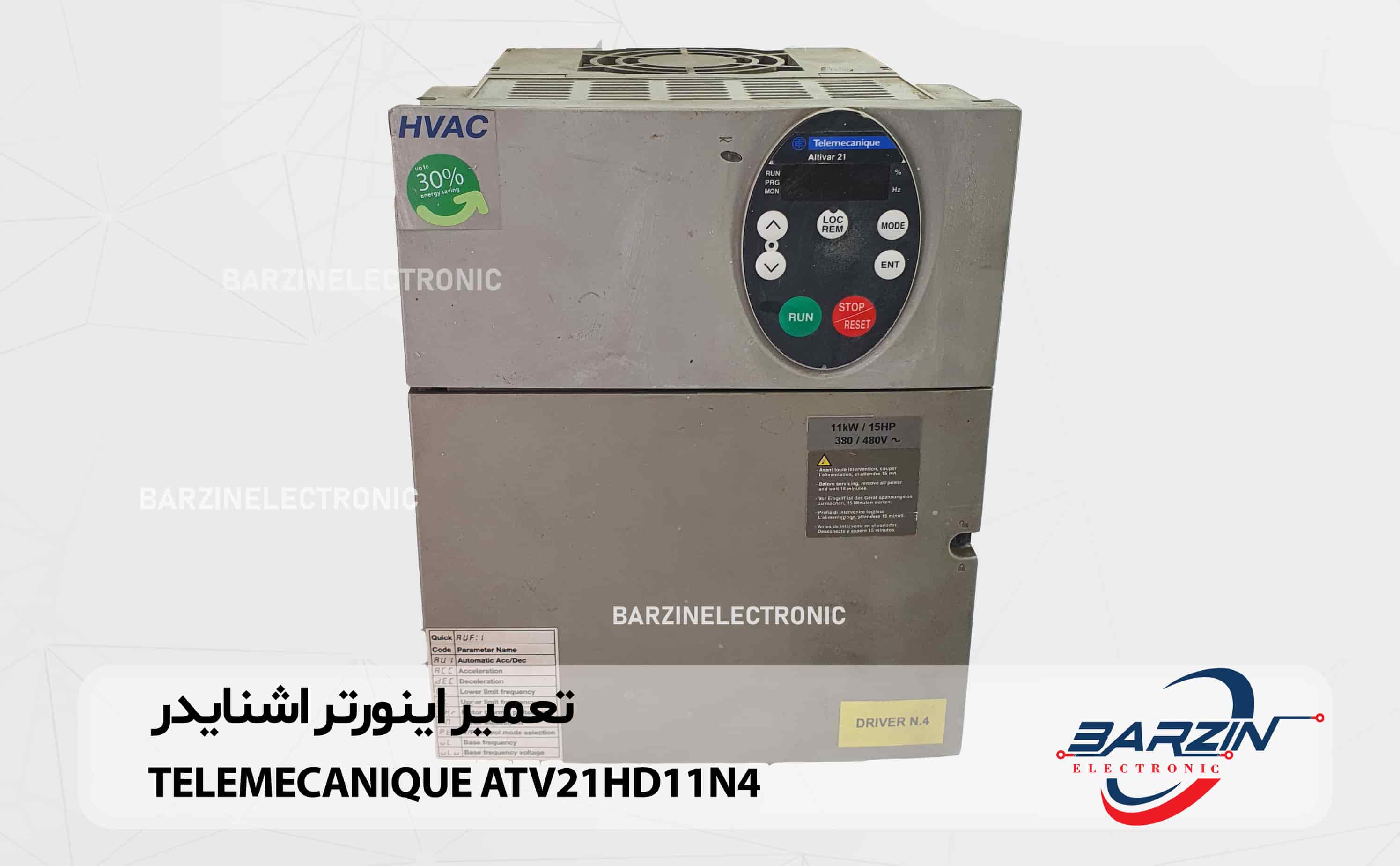

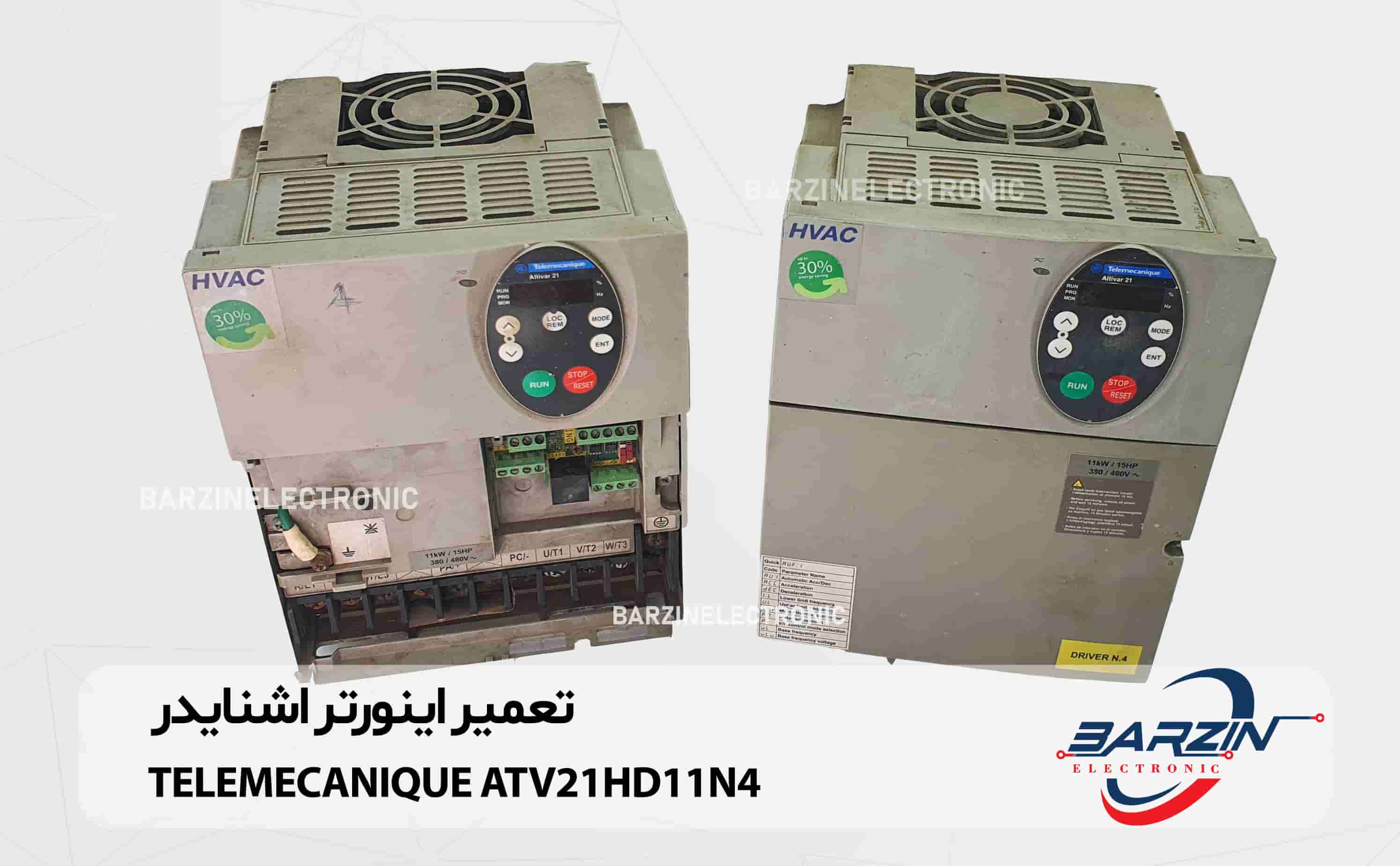

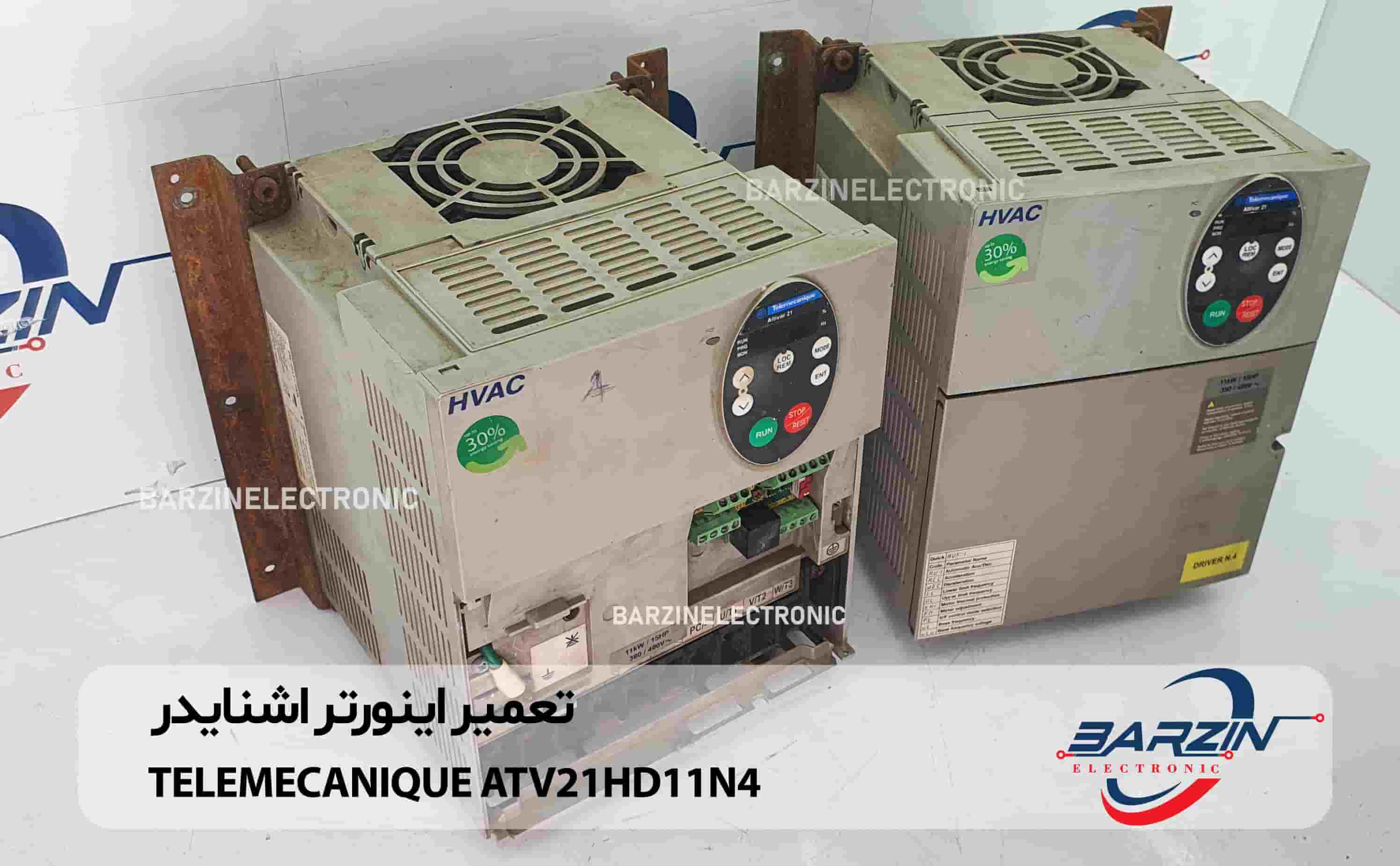

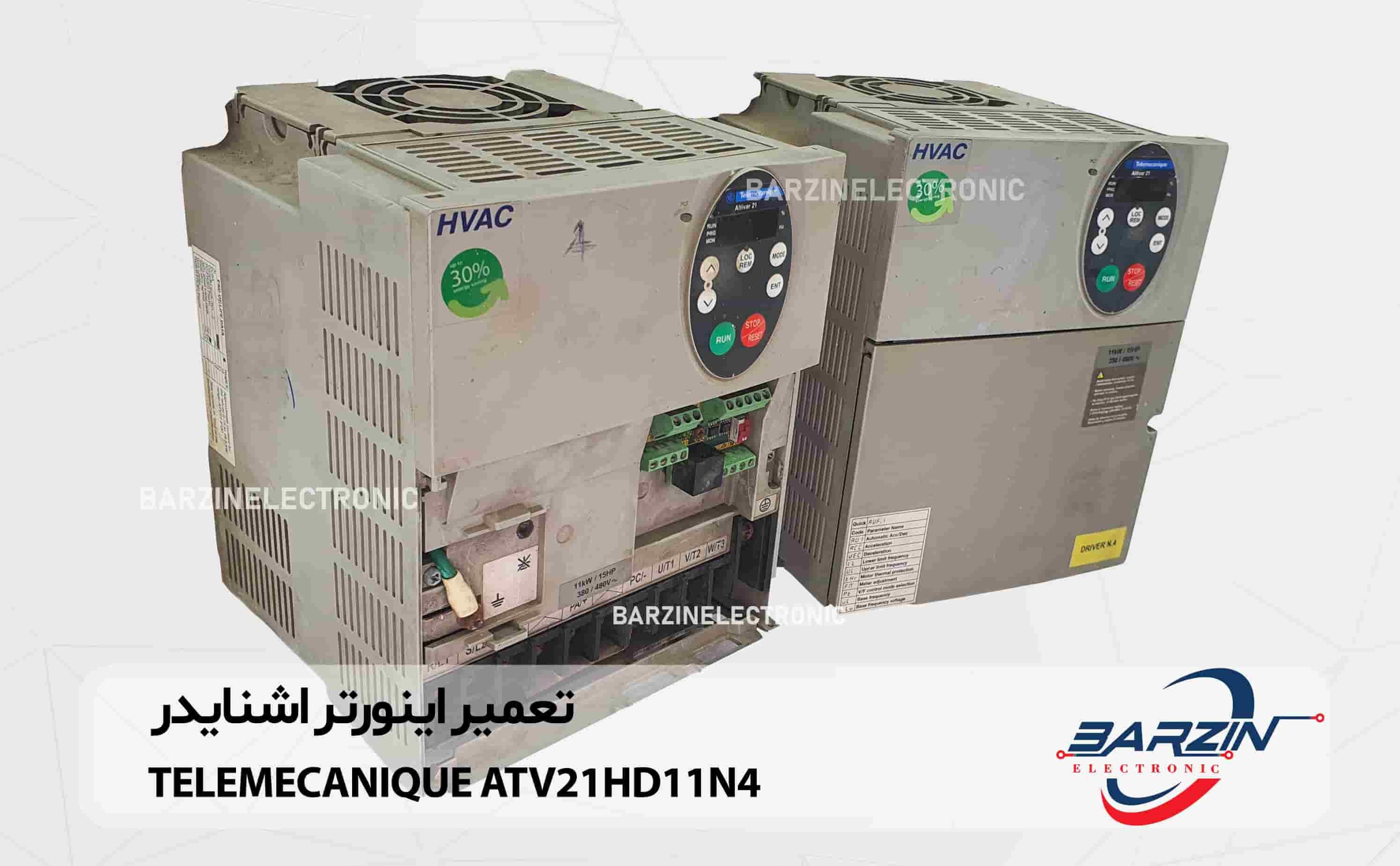

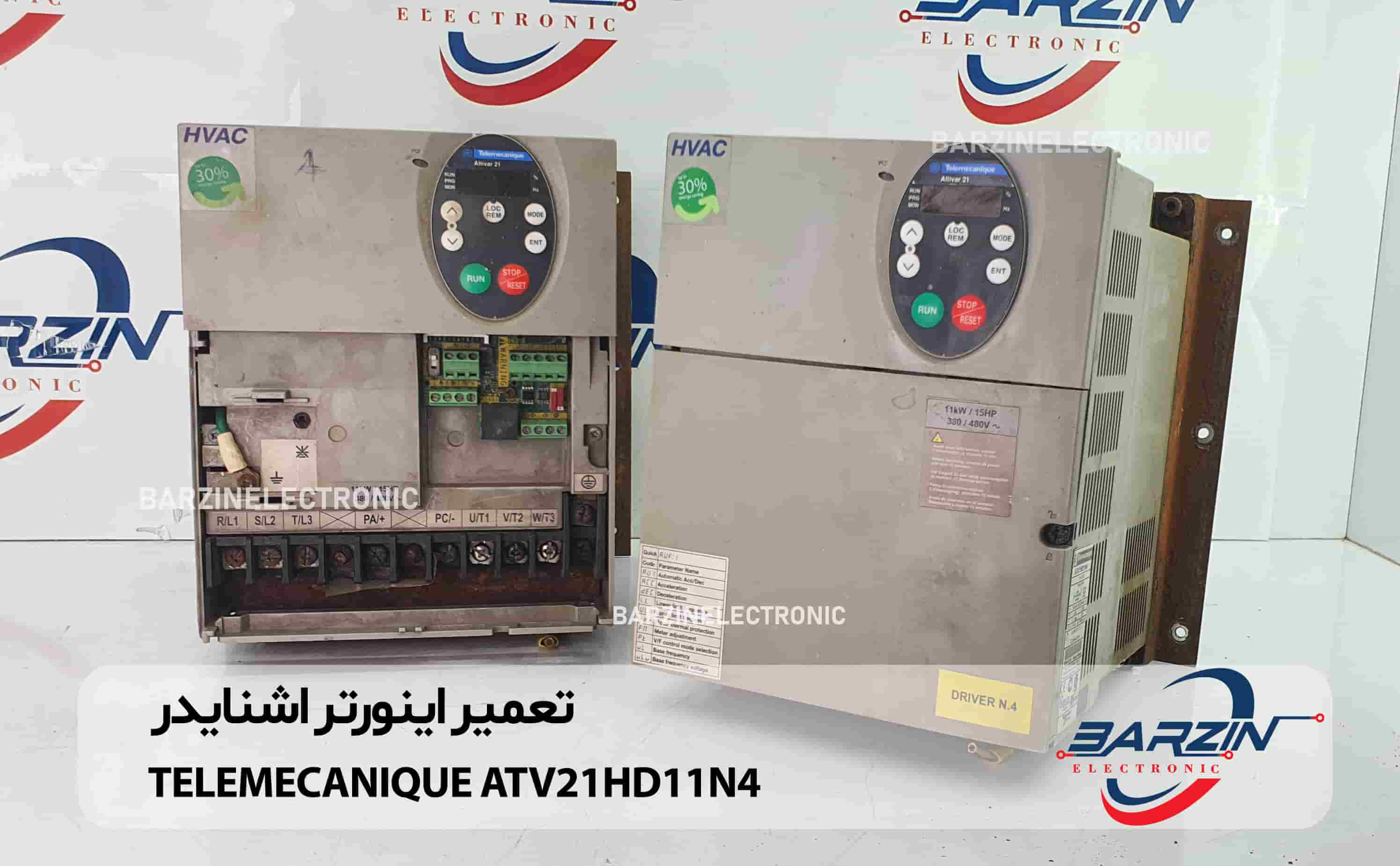

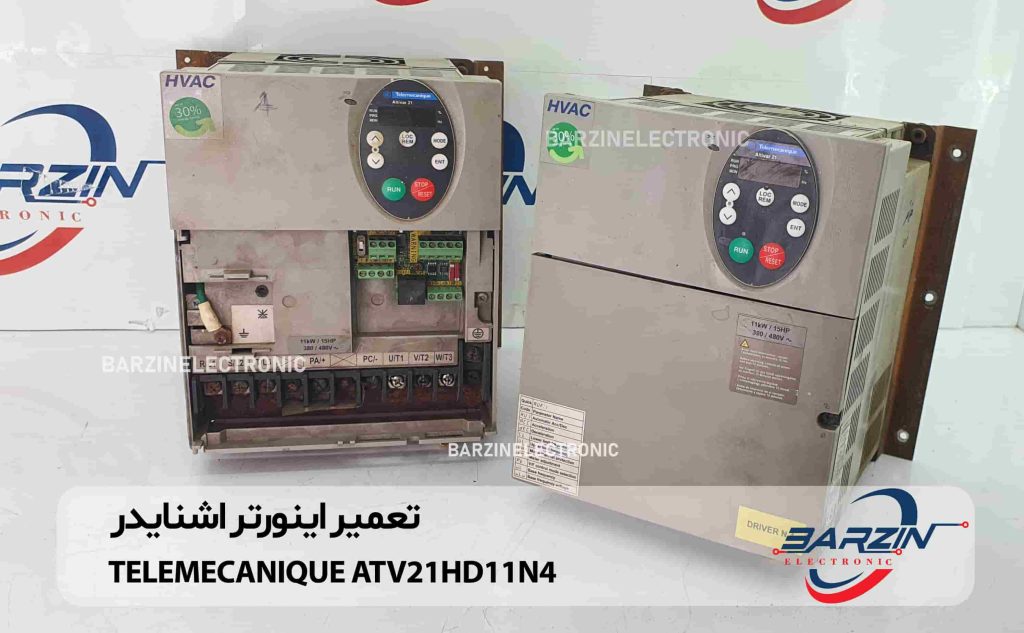

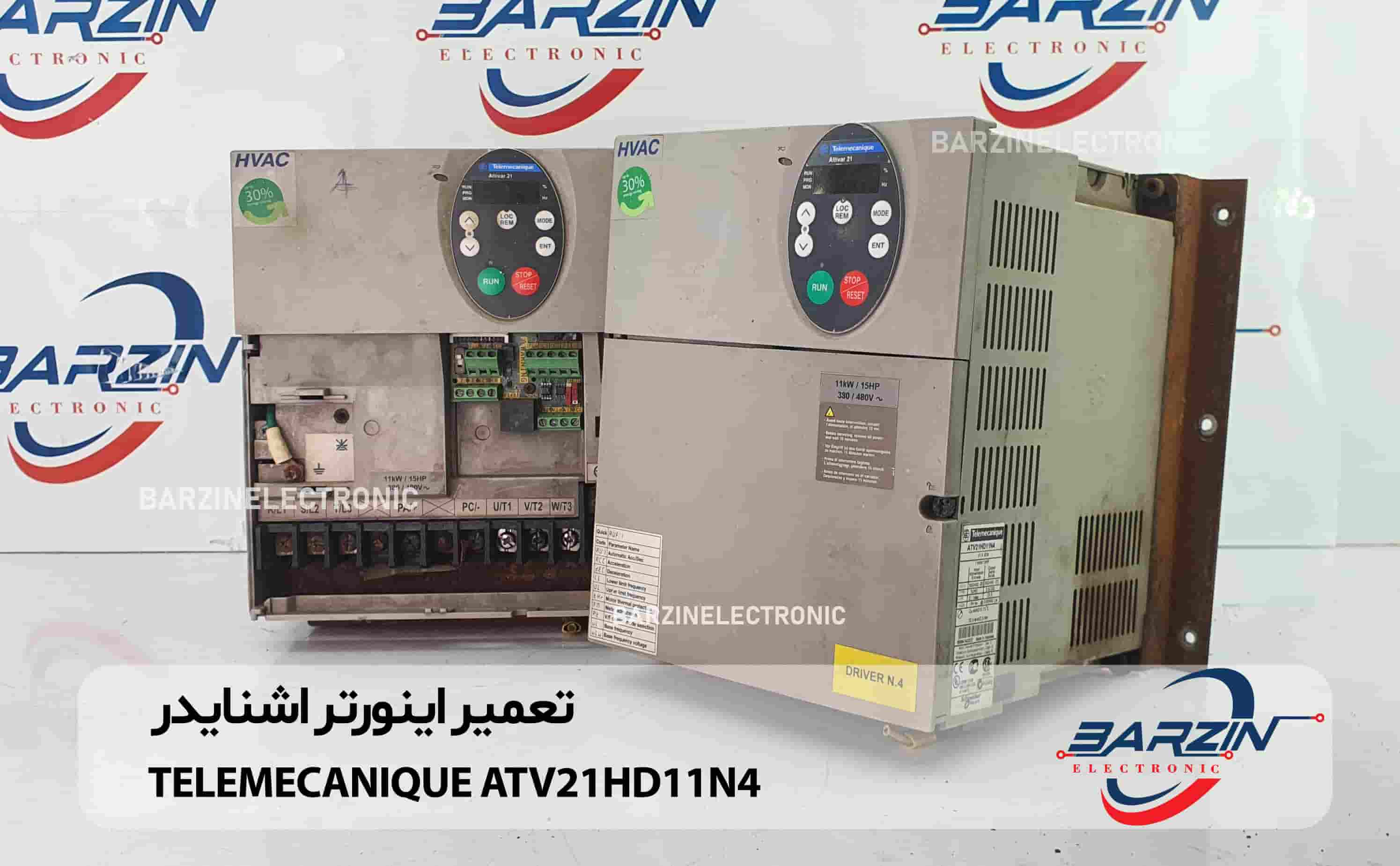

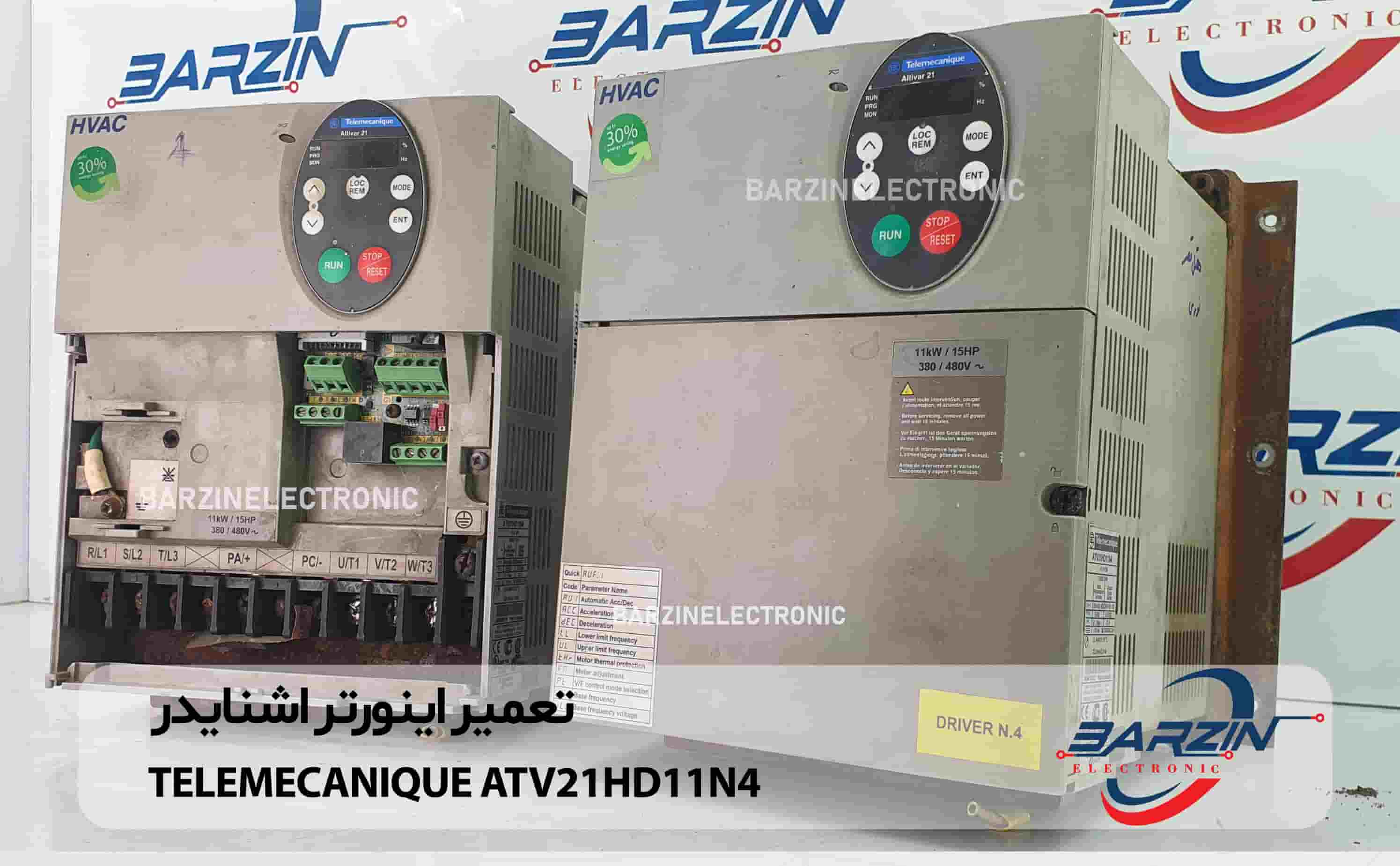

– درباره دستگاه

اینورتر اشنایدر TELENECANIQUE‑ATV21HD11N4 از سری Altivar 21 (ATV21) محصول شرکت Telemecanique (بعدها جزء Schneider Electric) است. اینورتر اشنایدر TELENECANIQUE‑ATV21HD11N4 با توان نامی 11 کیلووات (۱۵ اسب بخار)، مناسب برای کاربردهای HVAC شامل فن‌ها و پمپ‌ها طراحی شده است. اینورتر اشنایدر TELENECANIQUE‑ATV21HD11N4 دارای فیلتر EMC داخلی کلاس A و استاندارد حفاظتی IP20 است. همچنین اینورتر اشنایدر TELENECANIQUE‑ATV21HD11N4 قابلیت نصب فشرده و استفاده در تابلوهای استاندارد را دارد و برای کاربردهای صنعتی سبک و ساختمانی بسیار مناسب است. اینورتر اشنایدر TELENECANIQUE‑ATV21HD11N4 از لحاظ فنی در محدوده ولتاژ 380 تا 480 ولت AC سه‌فاز کار می‌کند و تا پایان سال ۲۰۱۲ تولید شد و خدمات پس از فروش آن تا پایان سال ۲۰۲۰ ادامه یافت.

– مشخصات فنی

اینورتر اشنایدر TELENECANIQUE‑ATV21HD11N4 دارای ویژگی‌های فنی تعریفی است که آن را به گزینه‌ای کاربردی در حوزه HVAC تبدیل کرده است.

– توان و ولتاژ

اینورتر اشنایدر TELENECANIQUE‑ATV21HD11N4 با توان 11 کیلووات (۱۵ HP) و جریان اسمی حدود 22.5 آمپر کار می‌کند و مناسب برای موتورهای سه‌فاز است. اینورتر اشنایدر TELENECANIQUE‑ATV21HD11N4 در بازه ولتاژ 400–480 ولت AC قابل بهره‌برداری است.

– فیلتر داخلی و کیفیت توان

اینورتر اشنایدر TELENECANIQUE‑ATV21HD11N4 دارای فیلتر داخلی EMC کلاس A است. اینورتر اشنایدر TELENECANIQUE‑ATV21HD11N4 با این فناوری، اعوجاج هارمونیک (THDi) را تا حدود کمتر از ۳۰٪ کاهش می‌دهد و بدون نیاز به فیلتر خارجی قابلیت استفاده در محیط‌های حساس را دارد. تکنولوژی کاهش ظرفیت نیز در اینورتر اشنایدر TELENECANIQUE‑ATV21HD11N4 به‌کار رفته است تا عملکرد بهینه‌ای ارائه دهد.

– طراحی و نصب

اینورتر اشنایدر TELENECANIQUE‑ATV21HD11N4 طراحی فشرده و قابل نصب کنار هم (side‑by‑side) دارد که به صرفه‌جویی در فضای تابلو کمک می‌کند. همچنین اینورتر اشنایدر TELENECANIQUE‑ATV21HD11N4 دارای نمایشگر ۴ رقمی LED با کی‌پد ۷ دکمه‌ای است تا تنظیمات پارامتری به‌سادگی انجام شود.

– ورودی‌ها و خروجی‌ها

اینورتر اشنایدر TELENECANIQUE‑ATV21HD11N4 دارای:

۳ ورودی دیجیتال
۱ ورودی آنالوگ
۲ خروجی رله‌ای (یک مثبت و یک مثبت/منفی)
۱ خروجی آنالوگ

– ارتباطات و پروتکل‌ها

برای ارتباط با سیستم‌های کنترل ساختمان، اینورتر اشنایدر TELENECANIQUE‑ATV21HD11N4 قابلیت نصب کارت‌های اختیاری شامل LonWorks، Metasys N2، BACnet و Apogee FLN را دارد. اینورتر اشنایدر TELENECANIQUE‑ATV21HD11N4 با استانداردهای بین‌المللی مانند CE، UL، CSA، C‑Tick نیز سازگار است.

– دیگر مشخصات

اینورتر اشنایدر TELENECANIQUE‑ATV21HD11N4 دارای معیار حفاظتی IP20 (و برخی مدل‌ها IP21)، گستره کنترل سرعت 1:50، اورلود 110٪ برای ۶۰ ثانیه، دمای کاری حدود –۱۰ تا ۴۰ درجه سانتی‌گراد، ابعاد حدود ۱۸۰×۱۷۰×۲۳۰ میلی‌متر و وزن نزدیک به ۶ کیلوگرم است.

– قابلیت‌ها و کاربردهای اصلی

اینورتر اشنایدر TELENECANIQUE‑ATV21HD11N4 مجموعه‌ای از قابلیت‌های ویژه را فراهم می‌کند که آن را برای کاربردهای HVAC به گزینه‌ای مطلوب تبدیل کرده‌اند.

– کنترل دقیق و رنج وسیع سرعت

اینورتر اشنایدر TELENECANIQUE‑ATV21HD11N4 توانایی کنترل سرعت موتور را در محدوده بسیار گسترده (نسبت 1:50) دارد. این ویژگی به اپراتورها امکان کنترل دقیق جریان و فشار در فن‌ها و پمپ‌ها را می‌دهد. از اینورتر اشنایدر TELENECANIQUE‑ATV21HD11N4 می‌توان برای تنظیم دقیق دبی هوا یا جریان مایع در سامانه‌های تهویه مطبوع و گردش آب استفاده کرد.

– کنترل انرژی و بهره‌وری

اینورتر اشنایدر TELENECANIQUE‑ATV21HD11N4 با دارا بودن فناوری کاهش ظرفیت و تنظیم خودکار شتاب و بار موتور، مصرف انرژی را بهینه می‌کند. در برنامه‌هایی که بار در طول زمان متغیر است، مانند تغییر دور فن یا پمپ، اینورتر اشنایدر TELENECANIQUE‑ATV21HD11N4 می‌تواند به کاهش محسوس مصرف برق منجر شود، تا ۷۰٪ صرفه‌جویی انرژی در مقایسه با کنترل‌های سنتی گزارش شده است.

– EMC مناسب برای پایداری عملکرد

داشتن فیلتر EMC داخلی کلاس A در اینورتر اشنایدر TELENECANIQUE‑ATV21HD11N4 به معنای کاهش نویز الکترومغناطیسی و اعوجاج جریان است. این ویژگی از اختلالات الکترونیکی جلوگیری کرده و به ثبات عملکرد کمک می‌کند، به‌ویژه در ساختمان‌هایی با تجهیزات حساس.

– ایجاد قابلیت اتصال به سیستم‌های مدیریت ساختمان

اینورتر اشنایدر TELENECANIQUE‑ATV21HD11N4 می‌تواند به سیستم‌های اتوماسیون ساختمان از طریق کارت‌های ارتباطی اتصال یابد. پروتکل‌هایی مثل BACnet، Modbus، LonWorks و Metasys N2 امکان ادغام با سیستم‌های مرکزی را فراهم می‌آورند. بنابراین، کنترل از راه دور، مانیتورینگ و برنامه‌ریزی عملکرد در سطح ساختمان به‌راحتی میسر است.

– طراحی اقتصادی و مناسب برای HVAC

اینورتر اشنایدر TELENECANIQUE‑ATV21HD11N4 با طراحی اقتصادی و تعداد مناسب ویژگی‌ها، گزینه‌ای مقرون به صرفه برای سیستم‌های تهویه و پمپاژ کوچک تا متوسط است. نصب آسانِ plug-and-drive آن، هزینه‌های اجرای اولیه را کاهش می‌دهد.

– نصب فشرده و صرفه‌جویی در فضا

ابعاد فشرده اینورتر اشنایدر TELENECANIQUE‑ATV21HD11N4 (۱۸۰×۱۷۰×۲۳۰ میلی‌متر) امکان نصب کنار هم روی ریل DIN را فراهم می‌کند. این ویژگی به خصوص در تابلوهای پیچیده با محدودیت فضا اهمیت دارد.

– ویژگی‌های حفاظتی پایه

اینورتر اشنایدر TELENECANIQUE‑ATV21HD11N4 انواع محافظت‌ها را ارائه می‌دهد، مانند افزایش جریان (OLP)، افزایش توان (OPP)، افت ولتاژ (UVP)، جریان کوتاه (SCP)، دمای بالا (OTP) و افت ولتاژ ناگهانی (BOP). اینورتر اشنایدر TELENECANIQUE‑ATV21HD11N4 با این محافظت‌ها می‌تواند در شرایط غیرایده‌آل محیطی عملکرد امن‌تری داشته باشد.

– استفاده متنوع اما محدود به HVAC

اینورتر اشنایدر TELENECANIQUE‑ATV21HD11N4 به طور خاص برای بارهای متغیر مثل پمپ‌ها و فن‌ها طراحی شده است. در نتیجه، استفاده در کاربردهای کاملاً صنعتی یا بارهای سنگین و مستمر ممکن است عملکرد بهینه را به همراه نداشته باشد. با این حال، در بسیاری از ساختمان‌ها و صنایع سبک، اینورتر اشنایدر TELENECANIQUE‑ATV21HD11N4 بسیار پاسخگو است.

– مزایا

اینورتر اشنایدر TELENECANIQUE‑ATV21HD11N4 دارای مجموعه‌ای از مزایای مشخص است:

-نصب آسان و فشرده – طراحی کوچک و نصب کنار هم (side‑by‑side) نصب سریع و صرفه‌جویی در فضای تابلو را فراهم می‌کند. اینورتر اشنایدر TELENECANIQUE‑ATV21HD11N4 مناسب تابلوهای استاندارد DIN است.
-فیلتر EMC داخلی – نیازی به تجهیزات خارجی ندارد و کمک می‌کند اختلالات نویزی کاهش یابد.
-کاهش اعوجاج هارمونیک – THDi پایین‌تر از ۳۰٪، کیفیت توان بهتر را تأمین می‌کند.
-کنترل انرژی و بهره‌وری بالا – تنظیم خودکار شتاب و بار به‌علاوه تکنولوژی کاهش ظرفیت مصرف انرژی را پایین می‌آورد (بعضاً تا ۷۰٪ صرفه‌جویی گزارش شده).
-ارتباط‌پذیری گسترده – امکان اتصال به سیستم‌های مدیریت ساختمان از طریق کارت‌های اختیاری.
-سازگاری بین‌المللی – استانداردهای CE، UL، CSA، C‑Tick را پشتیبانی می‌کند.
-محافظت پایه مناسب – با مجموعه‌ای از حفاظت‌های معمول از جمله جریان، ولتاژ، دما و … قابل اعتماد است.
-قیمت مناسب برای HVAC – مدل اقتصادی با امکانات کاربردی در حوزه فن‌ها و پمپ‌ها.
-قابلیت جایگزینی با مدل‌های جدیدتر – با توقف تولید در سال ۲۰۱۲، ولی همچنان در بازارهای دوم قابل یافتن است.
-قالب قدرتمند برای کاربردهای متوسط – توان 11 kW برای بسیاری از سیستم‌های HVAC کوچک تا متوسط کفایت می‌کند.

– معایب و محدودیت‌ها

با تمامی مزایا، اینورتر اشنایدر TELENECANIQUE‑ATV21HD11N4 محدودیت‌هایی نیز دارد:

-توقف تولید (2012) و پایان خدمات (2020) – تولید اینورتر اشنایدر TELENECANIQUE‑ATV21HD11N4 در پایان دسامبر ۲۰۱۲ متوقف شد و خدمات پس از فروش تا پایان دسامبر ۲۰۲۰ ادامه داشت. این امر تأمین قطعات یدکی و تعمیر را دشوار می‌سازد.
-فاقد ویژگی‌های مدرن – مدل‌های جدیدتری با کنترل برداری (vector control)، سنسور بدون اصطکاک، و ارتباط بی‌سیم وجود دارند که اینورتر اشنایدر TELENECANIQUE‑ATV21HD11N4 فاقد آن‌هاست.
-محدودیت در ورودی‌ها/خروجی‌ها – تنها یک ورودی آنالوگ، دو خروجی رله‌ای و یک خروجی آنالوگ؛ فاقد خروجی دیجیتال اختصاصی.
-فقط ولتاژ 400–480V – در کاربردهای ولتاژ پایین‌تر (مثلاً 230V) قابل استفاده نیست.
-مناسب برای HVAC، نه صنایع سنگین – طراحی شده برای بارهای متغیر و متوسط؛ در محیط‌های صنعتی با بار سنگین، عملکرد ممکن است مناسب نباشد.
-قیمت در بازار دست‌دوم – در برخی بازارها، به‌ویژه ایران یا سایر کشورها، قیمت مدل‌های توقف تولیدی ممکن است بالاتر از گزینه‌های جدیدتر باشد.
-سطح حفاظت پایین‌تر – حفاظت‌های پیشرفته مثل تشخیص ارتعاش، نگهداری پیشگویانه یا تشخیص موتور تعبیه‌شده در مدل‌های روز را ندارد.
-محدودیت دمای کاری – دمای کاری تا حدود 40 °C؛ در شرایط گرم یا در تابلوهای بدون تهویه، احتمال گرم شدن یا خرابی بیشتر است.
-عدم پشتیبانی فنی رسمی – پس از سال 2020، شرکت دیگر خدمات رسمی ارائه نمی‌دهد و مستلزم اتکا به بازار دست‌دوم یا تعمیرکاران مستقل است.
-عدم توانایی تحمل بارهای برگشتی – برخی کاربردها نظیر پمپ‌های با برگشت انرژی فاقد مکانیزم بازیابی انرژی هستند و ممکن است اینورتر آسیب ببیند.

دلایل رایج خرابی

خرابی‌های رایج در اینورتر اشنایدر TELENECANIQUE‑ATV21HD11N4 معمولاً ناشی از عوامل زیر هستند:

– گرمای بیش از حد و تهویه ناکافی

استفاده در تابلوهای بدون تهویه مناسب یا حرارت محیط بالا باعث گرم شدن اجزای حساس (مانند IGBT، خازن‌ها) می‌شود؛ اینورتر اشنایدر TELENECANIQUE‑ATV21HD11N4 ممکن است به‌علت حرارت زیاد دچار سوختگی یا کاهش طول عمر گردد.

– نوسانات ولتاژ یا کیفیت پایین برق

افت ناگهانی ولتاژ، نویز یا نوسان شدید برق ورودی می‌تواند به کنترل الکترونیکی اینورتر اشنایدر TELENECANIQUE‑ATV21HD11N4 آسیب برساند یا باعث عملکرد ناپایدار گردد.

– نویز الکترومغناطیسی (EMI) بیش‌از اندازه

گرچه اینورتر اشنایدر TELENECANIQUE‑ATV21HD11N4 دارای فیلتر داخلی است، اما در شرایط با کابل کشی طولانی یا محیط‌های نویزی شدید، ممکن است EMI عملکرد یا مدارهای کنترلی را مختل کند.

– بار مکانیکی شدید یا قفل موتور

اگر موتور به‌دلیل بار زیاد یا قفل شفت مواجه شود، اینورتر اشنایدر TELENECANIQUE‑ATV21HD11N4 امکان حفاظت دارد ولی در شرایط تکراری یا مکرر، IGBT یا سایر اجزا ممکن است آسیب ببینند.

– سیگنال‌های ورودی/خروجی ناپایدار یا نویزی

سیگنال آنالوگ یا دیجیتال ناپایدار یا نویزدار می‌تواند باعث رفتار غیرعادی یا استفاده اشتباه از پارامترها و در نهایت خرابی در اینورتر اشنایدر TELENECANIQUE‑ATV21HD11N4 شود.

– تنظیمات پارامتری نادرست

تنظیم شتاب، جریان نامی، ظرفیت بار یا پارامترهای دیگر در مقدار اشتباه ممکن است باعث کارکرد خارج از طراحی و کاهش عمر دستگاه شود.

– شرایط محیطی نامطلوب

رطوبت بالا، گرد و غبار، مواد خورنده یا گازهای صنعتی می‌تواند درون اینورتر اشنایدر TELENECANIQUE‑ATV21HD11N4 نفوذ کرده و باعث خوردگی یا خرابی اجزای داخلی گردد.

– عملکرد طولانی مدت نزدیک به حداکثر بار

کار طولانی اینورتر اشنایدر TELENECANIQUE‑ATV21HD11N4 در توان نامی یا بالاتر باعث پیر شدن قطعات الکترونیکی، کاهش کارایی خازن‌ها و در نهایت خرابی می‌شود.

– انرژی برگشتی یا Regeneration

در برخی کاربردها مانند پمپ یا فن، انرژی برگشتی ممکن است وارد اینورتر اشنایدر TELENECANIQUE‑ATV21HD11N4 شود و در صورت نبود مکانیزم مناسب، این امر می‌تواند آسیب‌زا باشد.

– فراوان نبودن قطعات یدکی

پس از توقف خدمات رسمی، یافتن قطعات اصلی یا تعمیر حرفه‌ای اینورتر اشنایدر TELENECANIQUE‑ATV21HD11N4 دشوار است. استفاده از قطعات غیراصلی ممکن است منجر به خرابی زودرس یا عملکرد ناایمن شود.

– جمع‌بندی نهایی

اینورتر اشنایدر TELENECANIQUE‑ATV21HD11N4 از سری Altivar 21، یک گزینه کارآمد برای کنترل موتورهای فن و پمپ با توان 11 kW در سیستم‌های HVAC است. این اینورتر ویژگی‌هایی مانند نصب فشرده، فیلتر EMC داخلی، کنترل دقیق سرعت، ارتباط‌پذیری پروتکلی و صرفه‌جویی انرژی را ارائه می‌دهد. با این حال، توقف تولید، فقدان ویژگی‌های مدرن، محدود بودن I/O، و دشواری در تأمین قطعات، چالش‌هایی هستند که باید در نظر گرفته شوند.

در کاربردهایی با بار متغیر و نیاز واقعی به کنترل مصرف انرژی در تهویه یا گردش آب، اینورتر اشنایدر TELENECANIQUE‑ATV21HD11N4 گزینه‌ای اقتصادی و قابل اتکا است. ولی در مواردی که نیاز به تکنولوژی‌های پیشرفته‌تر، کنترل برداری، یا شرایط کاری شدید صنعتی وجود دارد، بهتر است به مدل‌های جدیدتر و پشتیبانی‌شده روی آورد.
