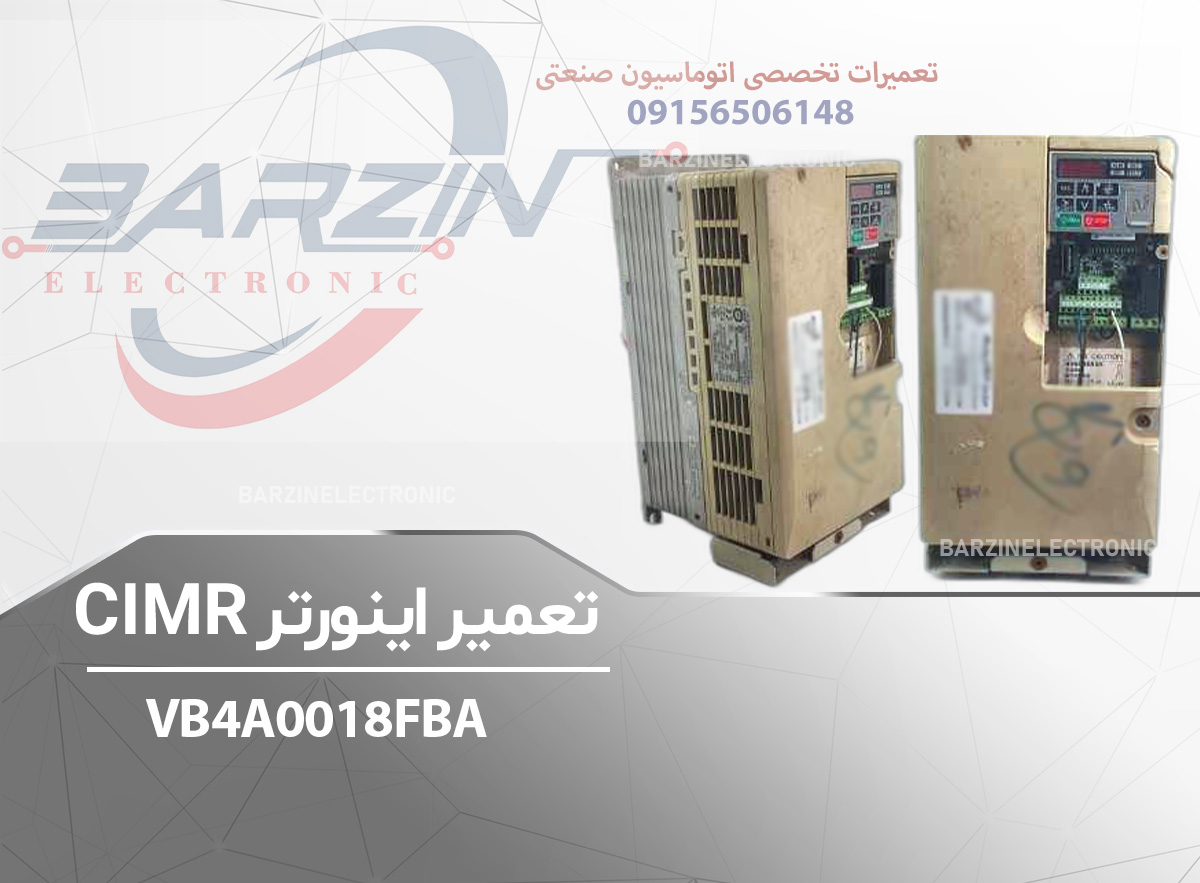

تعمیر اینورتر CIMR-VB4A0018FBA

۱. معرفی کلی اینورتر CIMR-VB4A0018FBA

اینورتر CIMR-VB4A0018FBA یکی از درایوهای کنترل دور موتور AC ساخت شرکت YASKAWA ژاپن و متعلق به سری V1000 / V1000 B4 است. این سری به دلیل پایداری بالا، دقت کنترلی مناسب و عملکرد قابل اعتماد در محیط‌های صنعتی، کاربرد گسترده‌ای در خطوط تولید، ماشین‌آلات CNC، پمپ‌ها، فن‌ها و نوار نقاله‌ها دارد.

وظیفه اصلی این اینورتر، کنترل سرعت، گشتاور و جهت چرخش موتور القایی سه‌فاز با تغییر فرکانس و ولتاژ خروجی است. مدل CIMR-VB4A0018FBA برای توان‌های متوسط طراحی شده و معمولاً در کاربردهای صنعتی پیوسته استفاده می‌شود.

۲. نقش اینورتر در سیستم‌های صنعتی و اتوماسیون

اینورتر در سیستم‌های اتوماسیون نقش قلب کنترلی موتور را دارد و باعث:

• کاهش مصرف انرژی

• راه‌اندازی نرم موتور (Soft Start)

• افزایش عمر موتور و گیربکس

• کنترل دقیق سرعت و گشتاور

• حفاظت موتور در برابر خطاهای الکتریکی

می‌شود.

در سیستم‌های PLC و CNC، اینورتر معمولاً از طریق ورودی‌های دیجیتال/آنالوگ یا ارتباط سریال (Modbus) فرمان می‌گیرد و اطلاعات خطا و وضعیت را بازمی‌گرداند.

۳. ساختار داخلی اینورتر CIMR-VB4A0018FBA

۳-۱. بخش قدرت (Power Section)

این بخش شامل:

• یکسوساز ورودی (Rectifier Diodes)

• خازن‌های DC Link

• ماژول IGBT

• مدار اسنابر و فیلتر EMI

است و بیشترین خرابی‌ها نیز در همین قسمت رخ می‌دهد.

۳-۲. بخش کنترل (Control Board)

برد کنترل شامل:

• میکروکنترلر اصلی

• مدار درایور IGBT

• ورودی‌ها و خروجی‌های فرمان

• مدار اندازه‌گیری جریان و ولتاژ

خرابی این بخش معمولاً به صورت خطاهای نرم‌افزاری یا عدم شناسایی فرمان دیده می‌شود.

۳-۳. سیستم خنک‌کننده

• فن خنک‌کننده

• هیت‌سینک آلومینیومی

• سنسور دما (NTC)

خرابی فن یا انسداد مسیر هوا از دلایل شایع Overheat است.

۴. دیتاشیت فنی CIMR-VB4A0018FBA

جدول مشخصات فنی

۵. اصول عملکرد اینورتر

مراحل عملکرد به صورت زیر است:

1. AC ورودی توسط پل دیودی به DC تبدیل می‌شود

2. خازن‌های DC Link ولتاژ را صاف می‌کنند

3. IGBTها با سوئیچینگ PWM، ولتاژ و فرکانس متغیر تولید می‌کنند

4. موتور با سرعت و گشتاور کنترل‌شده می‌چرخد

کنترل دقیق پارامترها از طریق منوی تنظیمات انجام می‌شود.

۶. کاربردهای صنعتی CIMR-VB4A0018FBA

• نوار نقاله‌ها

• ماشین‌آلات بسته‌بندی

• پمپ‌ها و فن‌ها

• دستگاه‌های CNC سبک

• میکسرها و اکسترودرها

• خطوط تولید پیوسته

۷. مزایا و معایب

جدول مزایا

جدول معایب

۸. خطاهای رایج CIMR-VB4A0018FBA و راهکار تعمیر

جدول خطاها و راهکارها

۹. مراحل اصولی تعمیر اینورتر

۹-۱. بررسی اولیه

• تست ظاهری

• بررسی بوی سوختگی

• تست فیوزها

۹-۲. تست بخش قدرت

• تست دیودها

• تست IGBT با مولتی‌متر

• بررسی خازن‌ها (ESR)

۹-۳. تست برد کنترل

• بررسی ولتاژهای تغذیه

• تست کریستال و میکروکنترلر

• بررسی اپتوکوپلرها

۱۰. نکات ایمنی در تعمیر

⚠️ هشدار:
خازن‌های DC حتی پس از خاموشی تا چند دقیقه ولتاژ خطرناک دارند.

• تخلیه کامل خازن‌ها

• استفاده از دستکش عایق

• عدم اتصال موتور معیوب

• رعایت ارت مناسب

۱۱. نگهداری و افزایش عمر اینورتر

• تمیزکاری دوره‌ای هر ۶ ماه

• بررسی عملکرد فن

• کنترل سفت بودن ترمینال‌ها

• جلوگیری از رطوبت و گرد و غبار

• استفاده از فیلتر ورودی مناسب

۱۲. جمع‌بندی نهایی

اینورتر YASKAWA CIMR-VB4A0018FBA یک درایو صنعتی قدرتمند، دقیق و بادوام است که در صورت نصب صحیح، نگهداری مناسب و تعمیر اصولی می‌تواند سال‌ها بدون مشکل کار کند. شناخت ساختار داخلی، خطاهای رایج و روش‌های تست، نقش مهمی در کاهش هزینه‌های تعمیر و توقف خط تولید دارد.
