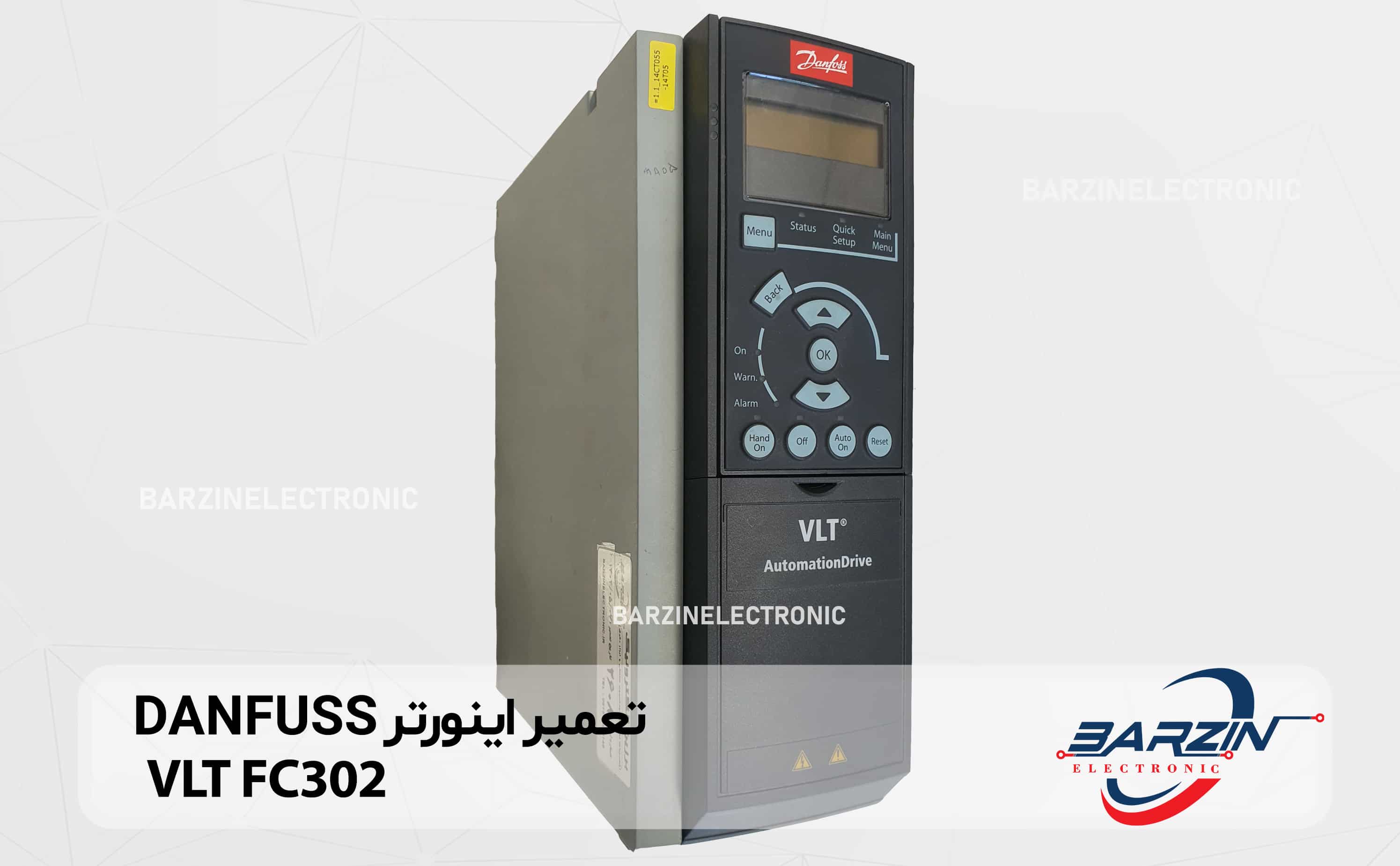

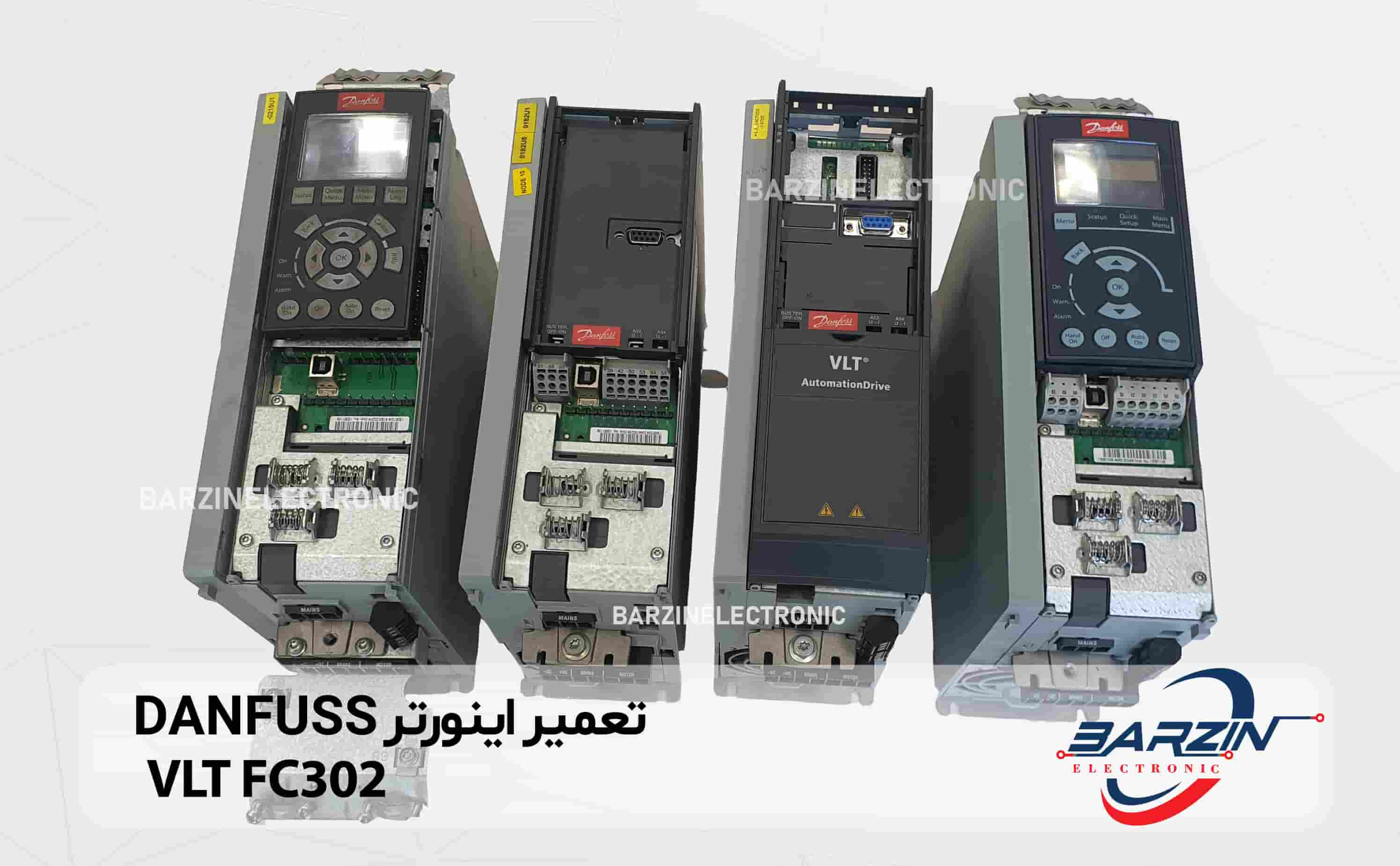

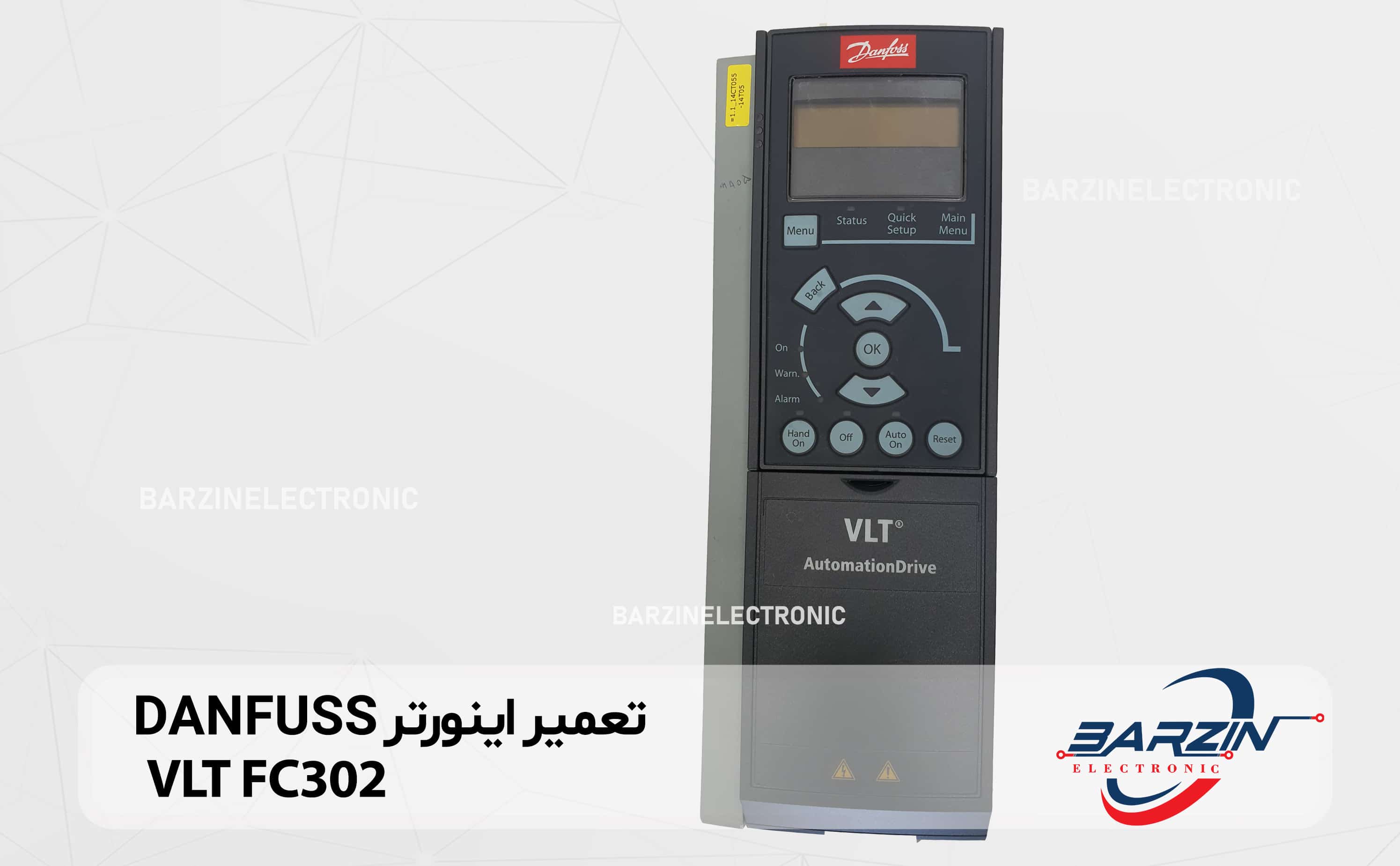

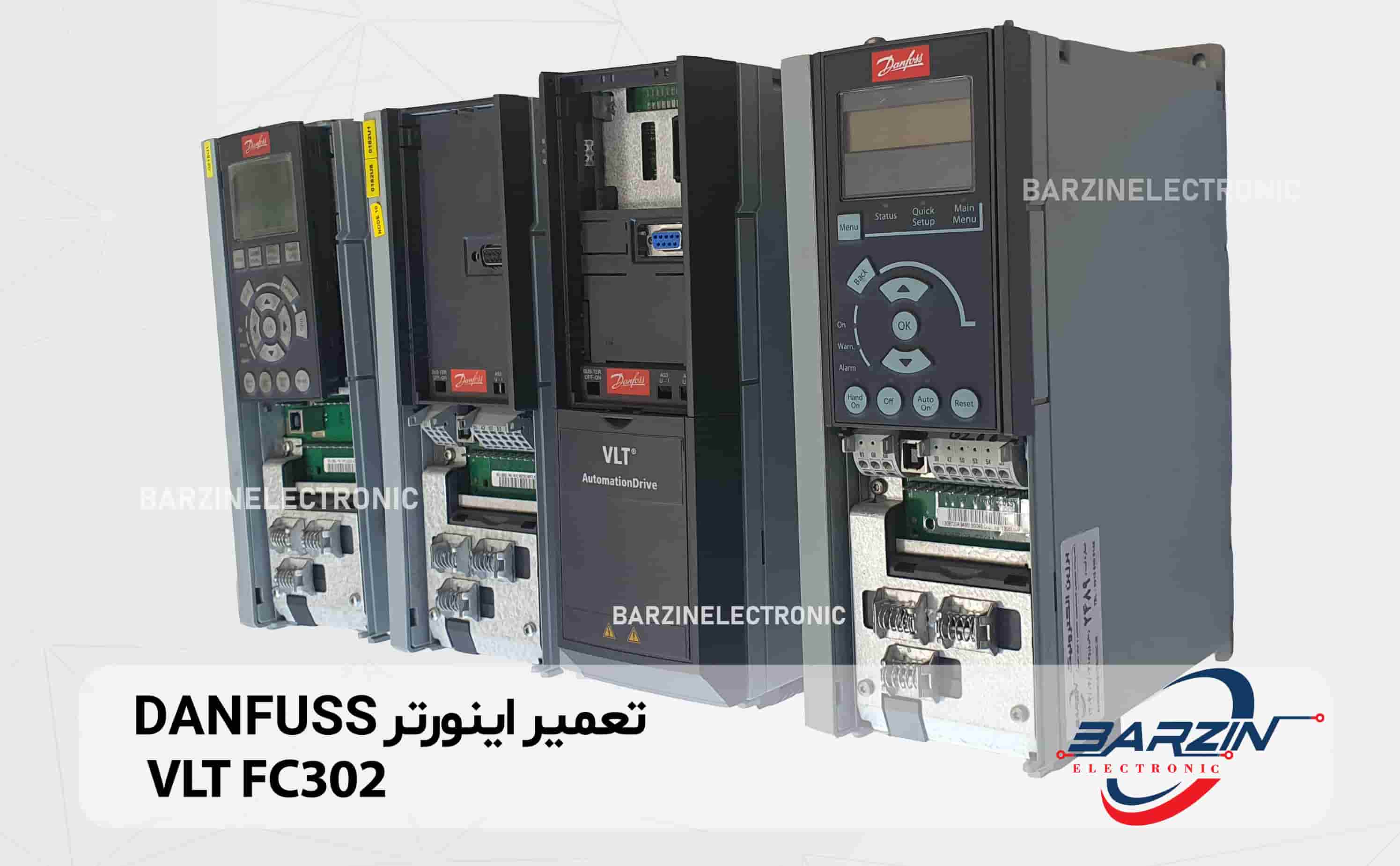

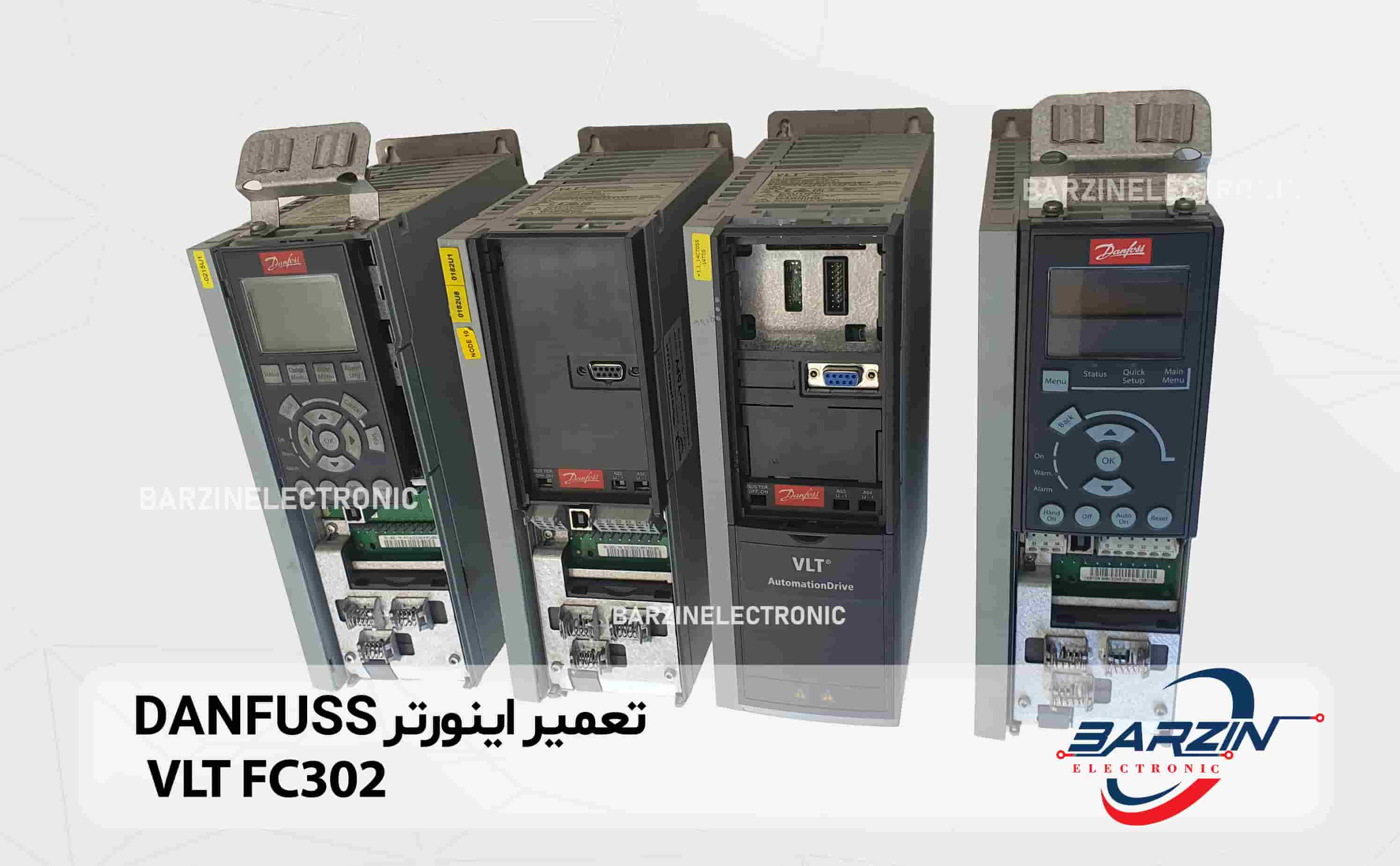

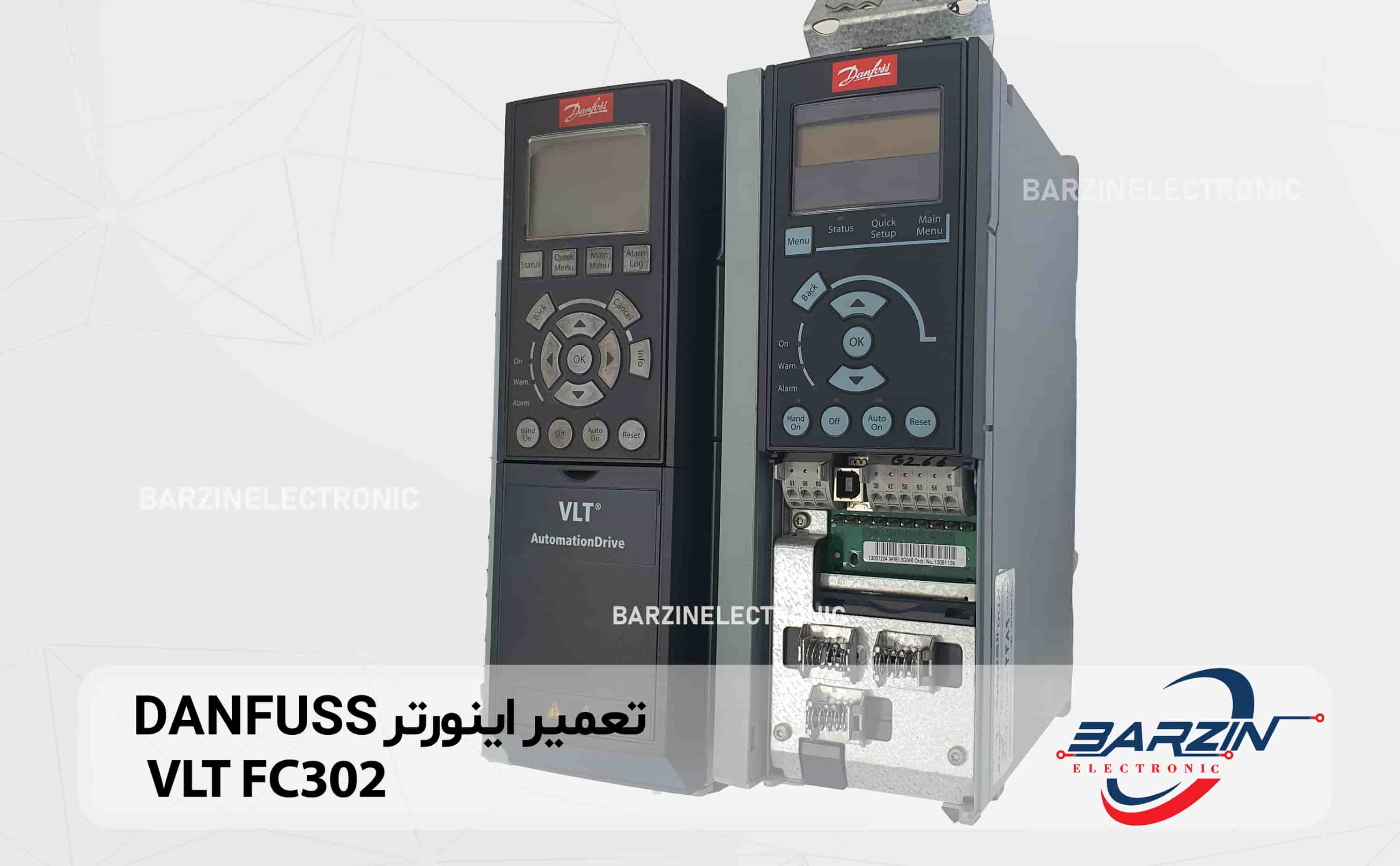

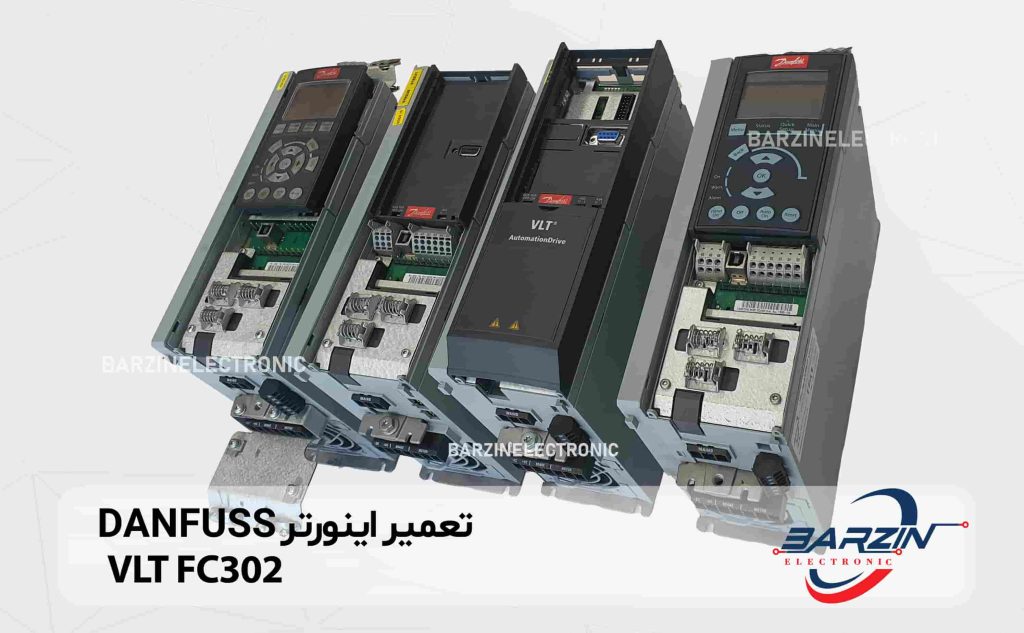

تعمیر اینورتر DANFOSS VLT FC302

تعمیر اینورتر DANFOSS VLT FC302

معرفی کامل VLT FC 302

Danfoss VLT® AutomationDrive FC 302 یک درایو فرکانس متغیر (VFD) سطح صنعتی از خانواده FC 300 است که برای کاربردهای پیچیده اتوماسیون طراحی شده است. این مدل با طیف توان گسترده (تقریباً 0.25 کیلووات تا حدود 710 کیلووات، برابر 1000 اسب بخار) عرضه می‌شود و دارای کنترل‌های پیشرفته‌ از جمله V/Hz، کنترل برداری (vector control) و کنترل حرکت (motion control) داخلی است. یکی از ویژگی‌های برجسته FC 302 این است که قلب آن یک نرم‌افزار قابل برنامه‌ریزی است که می‌تواند جایگزین کنترلگر‌های سروو شود. این مدل در دیاگرام مدل FC 302P… نشان می‌دهد (P به معنی توان بر حسب کیلووات).

نسخه‌های مختلف در دو نوع: FC 301 (غیر حرکت-کنترل) و FC 302 (با IMC داخلی) تولید می‌شوند. همچنین این سری در انواع IP20 تا IP55 و برخی مدل‌های قابل نصب در محیط‌های صنعتی یا دریایی در دو نوع مرکزی و غیرمتمرکز (Decentralised) عرضه شده‌اند.

عناصر مهم:

* پانل کنترل محلی (LCP) گرافیکی یا عددی
* ارتباطات متنوع از جمله Modbus RTU، CANopen، PROFIBUS، PROFINET، EtherCAT به‌وسیله کارت‌های MCA
* طراحی ماژولار با امکانات توسعه مانند کارت I/O اضافی، brake chopper، conformal coating، EMC filter

ویژگی‌ها و مزایای FC 302

کنترل پیشرفته و حرکت دقیق

FC 302 دارای کنترل حرکت (Integrated Motion Controller – IMC) داخلی است که امکان اجرای برنامه‌های موقعیت‌گیری، شتاب/سرعت، همگام‌سازی محور‌ها و برنامه‌ریزی پیچیده را بدون نیاز به PLC یا درایو سروو جداگانه فراهم می‌کند — این موضوع هزینه کلی سیستم را کاهش می‌دهد.

کارایی و مدیریت انرژی

این درایو با ویژگی‌هایی مانند Automatic Motor Tuning (AMT)،Automatic Energy Optimizer (AEO)، و کنترل برداری بهره‌وری مصرف برق را افزایش می‌دهد؛ همچنین توانایی مدیریت انرژی برگشتی (regenerative braking) را در مدل‌های دارای brake chopper دارد.

طراحی حرارتی – هیت سینک با کانال‌پشت (back-channel cooling)

برای قاب‌های D, E و F، طراحی جدیدی ارائه شده که گرما را بهتر دفع می‌کند و طول عمر قطعات الکترونیکی را افزایش می‌دهد؛ مناسب برای محیط‌هایی با دمای بالا یا غبار صنعتی.

محدوده دمای عملکرد بالا بدون derating

قابلیت کار در دمای محیط از −۲۵ تا +۵۰ درجه سانتی‌گراد بدون کاهش قدرت، باعث انعطاف‌پذیری نصب در شرایط سخت می‌شود.

ابزارهای تشخیصی و وضعیت حفظی

امکان Condition-Based Maintenance (CBM)، مانیتورینگ وضعیت مانند دمای PCB، وضعیت فن، DC bus و هشدارهای پیشگیرانه برای نگهداری پیش‌گیرانه طراحی شده‌اند؛ همچنین استفاده از نرم‌افزار **MCT10** امکان مشاهده، تنظیم، بروزرسانی firmware و ذخیره/بارگذاری پارامترها را از طریق USB یا شبکه فراهم می‌کند.

ارتباطات گسترده و پروتکل‌های پشتیبانی‌شده

با استفاده از کارت‌های MCA125، MCA107 و MCA121، این درایو می‌تواند با انواع PLC و شبکه صنعتی ارتباط برقرار کند؛ در بعضی نسخه‌ها اتصالات EtherCAT داخلی نیز وجود دارد.

نصب و راه‌اندازی آسان

پشتیبانی از plug-in technology برای نصب سریع و upgrades و نرم‌افزار GUI برای تنظیم ساده پارامترها، سرعت راه‌اندازی را افزایش می‌دهد.

پشتیبانی و مستندات

Danfoss اسناد فنی گسترده‌ای دارد شامل Operating Guide، Programming Guide و Design Guide به‌روز که برای FC Modular تا Rev 2025 منتشر شده‌اند.

معایب و نقاط ضعف

پیچیدگی تنظیم پارامترها

بیش از صدها پارامتر تنظیم برای کنترل دقیق وجود دارد که نیازمند دانش فنی بالاست؛ بسیاری از کاربران Reddit از سخت بودن تنظیمات سریع شکایت کرده‌اند، خصوصاً در مواقعی که رمز عبوری فعال است یا پارامترها قفل شده‌اند.

حساسیت محیطی – مشکلات فن و گرما

تعدادی تجربه نشان داده است که در محیط‌های گرد و غباری فن داخلی FC 302 سریعاً می‌تواند قفل کند و منجر به خطا یا خاموشی شود. گفته شده برخی برندها از جمله ABB یا Schneider دوام بیشتری دارند، خصوصاً با پوشش conformal یا IP مناسب.

باگ‌های نرم‌افزاری Firmware

در نسخه firmware 9.03 شناخته‌شده است که اگر output relay برای کنترل ترمز مکانیکی تنظیم شده باشد، خطای A8 DC BUS low هنگام قطع و وصل برق رخ می‌دهد. Danfoss در حال رفع این مشکل است، اما برخی کاربرها مجبور به mask کردن آن هستند با پارامتر auto-.

فراموشی ذخیره‌سازی تنظیمات

کاربران گزارش داده‌اند که اگر بعد از تنظیم پارامتر از طریق LCP، داده‌ها در درایو ذخیره نشوند، پس از خاموش شدن همه پارامترها به پیش‌فرض بازمی‌گردند. پارامتر 0‑50 (LCP Copy) باید اجرا شود تا اطلاعات منتقل شود.

حساسیت به نویز و کابل‌کشی

خرابی‌های میکروکنترلر به دلیل نویز روی خطوط ارتباطی، emc نامناسب یا اتصالات زمین ضعیف گزارش شده است. برخی کاربران مشکلات جدی ناشی از کابل‌های REMOTE و control دارند که فقط با تعویض کابل یا تنظیم EMC حل شده‌اند.

کاربردهای صنعتی و نمونه‌های استفاده

سامانه‌های پمپ، فن و HVAC

مدل FC 302 یا مدل‌های مشابه مانند FC 102 / FC 103 برای کاربردهای تهویه، تهویه مطبوع، پمپ‌ها، تهویه صنعتی، نظارت BMS عالی هستند. FC 302 با PID داخلی، Dry‑run detection، fire override و قابلیت اتصال به BMS سازگار است. کنترل مصرف انرژی و توقف نرم باعث کاهش هزینه‌های عملیاتی می‌شود.

نقاله‌ها، بسته‌بندی، همگام‌سازی حرکت

با IMC داخلی، می‌توان چند محور را هم‌زمان کنترل کرد، برای خطوط تولید صنایع غذایی، بسته‌بندی، چاپ، CNC و بالابرها (lifting applications) مناسب است.

جرثقیل، بالا‌بر، آسانسور

قابلیت Safe Torque Off، توقف نرم (coast-to-stop یا brake chopper)، و کنترل دقیق شتاب/سرعت باعث شده در این کاربردها FC 302 گزینه مناسبی باشد.

کاربردهای سنگین، معدن، مدیایی (دریایی)

قابلیت نصب IP55، conformal coating و مقاوم بودن در برابر دمای بالا باعث شده در محیط‌های دریایی، پتروشیمی و نیروگاهی کاربرد داشته باشد. برخی پروژه‌ها در کشتی‌ها، نفت و گاز، یا تولید مواد معدنی از آن استفاده می‌کنند.

حرکت دقیق در ماشین‌آلات

ماشین‌هایی که موقعیت و زمان‌بندی دقیق نیاز دارند، مانند چاپ صنعتی، pick‑and‑place، تولید قطعات wafer، فن‌آوری بالا، از قابلیت IMC داخلی FC 302 به جای سروو موتور بهره می‌برند.

دلایل رایج خرابی یا خطاهای شایع

خطاهای نمایشگر (LCP blink) یا بدون جواب

مثلاً نمایشگر چشمک‌زن عدد “000” روی LCP نشان‌دهنده وضعیت “manual off” است و باید RUN زده شود؛ در غیر این‌صورت ممکن است درایو خراب باشد. همچنین اگر پارامترهای نرم‌افزاری قفل یا رمزگذاری‌شده باشند، ممکن است LCP نتواند تغییر دهد.

خطاهای DC Bus هنگام deceleration

در هنگام توقف سریع (deceleration) با بارهای سنگین مانند فن‌های 90 kW، خطاهایی مانند DC bus over-voltage یا under-voltage بروز می‌دهد؛ راه حل: افزایش زمان ramp، تغییر به coast‑to‑stop یا نصب brake resistor .

پارامترهای نادرست ولتاژ یا جریان

مثلاً تنظیم درایو برای 400 V در حالی که موتور 230 V است، باعث آلارم overcurrent و توقف راه‌اندازی می‌شود؛ در خیلی موارد موتور توسط درایو محافظت می‌شود اما دانستن مطابقت پارامترهای موتورها ضروری است.

از دست رفتن تنظیمات پارامترها بعد از خاموشی

اگر فرآیند LCP Copy به EEPROM انجام نشود، تنظیمات پس از خاموش شدن به حالت کارخانه‌ای بازمی‌گردند. مراحل صحیح شامل توقف موتور، اجرای پارامتر 0‑50، انتخاب گزینه “All” و انتقال کامل تنظیمات است.

نویز روی خطوط کنترلی یا اتصالات ضعیف EMC

برخی خطاها تحت عنوان “EXCEPTIONS XXXX” در نتیجه نویز روی خطوط mains، motor یا control ایجاد شده‌اند. اصلاح EMC، اتصال مناسب تجهیزات زمین و استفاده از کابل‌کشی shielded برای حل مشکل لازم است.

firmware bugs داخلی

باگ‌هایی در firmware v9.03 وجود دارد که در خروجی ترمز مکانیکی باعث fault A8 می‌شود. Danfoss آگاه است و توصیه به بروزرسانی firmware کرده، یا temporary با mask کردن خطا از طریق پارامتر auto reset آن را دور می‌زند.

—

راهکارهای نصب، راه‌اندازی و نگهداری پیشنهادی

۱. انتخاب قاب مناسب IP و conformal coating: در محیط‌های غبار‌آلود یا نم‌دار از قاب IP54/IP55 و conformal coating استفاده کنید تا fan زود خراب نشود .
۲. تهویه و گردش هوا: نصب فن و فضای کافی برای تبادل هوا اهمیت دارد؛ فن‌ها را به‌صورت دوره‌ای بررسی و در صورت نیاز تعویض کنید.
۳. تنظیم اولیه پارامترها با دقت: ولتاژ، جریان و نوع موتور را طبق پلاک موتور تنظیم کرده و کنترل مورد نظر (V/Hz vs Vector vs IMC) را انتخاب کنید.
۴. ذخیره‌سازی تنظیمات:پس از تنظیم LCP، حتماً پارامترهای LCP را به درایو انتقال دهید با پارامتر 0‑50 و گزینه Copy.
۵. بروزرسانی firmware با MCT10: از نرم‌افزار MCT10 برای ارتقاء firmware، مشاهده نسخه و مدیریت پارامترها استفاده کنید. مشکلات اتصال USB در ویندوز ۱۰ برخی گزارش شده که نیاز به restart و نسخه جدید mct دارد.
۶. تنظیم توقف با بار سنگین: اگر خطای DC Bus رخ می‌دهد، ramp deceleration را افزایش دهید یا از coast‑to‑stop استفاده کرده یا brake resistor نصب نمایید.
۷. کنترل EMC: برای کاهش نویز، کابل‌های shielded استفاده و زمین مناسب فراهم کنید تا خطاهای micoprocessor در control کاهش یابد.

۸. تست دوره‌ای فن و شرایط محیطی: فن درون درایو سریعاً در شرایط غبارآلود خراب می‌شود؛ فیلتر هوای تابلو یا maintenance دوره‌ای توصیه می‌شود.

| کنترل دقیق سرعت + motion control داخلی | تنظیمات پیچیده، نیاز به آموزش تخصصی |
| مدیریت انرژی پیشرفته و efficiency بالا | قیمت بیش‌تر نسبت به مدل‌های ساده‌تر |
| طراحی حرارتی مؤثر (back‑channel cooling) | فن داخلی حساس به گرد و غبار |
| طیف وسیع توان و مدل‌های IP موردنیاز | حساس به خطا و نویز در کابل‌کشی |
| ابزار نرم‌افزاری MCT10 برای راه‌اندازی و بروزرسانی | باگ نرم‌افزاری در firmware برخی نسخه‌ها |
| ارتباط با شبکه‌های صنعتی متنوع | نیاز به حافظه EEPROM برای ذخیره‌سازی پارامترها |

فهرست مدل‌های مشابه Danfoss (سری‌های دیگر VLT)

در ادامه برخی از مدل‌های مشابه در خانواده Danfoss VLT که در بازار موجود هستند، به صورت لیست وار همراه توضیح مختصر معرفی شده‌اند:

* VLT® AutomationDrive FC 301: نسخه‌ای از سری FC 302 بدون IMC داخلی؛ مجوز کنترل V/Hz و vector control اما بدون امکان motion control پیچیده. مناسب برای کاربردهای HVAC و صنعتی اما نیاز به PLC برای حرکت دقیق.
* VLT® HVAC Drive FC 102: درایو ویژه HVAC با ویژگی‌های PID، Fire Override، Dry-run detection، Back-channel cooling و گزینه فیلتر EMC. توان از \~0.25 تا حدود 90 kW، ساختار سبک‌تر و مناسب تا IP55 ([Electric Automation Network][4]).
* VLT® Aqua Drive FC 202: مناسب برای کاربرد‌های آب و فاضلاب، پمپ‌ها و سیستم‌های صنعتی آب؛ دارای IP55، فیلتر RFI، LCP گرافیکی و گواهی‌های ویژه صنعت آب.
* VLT® Midi Drive FC 280: جایگزین سری قدیمی FC 2800 با ساختار جمع‌وجور، قابلیت retrofit آسان، مناسب برای کاربردهای صنعتی متوسط است؛ ساده‌تر و کم‌هزینه‌تر نسبت به FC 300.
* VLT® Micro Drive FC 51: مدل جمع‌وجور برای موتورها تا حدود 22/37 kW، با تنظیم ساده، فیلتر RFI داخلی و افزودن ویژگی‌های AEO/AMT؛ برای کاربردهای کوچک و نیمه‌صنعتی ایده‌آل است.
* VLT® AutomationDrive FC 360: نسل جدیدتر از خانواده FC 300 با ویژگی‌های اضافه مانند اتوماسیون بالاتر، امکان اتصال cloud، مانیتورینگ وضعیت بیشتر و رابط گرافیکی به‌روز.
* VLT® 12‑Pulse Drive: مناسب برای کاربردهای بسیار بزرگ (>250 kW) که نیاز به کاهش اعوجاج (harmonic distortion) دارند، در صنایع قدرت و نیروگاهی کاربرد دارد.

توضیحی درباره فهرست دقیق‌تر:

1. FC 301 و FC 302: سری AutomationDrive (حرکت دقیق بدون نیاز به PLC) با گزینه‌های متعدد.
2. FC 102 / FC 103: سری HVAC / Refrigeration Drive با ویژگی‌های BMS و HVAC.
3. FC 202: Aqua Drive ویژه مصارف پمپ و آب، مقاوم در شرایط محیطی IP55.
4. FC 280: میان‌رده با امکانات مناسب retrofit و جایگزینی ساده برای FC 2800.
5. FC 51: جمع‌وجور، مقرون‌به‌صرفه برای کاربردهای کوچک.
6. FC 360: نسل بالاتر با IoT و اتوماسیون پیشرفته.
7. 12‑Pulse Drive: برای توان‌های بالا با نیاز به کنترل هارمونیک شبکه.

نکات تکمیلی و توصیه‌های نهایی

* دانلود راهنمای رسمی Danfoss: Operating Guide، Programming Guide و Design Guide به‌روز (ژانویه تا مارس ۲۰۲۵) را از سایت رسمی Danfoss دانلود و مطالعه کنید.
* اگر به کنترل حرکت نیاز دارید، FC 302 یا FC 360 مناسب‌ترین گزینه هستند.
* در محیط‌هایی با خاک زیاد، conformal coating و IP55 با maintenance دوره‌ای فن را جدی بگیرید.
* برای توقف سریع، از coast-to-stop یا brake resistor استفاده کرده و پارامترهای مربوط (1‑80, 1‑83 و غیره) را تنظیم کنید.
* همیشه بعد از تنظیم با LCP یا MCT10،پارامترها را با 0‑50 به EEPROM برگردانید تا تنظیمات پس از خاموش شدن حفظ شوند.
* اگر با مشکلات USB + MCT10 مواجه شدید، نسخه جدید MCT10 نصب کنید یا پس از اتصال USB، ویندوز را ری‌استارت کرده و سریع نرم‌افزار را اجرا نمایید.
* برای شبکه صنعتی EtherCAT، کارت MCA یا نسخه‌های دارای پشتیبانی داخلی استفاده کنید؛ تجربه کاربری آن در CNCها مثبت گزارش شده.

نتیجه‌گیری

درک کامل ویژگی‌ها، مزایا، معایب و نحوه نگهداری صحیح برای موفقیت در استفاده از Danfoss VLT FC 302 ضروری است. این محصول با کنترل دقیق، قابلیت حرکتی داخلی، مصرف انرژی بهینه و طراحی انعطاف‌پذیر، گزینه‌ای قدرتمند برای کاربردهای صنعتی پیشرفته محسوب می‌شود. با این حال، تنظیمات پیچیده، حساسیت نسبت به شرایط محیطی و برخی باگ‌های firmware، نیازمند دقت در انتخاب مدل، نصب و نگهداری هستند.

اگر به توضیح درباره پارامترهای خاص (مثل IMC setup، کاربران drive-specific، گزینه‌های braking یا firmware upgrade) علاقه‌مندید، خوشحال می‌شوم راهنمایی بیشتری ارائه کنم.
