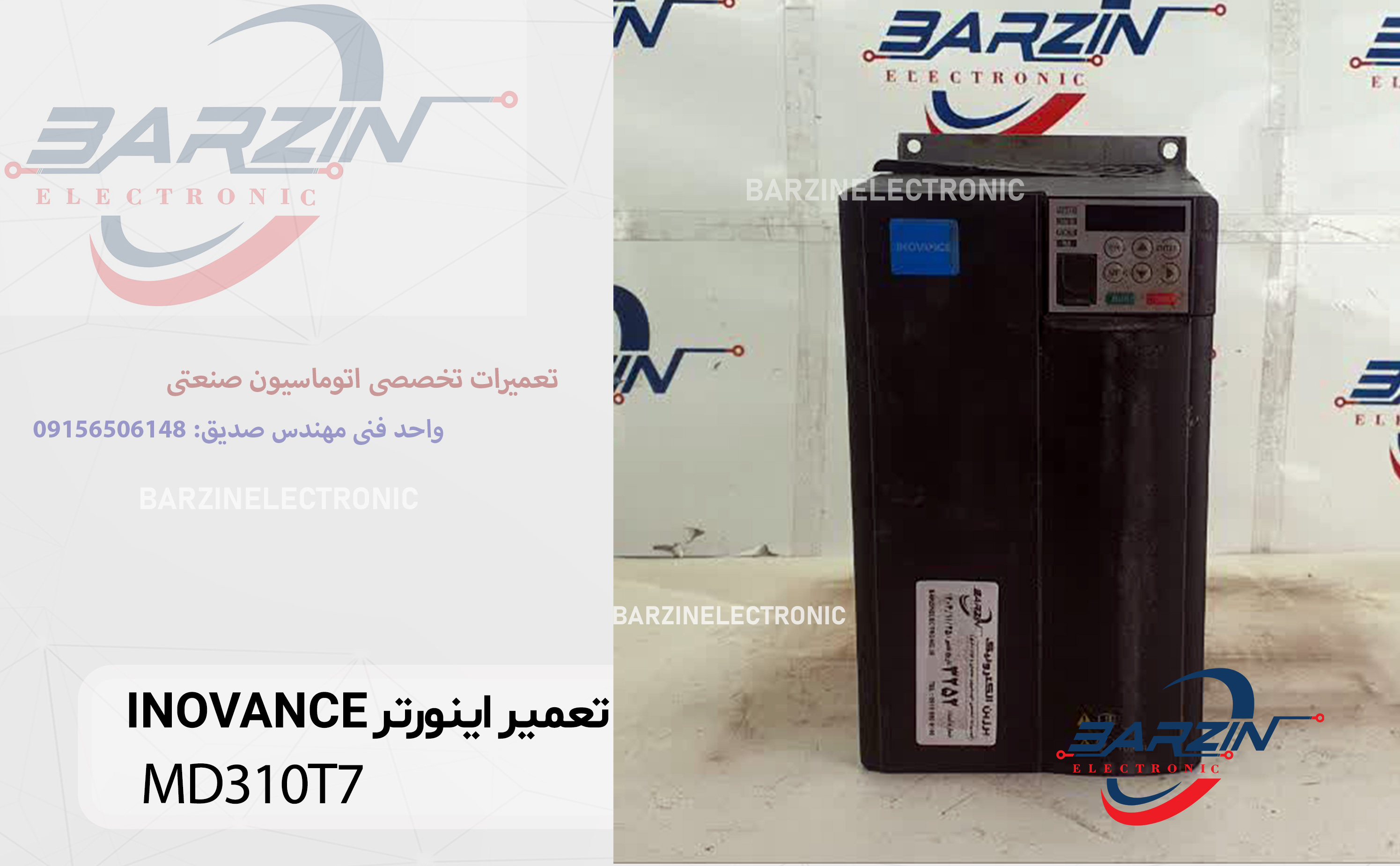

تعمیر تخصصی اینورتر INOVANCE-MD310T7

۱. معرفی کلی محصول

اینورتر MD310T7 از سری MD310 تولید شرکت Inovance Technology یکی از درایوهای فرکانس متغیر (VFD) پرکاربرد در صنعت است که برای کنترل سرعت و گشتاور موتورهای سه‌فاز AC طراحی شده است.

این مدل معمولاً با کدهایی مثل MD310T7.5B شناخته می‌شود و در رنج توان حدود 7.5 کیلووات قرار دارد و برای کاربردهای صنعتی متوسط بسیار مناسب است.

سری MD310 به عنوان یک درایو اقتصادی و قدرتمند، از کنترل V/F و کنترل برداری بدون سنسور (SVC) پشتیبانی می‌کند.

۲. نقش اینورتر در اتوماسیون صنعتی

اینورترها وظیفه دارند:

• کنترل سرعت موتور
• کنترل گشتاور
• کاهش مصرف انرژی
• حذف ضربه مکانیکی
• افزایش عمر تجهیزات

📌 اینورترها یکی از مهم‌ترین اجزای سیستم‌های اتوماسیون هستند.

۳. ساختار و اجزای اصلی اینورتر MD310T7

۳-۱. مدار قدرت (Power Circuit)

• رکتیفایر (AC → DC)
• باس DC
• IGBT (DC → AC PWM)

۳-۲. برد کنترل

• پردازنده اصلی
• الگوریتم کنترل موتور
• تولید PWM

۳-۳. واحد خنک‌کاری

• فن
• هیت‌سینک

۳-۴. ورودی و خروجی‌ها

• ورودی سه‌فاز 380VAC
• خروجی به موتور
• ورودی‌های دیجیتال و آنالوگ
• پورت RS485

۳-۵. سیستم ارتباطی

• Modbus RTU
• امکان توسعه با CAN و سایر پروتکل‌ها

۴. جدول مشخصات فنی (دیتاشیت)

📌 این سری در بازه 0.4 تا 18.5kW عرضه می‌شود.

۵. اصول عملکرد اینورتر

مراحل عملکرد:

1. تبدیل AC به DC
2. ذخیره در باس DC
3. تولید PWM
4. کنترل فرکانس و ولتاژ
5. تنظیم سرعت موتور

📌 کنترل برداری باعث افزایش گشتاور در دور پایین می‌شود.

۶. کاربردهای رایج

• نوار نقاله
• پمپ و فن
• دستگاه CNC
• ماشین‌آلات صنعتی
• صنایع بسته‌بندی

۷. مزایا و معایب

جدول مزایا

جدول معایب

۸. خطاهای رایج و راهکارها

جدول عیب‌یابی

۹. جدول کد خطاهای رایج اینورتر MD310

📌 اینورتر دارای سیستم تشخیص خطای پیشرفته است.

۱۰. فرآیند تخصصی تعمیرات

مراحل تعمیر حرفه‌ای:

1. بررسی ظاهری (سوختگی، بادکردگی خازن)
2. تست ورودی برق
3. بررسی برد کنترل
4. تست IGBT
5. بررسی خازن‌های DC
6. تست خروجی

ابزارهای مورد نیاز:

• مولتی‌متر
• اسیلوسکوپ
• تستر IGBT
• منبع تغذیه

۱۱. مشکلات رایج در تعمیرات

• سوختن IGBT
• خرابی برد کنترل
• خرابی فن
• خرابی خازن DC
• آسیب ناشی از نوسان برق

📌 رایج‌ترین خرابی: IGBT + خازن

۱۲. نصب و راه‌اندازی اصولی

• استفاده از کابل شیلددار
• نصب ارت
• فاصله از نویز
• استفاده از فیلتر EMI
• تنظیم پارامترها

۱۳. نگهداری و سرویس

• تمیزکاری فن
• بررسی خازن‌ها
• کنترل دما
• بررسی اتصالات

۱۴. نکات افزایش عمر دستگاه

• استفاده از استابلایزر
• جلوگیری از اضافه‌بار
• تهویه مناسب
• سرویس دوره‌ای

۱۵. جمع‌بندی نهایی

اینورتر INOVANCE MD310T7 یک درایو اقتصادی و قدرتمند برای کاربردهای صنعتی است که با قابلیت‌هایی مانند کنترل برداری، PID داخلی و ارتباط Modbus، گزینه‌ای مناسب برای کنترل موتورهای سه‌فاز محسوب می‌شود.

با این حال، این دستگاه نسبت به نوسانات برق و شرایط نصب حساس است و تعمیر آن نیازمند دانش تخصصی در حوزه الکترونیک قدرت است. رعایت اصول نگهداری و استفاده صحیح، نقش مهمی در افزایش عمر و کاهش خرابی دارد.
