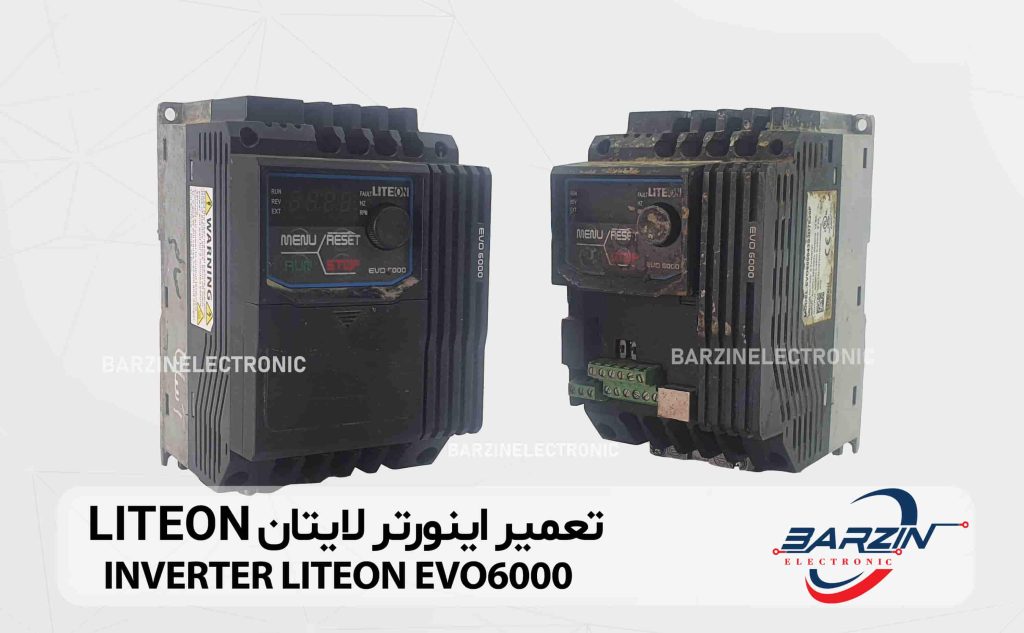

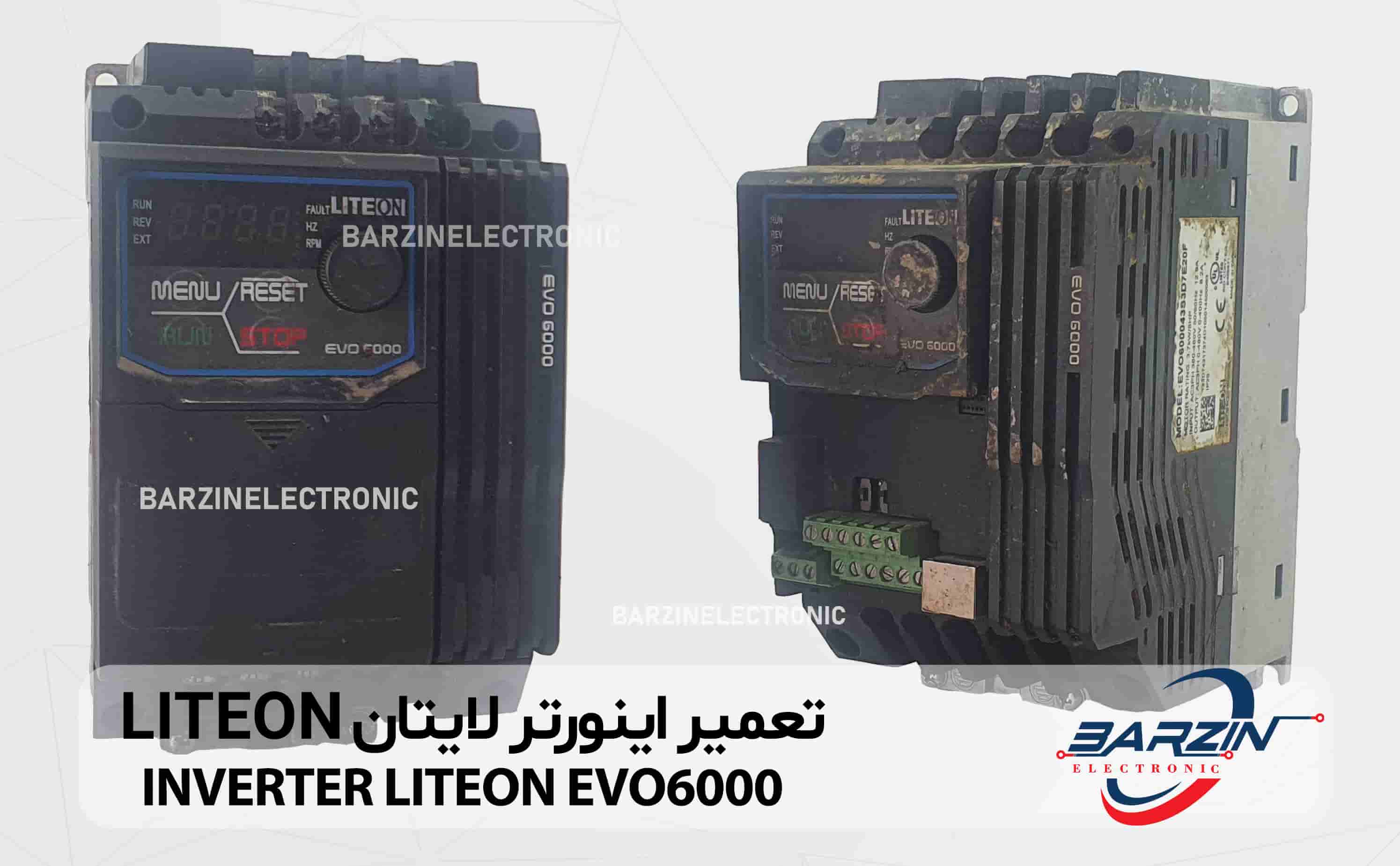

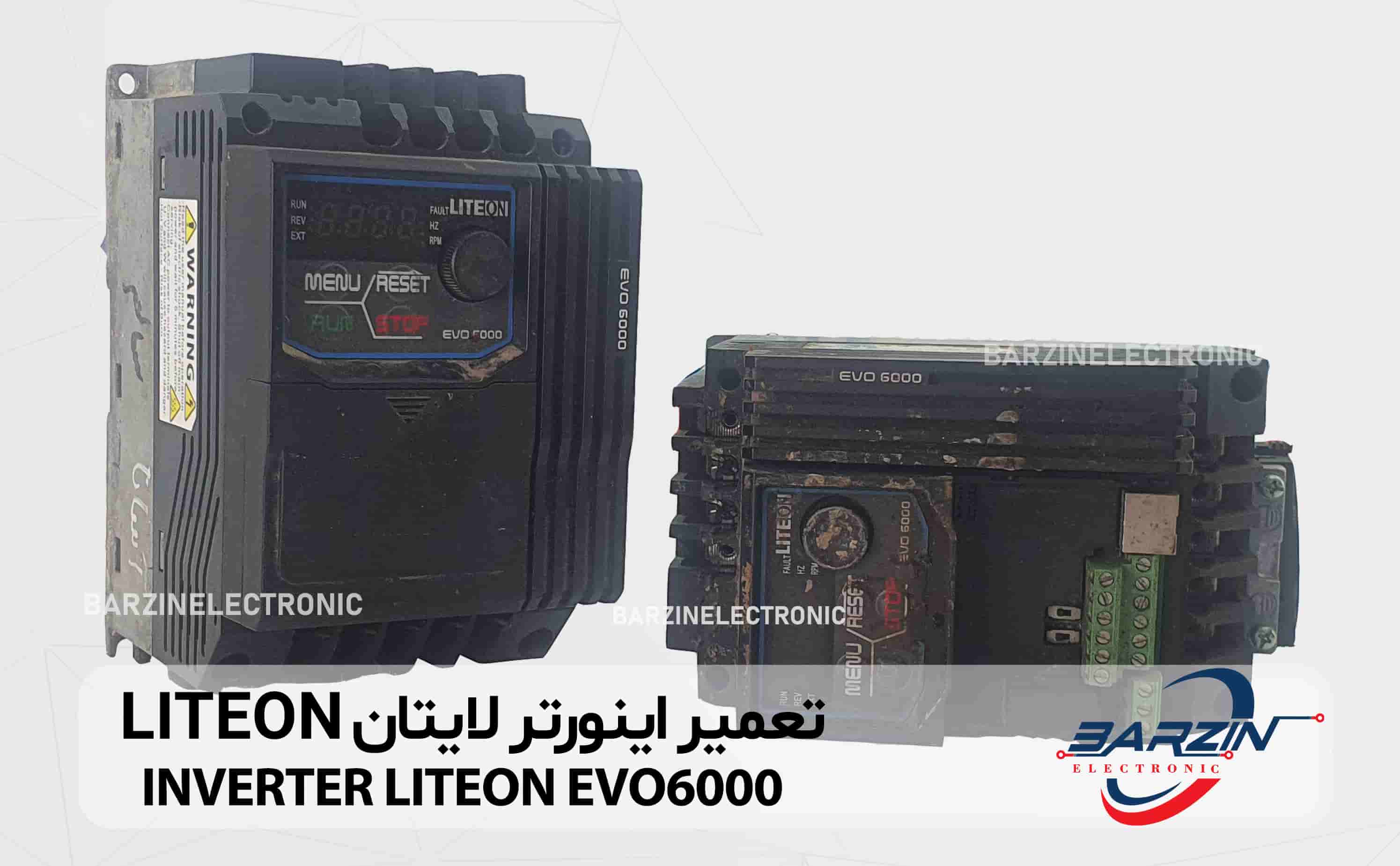

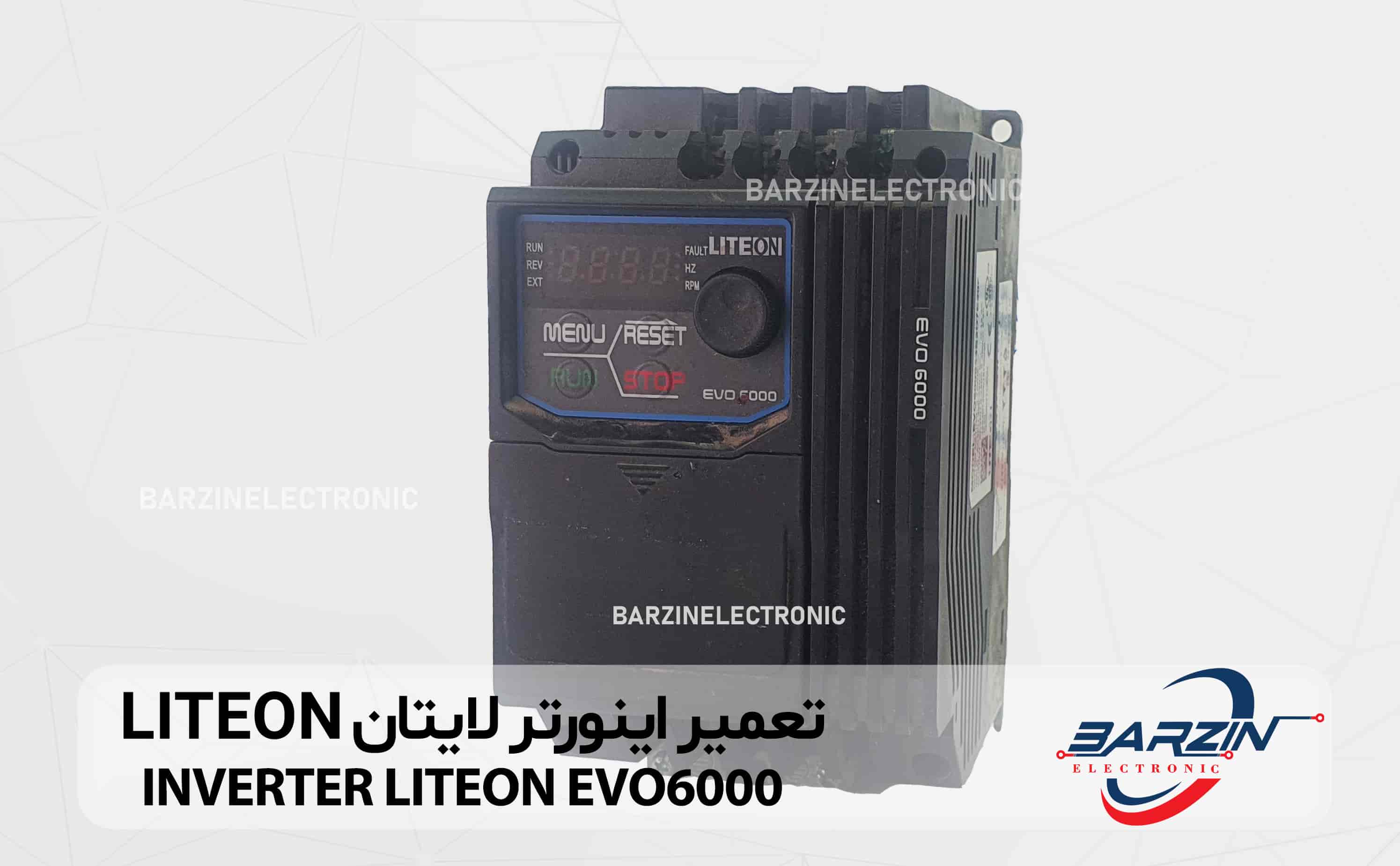

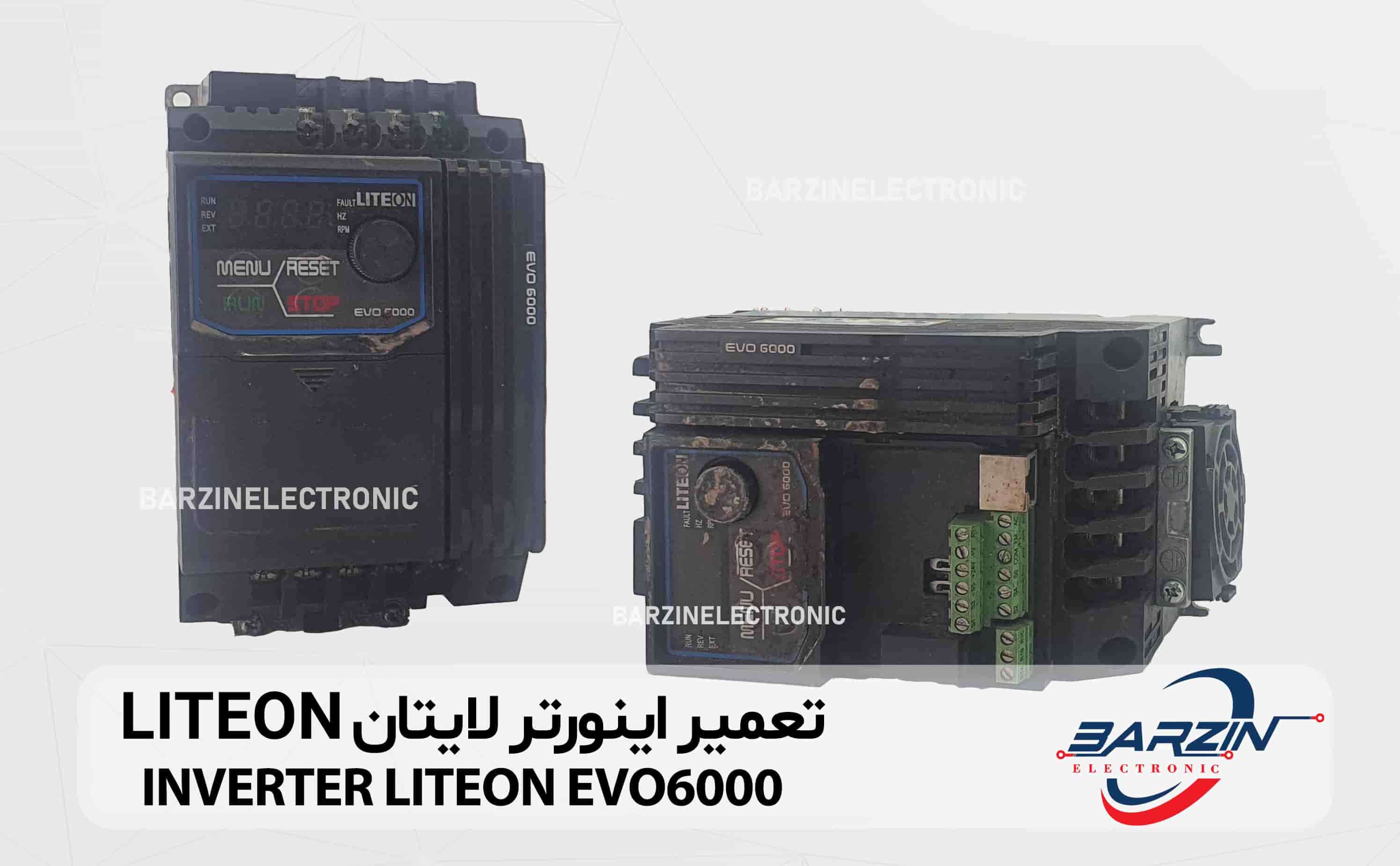

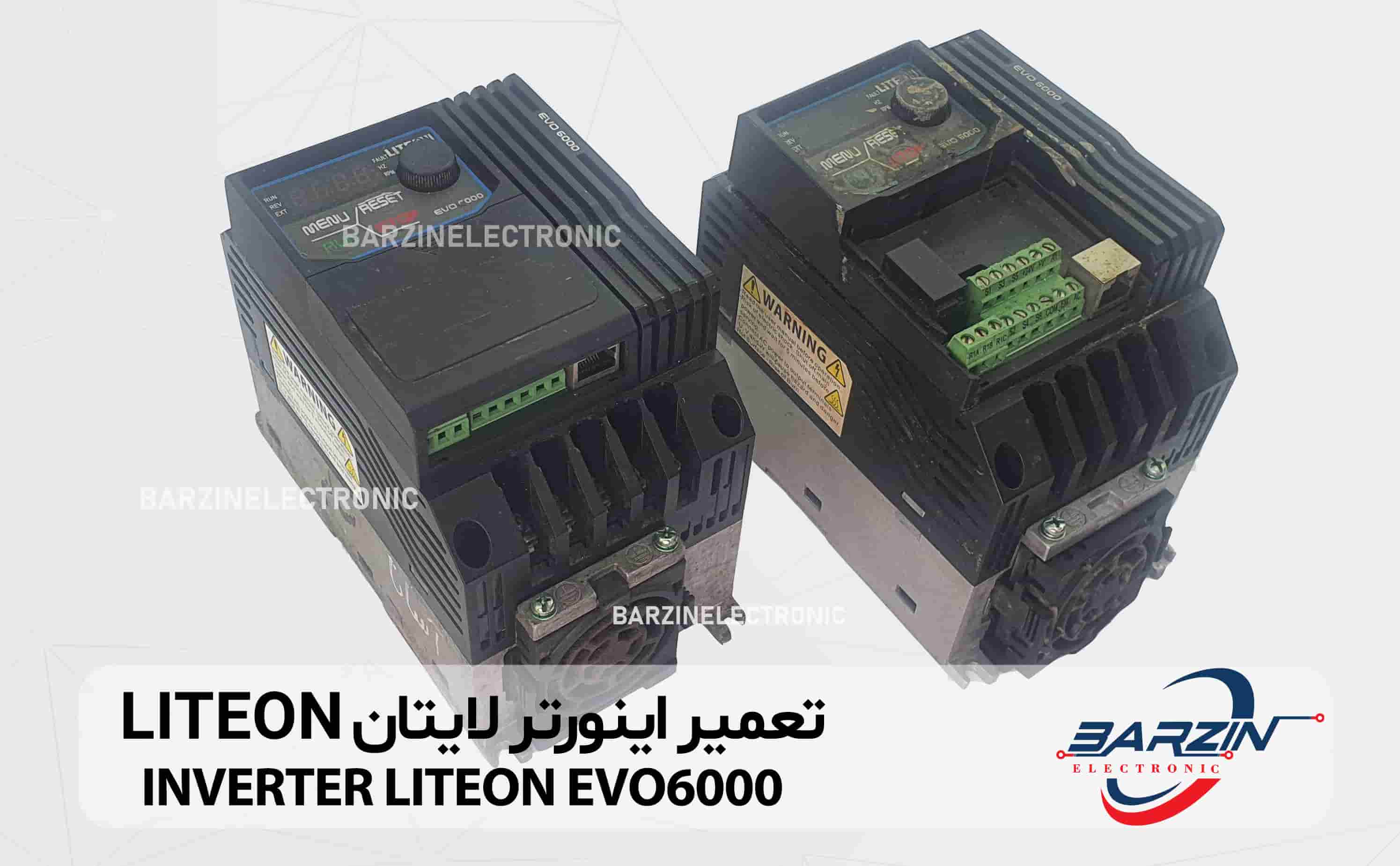

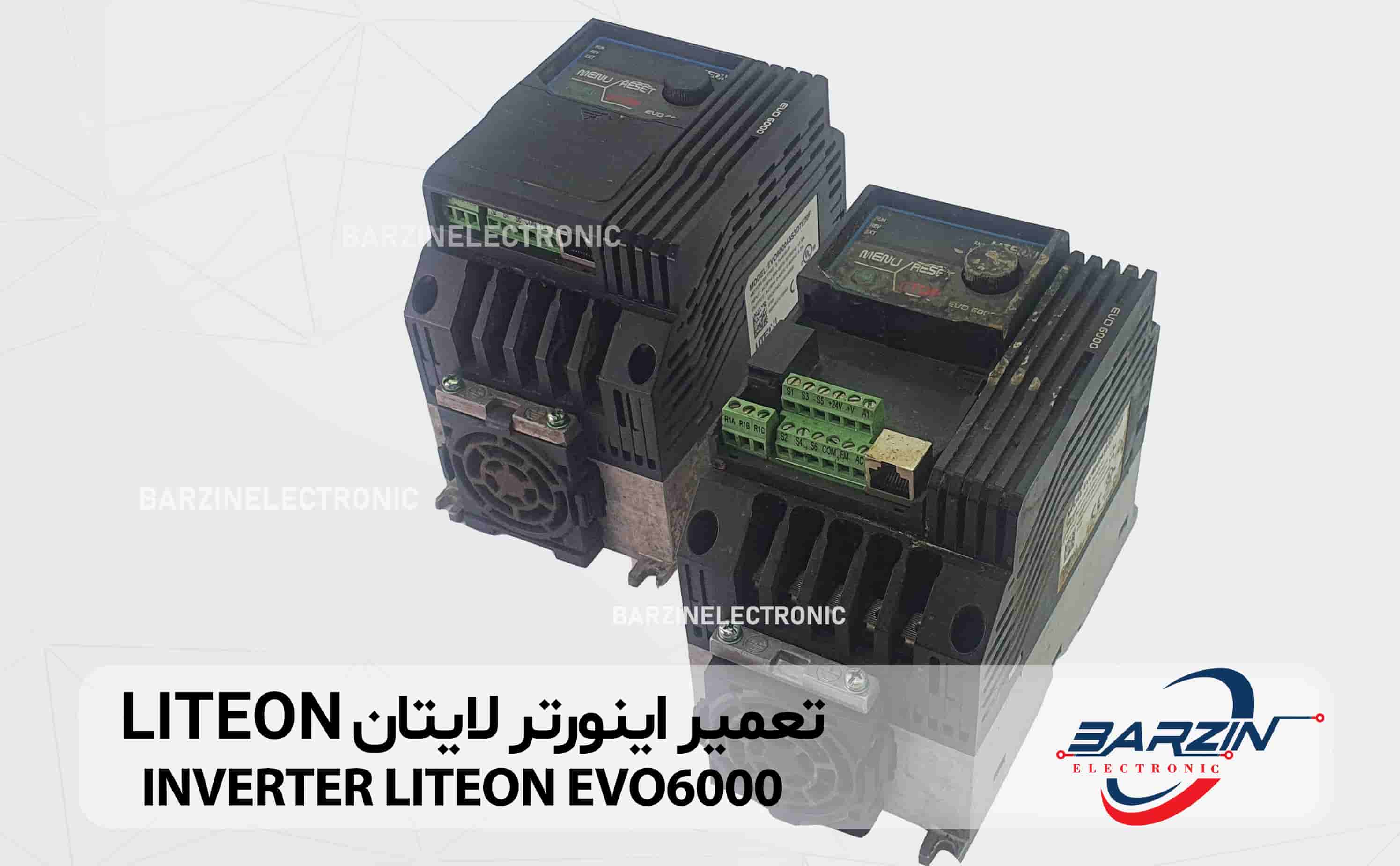

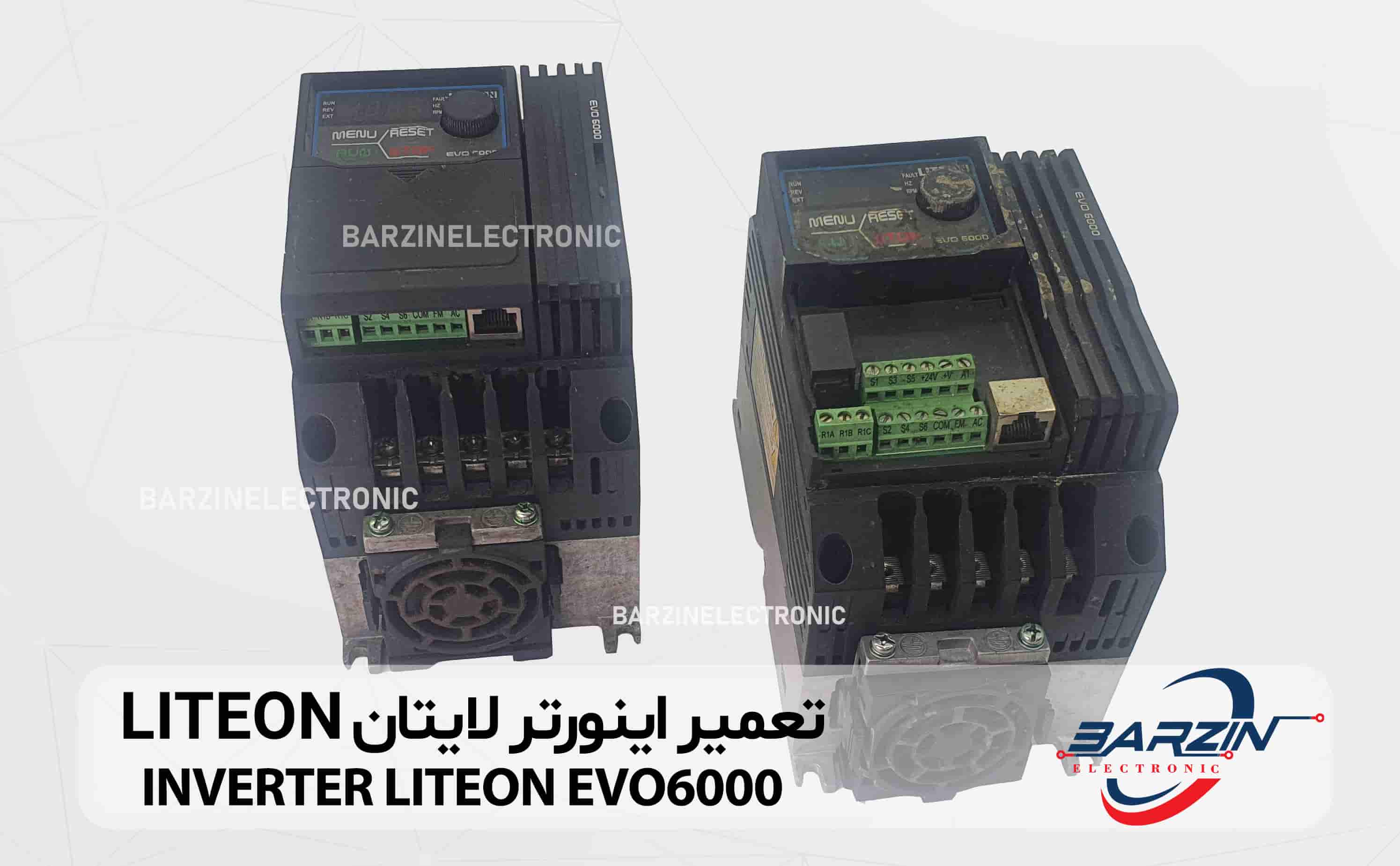

معرفی کلی اینورتر LITEON EVO6000
LITEON EVO6000 یک سری درایو AC کنترل فرکانس محصول شرکت تایوانی LiteOn است که بهصورت وکتور کنترلی طراحی شده و در محدوده توان سبک صنعتی کاربرد دارد. این سری برای مصارف عمومی مانند پمپها، فنها، و ماشینآلات سبک طراحی شده که نیازمند کنترل دور موتور با دقت و داشتن گشتاور بالا در سرعتهای پایین هستند.
توان قابل پوشش در این مدلها شامل:
* تکفاز ۲۲۰–۲۴۰ ولت: از حدود ۰.۴ تا ۲.۲ کیلووات
* سهفاز ۳۸۰–۴۸۰ ولت: از حدود ۰.۴ تا ۳.۷ کیلووات
قابلیت تولید گشتاور ۱۵۰٪ در فرکانس ۱ هرتز هنگام کنترل وکتور بدون سنسور (SVVC) یکی از ویژگیهای شاخص این سری است. همچنین دارای ۱۵ رفتار از پیش تنظیمشده U/f، نرمافزار LiteON Studio، فیلتر داخلی EMI، و امکان نصب روی ریل DIN است.
ساختار و ویژگیهای فنی EVO6000
۱. مد کنترلی
* پشتیبانی از کنترل V/F و کنترل وکتور (Sensorless Voltage Vector)
* در حالت کنترل وکتور، گشتاور خروجی حتی در فرکانس بسیار پایین حفظ میشود.
۲. فرکانس خروجی
* قابل تنظیم بین ۱ تا ۴۰۰ هرتز
* قابلیت تولید ۱۵۰٪ گشتاور موتور در ۱ هرتز
۳. رابطها و ارتباطات
* ورودی/خروجی دیجیتال و آنالوگ
* خروجی رله
* ارتباطات صنعتی مانند Modbus (RS‑485)، EtherCAT و CANopen (در برخی مدلها)
4. حفاظتها و اضافهبار
* تحمل اضافهبار ۱۵۰٪ جریان نامی برای ۱ دقیقه در هر ۱۰ دقیقه
* فیلتر EMI داخلی جهت کاهش نویز
* سیستم خنککننده با/بدون فن مدل به مدل متفاوت است
5. سیستم نرمافزاری
* نرمافزار LiteON Studio برای تنظیمات، مانیتورینگ، کپی پارامتر و آنالیز داده
* قابلیت تنظیم خودکار PID و Auto‑tuning
6. ابعاد، وزن و نصب مکانیکی
* ابعاد فریم کوچک تا بزرگ، بسته به توان مدل
* وزن تقریبی ۱.۱ تا ۱.۶ کیلوگرم برای مدلهای پایین و متوسط
* نصب روی ریل DIN در برخی مدلها
انواع مدلهای LITEON EVO6000
مدلهای گوناگون EVO6000 با کدهایی مانند EVO600021S2D2، EVO600021S1D5، EVO600043S2D2، هر کدام متناسب با نوع ورودی، توان خروجی و ویژگیهای دیگر تعیین میشوند:
* EVO600021S2D2: توان ۲.۲ ک.و، ورودی تکفاز ۲۲۰ ولت
* EVO600021S1D5: توان ۱.۵ ک.و، ورودی تکفاز ۲۲۰ ولت
* EVO600043S2D2: توان ۲.۲ ک.و، ورودی سهفاز ۳۸۰ ولت
هر مدل برای کاربرد خاصی انتخاب میشود: مدلهای کوچکتر مناسب دستگاههای سبکتر مانند فن یا پمپ، و مدلهای بزرگتر برای کاربرد نیمهصنعتی مناسبتر هستند.
کاربردهای رایج
* کنترل دور پمپها (بوستر پمپ، سیستم آب)
* فنهای صنعتی و هواسازها
* ماشینآلات بستهبندی، چاپ، بافندگی، سیمپیچی
* کنترل سرعت دستگاههای نوار نقاله سبک یا موتورهای کوچک صنعتی
بهویژه جایی که نیاز به جابجایی گشتاور دقیق در سرعت پایین باشد، این اینورتر گزینهای کارآمد و مقرونبهصرفه محسوب میشود.
دلایل رایج خرابی در EVO6000
۱. دمای بیش از حد و تهویه ضعیف
گرمای بیش از حد موجب کاهش عملکرد، خاموشی حفاظتکننده و کاهش عمر ماژولها (IGBT یا خازنهای DC link) میشود. اگر فن یا هیتسینک بهدرستی عمل نکند، این اتفاق ممکن است رخ دهد.
۲. نوسانات ولتاژ ورودی
افت یا افزایش ولتاژ ورودی خارج از محدودهی مجاز میتواند منجر به خطا یا خاموشی محافظتی شود. همچنین موجب بالا رفتن حرارت در بخش قدرت یا خطای ولتاژ خروجی میشود.
۳. اضافه جریان و بار نامناسب
فعالیت طولانی مدت با جریان فراتر از ظرفیت منجر به آسیب دیدن IGBT، سوختن قسمت قدرت، یا ایجاد خطاهای پی در پی میشود. همچنین ممکن است موتور یا مکانیکی بار بیش از حد داشته باشد یا رشته سیمکشی موتور خراب باشد.
۴. قطعات معیوب یا پیر شده
قطعاتی مانند خازن DC link، فن، رله، قطعات روی برد کنترل (مثلاً MCU، اپامپها) ممکن است در اثر زمان یا گرما به مرور خراب شوند و خطا تولید کنند یا عملکرد را مختل نمایند.
۵. اتصالات شل یا نادرست سیمکشی
بستن شل اتصالات یا کابلکشی نادرست مخصوصاً در ترمینالهای قدرت یا ترمینالهای کنترل ممکن است باعث جرقه، داغ شدن یا حتی سوختگی جزئی شود. مواردی شبیه آن در اینورترها و UPS ها ثبت شدهاند.
۶. خطاهای ارتباطی یا اتصال نامناسب با موتور
مثلاً اتصال سهفاز اینورتر به موتور تکفاز یا استفاده از موتوری نامناسب، یا تنظیم اشتباه پارامترهایی مانند U/f یا SVVC میتواند سبب خطاهای راهاندازی یا عملکرد نامناسب شود.
علائم خطا و نحوه تشخیص
1. نمایش کد خطا روی پنل
اکثر خطاها توسط نمایشگر داخلی یا LEDهای وضعیت نشان داده میشود.
2. عملکرد ناقص و گشتاور کاهشیافته در موتور
کاهش ناگهانی گشتاور یا ناتوانی موتور در توسعه سرعت.
3. خاموشی ناگهانی یا کاهش عملکرد دستگاه
سیستم محافظتی در صورت بیشجریان یا افزایش دما ممکن است بدون هشدار خاموش شود.
4. صدای غیرعادی یا گرمای غیرمعمول
گرم شدن بیش از حد بدنه، بوی سوختگی، یا صدای شدید فن.
5. عدم پاسخ به دستورهای کنترل یا خطا در ارتباط MODBUS/RS‑485
اشکال در کابلکشی، شلوغ شدن نویز EMI یا تنظیمات نادرست ارتباطی ممکن است.
نگهداری و پیشگیری از خرابی
* نصب در محیط خشک، خنک و تهویه مناسب؛ دور از تابش مستقیم آفتاب و منابع گرما
* اطمینان از عملکرد صحیح فنها و هیتسینکها؛ پاکسازی دریچههای تهویه بهطور دورهای
* استفاده از محافظ ولتاژ، تثبیتکننده ولتاژ یا فیلتر برق جهت جلوگیری از نوسانات شدید
* بررسی دورهای اتصالات قدرت و کنترل، لحیمکاری مناسب
* بررسی وضعیت خازنهای DC-link، فن، رلهها و ماژولهای IGBT و تعویض پیشگیرانه در صورت ضعف
* بهروزرسانی نرمافزار با LiteON Studio و کپیکردن پارامترها بین دستگاهها توسط ابزار مودول کپیبرداری
* تنظیم دقیق پارامترهای موتور (نامی جریان، فرکانس، کنترل وکتور یا U/F)
فرایند تعمیر
1. تشخیص کد خطا و مراجعه یا ارسال دستگاه به برزین الکترونیک.
بررسی علت احتمالی خطا و راهحلهای پیشنهادی.
2. بازرسی ظاهری برد قدرت و کنترل
جستجوی سوختگی، خازن بادکرده یا مقاومت خراب.
3. چک کردن قطعات کلیدی مانند DC-link capacitor، IGBT، پردازنده
تعویض قطعات معیوب با قطعات اصلی و با مشخصات مناسب.
4. بررسی و سفت کردن اتصالات سیمی و ترمینالها
اتصالات شل ممکن است موجب جرقه یا حرارت موضعی شوند.
5. آزمایش عملکرد در شرایط مختلف پس از تعمیر
مانیتور دما، جریان خروجی، عملکرد رله و ارتباطات.
6. در صورت نیاز به خدمات تخصصی، تماس با تیمهای فنی معتبر
مخصوصاً اگر دستگاه تحت گارانتی شرکت مجاز (برزین الکترونیک) باشد.
جمعبندی نهایی
درایو LITEON EVO6000 یک انتخاب مقرونبهصرفه برای کاربردهای سبک صنعتی است که نیازمند کنترل سرعت دقیق و گشتاور بالا در سرعت پایین هستند. مشخصات عمومی مانند ورودی تکفاز تا سهفاز، کنترل وکتور SVVC، فیلتر داخلی، و نرمافزار قدرتمند LiteON Studio از ویژگیهای مهم هستند.
با وجود این مزایا، عوامل متعددی میتوانند باعث خرابی شوند: حرارت بیش از حد، اضافهبار، نوسانات ولتاژ، قطعات فرسوده، اتصالات ضعیف یا نصب ناصحیح. برای حفظ عمر مفید دستگاه لازم است محیط نصب مناسب باشد، تهویه کافی وجود داشته باشد، بررسی دورهای اتصالات و قطعات انجام شود و در صورت خرابی، تشخیص دقیق کد خطا و تعمیر اصولی با تعویض قطعات معتبر صورت پذیرد.
