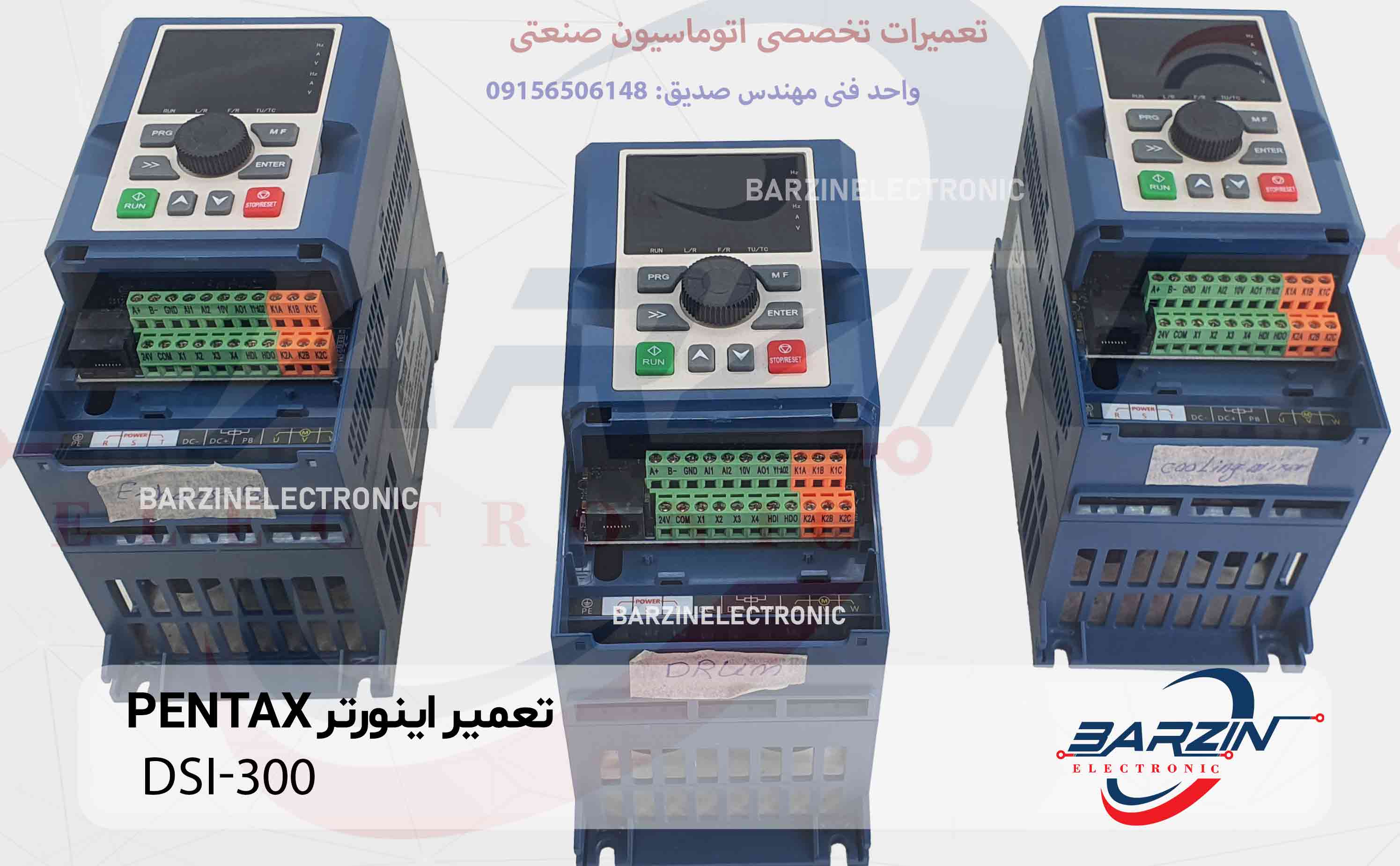

تعمیر تخصصی اینورتر PENTAX مدل DSI-300

منوآل https://barzinelectronic.ir/wp-content/uploads/2026/05/PENTAX-DSI300.pdf

۱. معرفی کلی محصول

اینورتر DSI-300 از محصولات برند Pentax یکی از درایوهای فرکانس متغیر (VFD) است که معمولاً در سیستم‌های پمپ، بوسترپمپ و کاربردهای تأسیساتی استفاده می‌شود. این سری بیشتر برای کاربری‌های عمومی تا نیمه‌صنعتی طراحی شده و تمرکز آن روی سادگی، کارایی و کنترل پایدار است.

📌 اینورترهای Pentax اغلب در کنار پمپ‌های همین برند استفاده می‌شوند و به‌صورت ویژه برای کنترل فشار، دبی و مصرف انرژی در سیستم‌های آبرسانی بهینه شده‌اند.

۲. نقش اینورتر در سیستم‌های پمپاژ و صنعتی

در کاربردهای پمپ و فن، اینورتر نقش حیاتی دارد:

• تنظیم فشار سیستم (با تغییر سرعت موتور)
• کاهش مصرف انرژی (تا ۳۰–۵۰٪ در برخی کاربردها)
• جلوگیری از ضربه قوچ (Water Hammer)
• افزایش عمر پمپ
• حذف استارت‌های ناگهانی

📌 در سیستم‌های بوسترپمپ، اینورتر DSI-300 معمولاً با کنترل PID داخلی کار می‌کند.

۳. ساختار داخلی اینورتر (تحلیل مهندسی و تعمیراتی)

۳-۱. بخش ورودی (Rectifier Stage)

وظیفه: تبدیل برق AC به DC

اجزا:

• پل دیود
• فیلتر EMI
• ترمینال ورودی

📌 خرابی‌های رایج:

• سوختن دیود در اثر نوسان برق
• آسیب ناشی از صاعقه یا Surge

۳-۲. باس DC (DC Link)

وظیفه:

• ذخیره انرژی
• تثبیت ولتاژ

اجزا:

• خازن‌های الکترولیتی
• مقاومت‌های دشارژ

📌 خرابی‌های رایج:

• خشک شدن خازن‌ها
• افزایش ریپل
• بادکردگی

۳-۳. ماژول قدرت (IGBT)

وظیفه:

• تولید خروجی PWM
• کنترل موتور

📌 حساس‌ترین بخش دستگاه

خرابی‌های رایج:

• اتصال کوتاه
• نیم‌سوز شدن
• آسیب در اثر اضافه‌بار

۳-۴. برد کنترل (Control Board)

وظایف:

• اجرای الگوریتم PID
• تولید PWM
• مدیریت ورودی‌ها

اجزا:

• CPU
• اپتوکوپلر
• آی‌سی PWM

📌 خرابی‌های رایج:

• خرابی اپتوکوپلر
• نویز و اختلال در سیگنال

۳-۵. سیستم خنک‌کاری

• فن
• هیت‌سینک

📌 در محیط‌های پمپ‌خانه‌ای (مرطوب)، خرابی فن بسیار رایج است.

۴. جدول مشخصات فنی (دیتاشیت کامل)

منوآل https://barzinelectronic.ir/wp-content/uploads/2026/05/PENTAX-DSI300.pdf

۵. اصول عملکرد اینورتر

فرآیند کلی:

AC → DC → PWM → AC

اما در این مدل:

• کنترل PID فشار را تنظیم می‌کند
• اینورتر سرعت موتور را تغییر می‌دهد
• فشار سیستم ثابت می‌ماند

📌 این ویژگی باعث صرفه‌جویی انرژی می‌شود.

۶. کاربردهای صنعتی و تأسیساتی

• بوسترپمپ‌ها
• پمپ‌های آبرسانی
• سیستم‌های HVAC
• برج‌های خنک‌کننده
• آبیاری صنعتی

۷. مزایا و معایب

جدول مزایا

جدول معایب

۸. خطاهای رایج و عیب‌یابی

۹. جدول کامل کد خطاهای رایج

۱۰. فرآیند تخصصی تعمیرات (کارگاهی واقعی)

مرحله ۱: بررسی اولیه

• وضعیت ظاهری
• آثار سوختگی
• بوی قطعات

مرحله ۲: تست ورودی

• ولتاژ AC
• فیوز

مرحله ۳: بررسی باس DC

• اندازه‌گیری ولتاژ
• تست خازن

مرحله ۴: تست IGBT

• اتصال کوتاه
• نشتی

مرحله ۵: بررسی برد کنترل

• ولتاژهای داخلی
• سیگنال PWM

مرحله ۶: تست بدون بار

• روشن کردن بدون موتور

مرحله ۷: تست با بار

• بررسی عملکرد واقعی

۱۱. مشکلات رایج در تعمیرات

• سوختن IGBT
• خرابی خازن
• خرابی فن
• خطای PID

📌 رایج‌ترین: IGBT + فن

۱۲. نصب اصولی

• ارت مناسب
• کابل شیلددار
• جلوگیری از رطوبت
• تهویه مناسب

۱۳. نگهداری و سرویس

• تمیزکاری
• بررسی فن
• کنترل دما
• بررسی اتصالات

۱۴. نکات افزایش عمر

• تنظیم صحیح PID
• جلوگیری از اضافه‌بار
• استفاده از برق پایدار
• سرویس دوره‌ای

۱۵. تحلیل تخصصی خرابی‌ها

چرا IGBT می‌سوزد؟

• گیرپاژ پمپ
• اضافه‌بار
• اتصال کوتاه

چرا فشار ناپایدار می‌شود؟

• تنظیم PID اشتباه
• سنسور فشار خراب

چرا فن خراب می‌شود؟

• رطوبت
• گردوغبار

۱۶. جمع‌بندی نهایی حرفه‌ای

اینورتر PENTAX DSI-300 یک درایو کاربردی و اقتصادی برای سیستم‌های پمپاژ است که با داشتن کنترل PID، عملکرد بسیار مناسبی در کنترل فشار و کاهش مصرف انرژی دارد.

با این حال، به دلیل کار در محیط‌های مرطوب و پرفشار، نیاز به نگهداری دقیق و تعمیر تخصصی دارد.

📌 نتیجه مهم:

در این مدل، تنظیم صحیح + نگهداری اصولی = عملکرد پایدار و عمر بالا
