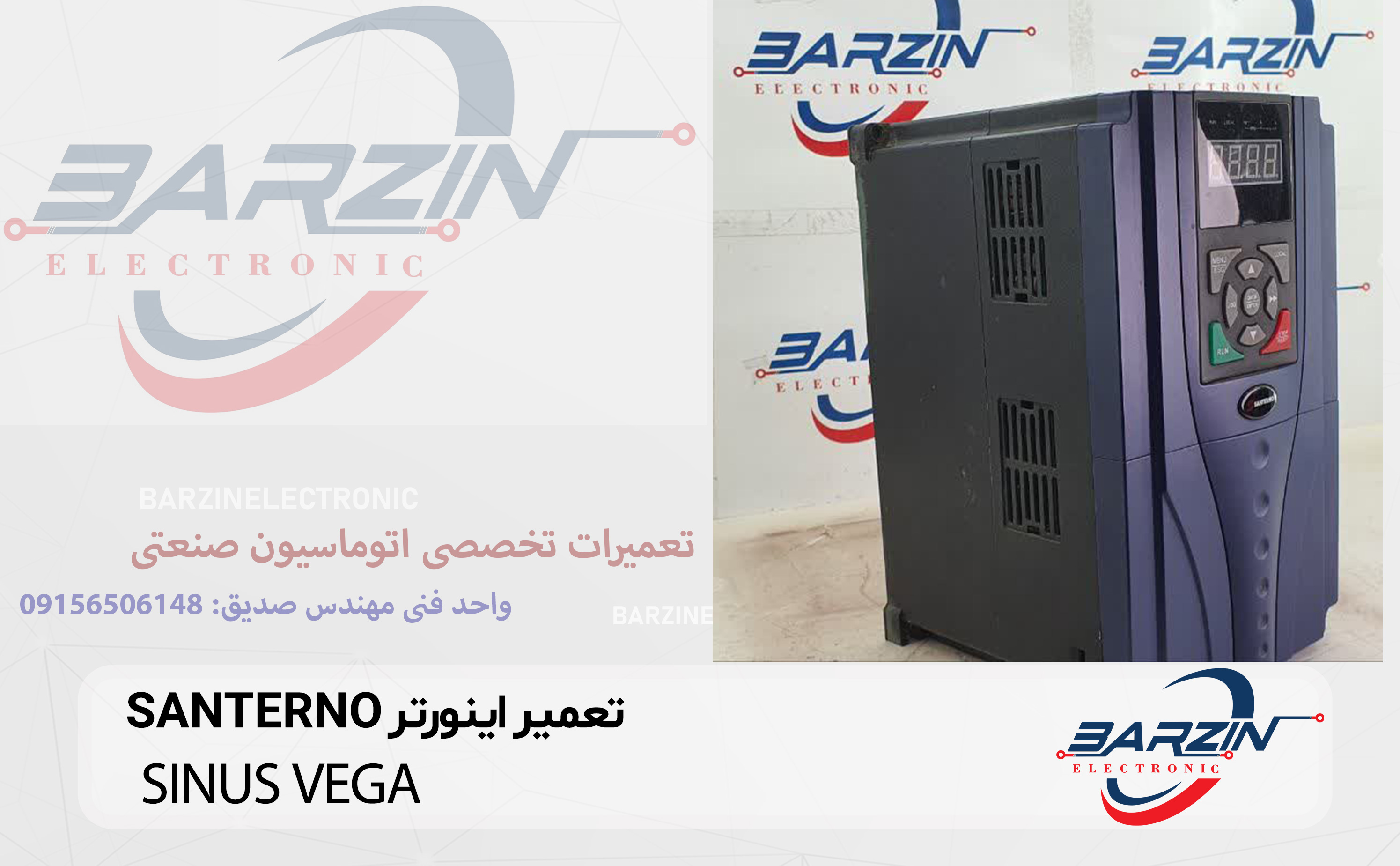

تعمیر تخصصی اینورتر SANTERNO SINUS VEGA

۱. معرفی کلی محصول

اینورتر SINUS VEGA از محصولات شرکت Enertronica Santerno یک درایو فرکانس متغیر (VFD) اقتصادی و قدرتمند برای کاربردهای عمومی صنعتی است که جهت کنترل موتورهای سه‌فاز AC طراحی شده است.

این سری از اینورترها در بازه توان گسترده‌ای (تقریباً از 0.4 تا بیش از 100kW) تولید شده و برای کاربردهایی مانند فن، پمپ، نوار نقاله و حتی آسانسور استفاده می‌شود.

اینورتر SINUS VEGA از کنترل‌های پیشرفته مانند V/F، کنترل برداری بدون سنسور و حتی برداری با سنسور پشتیبانی می‌کند که آن را به گزینه‌ای حرفه‌ای در صنایع تبدیل کرده است.

۲. نقش اینورتر در اتوماسیون صنعتی

اینورترها در سیستم‌های صنعتی وظایف زیر را انجام می‌دهند:

• کنترل سرعت موتور
• تنظیم گشتاور
• کاهش مصرف انرژی
• حذف ضربه مکانیکی
• افزایش عمر تجهیزات

📌 اینورتر SINUS VEGA به دلیل کنترل برداری، عملکرد بسیار دقیقی در بارهای دینامیکی دارد.

۳. ساختار و اجزای اصلی اینورتر SINUS VEGA

۳-۱. مدار قدرت (Power Section)

• رکتیفایر (AC به DC)
• باس DC
• IGBT برای تولید PWM

۳-۲. برد کنترل

• پردازنده دیجیتال
• الگوریتم کنترل موتور
• کنترل PID داخلی

۳-۳. سیستم خنک‌کاری

• فن صنعتی
• هیت‌سینک

۳-۴. ورودی و خروجی‌ها

• ورودی سه‌فاز 380–480VAC
• خروجی به موتور
• ورودی/خروجی آنالوگ و دیجیتال
• خروجی پالس

۳-۵. سیستم ارتباطی

• RS485 با Modbus RTU
• امکان افزودن کارت‌های Profibus و Encoder

۴. جدول مشخصات فنی (دیتاشیت)

📌 توانایی تولید گشتاور بالا حتی در دور پایین از ویژگی‌های مهم این سری است.

۵. اصول عملکرد اینورتر

مراحل عملکرد:

1. تبدیل AC به DC
2. تثبیت در باس DC
3. تولید سیگنال PWM
4. تنظیم فرکانس و ولتاژ
5. کنترل سرعت موتور

📌 کنترل برداری باعث دستیابی به دقت سرعت حدود 0.5% می‌شود.

۶. کاربردهای رایج

• فن و پمپ
• نوار نقاله
• کمپرسور
• دستگاه CNC
• آسانسور
• ماشین‌آلات صنعتی

۷. مزایا و معایب

جدول مزایا

جدول معایب

۸. خطاهای رایج و راهکارها

جدول عیب‌یابی

۹. جدول کد خطاهای رایج SINUS VEGA

📌 اینورتر دارای سیستم جلوگیری از Trip ناگهانی و محدودکننده جریان داخلی است.

۱۰. فرآیند تخصصی تعمیرات

مراحل تعمیر حرفه‌ای:

1. بررسی ظاهری (خازن، سوختگی)
2. تست ولتاژ ورودی
3. بررسی برد کنترل
4. تست IGBT
5. بررسی باس DC
6. تست خروجی

ابزارهای مورد نیاز:

• مولتی‌متر
• اسیلوسکوپ
• تستر IGBT
• منبع تغذیه

۱۱. مشکلات رایج در تعمیرات

• سوختن IGBT
• خرابی خازن DC
• خرابی فن
• خرابی برد کنترل
• نویز و اختلال

📌 رایج‌ترین خرابی: IGBT + خازن DC

۱۲. نصب و راه‌اندازی اصولی

• استفاده از کابل شیلددار
• نصب ارت
• استفاده از فیلتر EMI
• فاصله از نویز
• تنظیم پارامترها

۱۳. نگهداری و سرویس

• تمیزکاری فن
• بررسی دما
• کنترل خازن‌ها
• بررسی اتصالات

۱۴. نکات افزایش عمر دستگاه

• استفاده از استابلایزر
• جلوگیری از اضافه‌بار
• تهویه مناسب
• سرویس دوره‌ای

۱۵. جمع‌بندی نهایی

اینورتر SANTERNO SINUS VEGA یک درایو صنعتی قدرتمند و انعطاف‌پذیر است که با پشتیبانی از کنترل‌های پیشرفته و امکاناتی مانند PLC داخلی و PID، در طیف وسیعی از کاربردها مورد استفاده قرار می‌گیرد.

با این حال، این دستگاه به دلیل پیچیدگی بالا و استفاده از قطعات قدرت، نیازمند تعمیرات تخصصی و نگهداری دقیق است. رعایت اصول نصب و سرویس دوره‌ای، نقش مهمی در کاهش خرابی و افزایش عمر اینورتر دارد.
