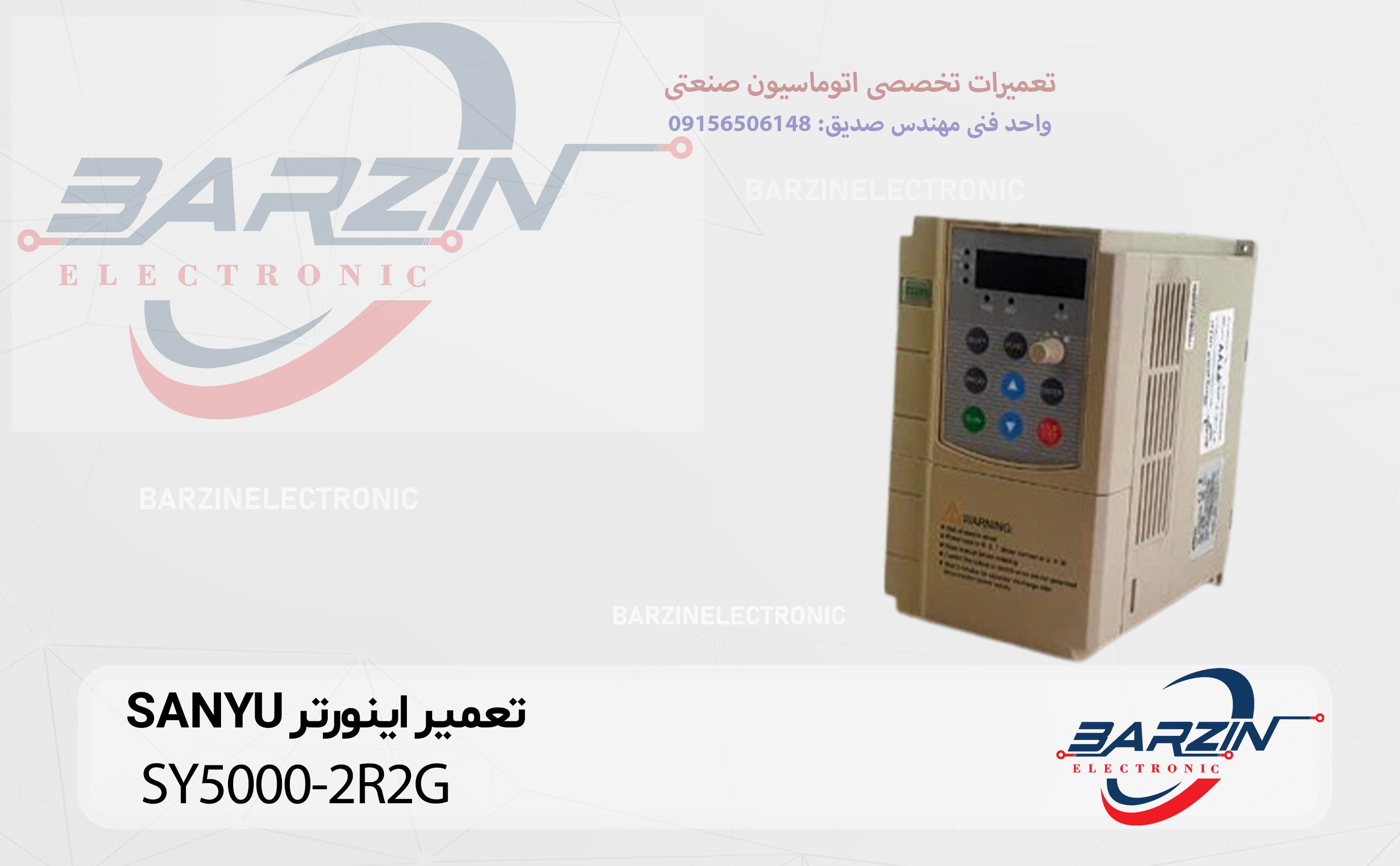

تعمیر اینورتر SANYU-SY50002R2G

۱. معرفی کلی دستگاه

اینورتر SANYU SY5000 مدل SY50002R2G یکی از درایوهای فرکانس متغیر (VFD) اقتصادی و صنعتی ساخت شرکت Sanyu Electric است که برای کنترل سرعت موتورهای سه‌فاز AC طراحی شده است.

کد 2R2G در این مدل معمولاً به توان 2.2 کیلووات (≈3 اسب بخار) در ولتاژ ورودی سه‌فاز 380–400 ولت اشاره دارد.

این درایو در کاربردهای عمومی صنعتی مانند پمپ، فن، نوار نقاله، میکسر و ماشین‌آلات سبک تا متوسط استفاده می‌شود.

۲. مشخصات فنی (دیتاشیت کامل)

جدول دیتاشیت فنی SY50002R2G

۳. ساختار داخلی اینورتر (برای تعمیرکاران)

شناخت ساختار داخلی برای تعمیر ضروری است.

۳.۱ بخش قدرت (Power Section)

• پل دیود یکسوساز سه‌فاز

• خازن‌های باس DC (400V تا 450V)

• مدار پیش‌شارژ (Pre-Charge)

• ماژول IGBT

• مدار اسنابر و درایور گیت

۳.۲ بخش کنترل (Control Board)

• پردازنده مرکزی (MCU)

• مدار PWM

• مدار فیدبک جریان

• سنسور دمای IGBT

• مدار تغذیه سوئیچینگ SMPS

۴. مزایای اینورتر SY50002R2G

جدول مزایا

۵. معایب اینورتر SY50002R2G

جدول معایب

۶. خطاهای رایج + کد خطا + روش تعمیر

جدول کامل کدهای خطا و عیب‌یابی

۷. خرابی‌های سخت‌افزاری رایج در تعمیرگاه

۷.۱ سوختن IGBT

علائم:

• فیوز ورودی می‌پرد

• خطای OC دائمی

• اتصال کوتاه بین U-V-W

تست:

مولتی‌متر روی تست دیود
اگر هر فاز اتصال کامل داشت → IGBT معیوب

۷.۲ خرابی خازن‌های باس DC

علائم:

• نوسان سرعت

• ریست ناگهانی

• صدای وزوز

تست:

• اندازه‌گیری ولتاژ DC

• تست ESR خازن

۷.۳ خرابی برد تغذیه SMPS

علائم:

• دستگاه روشن نمی‌شود

• صفحه نمایش خاموش

تست:

• اندازه‌گیری خروجی 5V و 15V

• بررسی آی‌سی سوئیچینگ

۷.۴ خرابی فن خنک‌کننده

علائم:

• خطای OH

• افزایش دمای هیت‌سینک

راهکار:

تعویض فن با مدل هم‌ولتاژ

۸. مراحل استاندارد تعمیر اینورتر

مرحله ۱: بررسی ظاهری

• سوختگی برد

• ترکیدگی خازن

• سیاه‌شدگی IGBT

مرحله ۲: تست بخش قدرت

• تست پل دیود

• تست IGBT

• تست مقاومت پیش‌شارژ

مرحله ۳: تست برد کنترل

• بررسی ولتاژهای تغذیه

• بررسی سیگنال PWM با اسیلوسکوپ

مرحله ۴: تست بدون بار

• اتصال به لامپ سری

• اندازه‌گیری باس DC

مرحله ۵: تست با موتور

• موتور سبک آزمایشی

• بررسی جریان خروجی

۹. نکات ایمنی مهم در تعمیر

⚠ قبل از باز کردن دستگاه:

• قطع کامل برق

• تخلیه خازن‌های باس DC (حداقل 10 دقیقه صبر)

• استفاده از مقاومت تخلیه

⚠ ولتاژ باس DC حدود 540 ولت خطرناک است.

۱۰. هزینه تقریبی تعمیر

(هزینه بسته به شهر و کیفیت قطعات متغیر است)

۱۱. مزایای تعمیر نسبت به تعویض

۱۲. نگهداری پیشگیرانه برای جلوگیری از خرابی

• تمیزکاری هر 6 ماه

• بررسی فن

• بررسی اتصالات قدرت

• استفاده از ارت مناسب

• نصب سرج پروتکتور

۱۳. جمع‌بندی نهایی

اینورتر SANYU SY50002R2G یک درایو صنعتی 2.2 کیلووات اقتصادی و پرکاربرد است که در بسیاری از پروژه‌های سبک تا نیمه‌سنگین استفاده می‌شود.

بیشترین خرابی‌ها در این مدل مربوط به:

• IGBT

• خازن باس

• فن خنک‌کننده

• برد تغذیه

می‌باشد.

در صورت عیب‌یابی اصولی، این مدل تعمیرپذیری نسبتاً خوبی دارد و در بیشتر موارد مقرون‌به‌صرفه است.
