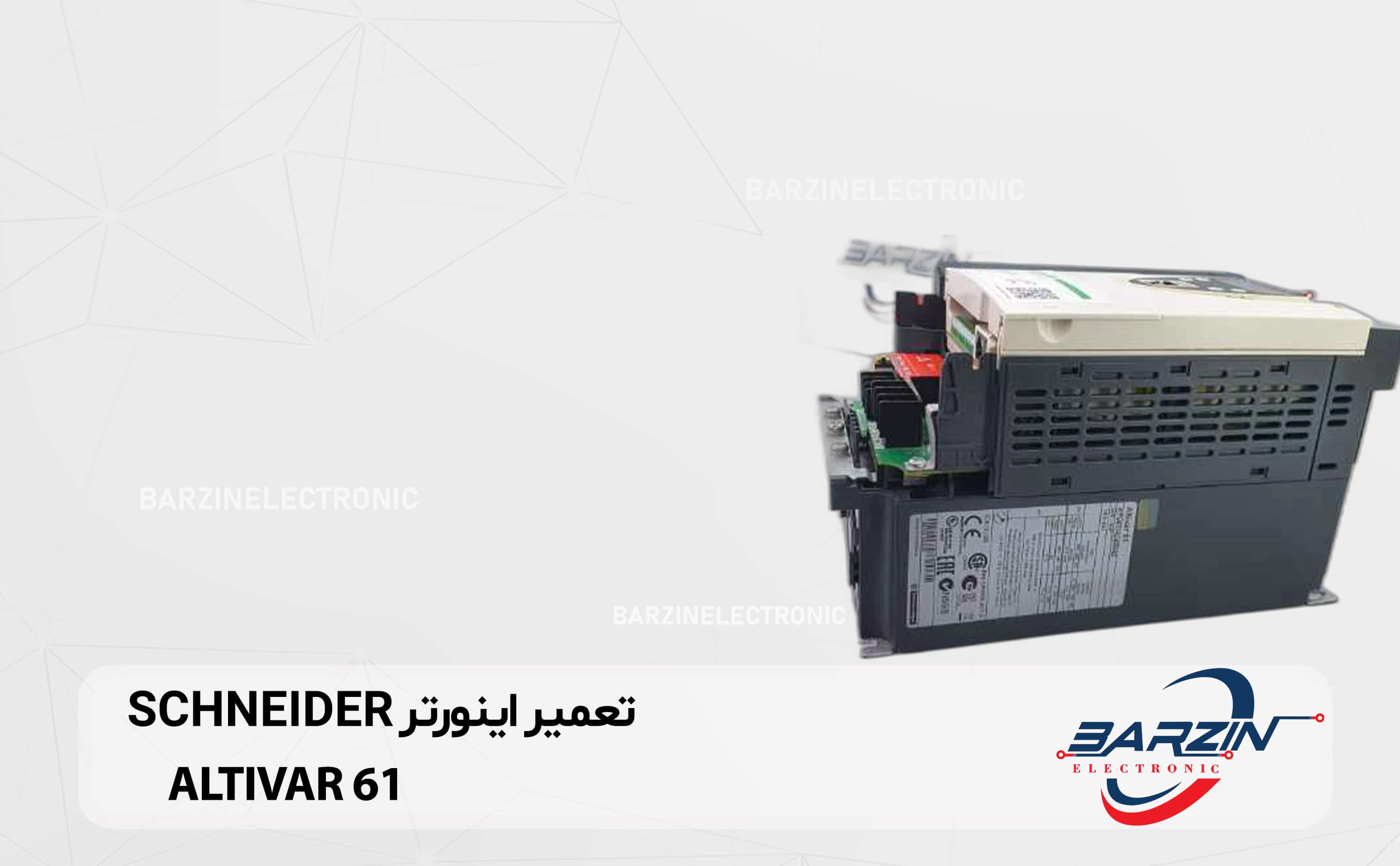

تعمیر اینورتر SCHNEIDER-ALTIVAR61

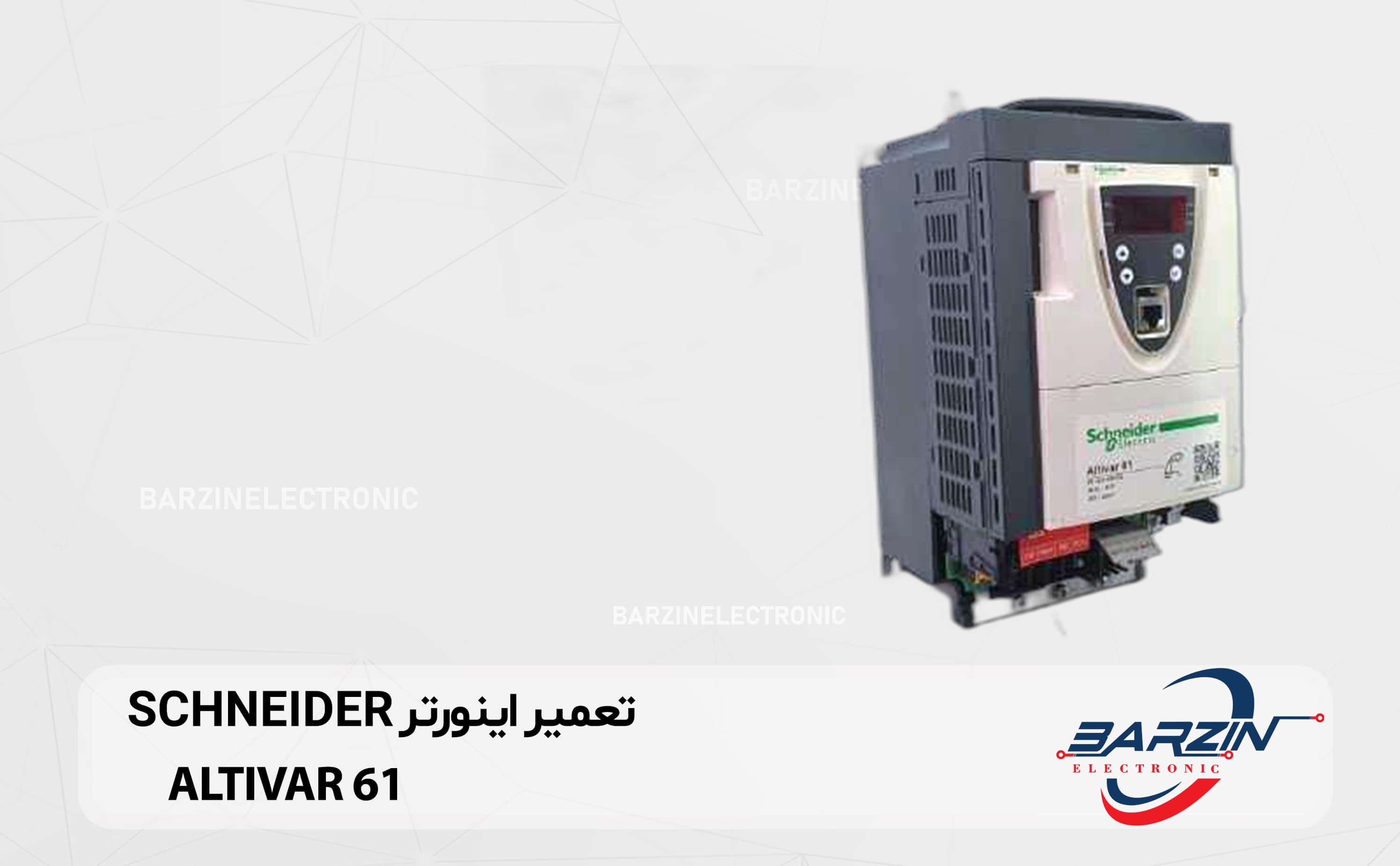

❇️ معرفی کنترلر/اینورتر SCHNEIDER ALTIVAR 61

Schneider Electric Altivar 61 (که به‌اختصار ATV61 نیز شناخته می‌شود) یک اینورتر/درایو AC سرعت متغیر است که برای کنترل سرعت و گشتاور موتورهای AC در کاربردهای صنعتی و ساختمان‌های تجاری طراحی شده است. این محصول از برند معتبر Schneider Electric می‌باشد و در بسیاری از پروژه‌های پمپ‌ها، فن‌ها، سیستم‌های تهویه و HVAC، خطوط انتقال مواد و کاربردهای صنعتی مختلف کاربرد دارد.

سری Altivar 61 مخصوص موتورهای سه‌فاز آسنکرون است و با محدوده توان گسترده از ۰٫۷۵ تا ۸۰۰ کیلووات تولید می‌شود.

این نوع درایوها امکان کنترل دقیق سرعت، بهبود مصرف انرژی و کاهش استهلاک مکانیکی را فراهم می‌کنند که در سیستم‌های صنعتی پیشرفته نقش کلیدی دارند.

📌 اهمیت اینورترها در سیستم‌های صنعتی

درایوهای سرعت متغیر مثل Altivar 61 به دلایل زیر اهمیت دارند:

• بهینه‌سازی مصرف انرژی: با کنترل سرعت موتور فقط در حد نیاز واقعی، مصرف انرژی کاهش یافته و بهره‌وری افزایش می‌یابد.

• افزایش عمر موتور و تجهیزات: کاهش ضربه‌ها و بارهای ناگهانی در راه‌اندازی و توقف موتور.

• کنترل دقیق فرآیند: کنترل سرعت و گشتاور باعث بهبود کیفیت عملکرد سیستم می‌شود.

• قابلیت برنامه‌ریزی و اتوماسیون: اتصال به شبکه‌های صنعتی و کنترل مرکزی.

📊 دیتا شیت و مشخصات فنی SCHNEIDER ALTIVAR 61

دیتا شیت واقعی سری Altivar 61 بسته به مدل و توان انتخابی تفاوت‌هایی دارد — در جدول زیر «مشخصات عمومی و کلیدی» برای این خانواده آورده شده است:

🧱 ساختار و اجزای اصلی

اینورتر Altivar 61 شامل بخش‌های زیر است:

1. واحد قدرت ورودی و رکتیفایر

2. کنترلر DSP/CPU داخلی برای اجرای الگوریتم‌ها

3. ماژول‌های خروجی PWM برای کنترل موتور

4. فیلتر EMC داخلی یا قابل نصب

5. پورت‌های ارتباطی (Modbus/CANopen)

6. کلید و نمایشگر رابط کاربری روی برخی مدل‌ها

7. واحد حفاظتی در برابر اضافه بار، اضافه جریان، اضافه دما و …

⚙️ اصول عملکرد

درایو Altivar 61 با تبدیل برق AC به DC و سپس تولید فرکانس و ولتاژ مناسب برای موتور باعث می‌شود سرعت موتور به‌طور پیوسته و دقیق کنترل شود. سیستم کنترل می‌تواند:

• حالت V/F (ولتاژ/فرکانس) برای کنترل سرعت پایه

• کنترل برداری بدون سنسور (Sensorless Vector Control) برای دقت بالاتر .

فرکانس خروجی تا حدود ۱۶ kHz قابل تنظیم است که امکان عملکرد بهینه در بارهای مختلف را فراهم می‌کند.

✅ مزایا و معایب Altivar 61

✔️ مزایا

🔹 طیف گسترده توان: از مصارف سبک تا صنعتی سنگین (تا 800 kW)
🔹 راندمان انرژی و کاهش مصرف برق
🔹 پشتیبانی از پروتکل‌های صنعتی
🔹 فیلتر EMC داخلی در اکثر مدل‌ها
🔹 راه‌اندازی سریع و منوی Simply Start برای راه‌اندازی آسان

❌ معایب

⛔ نیاز به تابلو استاندارد با تهویه مناسب در مدل‌های توان بالا
⛔ پیکربندی تخصصی برای کاربردهای خاص
⛔ برخی مدل‌ها فاقد رابط گرافیکی پیشرفته هستند مگر با کارت‌های اختیاری

🧩 خطاهای رایج و کدهای تشخیصی

برای اینورترها معمولاً کدهای خطا نمایش داده می‌شود که بسته به پنل کاربر فرق دارد. برخی خطاهای رایج:

توجه: کدها بسته به نسخه Firmware و مدل پنل کاربر ممکن است متفاوت باشند، این جدول خطاهای رایج اینورترهای AC را نشان می‌دهد.

🔧 نصب و راه‌اندازی

مراحل کلی:

1. انتخاب محل نصب با تهویه مناسب

2. اتصال خطوط قدرت (سه‌فاز)

3. اتصال موتور به خروجی PWM

4. پیکربندی پارامترهای اولیه

   • ولتاژ ورودی

   • قدرت موتور

   • کنترل V/F یا برداری

5. تست بدون بار و سپس با بار واقعی

6. ذخیره تنظیمات و backup

برای راهنمای دقیق‌تر می‌توان از Manual رسمی Altivar 61 استفاده کرد که مراحل نصب و پارامترها را گام‌به‌گام توضیح می‌دهد.

🧰 نگهداری و سرویس

برای عملکرد پایدار:

🔹 بررسی دوره‌ای سیم‌کشی و اتصالات
🔹 پاک‌سازی گردوغبار از هیت‌سینک و محیط
🔹 اطمینان از دمای مناسب درون تابلو
🔹 به‌روزرسانی Firmware و پارامترها

🏭 کاربردهای صنعتی

اینورتر Altivar 61 برای موارد زیر مناسب است:

✔ پمپ‌ها و سیستم‌های انتقال سیالات
✔ فن‌ها و تهویه مطبوع HVAC
✔ کانوایرها و سیستم‌های انتقال مواد
✔ صنایع آب و فاضلاب و برج‌های خنک‌کننده
✔ صنایع سنگین (تا 800 kW)

📌 جمع‌بندی

SCHNEIDER ALTIVAR 61 یک اینورتر/درایو قابل اعتماد، انعطاف‌پذیر و صنعتی برای کنترل سرعت موتورهای سه‌فاز با محدوده توان وسیع است. این محصول با پشتیبانی از کنترل‌های مختلف، ارتباطات صنعتی و امکانات حفاظت و تشخیص خطا، یکی از گزینه‌های مناسب در پروژه‌های پمپاژ، تهویه، HVAC و کاربردهای صنعتی بزرگ به‌شمار می‌آید.
