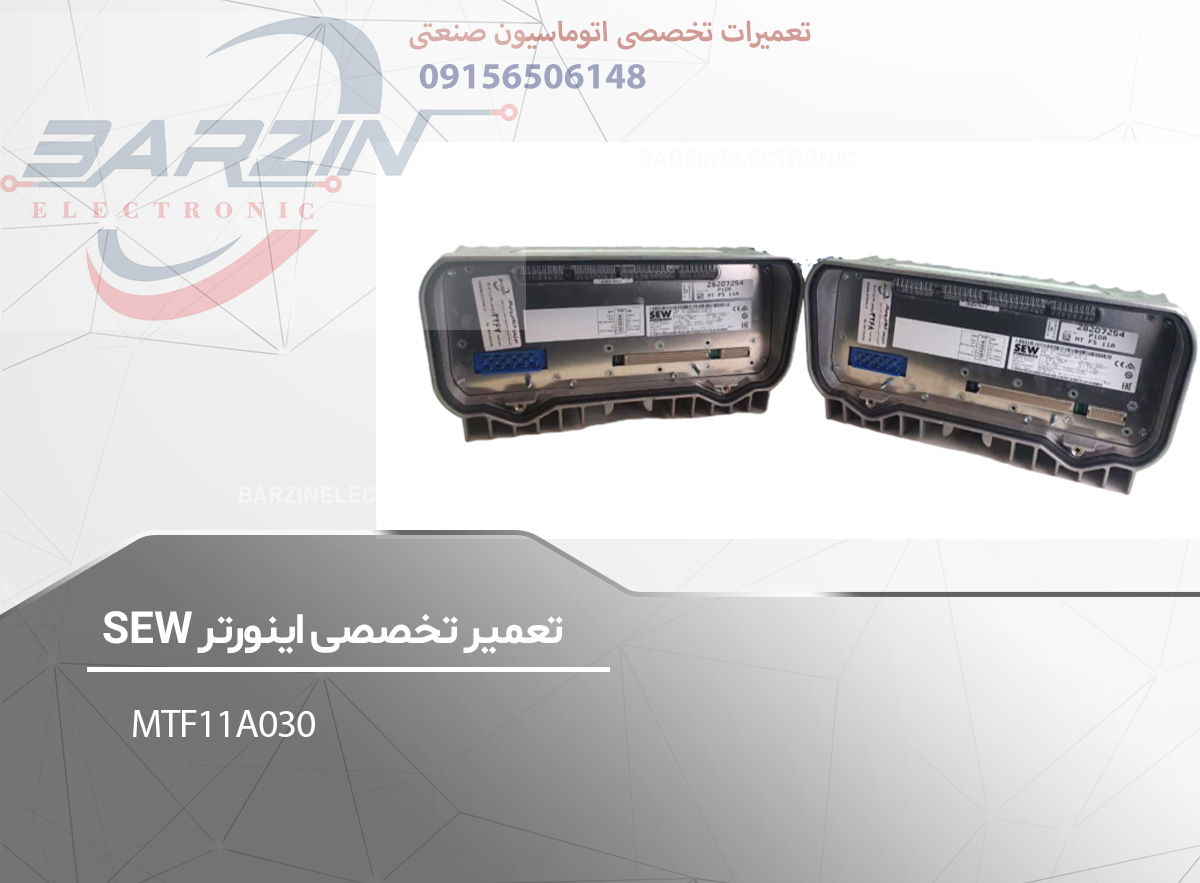

تعمیر اینورتر SEW-MTF11A030

۱. معرفی کلی محصول

اینورتر SEW-MTF11A030 یکی از درایوهای فرکانس متغیر تولید شرکت SEW‑EURODRIVE است که برای کنترل موتورهای سه‌فاز AC در کاربردهای صنعتی سبک تا متوسط طراحی شده است. این مدل در خانواده درایوهای ماژولار SEW قرار می‌گیرد و معمولاً در سیستم‌های انتقال قدرت، نوار نقاله، ماشین‌آلات بسته‌بندی و تجهیزات اتوماسیون مورد استفاده قرار می‌گیرد.

سری MTF معمولاً به‌عنوان ماژول توان (Power Module) یا درایو کامپکت شناخته می‌شود و در کنار کنترلر یا کی‌پد جداگانه تنظیم می‌شود. مدل MTF11A030 معمولاً نشان‌دهنده توان حدود 3 کیلووات در کلاس ولتاژی 400 ولت است (عدد 030 اغلب بیانگر 3.0 kW می‌باشد).

در این مقاله تمرکز ما بر تعمیر، عیب‌یابی، خطاهای رایج، تست قطعات قدرت و روش‌های رفع ایراد این مدل خواهد بود.

۲. نقش اینورتر در سیستم و اهمیت تعمیر اصولی

اینورتر وظیفه دارد:

• ولتاژ AC ورودی را به DC تبدیل کند (یکسوسازی)

• سپس با استفاده از IGBT خروجی PWM سه‌فاز تولید کند

• سرعت و گشتاور موتور را با تغییر فرکانس کنترل کند

• از موتور در برابر اضافه‌بار، اتصال کوتاه و افزایش دما محافظت کند

در صورت خرابی، کل فرآیند تولید ممکن است متوقف شود؛ بنابراین تعمیر تخصصی و اصولی اهمیت بالایی دارد.

۳. ساختار داخلی اینورتر SEW-MTF11A030

۳-۱. بخش‌های اصلی داخلی

۴. دیتاشیت فنی SEW-MTF11A030

جدول مشخصات فنی

توجه: مقادیر دقیق ممکن است بسته به نسخه سخت‌افزاری کمی متفاوت باشد.

۵. علائم خرابی رایج در SEW-MTF11A030

در تعمیر این مدل معمولاً با این نشانه‌ها مواجه می‌شویم:

• روشن نشدن کامل دستگاه

• نمایش خطای Overcurrent

• خطای DC Bus Low / High

• خاموش شدن ناگهانی هنگام استارت

• قطع خروجی موتور

• خطای Communication

• سوختن فیوز ورودی

۶. خطاهای رایج و روش عیب‌یابی

جدول کد خطاها و راهکار تعمیر

۷. مراحل تخصصی تعمیر SEW-MTF11A030

۷-۱. بررسی اولیه بدون باز کردن دستگاه

1. اندازه‌گیری ولتاژ ورودی

2. بررسی فیوزها

3. بررسی خطا روی نمایشگر

4. چک کردن فن خنک‌کننده

۷-۲. تست بخش قدرت

تست پل دیود

• اندازه‌گیری با مولتی‌متر در حالت دیود

• عدم اتصال کوتاه بین فازها

تست خازن‌های DC-Link

• بررسی بادکردگی

• اندازه‌گیری ESR

• اندازه‌گیری ولتاژ DC (حدود 540V در 400VAC)

تست IGBT

• تست اتصال کوتاه C-E

• بررسی Gate

• تست با اهم‌متر در حالت دیود

در صورت اتصال کوتاه بین C و E، ماژول باید تعویض شود.

۷-۳. تست برد کنترل

• بررسی تغذیه 15V و 5V

• بررسی آی‌سی درایور گیت

• تست اپتوکوپلرها

• بررسی ترک خوردگی PCB

۸. مزایا و معایب این مدل

جدول مزایا

جدول معایب

۹. خطاهای رایج هنگام تعمیر

اشتباهات متداول تعمیرکاران

۱۰. روش ایمن راه‌اندازی پس از تعمیر

1. استفاده از لامپ سری 100 وات

2. اندازه‌گیری ولتاژ DC Bus

3. تست بدون موتور

4. اتصال موتور بدون بار

5. تست در بار واقعی

6. مانیتورینگ جریان و دما

۱۱. نکات مهم افزایش طول عمر

• نصب چوک ورودی

• استفاده از فیلتر EMI

• ارت مناسب

• تهویه تابلو

• جلوگیری از ورود گردوغبار

• سرویس دوره‌ای فن

۱۲. مشکلاتی که معمولاً باعث سوختن IGBT می‌شوند

• اتصال کوتاه کابل موتور

• خرابی بلبرینگ موتور

• نوسان شدید برق

• نبود مقاومت ترمز

• راه‌اندازی مکرر با بار سنگین

• تنظیم اشتباه پارامتر جریان

۱۳. بررسی اقتصادی تعمیر یا تعویض

۱۴. چک لیست کامل عیب‌یابی مرحله‌ای

مرحله ۱: روشن نمی‌شود

• بررسی فیوز

• بررسی ولتاژ ورودی

• تست پل دیود

• تست مقاومت راه‌انداز

مرحله ۲: روشن می‌شود ولی خروجی ندارد

• تست IGBT

• بررسی فرمان Run

• بررسی پارامترها

مرحله ۳: خطای اضافه جریان

• تست کابل موتور

• تست IGBT

• بررسی بار مکانیکی

۱۵. جمع‌بندی نهایی

اینورتر SEW-MTF11A030 یکی از درایوهای صنعتی با کیفیت ساخت بالا است که در صورت خرابی، بیشترین ایرادات آن در بخش:

• ماژول IGBT

• خازن‌های DC

• درایور گیت

• مدار تغذیه سوئیچینگ

مشاهده می‌شود.

تعمیر این مدل نیازمند دانش الکترونیک قدرت، ابزار دقیق تست و تجربه عملی است. در صورت تعمیر اصولی و استفاده از قطعات اورجینال، این دستگاه می‌تواند سال‌ها بدون مشکل کار کند.
