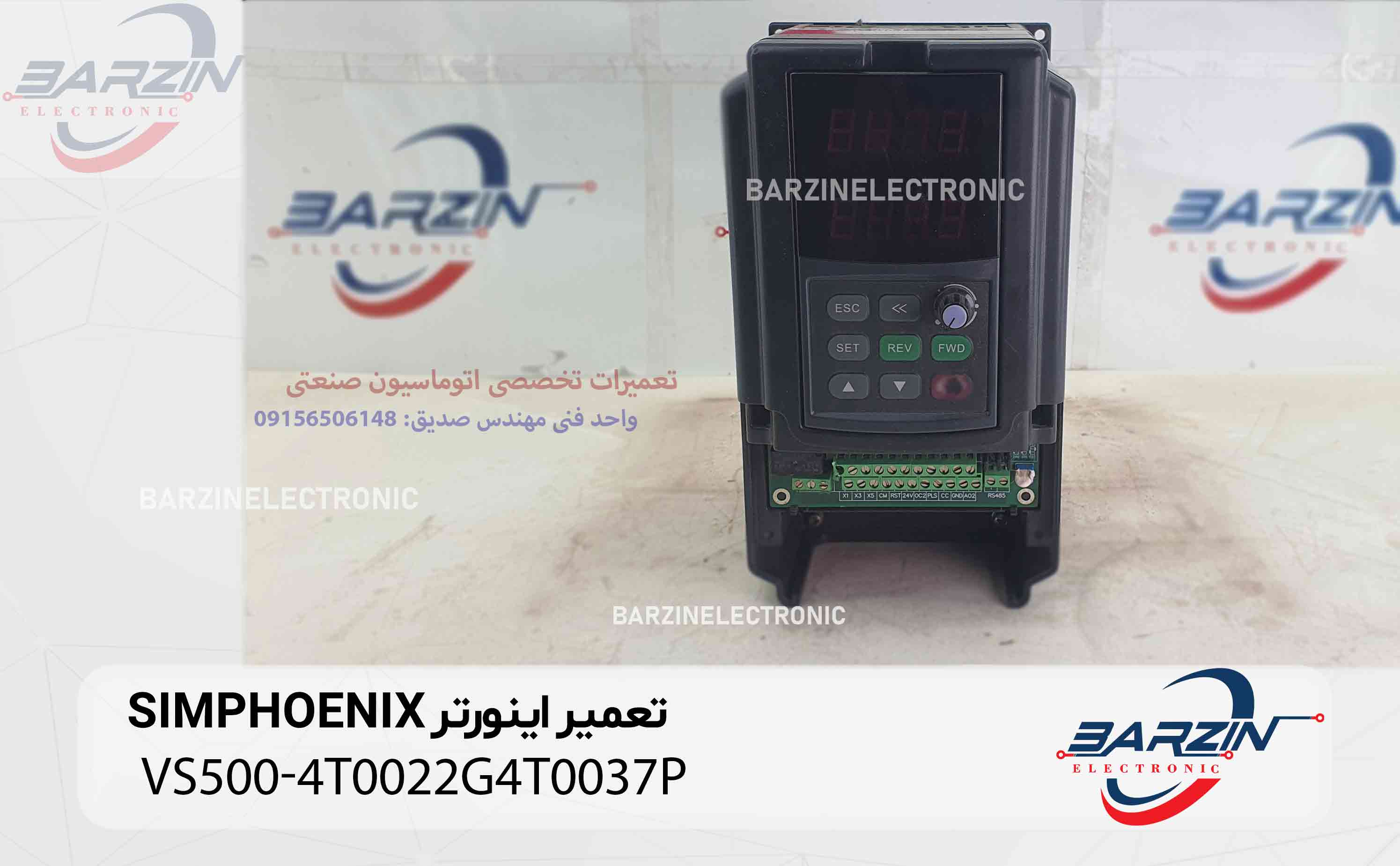

تعمیر تخصصی اینورتر SIMPHOENIX مدل VS500-4T0022G / 4T0037P

۱. معرفی کلی محصول

اینورترهای سری VS500 از برند Shenzhen Simphoenix Electric Technology Co., Ltd. جزء درایوهای اقتصادی اما صنعتی هستند که برای کنترل موتورهای سه‌فاز AC در کاربردهای عمومی تا نیمه‌سنگین طراحی شده‌اند.

مدل‌های:

• VS500-4T0022G → حدود 2.2 kW
• VS500-4T0037P → حدود 3.7 kW

📌 حرف 4T نشان‌دهنده ورودی سه‌فاز 380V است.

این سری به دلیل قیمت مناسب، قابلیت‌های قابل قبول و دسترسی راحت، در بسیاری از تابلوهای صنعتی و ماشین‌آلات استفاده می‌شود.

۲. نقش اینورتر در سیستم‌های صنعتی

اینورتر VS500 وظایف زیر را بر عهده دارد:

• کنترل سرعت موتور
• کنترل گشتاور
• استارت نرم (Soft Start)
• توقف نرم (Soft Stop)
• کاهش مصرف انرژی
• حفاظت از موتور

📌 این سری معمولاً از کنترل V/F و در برخی مدل‌ها Vector ساده پشتیبانی می‌کند.

۳. ساختار داخلی اینورتر (تحلیل کامل تعمیرگاهی)

۳-۱. بخش ورودی (Rectifier Unit)

وظیفه: تبدیل AC به DC

اجزا:

• پل دیود سه‌فاز
• فیلتر EMI
• ترمینال ورودی

📌 خرابی‌های رایج:

• سوختن دیودها
• آسیب ناشی از نوسان برق
• سوختن MOV (وارستور)

۳-۲. باس DC (DC Link)

وظیفه:

• ذخیره انرژی
• تثبیت ولتاژ

اجزا:

• خازن‌های الکترولیتی
• مقاومت‌های تخلیه
• گاهی سلف DC

📌 خرابی‌های رایج:

• خشک شدن خازن
• افزایش ESR
• افت ولتاژ DC

۳-۳. ماژول قدرت (IGBT Module)

مهم‌ترین بخش دستگاه

وظیفه:

• تولید PWM
• ایجاد خروجی AC متغیر

📌 خرابی‌های رایج:

• اتصال کوتاه
• نیم‌سوز شدن
• خرابی درایور گیت

۳-۴. برد کنترل (Control Board)

وظایف:

• تولید سیگنال PWM
• پردازش ورودی‌ها
• اجرای الگوریتم کنترلی

اجزا:

• CPU / MCU
• اپتوکوپلر
• آی‌سی درایور

📌 خرابی‌های رایج:

• خرابی اپتوکوپلر
• آسیب در اثر نویز
• خرابی تغذیه سوئیچینگ (SMPS)

۳-۵. سیستم خنک‌کاری

• فن
• هیت‌سینک

📌 خرابی فن = افزایش دما = سوختن IGBT

۴. جدول مشخصات فنی (دیتاشیت کامل)

۵. اصول عملکرد اینورتر

فرآیند عملکرد:

AC → DC → PWM → AC

در این سیستم:

• برق AC یکسوسازی می‌شود
• در باس DC ذخیره می‌شود
• توسط IGBT به AC تبدیل می‌شود

📌 فرکانس خروجی تعیین‌کننده سرعت موتور است.

۶. کاربردهای صنعتی

• نوار نقاله
• پمپ و فن
• دستگاه‌های بسته‌بندی
• ماشین‌آلات سبک صنعتی
• خطوط تولید

۷. مزایا و معایب

جدول مزایا

جدول معایب

۸. خطاهای رایج و عیب‌یابی

۹. جدول کامل کد خطاهای رایج

۱۰. فرآیند تخصصی تعمیرات (مرحله به مرحله)

مرحله ۱: بررسی ظاهری

• سوختگی
• بادکردگی خازن
• آثار حرارت

مرحله ۲: تست ورودی

• ولتاژ سه‌فاز
• فیوز

مرحله ۳: تست باس DC

• اندازه‌گیری ولتاژ
• بررسی خازن

مرحله ۴: تست IGBT

• اتصال کوتاه
• تست دیودی

مرحله ۵: بررسی برد کنترل

• ولتاژهای 5V / 12V
• سیگنال PWM

مرحله ۶: تست بدون بار

• روشن کردن بدون موتور

مرحله ۷: تست با بار

• بررسی عملکرد واقعی

۱۱. مشکلات رایج تعمیراتی

• سوختن IGBT
• خرابی خازن
• خرابی فن
• خرابی برد کنترل

📌 رایج‌ترین: IGBT + خازن

۱۲. نصب اصولی (خیلی مهم)

• استفاده از ارت مناسب
• کابل شیلددار
• فاصله از نویز
• تهویه مناسب

۱۳. نگهداری و سرویس

• تمیزکاری دوره‌ای
• بررسی فن
• بررسی دما
• چک اتصالات

۱۴. نکات افزایش عمر دستگاه

• جلوگیری از اضافه‌بار
• استفاده از برق پایدار
• سرویس دوره‌ای
• تنظیم صحیح پارامترها

۱۵. تحلیل تخصصی خرابی‌ها

چرا IGBT می‌سوزد؟

• اتصال کوتاه موتور
• بار بیش از حد
• خرابی فن

چرا خازن خراب می‌شود؟

• دمای بالا
• عمر کاری

چرا درایو خطای OC می‌دهد؟

• شفت قفل شده
• تنظیم اشتباه پارامتر

۱۶. جمع‌بندی نهایی حرفه‌ای

اینورتر SIMPHOENIX VS500-4T0022G / 4T0037P یک درایو اقتصادی و کاربردی برای استفاده در صنایع سبک تا متوسط است. با وجود قیمت مناسب، این دستگاه در صورت نصب و نگهداری صحیح عملکرد قابل قبولی ارائه می‌دهد.

📌 اما:

بیشترین خرابی در این مدل مربوط به بخش قدرت (IGBT) و خازن‌ها است و تعمیر آن نیاز به تخصص در الکترونیک صنعتی دارد.
