-مقدمه

دستگاه استروب‌اسکوپ دستی یکی از ابزارهای دقیق مهندسی و صنعتی است که برای اندازه‌گیری سرعت دوران و مشاهده حرکت اجسام چرخان به‌کار می‌رود. در بسیاری از خطوط تولید، کارگاه‌های صنعتی، واحدهای نگهداری و تعمیرات و حتی آزمایشگاه‌های تحقیقاتی، دستگاه استروب‌اسکوپ دستی یک ابزار کلیدی محسوب می‌شود.

این دستگاه امکان مشاهده حرکت یک جسم در حال چرخش را به‌صورت ظاهراً ثابت فراهم می‌کند و همین ویژگی آن را برای اندازه‌گیری دقیق سرعت، بررسی لرزش و تشخیص عیوب دینامیکی بسیار مفید می‌سازد.

-ماهیت و عملکرد دستگاه استروب‌اسکوپ دستی

دستگاه استروب‌اسکوپ دستی با استفاده از تابش فلاش‌های نورانی با فرکانس قابل تنظیم کار می‌کند. زمانی که فرکانس فلاش دستگاه استروب‌اسکوپ دستی با سرعت دوران جسم هماهنگ شود، جسم در نگاه کاربر ثابت یا آهسته‌تر به‌نظر می‌رسد. این پدیده که «اثر استروبوسکوپی» نام دارد، اساس عملکرد دستگاه استروب‌اسکوپ دستی را تشکیل می‌دهد.

با استفاده از این ویژگی خاص، کاربر می‌تواند سرعت یک چرخ، شفت، پروانه، چرخ‌دنده یا هر جسم دوار دیگری را بدون تماس مستقیم اندازه‌گیری کند. این موضوع به‌ویژه در زمان‌هایی که دسترسی به قطعه چرخان ممکن نیست یا تماس فیزیکی خطرناک است، اهمیت فراوانی دارد.

-ساختار کلی دستگاه استروب‌اسکوپ دستی

دستگاه استروب‌اسکوپ دستی از بخش‌های مختلفی تشکیل شده که هرکدام نقشی مهم در عملکرد سیستم ایفا می‌کنند. این بخش‌ها شامل:

-لامپ فلاش (معمولاً زنون یا LED)
-مدار کنترل فرکانس
-منبع تغذیه (باتری یا شارژ داخلی)
-محفظه و بدنه مقاوم
-کلیدهای تنظیم سرعت فلاش
-درگاه ورودی تریگر (در برخی مدل‌ها)

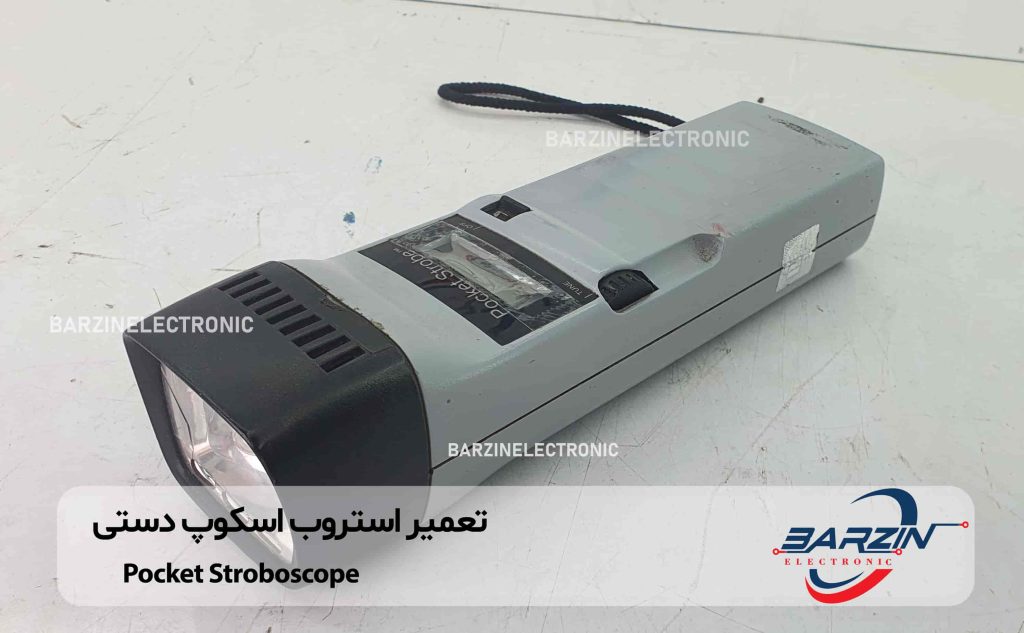

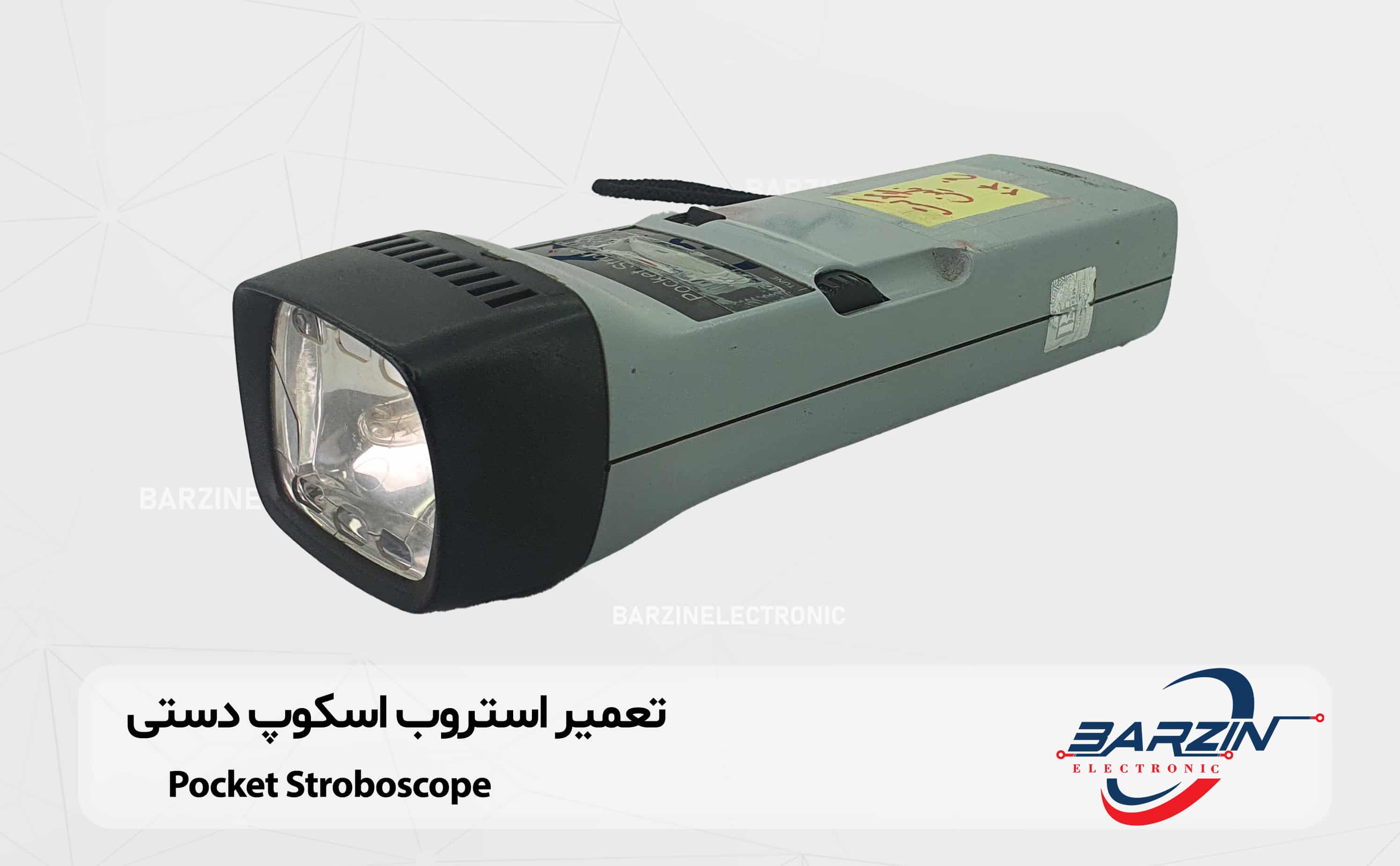

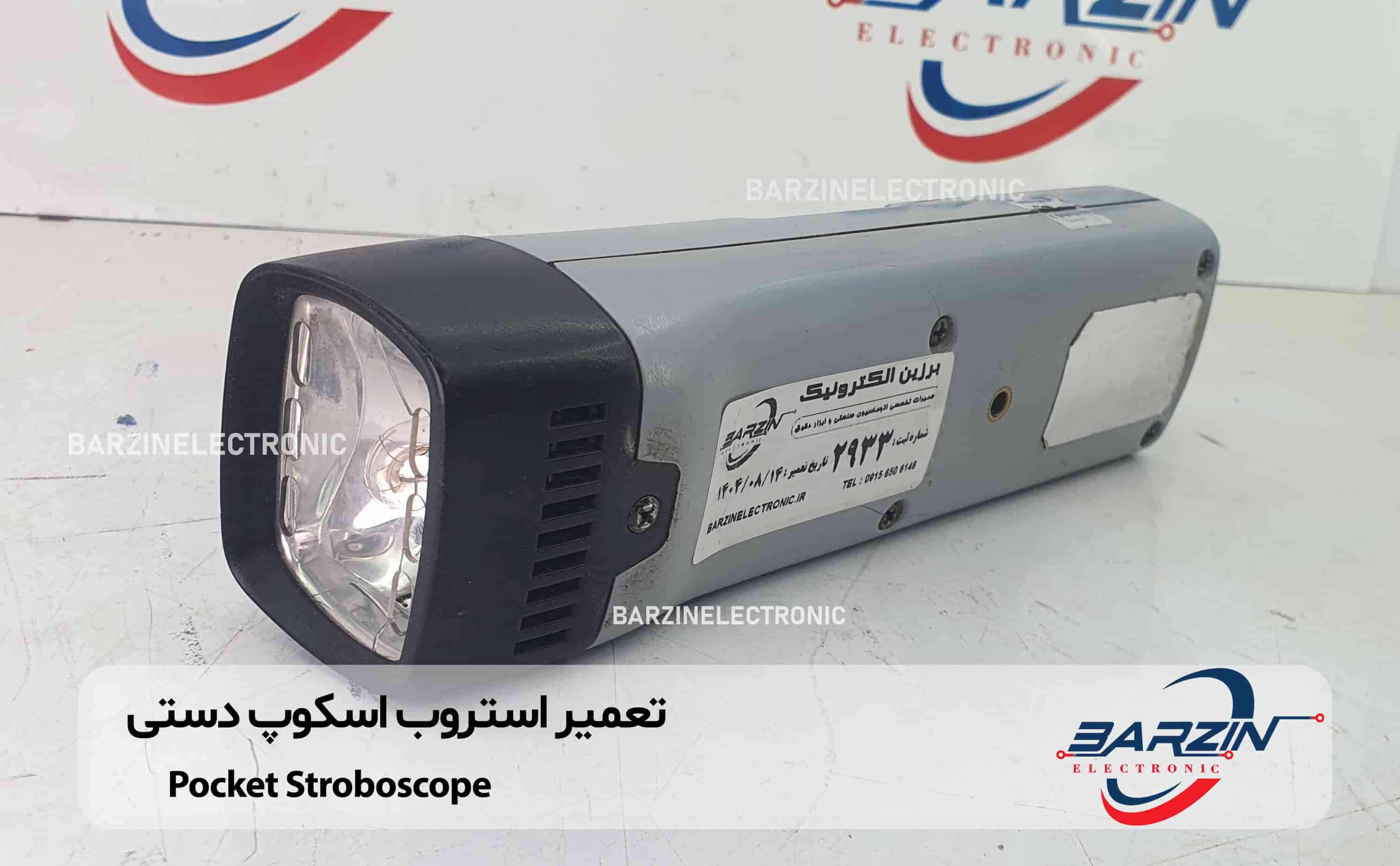

مدل‌های قدیمی‌تر معمولاً از لامپ زنون استفاده می‌کنند و همین امر باعث تولید نور سفید و شدید می‌شود. مدل‌های جدیدتر از LED بهره می‌برند که عمر بالاتر، مصرف کمتر و پایداری بیشتری دارد. در دستگاهی که شما ارسال کردید، طراحی بدنه و نوع لامپ به‌وضوح نشان‌دهنده نسل قدیمی‌تر و مبتنی بر لامپ زنون است.

-کاربردهای مهم دستگاه استروب‌اسکوپ دستی

-اندازه‌گیری RPM

اصلی‌ترین کاربرد دستگاه استروب‌اسکوپ دستی، اندازه‌گیری سرعت دوران یا همان RPM است. در موتورهای الکتریکی، فن‌ها و هر سیستم دوار، دستگاه استروب‌اسکوپ دستی این امکان را می‌دهد که بدون تماس، سرعت را اندازه گرفت.

-تعیین لغزش و قفل روتور

در سیستم‌های دوار، گاهی نیاز است حرکت یک المان نسبت به دیگری بررسی شود. با تنظیم درست فلاش دستگاه استروب‌اسکوپ دستی، می‌توان حرکت نسبی قطعات را مشاهده کرد.

-تشخیص ترک‌ها و عیوب سطحی

لرزش و شکاف‌های روی سطح یک قطعه در حال دوران تنها زمانی قابل مشاهده می‌شود که جسم در ظاهر ثابت دیده شود. دستگاه استروب‌اسکوپ دستی دقیقاً این امکان را فراهم می‌کند.

-کنترل فرآیند تولید

در برخی صنایع مانند چاپ، بسته‌بندی و نساجی، دستگاه استروب‌اسکوپ دستی برای بررسی دقت حرکت نوارهای در حال حرکت استفاده می‌شود.

-آنالیز لرزش و ارتعاش

در کارگاه‌های تعمیر و نگهداری، دستگاه استروب‌اسکوپ دستی برای مشاهده رفتار ارتعاشی یک جسم و بررسی نوسانات کاربرد دارد.

-برتری‌های دستگاه استروب‌اسکوپ دستی نسبت به سایر روش‌ها

دستگاه استروب‌اسکوپ دستی نسبت به روش‌های تماس‌محور مانند تاکومترهای مکانیکی یا نوری مزایای قابل‌توجهی دارد. از جمله:

-بدون نیاز به تماس فیزیکی
-ایمنی بالا
-امکان اندازه‌گیری در فواصل مختلف
-قابلیت مشاهده رفتار دینامیکی جسم
-قابلیت استفاده در سرعت‌های بالا

این ویژگی‌ها باعث می‌شود دستگاه استروب‌اسکوپ دستی در بسیاری از شرایط بر سایر روش‌های سنتی برتری داشته باشد.

-نحوه استفاده از دستگاه استروب‌اسکوپ دستی

استفاده از دستگاه استروب‌اسکوپ دستی ساده است، اما نیاز به دقت دارد. مراحل کلی کار با دستگاه:

1. دستگاه را روشن کنید.
2. فرکانس فلاش را روی یک مقدار پایه تنظیم کنید.
3. نور فلاش را به جسم چرخان بتابانید.
4. فرکانس را افزایش یا کاهش دهید تا جسم ثابت دیده شود.
5. مقدار فرکانس ثابت‌شده برابر با سرعت دوران یا یکی از مضارب آن است.
6. با در نظر گرفتن تعداد پره‌ها یا نشانه‌ها، مقدار واقعی RPM را محاسبه کنید.

برای مثال اگر پروانه‌ای چهار پره دارد و در فرکانسی ۱۵۰۰ فلاش بر دقیقه ثابت دیده شد، سرعت واقعی آن ۱۵۰۰ یا ۳۰۰۰ یا ۶۰۰۰ RPM است. با مشاهده دقیق‌تر می‌توان تصمیم گرفت که کدام مقدار صحیح است.

-عملکرد داخلی دستگاه استروب‌اسکوپ دستی

عملکرد داخلی دستگاه استروب‌اسکوپ دستی معمولاً شامل مدارهای زیر است:

-مدار تولید فرکانس

این مدار وظیفه دارد با تنظیم کاربر، سیگنال‌هایی با فواصل زمانی مشخص تولید کند. این سیگنال‌ها به لامپ فلاش ارسال می‌شوند.

-مدار محرک لامپ

در لامپ‌های زنون، ولتاژهای بالا برای ایجاد تخلیه الکتریکی لازم است. بنابراین دستگاه استروب‌اسکوپ دستی یک مدار داخلی دارد که ولتاژ را افزایش داده و پالس تخلیه ایجاد می‌کند.

-مدار تریگر خارجی

برخی مدل‌ها دارای ورودی سینگال خارجی هستند. در این حالت، دستگاه استروب‌اسکوپ دستی به یک سنسور متصل می‌شود و فلاش‌ها را هماهنگ با سیگنال خارجی تولید می‌کند.

-سیستم حفاظتی

برای جلوگیری از آسیب به لامپ یا باتری، دستگاه استروب‌اسکوپ دستی معمولاً دارای مدارهای حفاظت حرارتی و ولتاژ است.

-دو تکنولوژی لامپ در دستگاه استروب‌اسکوپ دستی

-لامپ زنون

لامپ زنون در دستگاه استروب‌اسکوپ دستی مزایای زیر دارد:

– نور بسیار قوی
– طیف نور سفید طبیعی
– پایداری نسبتاً خوب

اما معایبی نیز دارد:

– مصرف انرژی زیاد
– داغ شدن
– آسیب‌پذیری در برابر ضربه
– تأخیر گرم‌شدن در برخی مدل‌ها

-لامپ LED

لامپ LED در نسل جدید دستگاه استروب‌اسکوپ دستی:

– کم‌مصرف
– عمر طولانی
– بدون تأخیر در روشن‌شدن
– تولید حرارت کمتر

مدل قدیمی که شما فرستادید، از نوع زنون است و این موضوع در درک یارادات رایج بسیار مهم است.

-مزایای استفاده از دستگاه استروب‌اسکوپ دستی در صنعت

– افزایش دقت عیب‌یابی
– کاهش خطر تماس با اجسام در حال دوران
– سرعت بالای اندازه‌گیری
– مناسب برای محیط‌های صنعتی، تاریک یا روشن
– قابل حمل بودن
– امکان مشاهده جزئیات دینامیکی با چشم غیرمسلح

این موارد دستگاه استروب‌اسکوپ دستی را به ابزاری ضروری در واحدهای تعمیرات تبدیل کرده است.

-نگهداری و مراقبت از دستگاه استروب‌اسکوپ دستی

برای اینکه دستگاه استروب‌اسکوپ دستی عمر طولانی‌تری داشته باشد:

– از ضربه محافظت کنید.
– در معرض رطوبت شدید قرار ندهید.
– باتری را مرتب شارژ کنید.
– لنز جلو را تمیز نگه دارید.
– از فلاش‌زدن پیوسته طولانی پرهیز کنید (برای مدل‌های زنون).

-یـاِرادات و خرابی‌های رایج دستگاه استروب‌اسکوپ دستی

در ادامه مهم‌ترین خرابی‌های دستگاه استروب‌اسکوپ دستی را بررسی می‌کنیم. دانستن این موارد به شما کمک می‌کند دستگاه را بهتر تعمیر یا نگهداری کنید.

۱. روشن نشدن دستگاه

این شایع‌ترین مشکل دستگاه استروب‌اسکوپ دستی است. دلایل:

– خرابی باتری داخلی
– سولفاته‌شدن پین‌های باتری
– خرابی کلید روشن/خاموش
– قطع‌شدن سیم‌ها در اثر ضربه

در مدل‌های زنون مخصوصاً باتری‌های قدیمی سرب‌اسیدی مشکل‌ساز می‌شوند.

۲. فلاش نزدن لامپ زنون

یکی از یارادات رایج دستگاه استروب‌اسکوپ دستی همین است. دلایل:

– خرابی ترایگر ولتاژ بالا
– خرابی خازن‌های پالس
– سوختن لامپ زنون
– اتصالات قطع‌شده در بخش خروجی

علائم آن معمولاً روشن شدن دستگاه بدون تولید فلاش است.

۳. ناپایداری شدت نور

اگر نور دستگاه استروب‌اسکوپ دستی نوسانی یا ضعیف باشد:

– ولتاژ تغذیه کافی نیست
– خازن‌های مدار تضعیف شده‌اند
– لامپ زنون عمرش در حال پایان است

این خرابی اغلب در دستگاه‌های قدیمی شایع است.

۴. دقت پایین در اندازه‌گیری RPM

اگر دستگاه استروب‌اسکوپ دستی RPM را نادرست نمایش دهد:

– فرکانس‌ساز داخلی دچار خطا شده
– پتانسیومتر تنظیم سرعت خراب شده
– لرزش دست در کاربر
– باتری کم‌قدرت

در مدل‌هایی که نمایشگر یا ورودی تریگر دارند، سنسور نیز ممکن است ایراد داشته باشد.

۵. داغ شدن بیش از حد دستگاه

در مدل‌های قدیمی با لامپ زنون، داغی بیش از حد بسیار رایج است. دلایل:

 فلاش‌زدن پشت‌سرهم در مدت طولانی
 تهویه نامناسب
 خرابی رگولاتورهای داخلی

این مشکل می‌تواند باعث سوختن لامپ یا حتی آسیب به مدار اصلی شود.

۶. قطع‌ و وصل شدن فلاش‌ها

اگر دستگاه استروب‌اسکوپ دستی فلاش می‌زند اما ناپایدار است:

– اتصالات داخلی کانکتورها شل شده
– خازن تخلیه پالس نیم‌سوز شده
– دکمه تنظیم سرعت خراب است

این عیب معمولاً با صدای تق‌تق هم همراه است.

۷. کاهش زمان نگه‌داشت شارژ

باتری‌های سرب‌اسیدی یا نیکل‌کادمیوم در دستگاه‌های قدیمی‌تر به‌مرور ظرفیت خود را از دست می‌دهند. مشکلات:

– شارژ نشدن کامل
– دشارژ سریع
– گرم‌شدن هنگام شارژ

در بسیاری از موارد نیاز به تعویض کامل باتری است.

۸. شکستگی یا کدر شدن لنز جلویی

لنز در دستگاه استروب‌اسکوپ دستی در معرض ضربه است. کدر شدن لنز باعث:

– کاهش شدت نور
– اختلال در تمرکز پرتو
– کاهش دقت مشاهده

لینز معمولاً پلاستیکی است و نیاز به پولیش یا تعویض دارد.

۹. خرابی پورت ورودی تریگر

در مدل‌هایی که ورودی تریگر دارند:

– قطع‌شدن مسیر
– نفوذ گردوغبار
– سوختن مقاومت‌های سری

این خرابی باعث عدم هماهنگی فلاش با سیگنال خارجی می‌شود.

۱۰. خرابی یا گیرکردن کلیدها

کلیدهای کشویی یا چرخشی دستگاه استروب‌اسکوپ دستی به مرور:

– جرم می‌گیرند
– نیمه‌اتصال ایجاد می‌کنند
– گیر می‌کنند

این مشکل باعث عدم تنظیم صحیح فرکانس فلاش می‌شود.

-چگونه خرابی دستگاه استروب‌اسکوپ دستی را تشخیص دهیم؟

برای تشخیص:

1. باتری را بررسی کنید.
2. ولتاژ خروجی مدار را اندازه بگیرید.
3. لامپ را تست کنید.
4. صدای تق‌تق خازن‌ها را بررسی کنید.
5. فلاش را در فرکانس‌های مختلف آزمایش کنید.

هر کدام از این موارد به شما می‌گوید که مشکل در کدام بخش است.

-جمع‌بندی

دستگاه استروب‌اسکوپ دستی یکی از مهم‌ترین ابزارهای اندازه‌گیری RPM و مشاهده حرکت اجسام دوار است. این دستگاه با بهره‌گیری از نور سریع و پالس‌دار، امکان مشاهده حرکت اجسام چرخان به‌صورت ثابت را فراهم می‌کند. با مزایای فراوانی که دارد، در صنایع مختلف ضروری است. در عین حال، دستگاه استروب‌اسکوپ دستی خرابی‌ها و یارادات رایجی دارد که شناخت آن‌ها برای نگهداری و تعمیر ضروری است.
