تعمیر تخصصی انکودر BALLUFF-BWGO.8.04.EP

۱. معرفی کلی محصول

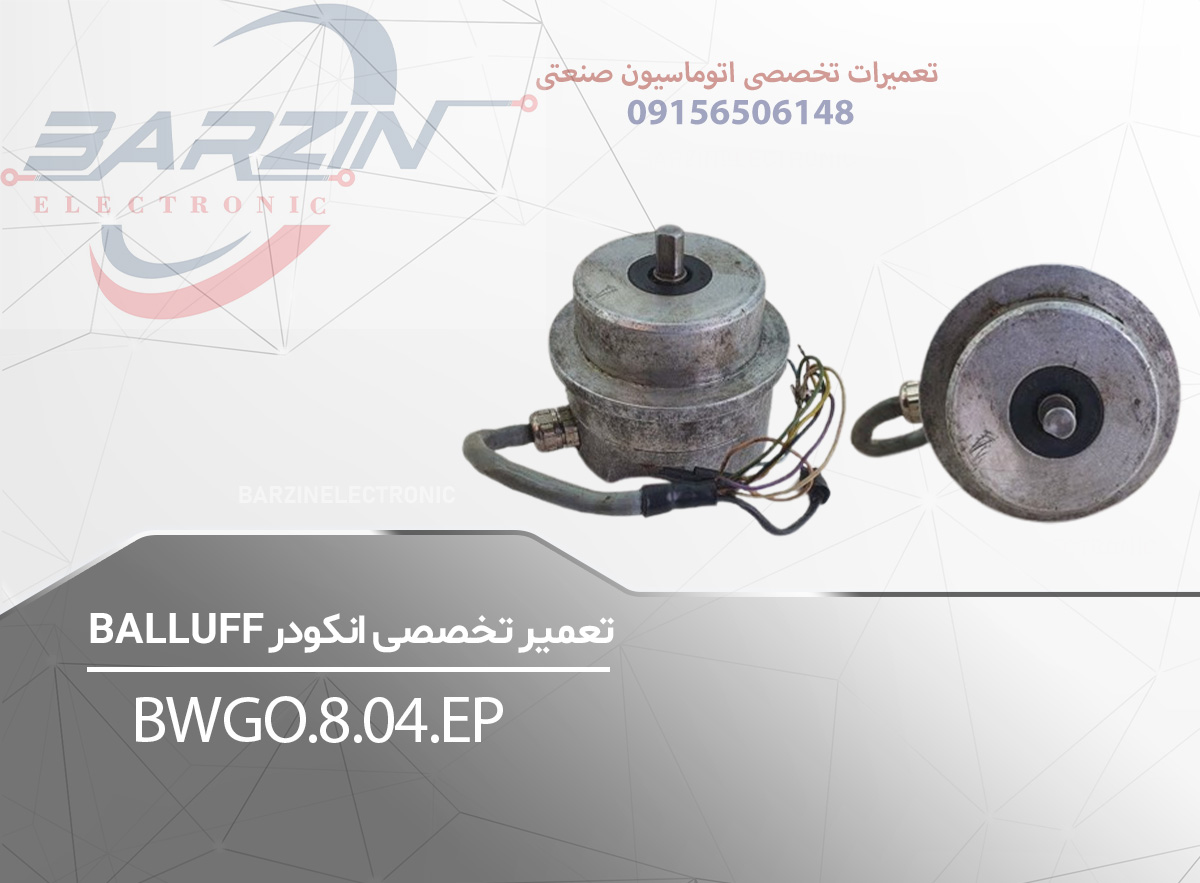

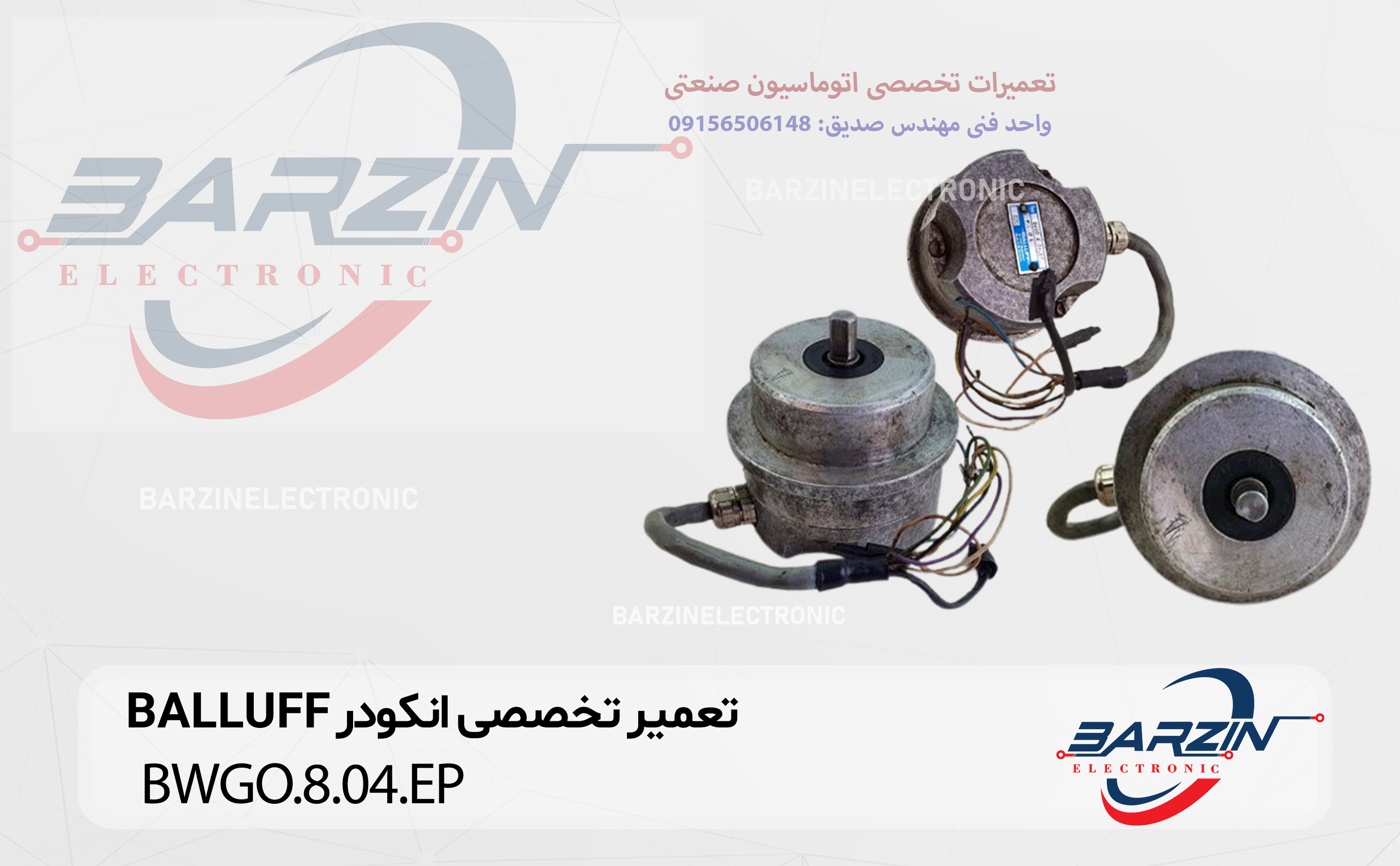

انکودر BALLUFF-BWGO.8.04.EP یک سنسور موقعیت و حرکت خطی از نوع انکودر مغناطیسی یا نوری است که توسط شرکت آلمانی Balluff GmbH تولید می‌شود. این مدل برای اندازه‌گیری دقیق موقعیت، سرعت و جهت چرخش در ماشین‌آلات صنعتی، سیستم‌های اتوماسیون و خطوط تولید طراحی شده است.

این انکودر قابلیت اندازه‌گیری حرکت خطی یا چرخشی با دقت بالا و ارائه سیگنال خروجی دیجیتال مناسب برای کنترلرها (PLC یا Motion Controller) را دارد. نسخه BWGO.8.04.EP به عنوان مدل صنعتی، مقاومت در برابر شرایط محیطی سخت، لرزش و نویز را ارائه می‌دهد و برای کاربردهای حساس در خطوط تولید و ماشین‌آلات CNC مناسب است.

۲. نقش انکودر در اتوماسیون صنعتی

انکودرها مانند BWGO.8.04.EP در سیستم‌های اتوماسیون صنعتی نقش حیاتی دارند. کاربردهای کلیدی شامل:

اندازه‌گیری موقعیت دقیق: تشخیص دقیق موقعیت شفت یا محور خطی.
کنترل سرعت و جهت: بازخورد دقیق برای کنترل سرعت موتور AC/DC.
کنترل بسته‌های خط تولید: هماهنگی دقیق بین اجزای مکانیکی و الکترونیکی.
کاهش خطا و بهبود کیفیت محصول: تشخیص زودهنگام خطاهای مکانیکی و تنظیمات خودکار.

انکودرها امکان مانیتورینگ و کنترل به صورت Real-Time را فراهم می‌کنند و عملکرد سیستم را پایدارتر و ایمن‌تر می‌سازند.

۳. ساختار و اجزای اصلی انکودر BALLUFF-BWGO.8.04.EP

۳‑۱. فرم فیزیکی و نصب

انکودر BWGO.8.04.EP به صورت ماژولار و جمع‌وجور طراحی شده و می‌تواند روی شفت‌ها یا مکانیزم‌های خطی نصب شود. ویژگی‌های نصب شامل:

قطر استاندارد شفت یا براکت سازگار با خطوط صنعتی
پشتیبانی از سیستم نصب فلنج یا کوپلینگ مستقیم
مقاومت در برابر لرزش و ضربه تا محدوده مشخص در دیتاشیت

۳‑۲. ورودی و خروجی

ورودی: ولتاژ تغذیه DC 5–24 ولت (بر اساس نسخه)
خروجی: سیگنال دیجیتال (HTL / TTL / RS422 بسته به تنظیمات)
قابلیت تولید سیگنال پالسی برای کنترل موقعیت و سرعت

۳‑۳. رابط کاربری و کابل‌ها

انکودر دارای کانکتور صنعتی استاندارد یا کابل مستقیم است که امکان اتصال به PLC یا کنترلر را فراهم می‌کند. برخی نسخه‌ها قابلیت اتصال به سیستم‌های شبکه صنعتی را نیز دارند، اما معمولاً برای BWGO.8.04.EP ارتباط مستقیم دیجیتال متداول است.

۴. مشخصات فنی انکودر BWGO.8.04.EP

مشخصه فنی	مقدار / توضیح
مدل	BWGO.8.04.EP
نوع محصول	انکودر خطی/چرخشی دیجیتال
برند سازنده	Balluff GmbH
محدوده اندازه‌گیری	خطی یا چرخشی (بسته به نصب)
دقت اندازه‌گیری	±0.01 mm (خطی) / ±0.1° (چرخشی)
ولتاژ تغذیه	5–24 VDC
جریان مصرف	≤ 50 mA
خروجی	HTL / TTL / RS422
درجه حفاظت	IP67 (محیط صنعتی)
دمای کاری	-40 تا +85°C
وزن تقریبی	~0.3–0.5 kg
کاربردها	کنترل موقعیت، سرعت، اتوماسیون صنعتی

این مشخصات براساس دیتاشیت رسمی BALLUFF استخراج شده است و ممکن است برای نسخه‌های دارای کوپلینگ یا کابل خاص کمی متفاوت باشد.

۵. اصول عملکرد و کنترل

انکودر BWGO.8.04.EP با تبدیل حرکت مکانیکی به سیگنال الکترونیکی دیجیتال عمل می‌کند. روش‌های عملکرد شامل:

HTL / TTL Output: سیگنال دیجیتال پالسی متناسب با حرکت محور
RS422: انتقال سیگنال با مقاومت بالا در طول کابل‌های بلند
کنترل سرعت: با شمارش پالسی‌ها و محاسبه فرکانس
کنترل موقعیت: با شمارش دقیق پالسی‌ها و تعیین موقعیت شفت

این انکودر امکان اتصال مستقیم به PLC، کنترلرهای Motion یا سیستم‌های CNC را فراهم می‌کند و سرعت و دقت بالا را در زمان واقعی ارائه می‌دهد.

۶. کاربردهای رایج در صنعت

انکودر BWGO.8.04.EP در موارد زیر کاربرد دارد:

ماشین‌آلات CNC و خطوط تراشکاری
روبات‌ها و سیستم‌های اتوماسیون صنعتی
نوار نقاله‌ها و سیستم‌های انتقال مواد
کنترل دقیق موقعیت پمپ‌ها و موتورهای صنعتی
سیستم‌های بسته‌بندی و چاپ
تجهیزات پزشکی و اندازه‌گیری دقیق

این انکودر به دلیل دقت بالا و مقاومت محیطی مناسب، برای محیط‌های صنعتی حساس ایده‌آل است.

۷. مزایا و معایب

جدول مزایا

مزیت	توضیح
دقت بالا	±0.01 mm یا ±0.1° بسته به نوع
مقاومت محیطی مناسب	IP67، مقاوم در برابر گرد و غبار و رطوبت
مصرف انرژی پایین	جریان مصرف ≤ 50 mA
قابلیت نصب انعطاف‌پذیر	پشتیبانی از نصب فلنج یا کوپلینگ مستقیم
سازگاری با PLC و کنترلرها	خروجی دیجیتال HTL/TTL/RS422

جدول معایب

عیب	توضیح
حساسیت به ضربه شدید	باید از ضربه‌های مکانیکی شدید محافظت شود
محدودیت طول کابل بدون RS422	سیگنال TTL یا HTL بیش از چند متر کاهش دقت دارد
قیمت نسبتاً بالا	هزینه خرید بالاتر از مدل‌های معمولی
نیاز به نصب تخصصی	تنظیم دقیق محور و کوپلینگ الزامی است

۸. خطاهای رایج و راهکارها

جدول خطاها و عیب‌یابی

خطا / وضعیت	علت محتمل	راهکار پیشنهادی
عدم تشخیص موقعیت	اتصال اشتباه یا قطع کابل	بررسی کابل و کانکتور
سیگنال ناپایدار	نویز الکترومغناطیسی یا لرزش زیاد	اضافه کردن شیلد کابل یا ارت کردن بدنه
خروجی صفر یا ثابت	ولتاژ تغذیه پایین یا خرابی سنسور	بررسی تغذیه و تعویض انکودر
خطای PLC در شمارش پالسی	پارامترهای ورودی اشتباه در کنترلر	بازبینی تنظیمات PLC
نوسان سرعت یا موقعیت	کوپلینگ شفت شل یا لقی مکانیکی	تنظیم کوپلینگ و اتصال شفت

این خطاها رایج‌ترین مشکلات انکودرهای صنعتی مشابه BWGO هستند و راهکارها برای تعمیر و نگهداری کاربردی‌اند.

۹. نصب و راه‌اندازی

مراحل نصب صحیح:

انتخاب محل نصب: نزدیک محور مورد نظر و دور از منابع حرارت یا لرزش شدید
اتصال مکانیکی: نصب با فلنج یا کوپلینگ مستقیم و تنظیم دقیق شفت
اتصال کابل و کانکتور: رعایت قطب‌بندی و اتصال شیلد کابل
تغذیه: ولتاژ مناسب DC 5–24 ولت
تنظیم پارامترهای کنترلر: تعریف نوع خروجی (HTL / TTL / RS422) و شمارش پالسی
تست اولیه: بررسی خروجی پالسی با مولتی‌متر یا اسکوپ قبل از راه‌اندازی نهایی

۱۰. نگهداری و سرویس

برای حفظ عملکرد پایدار:

پاکسازی دوره‌ای انکودر و محیط نصب
بررسی سلامت کابل‌ها و کانکتورها
مانیتورینگ سیگنال خروجی و دما
بررسی کوپلینگ شفت و تنظیم محورها
ثبت و بازبینی خطاهای دوره‌ای

۱۱. جمع‌بندی

انکودر BALLUFF-BWGO.8.04.EP یک سنسور موقعیت و حرکت دقیق صنعتی است که برای خطوط تولید، ماشین‌آلات CNC، روبات‌ها و سیستم‌های اتوماسیون صنعتی طراحی شده است. این دستگاه با دقت بالا، مقاومت محیطی مناسب و خروجی دیجیتال قابل اطمینان، امکان کنترل دقیق موقعیت و سرعت را فراهم می‌کند.

با رعایت نکات نصب، راه‌اندازی و نگهداری، BWGO.8.04.EP می‌تواند سال‌ها بدون مشکل در محیط صنعتی فعالیت کند و بازدهی سیستم را بهینه نماید.

تعمیر انواع انکودر صنعتی در مشهد

مجموعه تخصصی تعمیرات اتوماسیون صنعتی برزین الکترونیک با بیش از یک دهه فعالیت در زمینه تعمیر انواع دستگاههای صنعتی، تعمیرات انواع انکودر صنعتی را در کمترین زمان و مناسب ترین هزینه انجام می دهد.

جهت ارتباط و دریافت مشاوره با شماره 09156506148 تماس حاصل نمایید و یا ویدیوی دستگاه معیوب را جهت دریافت مشاوره به تلگرام و یا واتساپ همین شماره ارسال نمایید.
