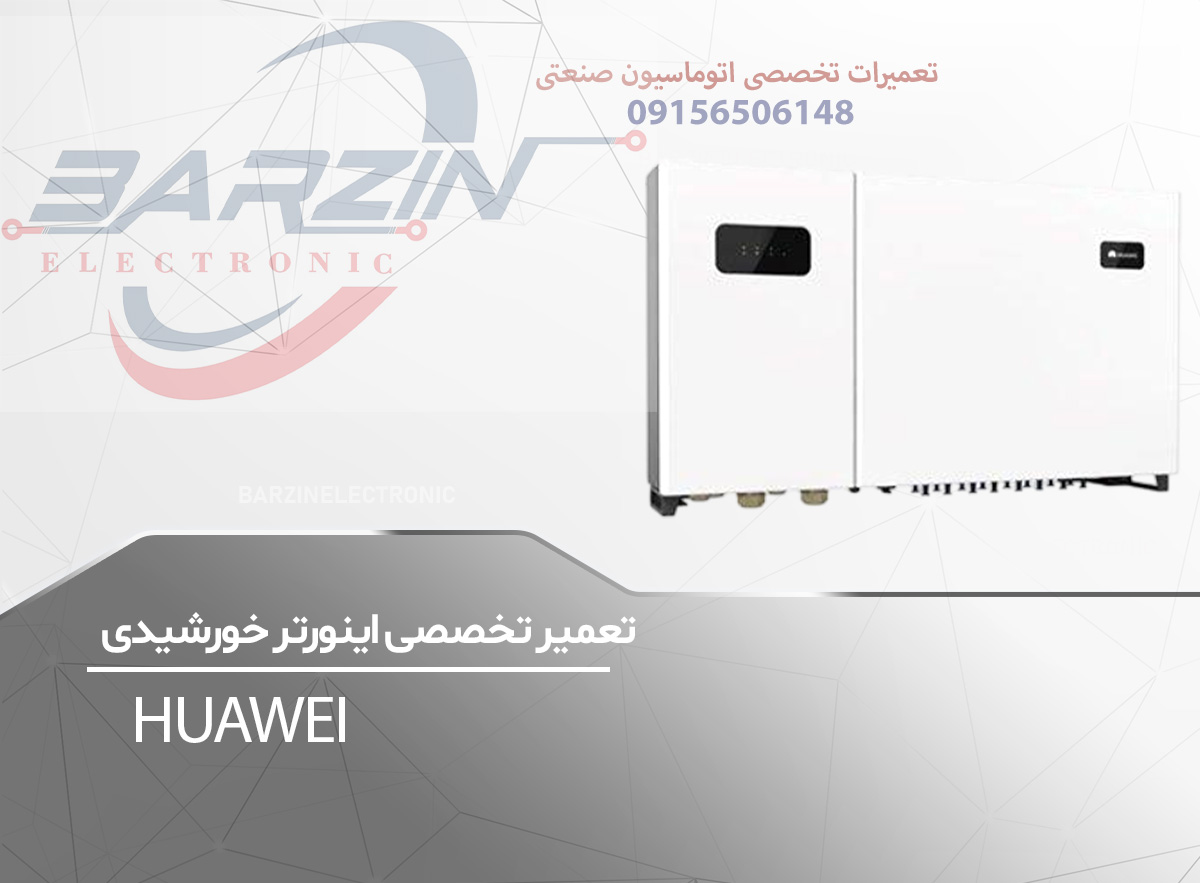

تعمیر تخصصی اینورتر خورشیدی HUAWEI-SUN2000-42KTL

۱. معرفی کلی محصول

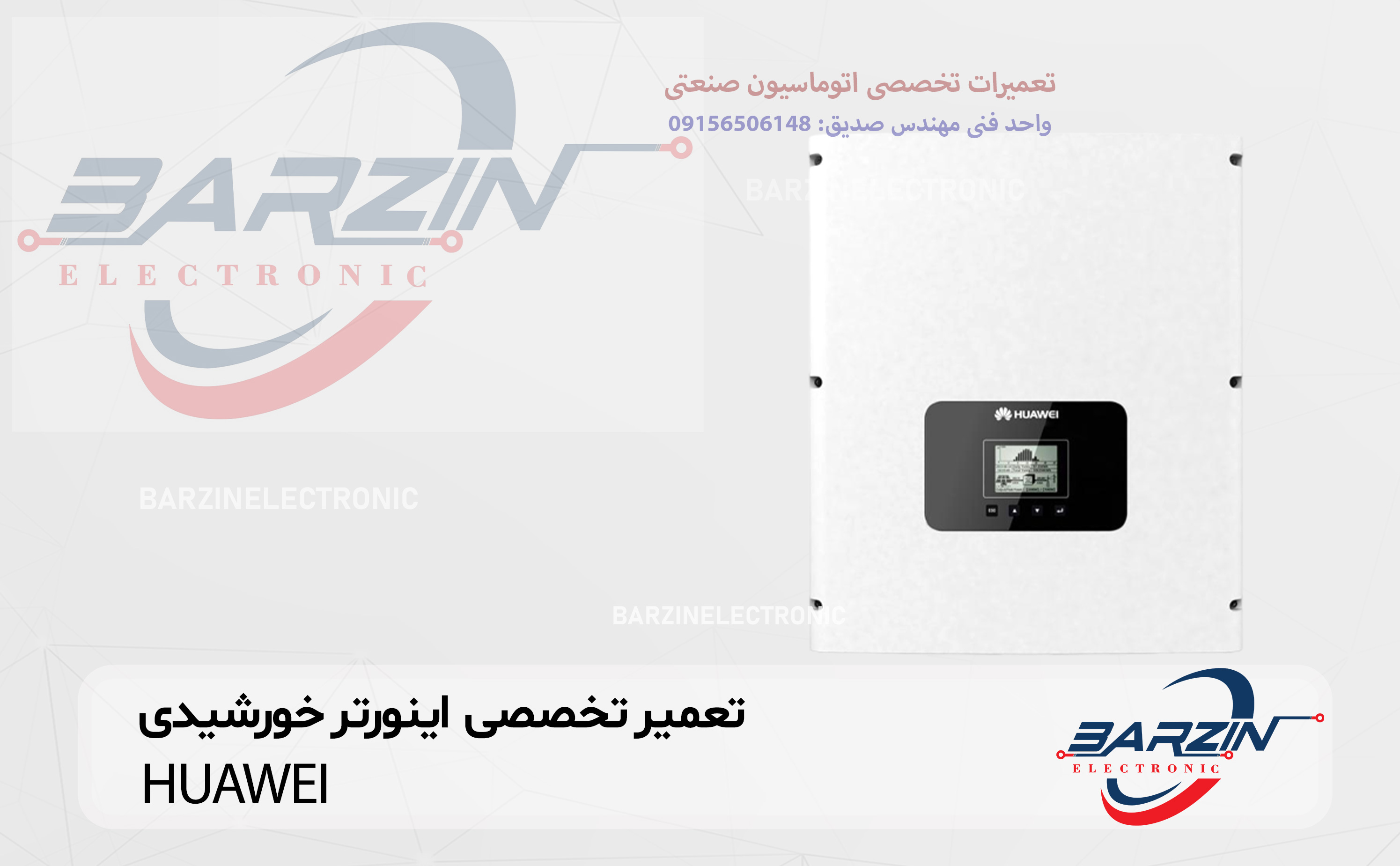

اینورتر خورشیدی HUAWEI SUN2000‑42KTL یکی از اینورترهای سه‌فاز متصل به شبکه (On-Grid) ساخت شرکت Huawei است که در پروژه‌های نیروگاه خورشیدی صنعتی و تجاری (C&I) کاربرد گسترده دارد. این مدل با توان نامی 42 کیلووات، در دسته اینورترهای String صنعتی قرار می‌گیرد و برای اتصال مستقیم به شبکه فشار ضعیف سه‌فاز طراحی شده است.

سری SUN2000 هواوی به دلیل راندمان بالا، فناوری MPPT پیشرفته، سیستم مانیتورینگ هوشمند و قابلیت حفاظت گسترده در برابر خطاهای شبکه و آرایه خورشیدی شناخته می‌شود. اما به‌دلیل پیچیدگی الکترونیک قدرت، تعمیر این مدل نیازمند دانش تخصصی در حوزه:

• پاور الکترونیک صنعتی

• سیستم‌های PV

• توپولوژی‌های اینورتر چندسطحی

• مدارات کنترلی DSP

می‌باشد.

۲. ساختار داخلی و بلوک‌های عملکردی

۲-۱. بلوک دیاگرام عملکردی

ساختار کلی اینورتر شامل بخش‌های زیر است:

1. ورودی DC از پنل‌ها

2. مدار MPPT (چندگانه)

3. بخش Boost یا DC-DC Converter

4. باس DC لینک

5. اینورتر IGBT سه‌فاز

6. فیلتر خروجی LCL

7. مدار مانیتورینگ شبکه

8. برد کنترل مرکزی (DSP/MCU)

9. ماژول ارتباطی (RS485 / Ethernet / Smart Logger)

۲-۲. اجزای اصلی سخت‌افزاری

۳. دیتاشیت فنی کامل HUAWEI SUN2000-42KTL

جدول مشخصات فنی

۴. فرآیند تعمیر تخصصی اینورتر SUN2000-42KTL

تعمیر این مدل باید مرحله‌به‌مرحله و طبق اصول ایمنی ولتاژ بالا انجام شود.

۴-۱. مرحله اول: بررسی ایمنی

⚠ قطع کامل ورودی DC
⚠ قطع کلید AC شبکه
⚠ تخلیه کامل خازن‌های DC (حداقل 10 دقیقه انتظار)
⚠ استفاده از دستکش عایق HV

۴-۲. مرحله دوم: عیب‌یابی اولیه

تست‌های اولیه:

• بررسی ظاهری سوختگی PCB

• تست اتصال کوتاه بین DC+ و DC-

• اندازه‌گیری مقاومت IGBT

• بررسی سلامت فن‌ها

• بررسی خطاهای ثبت‌شده در Log

۵. خطاهای رایج و روش‌های عیب‌یابی

جدول کد خطاها و راهکار تعمیر

۶. خرابی‌های سخت‌افزاری متداول

۶-۱. سوختن IGBT

دلایل:

• صاعقه

• Surge ولتاژ

• اتصال کوتاه خروجی

راهکار:

• تست دیودی IGBT

• تعویض ماژول پاور

• بررسی Gate Driver

۶-۲. خرابی خازن DC-Link

نشانه‌ها:

• ریپل بالا

• صدای هوم

• Trip ناگهانی

راهکار:

• تست ESR

• تعویض خازن‌های معیوب

۶-۳. خرابی برد کنترل

علائم:

• روشن نشدن

• فریز شدن نمایشگر

• خطاهای نامشخص

راهکار:

• تست منبع تغذیه داخلی

• بررسی رگولاتورها

• پروگرام مجدد Firmware

۷. مزایا و معایب تعمیر این مدل

جدول مزایا

جدول معایب

۸. خطاهای رایج اپراتورها در تعمیر

1. تست نکردن کامل تخلیه خازن DC

2. جایگزینی اشتباه IGBT

3. عدم کالیبراسیون بعد از تعمیر

4. نادیده گرفتن Log خطا

5. استفاده از خازن غیر اورجینال

۹. مراحل استاندارد تعمیر حرفه‌ای

1. ثبت کامل خطا

2. بررسی فیزیکی

3. تست پاور بدون بار

4. تست با Load مصنوعی

5. تست شبکه واقعی

6. مانیتورینگ 24 ساعته

۱۰. تجهیزات مورد نیاز برای تعمیر تخصصی

• اسیلوسکوپ 100MHz

• مولتی‌متر True RMS

• منبع تغذیه آزمایشگاهی

• تستر ESR خازن

• مگااهم‌متر 1000V

• Load Bank سه‌فاز

۱۱. نگهداری پیشگیرانه (Preventive Maintenance)

۱۲. جمع‌بندی نهایی

اینورتر HUAWEI SUN2000-42KTL یک اینورتر صنعتی پیشرفته با راندمان بالا و تکنولوژی مدرن MPPT است که در پروژه‌های خورشیدی متوسط و بزرگ کاربرد گسترده دارد.

تعمیر این دستگاه نیازمند تخصص بالا در:

• الکترونیک قدرت

• تحلیل خطاهای شبکه

• سیستم‌های فتوولتائیک

• عیب‌یابی بردهای چندلایه

می‌باشد.

در صورت اجرای صحیح مراحل عیب‌یابی و استفاده از قطعات اورجینال، این اینورتر قابلیت بازگشت کامل به عملکرد نامی را دارد و می‌تواند سال‌ها مجدداً در مدار باقی بماند.
