تعمیر تخصصی اینورتر INVT-GD20-2R2G

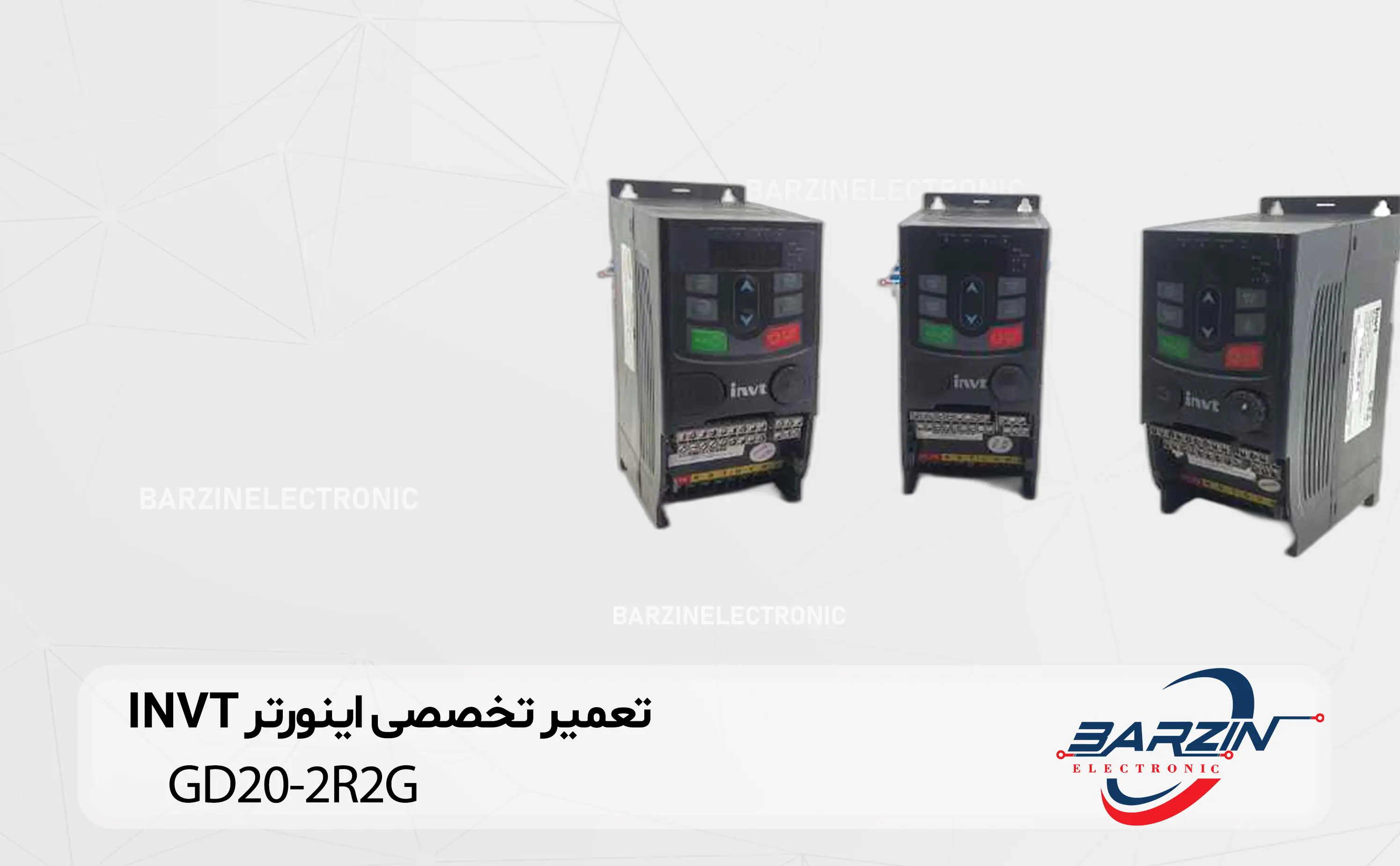

معرفی اینورتر INVT GD20‑2R2G

اینورتر INVT GD20‑2R2G از سری Goodrive20 (GD20) شرکت INVT برای کنترل دور موتورهای AC (سه‌فاز) طراحی شده است. این سری به دلیل جمع‌وجور بودن، قیمت اقتصادی و قابلیت‌های کنترل برداری، برای کاربردهای صنعتی سبک و نیمه‌صنعتی مناسب است. اینورتر GD20 امکان کنترل V/F (ولتاژ بر فرکانس) و کنترل برداری بدون سنسور (SVC) را دارد و از پروتکل ارتباطی Modbus از طریق RS‑485 پشتیبانی می‌کند.

مشخصات فنی و ساختار کلی

مشخصات اصلی

ویژگی	مقدار / توضیح
مدل	GD20‑2R2G
توان خروجی	2.2 کیلووات
ولتاژ ورودی	سه‌فاز 380 ولت یا تک‌فاز 220 ولت بسته به نسخه
ولتاژ خروجی	سه‌فاز 0–380 ولت
فرکانس خروجی	0.1 – 400 هرتز
کنترل موتور	V/F و برداری بدون سنسور
پورت ارتباطی	RS‑485 (Modbus)
حفاظت / IP	IP20
اضافه‌بار	تا 150 درصد جریان نامی برای مدت محدود

ساختار داخلی

این اینورتر شامل بخش‌های زیر است:

مدار ورودی AC و تصفیه
مبدل DC Bus
Inverter Bridge با IGBT برای تولید خروجی PWM
برد کنترل DSP/MCU با الگوریتم‌های کنترلی
رابط کاربری با کی‌پد و نمایشگر LED
ترمینال‌های ورودی/خروجی دیجیتال و آنالوگ
حفاظت داخلی در برابر اضافه‌بار، اضافه‌ولتاژ، اتصال کوتاه و حرارت بالا

اصول عملکرد

عملکرد اینورتر GD20 بر پایه تبدیل ولتاژ AC ورودی به DC و سپس به ولتاژ و فرکانس متغیر خروجی است. این فرآیند باعث می‌شود سرعت موتور قابل کنترل شود. روش‌های کنترلی شامل:

کنترل V/F برای کاربردهای عمومی
کنترل برداری بدون سنسور برای عملکرد بهتر در سرعت پایین و پاسخ‌دهی سریع‌تر

برد کنترل داخلی می‌تواند از کنترل PID داخلی نیز برای حفظ پارامترهای فرآیندی استفاده کند.

کاربردها

اینورتر GD20‑2R2G در موارد زیر کاربرد دارد:

راه‌اندازی و کنترل دور موتورهای سه‌فاز
ماشین‌آلات چاپ و بسته‌بندی
نوار نقاله و سیستم‌های انتقال مواد
سیستم‌های پمپ و فن
صنایع پلاستیک، نساجی، مواد غذایی
کاربردهای عمومی و نیمه‌صنعتی که نیاز به کنترل سرعت موتور دارند

مزایا و معایب

مزایا

مزیت	توضیح
قیمت اقتصادی	مناسب پروژه‌های عمومی
کنترل برداری پیشرفته	عملکرد بهتر در گشتاور پایین
جمع‌وجور و نصب آسان	مناسب تابلوهای فشرده
پورت ارتباطی Modbus	امکان اتصال به PLC و سیستم کنترل
حفاظت‌های داخلی متنوع	حفاظت در برابر اضافه‌بار، ولتاژ، حرارت

معایب

عیب	توضیح
مناسب برای کاربردهای سنگین نیست	محدودیت توان و امکانات نسبت به سری‌های بالاتر
کاربرد صنعتی میان‌رده	نه مناسب صنایع بسیار پیچیده
نیاز به مهارت تنظیم پارامترها	ارزش عملکرد به تنظیم صحیح پارامترها وابسته است

خطاهای رایج و راهکارها

خطا	علت احتمالی	راهکار پیشنهادی
OV – Over Voltage	ولتاژ ورودی بیش از حد	بررسی تغذیه و ترمینال‌ها
OC – Over Current	جریان خروجی بیش از حد	کاهش بار، بررسی موتور یا بار
OH – Over Heat	دمای داخلی بالا	تهویه بهتر، تمیز کردن فن
E-fault	خطای برد کنترل	بررسی برد، تمیزکاری یا تعویض
رفتار نامنظم	پارامترهای تنظیمی اشتباه	بازنشانی پارامترها و تنظیم مجدد

تعمیر و نگهداری تخصصی

گام‌های اولیه عیب‌یابی

قطع کامل برق و رعایت نکات ایمنی
بازرسی بصری برد و قطعات الکترونیکی
بررسی اتصالات ورودی و خروجی
تمیز کردن فن و مسیر تهویه
بررسی سفتی سیم‌کشی و ترمینال‌ها
تنظیم مجدد پارامترها در صورت رفتار غیرعادی

قطعات حساس

فن خنک‌کن
خازن‌های DC
برد کنترل اصلی
ترمینال‌های قدرت و فرمان

تعمیر حرفه‌ای نیازمند آشنایی با مدارهای قدرت و ابزار اندازه‌گیری است.

جمع‌بندی

اینورتر INVT GD20‑2R2G یک درایو اقتصادی، جمع‌وجور و کاربردی برای کنترل سرعت موتورهای AC است. با پشتیبانی از کنترل برداری، Modbus و حفاظت‌های داخلی، گزینه مناسبی برای پروژه‌های صنعتی عمومی و نیمه‌صنعتی محسوب می‌شود.
