-معرفی کامل خطکش BALLUFF و کاربردهای آن

خطکش BALLUFF یکی از شناخته‌شده‌ترین تجهیزاتی است که در حوزه سنجش موقعیت، کنترل حرکت و اتوماسیون صنعتی استفاده می‌شود. این تجهیز در دسته سنسورهای مگنتواسترکتیو (Magnetostrictive Linear Transducer) قرار می‌گیرد و به دلیل دقت بالا، طول عمر طولانی، مقاومت در برابر شرایط سخت و عملکرد بدون تماس مکانیکی، در بسیاری از ماشین‌آلات صنعتی به‌عنوان استاندارد اصلی پذیرفته شده است.

در صنعت امروز که دقت و سرعت عامل تعیین‌کننده کیفیت و بازدهی است، تجهیزی مانند خطکش BALLUFF می‌تواند نقش کلیدی در افزایش بهره‌وری ایفا کند. این دستگاه امکان اندازه‌گیری موقعیت خطی با دقت بسیار بالا را فراهم می‌کند، بدون آنکه مکانیزم داخلی آن دچار ساییدگی یا کاهش کیفیت شود. به همین دلیل کارخانه‌های بزرگ قطعه‌سازی، خطوط تولید، پرس‌ها، ماشین‌های تزریق پلاستیک، ماشین‌آلات هیدرولیک و سیستم‌های CNC، به‌طور گسترده از این ابزار استفاده می‌کنند.

-ساختار کلی خطکش BALLUFF

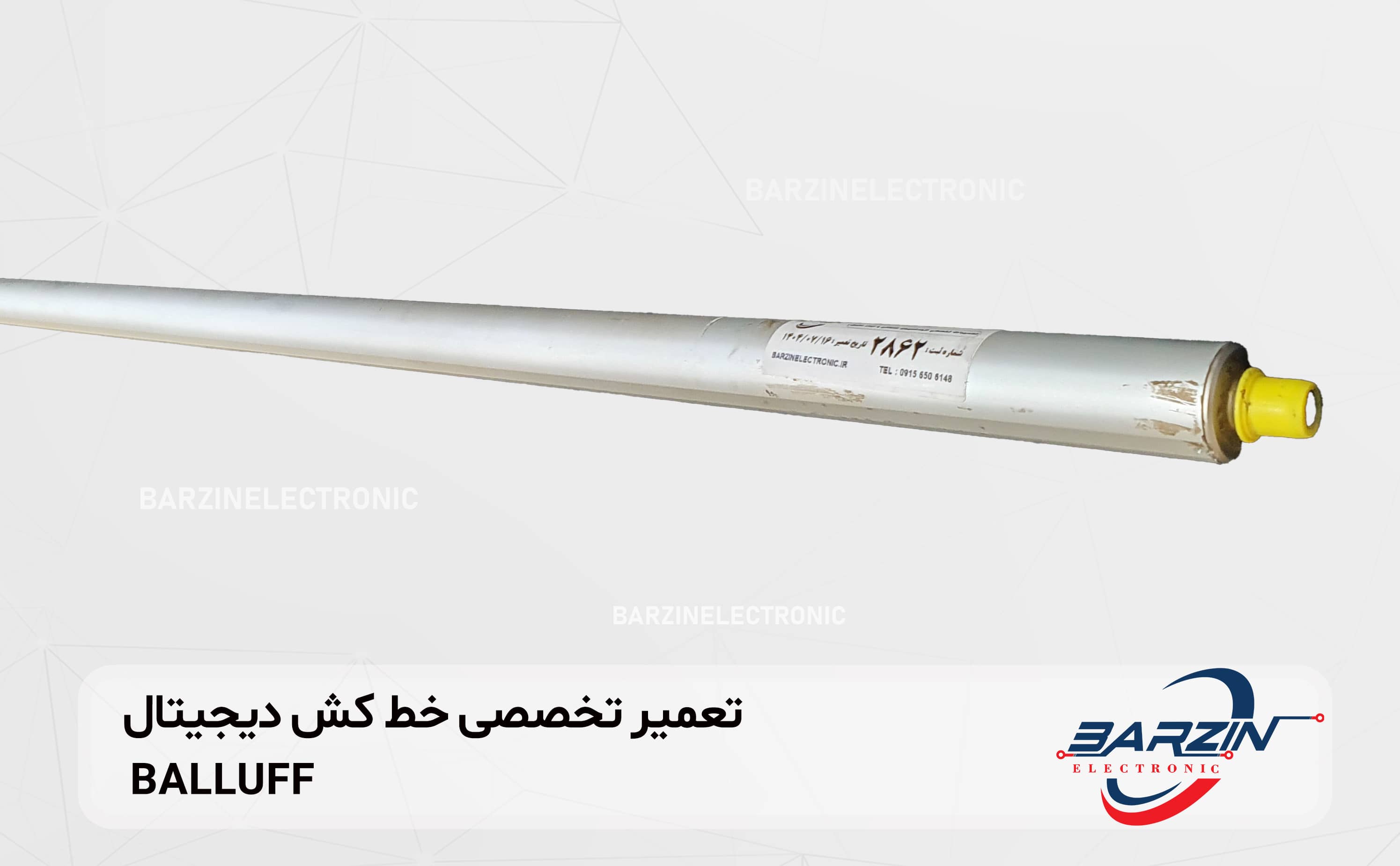

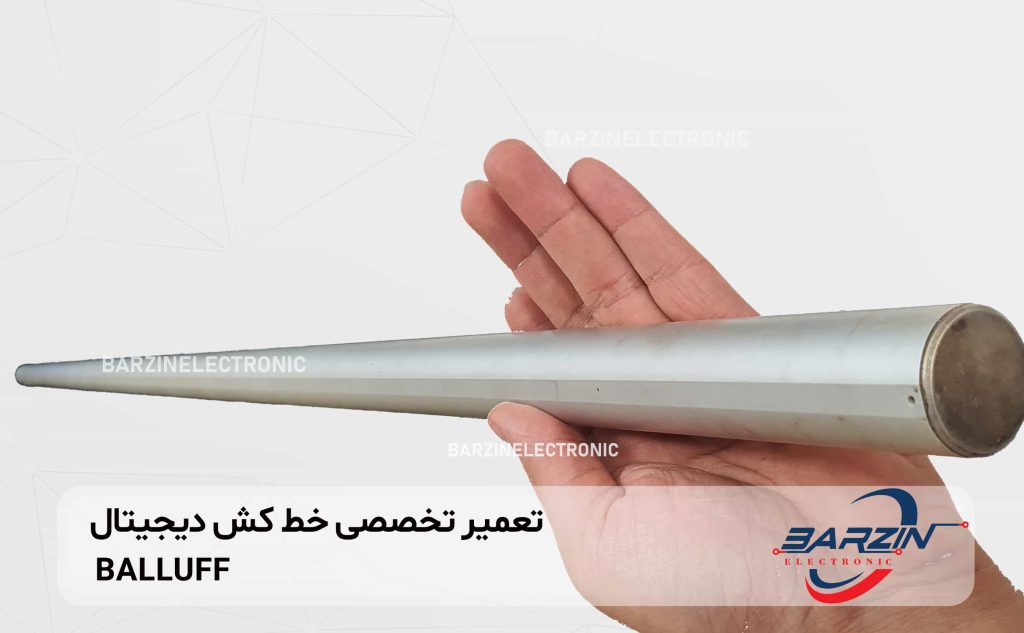

از نظر ساختاری، خطکش BALLUFF از یک لوله استیل یا آلومینیومی مقاوم تشکیل شده است که درون آن یک سیم موج‌بر (Waveguide) قرار دارد. در این ساختار، موقعیت یک مگنت خارجی در طول خطی سنجیده می‌شود. داده‌ها به‌صورت سیگنال‌های آنالوگ یا دیجیتال به کنترلر منتقل می‌شوند و سیستم براساس موقعیت دقیق مگنت، فرمان‌های لازم را صادر می‌کند.

طراحی این خانواده از سنسورها به شکلی است که هیچ بخش مکانیکی داخلی از نظر تماس فیزیکی فرسوده نمی‌شود. این موضوع یکی از بزرگ‌ترین مزایای خطکش BALLUFF نسبت به پتانسیومترها یا انکدرهای مکانیکی است.

-ویژگی‌های کلیدی خطکش BALLUFF

خطکش BALLUFF مجموعه‌ای از قابلیت‌هایی دارد که آن را از بسیاری از رقبا متمایز می‌کند. مهم‌ترین ویژگی‌ها شامل موارد زیر است:

1. اندازه‌گیری کاملاً بدون تماس

در این دستگاه، مگنت در طول سنسور حرکت می‌کند و موقعیت آن توسط امواج صوتی خاص (مگنتواسترکتیو) اندازه‌گیری می‌شود. این عدم تماس، دقت را افزایش و استهلاک را به صفر نزدیک می‌کند.

2. پایداری بسیار بالا در شرایط سخت

به دلیل بدنه مقاوم و ساختار پیشرفته، خطکش BALLUFF در برابر ضربه، لرزش، گردوغبار، رطوبت و تغییرات دما عملکرد پایداری دارد.

3. دقت میکرونی

در بسیاری از مدل‌ها دقت اندازه‌گیری تا ±۲۵ میکرون می‌رسد که برای عملیات حساس صنعتی یک مزیت بزرگ است. این دقت بالا یکی از دلایلی است که خطکش BALLUFF در صنایع هوافضا، سیستم‌های هیدرولیک و اتوماسیون دقیق استفاده می‌شود.

4. طول عمر بسیار زیاد

از آنجایی که هیچ تماس مکانیکی بین مگنت و سنسور برقرار نیست، خطای ناشی از فرسایش به‌طور کامل حذف می‌شود و دستگاه می‌تواند سال‌ها بدون کاهش کارایی عمل کند.

5. تنوع بالای مدل‌ها

خطکش BALLUFF در انواع آنبورد، راد ـ داخل سیلندر، پروفایل‌دار و سفارشی عرضه می‌شود. این تنوع باعث شده است در هر نوع ماشین‌آلاتی قابلیت استفاده داشته باشد.

-نحوه عملکرد خطکش BALLUFF

در قلب عملکرد خطکش BALLUFF پدیده مگنتواسترکشن قرار دارد. این پدیده مبتنی بر تعامل یک میدان مغناطیسی با یک موج‌بر فلزی است. وقتی مگنت روی مسیر حرکت می‌کند، در نقطه‌ای از موج‌بر یک نیرو ایجاد می‌کند. سپس امواج صوتی در جهات مختلف حرکت می‌کنند و در نهایت سنسور زمان رسیدن موج را اندازه می‌گیرد.

با اندازه‌گیری این زمان و تبدیل آن به سیگنال، کنترلر می‌تواند موقعیت دقیق مگنت را محاسبه کند. نتیجه، تعیین موقعیت خطی دقیق، پایدار و قابل اطمینان است.

-کاربردهای اصلی خطکش BALLUFF

خطکش BALLUFF در صنایع گوناگون به دلیل قدرت، دقت و پایداری بالا مورد استقبال قرار گرفته است. در این بخش به مهم‌ترین کاربردها اشاره می‌کنیم:

1. دستگاه‌های تزریق پلاستیک

در ماشین‌های تزریق، کنترل دقیق حرکت سیلندرها بسیار مهم است. خطکش BALLUFF برای اندازه‌گیری موقعیت بازوی تزریق، سنجش نقطه بسته شدن قالب و تنظیم دقیق فشار تزریق استفاده می‌شود.

2. پرس‌های هیدرولیک

در پرس‌ها، جابجایی دقیق جک‌ها برای تولید قطعات دقیق ضروری است. این سنسور امکان اندازه‌گیری لحظه‌ای موقعیت جک‌ها را فراهم می‌کند.

3. ماشین‌آلات CNC

در برخی محورهای خطی CNC که باید فشار و نیروهای زیاد تحمل شود، خطکش BALLUFF به‌عنوان یک خطکش مقاوم و دقیق مورد استفاده قرار می‌گیرد.

4. صنعت فولاد و نورد

در محیط‌های پرحرارت و پرلرزش، سنسورهای معمولی عملکرد ضعیفی دارند، اما خطکش‌های مگنتواسترکتیو مانند خطکش BALLUFF به‌خوبی مقاومت می‌کنند.

5. صنایع هوایی و خودروسازی

برای کنترل دقیق جابجایی قطعات در جیگ‌ها و فیکسچرهای خاص، از این سنسورها به‌طور گسترده استفاده می‌شود.

6. اتوماسیون ماشین‌آلات کشاورزی

در سیستم‌های هیدرولیک تراکتور و لودر، خطکش BALLUFF موقعیت دقیق بازوها و اتصالات را اندازه‌گیری می‌کند.

-انواع مدل‌های خطکش BALLUFF

خطکش BALLUFF تنوع زیادی دارد و هر کدام برای کاربرد خاصی طراحی شده‌اند. در ادامه مهم‌ترین سری‌های آن معرفی می‌شوند.

1. سری BTL-R (In-cylinder Rod Type)

این سری مناسب نصب داخل جک هیدرولیک است. لوله سنسور وارد سیلندر می‌شود و مگنت روی پیستون نصب می‌گردد.

2. سری BTL-P (Profile Type)

این مدل پروفایلی بوده و روی بدنه ماشین نصب می‌شود. مناسب ماشین‌های صنعتی که فضای آزاد دارند.

3. سری BTL-S و BTL-T

این مدل‌ها خروجی‌های دیجیتال و صنعتی مانند SSI، Profibus، EtherCAT و Profinet ارائه می‌دهند.

4. سری BTL-C

این سری برای کاربردهای دقیق با خروجی آنالوگ طراحی شده و دقت بسیار بالا دارد.

5. مدل‌های سفارشی با طول زیاد

برای خطوط صنعتی بزرگ، خطکش BALLUFF در طول‌های چندمتری تولید می‌شود.

-مزایای خطکش BALLUFF نسبت به انواع پتانسیومتری

پتانسیومترها به دلیل تماس مکانیکی، دچار خوردگی می‌شوند و دقت خود را از دست می‌دهند. اما خطکش BALLUFF کاملاً بدون تماس است و علاوه بر دوام بالا، در محیط‌های آلوده نیز دقت خود را حفظ می‌کند.

-نکات مهم در نصب و راه‌اندازی خطکش BALLUFF

نصب صحیح این دستگاه اهمیت زیادی دارد. برخی نکات کلیدی شامل:

-فاصله مناسب مگنت از بدنه
-موازی بودن حرکت مگنت
-استفاده از کابل استاندارد
-پرهیز از ضربه مستقیم به بدنه سنسور
-تنظیم صحیح پارامترها در PLC یا کنترلر

با رعایت این نکات، عملکرد خطکش BALLUFF در بهترین حالت خود باقی می‌ماند.

-خطکش BALLUFF چگونه به بهینه‌سازی تولید کمک می‌کند؟

این دستگاه باعث افزایش کیفیت، کاهش توقف خط، دقت بیشتر فرآیند و کاهش مصرف انرژی می‌شود. در خطوط تولید خودکار، وجود چنین سنسوری تقریباً ضروری است.

-نگهداری و سرویس خطکش BALLUFF

با اینکه این سنسورها تقریبا بدون نیاز به سرویس هستند، بهتر است موارد زیر را رعایت کنید:

-تمیز بودن مسیر حرکت مگنت
-بررسی دوره‌ای کابل
-مراقبت از مانتینگ مکانیکی
-جلوگیری از ورود ضربه شدید

این اقدامات طول عمر خطکش BALLUFF را بیش از ۱۰ سال تضمین می‌کند.

-جمع‌بندی

خطکش BALLUFF یکی از بهترین و دقیق‌ترین تجهیزات اندازه‌گیری موقعیت خطی در جهان است که در صنایع مختلف کاربرد فراوان دارد. تکنولوژی مگنتواسترکتیو، عملکرد بدون تماس، بدنه مقاوم، دقت بالا و طول عمر زیاد باعث شده این محصول به‌عنوان یک استاندارد صنعتی شناخته شود. چه در دستگاه‌های تزریق پلاستیک، چه در پرس‌های هیدرولیک و چه در ماشین‌سازی، خطکش BALLUFF نقش مهمی در افزایش دقت و کارایی تجهیزات ایفا می‌کند.
