تعمیر تخصصی HOTPLATE-ALFA-D500

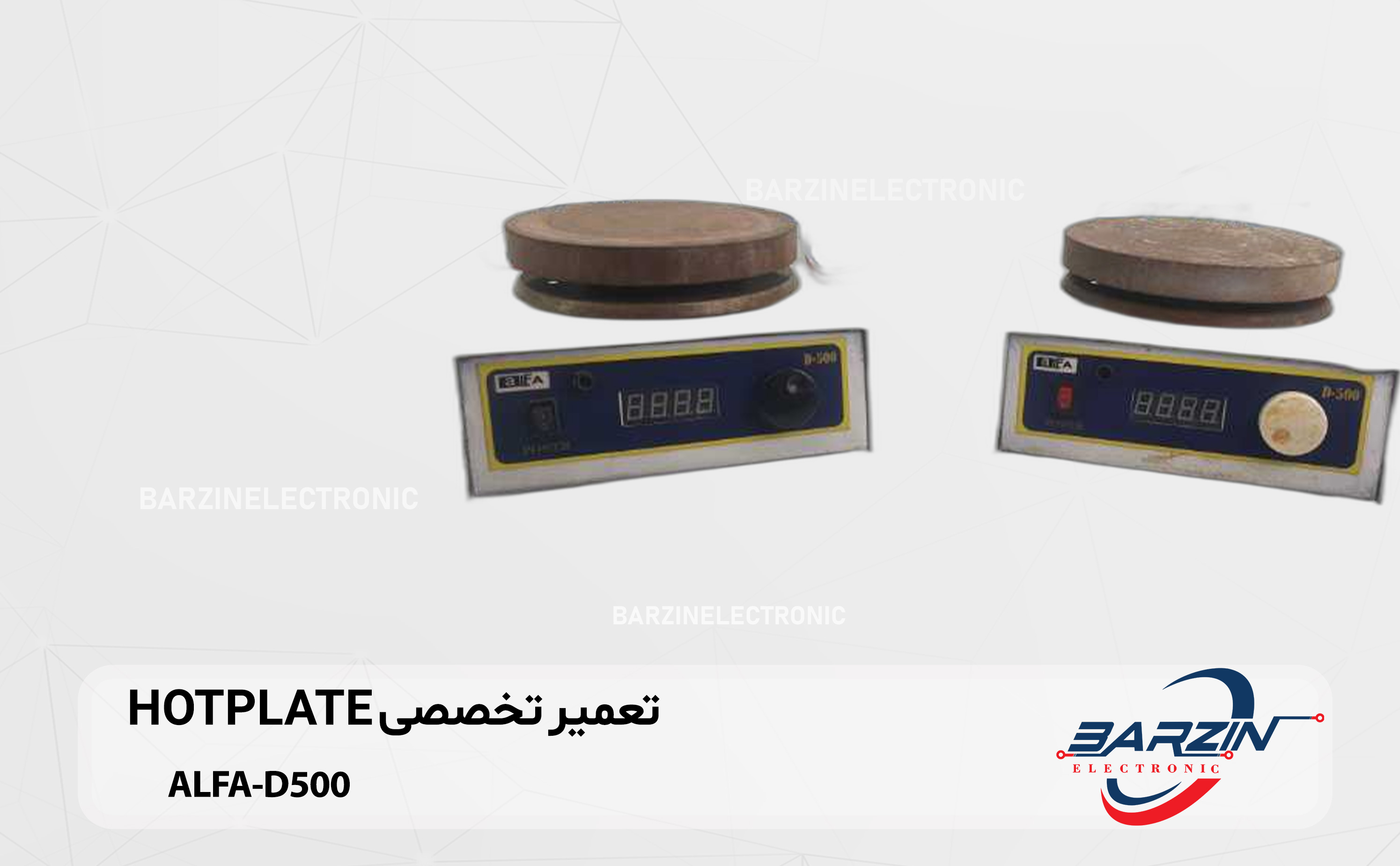

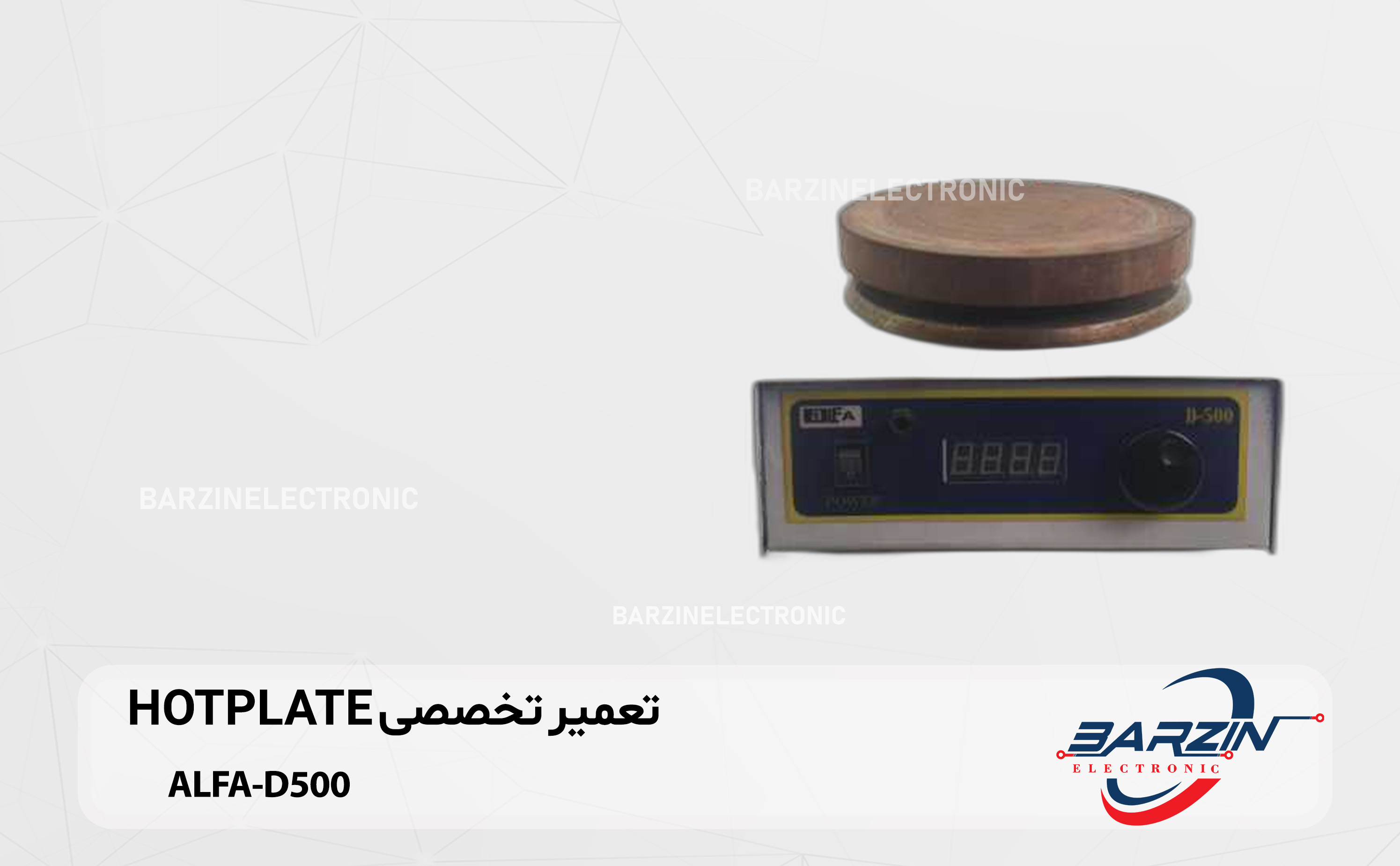

معرفی دستگاه هات‌پلیت آزمایشگاهی ALFA D500

هات‌پلیت مگنت دیجیتال ALFA D500 (یا هیتر استیرر دیجیتال آلفا مدل D500) یک دستگاه آزمایشگاهی همزن مغناطیسی و صفحه حرارتی دیجیتال است که برای حرارت دادن و هم زدن همزمان نمونه‌ها در آزمایشگاه‌های شیمی، بیولوژی، کنترل کیفیت و تحقیقات صنعتی کاربرد دارد.

مشخصات کلی:

• صفحه گرم‌کن آلومینیومی با قطر حدود 18 cm

• محدوده دمایی از حدود 50 تا 370 °C قابل تامین

• کنترل دیجیتال دما، سرعت و تایمر

• سرعت همزن مغناطیسی 100–1800 rpm

• نمایشگر دیجیتال جهت نشان دادن دما و سرعت

این دستگاه برای گرم کردن یکنواخت نمونه‌ها و هم‌زمان هم زدن مایعات سبک طراحی شده و در آزمایش‌های حساس به حرارت و همگن‌سازی کاربرد دارد.

ساختار و اجزای اصلی

دستگاه از قسمت‌های مختلفی تشکیل شده که هر کدام نقش مهمی در عملکرد صحیح دارند:

1. صفحه حرارتی آلومینیومی – سطح گرم‌کننده اصلی که نمونه روی آن قرار می‌گیرد.

2. هیتر (المنت حرارتی) – المنت حرارتی که دما را در محدوده تنظیم‌شده تولید می‌کند.

3. همزن مغناطیسی و موتور – ایجاد میدان مغناطیسی برای چرخش مگنت داخل نمونه.

4. سنسور دما (مثلاً PT100) – برای اندازه‌گیری دماسنج دقیق و بازخورد کنترل دما

5. برد کنترل دیجیتال – مدیریت دما، سرعت و تایمر و نمایشگر دیجیتال

6. نمایشگر دیجیتال – نمایش مقدار واقعی دما، سرعت و وضعیت تایمر

7. مدار تغذیه و رله کنترل هیتر/موتور – تامین برق و کنترل خروجی به هیتر و موتور همزن.

اصول عملکرد

عملکرد دستگاه به شکل زیر است:

سنسور دما مقدار حرارت واقعی صفحه را اندازه‌گیری می‌کند.
برد کنترل دیجیتال مقدار تنظیم‌شده توسط کاربر را با مقدار واقعی مقایسه می‌کند.
اگر دما کمتر از مقدار تنظیم‌شده باشد، برد، المنت را فعال می‌کند تا دما افزایش یابد.
همزمان موتور همزن، یک مگنت داخل ظرف را می‌چرخاند تا محلول‌ها همگن شوند.
نمایشگر دیجیتال اطلاعات لحظه‌ای را نشان می‌دهد.

خطاها و علائم رایج هنگام خرابی + دلایل و راه‌حل

عیب‌یابی تخصصی – روش گام‌به‌گام

1. خاموش کردن دستگاه و قطع برق برای ایمنی.

2. باز کردن بدنه دستگاه با پیچ‌گوشتی مناسب و بررسی بصری برد و سیم‌کشی.

3. چک کردن المنت حرارتی با مولتی‌متر:

   • اگر مقاومت المنت بسیار بالا یا باز باشد، المنت خراب است.

4. بررسی موتور همزن: اگر موتور صدا دارد ولی نمی‌چرخد ممکن است روتور گیر کرده یا موتور نیاز به تعویض دارد.

5. بررسی سنسور دما (معمولاً PT100):

   • اگر مقدار اهم بسیار متفاوت از مقدار استاندارد باشد، سنسور باید تعویض گردد.

6. بررسی مدار تغذیه و فیوزها:

   • خرابی خازن یا قطعات تغذیه می‌تواند منجر به خاموشی دستگاه شود.

7. کالیبراسیون و تنظیم برد کنترل پس از تعمیر برای حصول دقت عملکرد.

مزایا و معایب دستگاه

مزایا

معایب

ابزار و ملزومات تعمیر

برای تعمیر تخصصی این دستگاه معمولاً این ابزارها لازم‌اند:
مولتی‌متر دیجیتال
پیچ‌گوشتی‌های ریز
هیتر یا ایربلاور برای لحیم‌کاری
قلع و هویه
سنسور جایگزین (PT100)
المنت حرارتی یدکی
خازن و قطعات الکترونیکی برد

نکات ایمنی حین تعمیر

قبل از هر اقدامی دستگاه را از برق جدا کنید.
هر قطعه الکترونیکی شارژ دارد — کاندنسورها را تخلیه کنید.
از عینک و دستکش محافظ استفاده کنید.
هنگام نصب سنسور و المنت جدید، کابل‌کشی‌ها را محکم کنید.

جمع‌بندی

تعمیر تخصصی هات‌پلیت ALFA D500 نیازمند بررسی جامع برد کنترل، المنت حرارتی، موتور همزن و سنسور دما است. برخورداری از ابزار مناسب، تجربه الکترونیکی و ایمنی بالا باعث می‌شود عملکرد دستگاه پس از تعمیر به کیفیت اولیه نزدیک شود. توجه به نکات نگهداری و سرویس دوره‌ای نیز عمر مفید دستگاه را افزایش می‌دهد.
