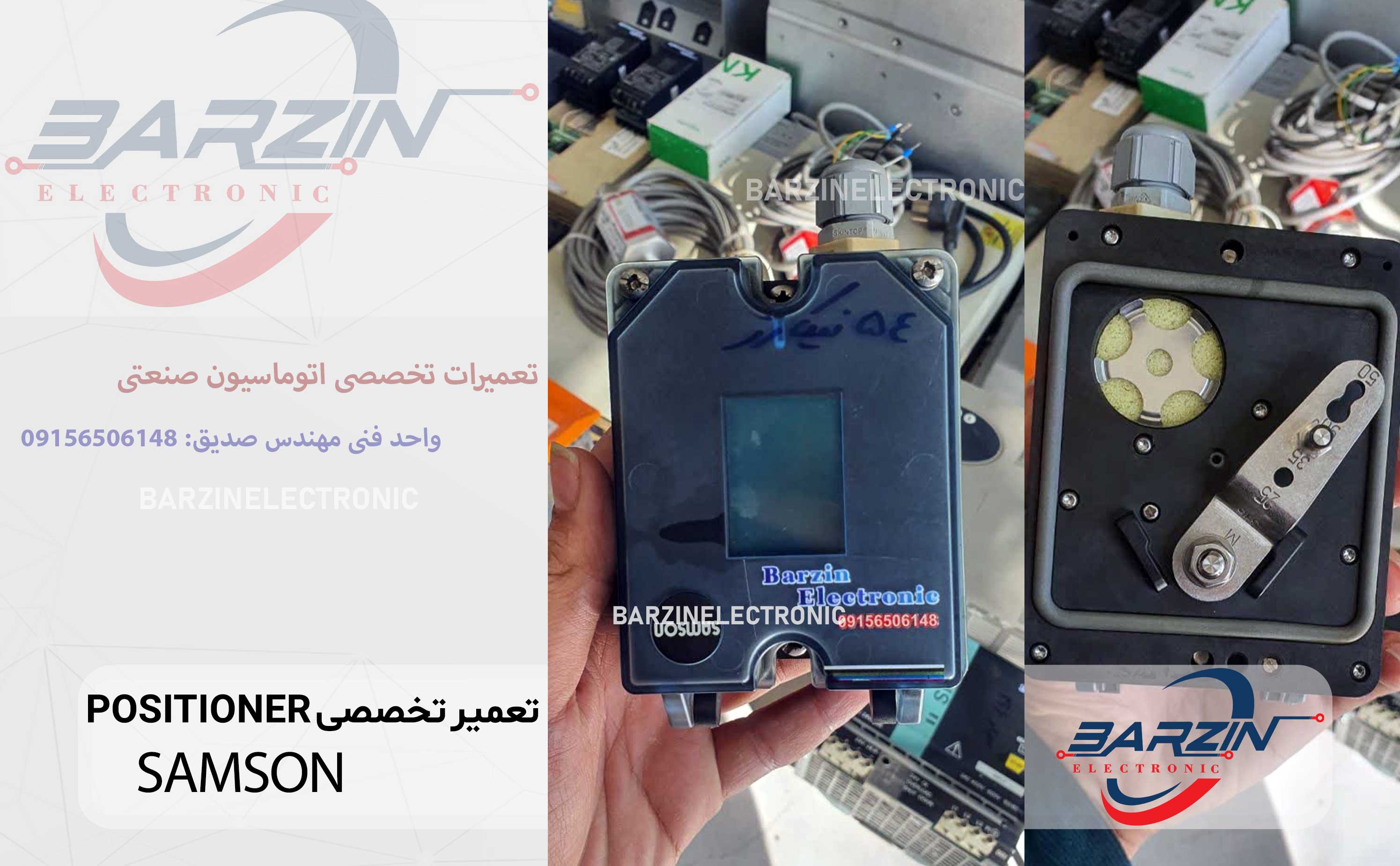

تعمیر تخصصی پوزیشنر SAMSON (Valve Positioner)

۱. معرفی کلی محصول

پوزیشنرهای شرکت SAMSON AG از تجهیزات بسیار مهم در سیستم‌های کنترل صنعتی هستند که برای کنترل دقیق موقعیت شیرهای کنترلی (Control Valves) استفاده می‌شوند.

این دستگاه‌ها با دریافت سیگنال کنترلی (معمولاً 4-20mA)، موقعیت دقیق باز و بسته شدن شیر را تنظیم می‌کنند و نقش کلیدی در فرآیندهای کنترل جریان، فشار، دما و سطح دارند.

📌 مدل‌های رایج شامل:

• SAMSON 3730
• SAMSON 3725
• SAMSON 4763

۲. نقش پوزیشنر در اتوماسیون صنعتی

پوزیشنر وظایف زیر را بر عهده دارد:

• تبدیل سیگنال کنترلی به موقعیت شیر
• افزایش دقت کنترل فرآیند
• جبران خطاهای مکانیکی
• بهبود پاسخ دینامیکی سیستم
• کاهش مصرف انرژی

📌 بدون پوزیشنر، کنترل شیرها دقت بسیار پایینی خواهد داشت.

۳. ساختار و اجزای اصلی پوزیشنر SAMSON

۳-۱. سنسور موقعیت (Position Sensor)

• اندازه‌گیری موقعیت واقعی شیر
• ارسال فیدبک به کنترلر

۳-۲. برد الکترونیکی

• پردازش سیگنال 4-20mA
• اجرای الگوریتم کنترل

۳-۳. سیستم پنوماتیک

• تنظیم فشار هوا
• کنترل عملگر (Actuator)

۳-۴. I/P Converter

• تبدیل جریان الکتریکی به فشار هوا
• عنصر کلیدی در کنترل

۳-۵. نمایشگر و تنظیمات

• نمایش وضعیت شیر
• امکان کالیبراسیون

۴. جدول مشخصات فنی (دیتاشیت)

۵. اصول عملکرد پوزیشنر

فرآیند عملکرد:

1. دریافت سیگنال 4-20mA
2. تبدیل به فشار هوا
3. حرکت عملگر
4. اندازه‌گیری موقعیت
5. اصلاح خطا

📌 این فرآیند به صورت Closed Loop Control انجام می‌شود.

۶. کاربردهای رایج

• صنایع نفت و گاز
• پتروشیمی
• نیروگاه‌ها
• صنایع غذایی
• سیستم‌های بخار

۷. مزایا و معایب

جدول مزایا

جدول معایب

۸. خطاهای رایج و راهکارها

جدول عیب‌یابی

۹. جدول کد خطاهای رایج پوزیشنر SAMSON

۱۰. فرآیند تخصصی تعمیرات

مراحل تعمیر حرفه‌ای:

1. بررسی ظاهری (آلودگی، خوردگی)
2. تست سیگنال 4-20mA
3. بررسی فشار هوا
4. تست سنسور موقعیت
5. بررسی I/P Converter
6. تست برد الکترونیکی
7. کالیبراسیون نهایی

ابزارهای مورد نیاز:

• مولتی‌متر
• کالیبراتور 4-20mA
• گیج فشار
• منبع هوای فشرده

۱۱. مشکلات رایج در تعمیرات

• خرابی سنسور موقعیت
• گرفتگی مسیر هوا
• خرابی I/P Converter
• خرابی برد الکترونیکی
• خطای کالیبراسیون

📌 رایج‌ترین خرابی: I/P + Sensor

۱۲. نصب و راه‌اندازی اصولی

• استفاده از هوای خشک و فیلتر شده
• تنظیم دقیق ولو
• کالیبراسیون اولیه
• نصب در محیط مناسب

۱۳. نگهداری و سرویس

• تمیزکاری مسیر هوا
• بررسی فیلتر هوا
• تست سنسورها
• کالیبراسیون دوره‌ای

۱۴. نکات افزایش عمر دستگاه

• استفاده از هوای بدون رطوبت
• جلوگیری از گرد و غبار
• سرویس منظم
• تنظیم صحیح

۱۵. جمع‌بندی نهایی

پوزیشنرهای SAMSON از دقیق‌ترین تجهیزات کنترل ولو در صنعت هستند که نقش بسیار مهمی در بهینه‌سازی فرآیندهای صنعتی دارند. این تجهیزات با دقت بالا، پایداری و قابلیت‌های پیشرفته، در صنایع حساس مانند نفت و گاز کاربرد گسترده‌ای دارند.

با این حال، به دلیل ترکیب سیستم‌های الکترونیکی و پنوماتیکی، تعمیر آن‌ها نیازمند تخصص بالا در هر دو حوزه است. رعایت اصول نگهداری و استفاده از هوای تمیز، نقش کلیدی در جلوگیری از خرابی دارد.
