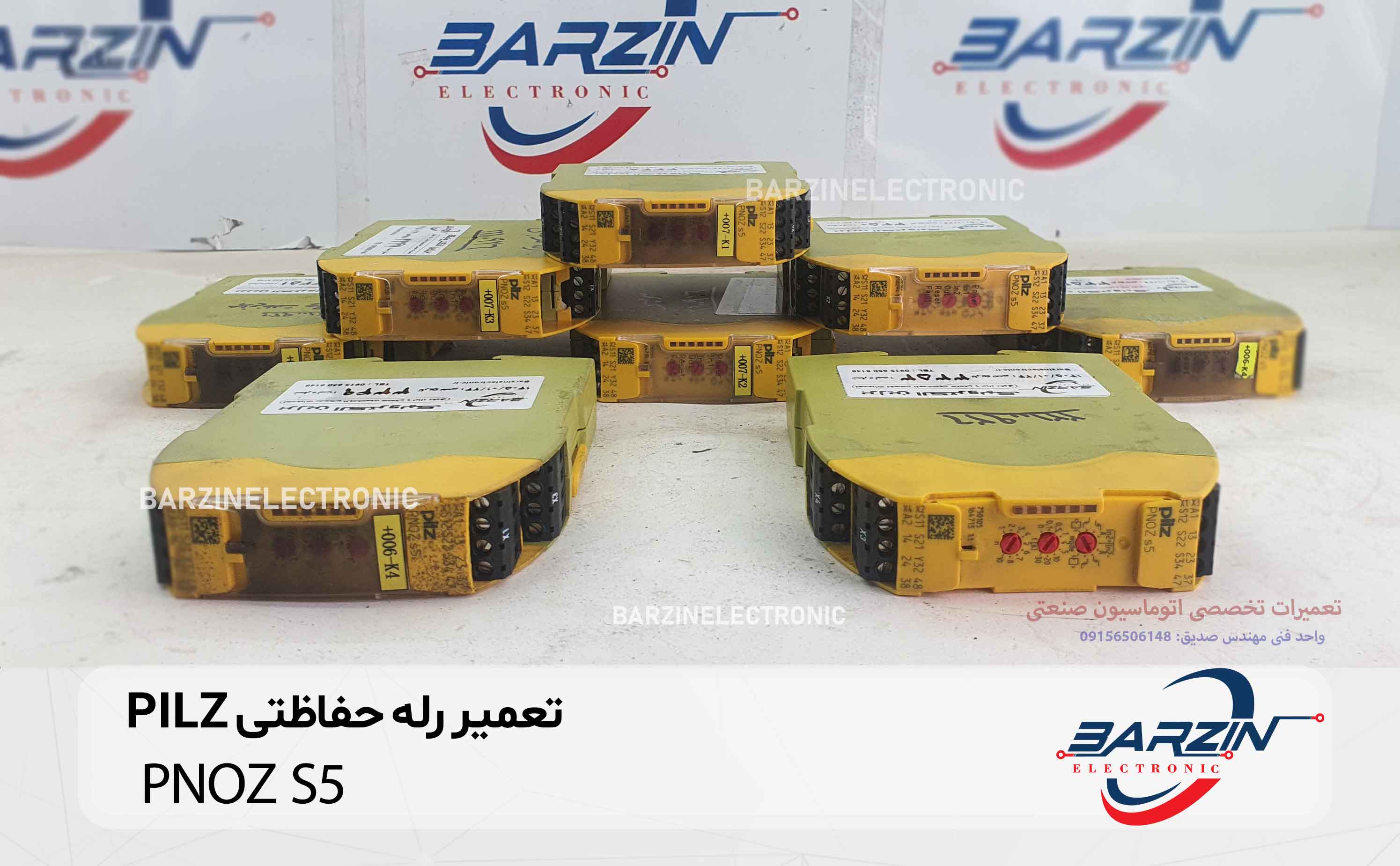

تعمیر تخصصی رله حفاظتی PILZ مدل PNOZ S5

منوآل  https://barzinelectronic.ir/wp-content/uploads/2026/05/PNOZ-s5.pdf

۱. معرفی کلی محصول

رله حفاظتی PNOZ S5 از محصولات ایمنی صنعتی شرکت Pilz GmbH & Co. KG یکی از اجزای کلیدی در سیستم‌های ایمنی ماشین‌آلات (Safety Systems) محسوب می‌شود. این رله در دسته Safety Relay قرار دارد و وظیفه اصلی آن نظارت بر مدارهای ایمنی و قطع سریع سیستم در شرایط خطر است.

سری PNOZ از معروف‌ترین رله‌های ایمنی در جهان هستند و در بسیاری از خطوط تولید صنعتی، ماشین‌آلات و سیستم‌های خطرناک استفاده می‌شوند.

📌 مدل S5 معمولاً در کاربردهایی مانند Emergency Stop (E-Stop)، درب ایمنی، و کنترل توقف اضطراری استفاده می‌شود.

منوآل pnoz s5

https://barzinelectronic.ir/wp-content/uploads/2026/05/PNOZ-s5.pdf

۲. نقش رله ایمنی در اتوماسیون صنعتی

رله‌های ایمنی با رله‌های معمولی تفاوت دارند. وظایف اصلی PNOZ S5:

• مانیتورینگ مدار توقف اضطراری
• کنترل وضعیت کلیدهای ایمنی
• قطع فوری خروجی در شرایط خطر
• جلوگیری از راه‌اندازی ناخواسته
• تضمین ایمنی اپراتور

📌 این رله‌ها مطابق استانداردهای ایمنی مانند EN ISO 13849 طراحی می‌شوند.

۳. ساختار و اجزای داخلی رله PNOZ S5

۳-۱. مدار ورودی ایمنی

• ورودی دوکاناله (Dual Channel)
• مانیتورینگ قطع و اتصال

📌 تشخیص خطا در سیم‌کشی

۳-۲. مدار منطق ایمنی

• پردازش وضعیت ورودی‌ها
• بررسی شرایط ایمنی

📌 این بخش مغز سیستم ایمنی است.

۳-۳. رله‌های خروجی ایمن

• کنتاکت‌های NO/NC
• خروجی ایمن دوگانه

📌 در صورت خطا، خروجی قطع می‌شود.

۳-۴. مدار مانیتورینگ داخلی

• بررسی صحت عملکرد رله
• تشخیص خطای داخلی

۳-۵. LEDهای وضعیت

• نمایش وضعیت ورودی‌ها
• نمایش خطا

۴. جدول مشخصات فنی (دیتاشیت کامل)

۵. اصول عملکرد رله ایمنی

عملکرد این رله بر اساس مانیتورینگ دائمی ورودی‌هاست:

1. بررسی سیگنال‌های ورودی
2. تحلیل وضعیت ایمنی
3. فعال/غیرفعال کردن خروجی
4. نظارت بر خطاها

📌 اگر کوچک‌ترین خطایی تشخیص داده شود، خروجی قطع می‌شود.

منوآل PILZ PNOZ S5

https://barzinelectronic.ir/wp-content/uploads/2026/05/PNOZ-s5.pdf

۶. کاربردهای صنعتی

• سیستم‌های Emergency Stop
• درب‌های ایمنی ماشین‌آلات
• خطوط تولید
• دستگاه‌های پرس
• ماشین‌آلات خطرناک

۷. مزایا و معایب

جدول مزایا

جدول معایب

۸. خطاهای رایج و عیب‌یابی

۹. جدول کد خطاهای رایج

📌 این رله بیشتر با LED خطا را نشان می‌دهد:

۱۰. فرآیند تخصصی تعمیرات

مراحل تعمیر:

1. بررسی ظاهری
2. تست تغذیه
3. بررسی ورودی‌ها
4. تست رله‌های خروجی
5. بررسی برد داخلی
6. تست عملکرد

ابزارها:

• مولتی‌متر
• منبع تغذیه
• تستر رله

۱۱. مشکلات رایج در تعمیرات

• خرابی رله داخلی
• خرابی اپتوکوپلر
• مشکل تغذیه
• خطای ورودی

📌 رایج‌ترین: رله خروجی

۱۲. نصب اصولی

• سیم‌کشی دقیق
• رعایت دوکاناله بودن
• ارت مناسب

۱۳. نگهداری

• بررسی اتصالات
• تست عملکرد
• مانیتورینگ LED

۱۴. افزایش عمر

• جلوگیری از نویز
• استفاده از تغذیه پایدار
• سرویس دوره‌ای

۱۵. تحلیل تخصصی خرابی‌ها

چرا خروجی قطع می‌شود؟

• خطای ایمنی
• خرابی داخلی

چرا ریست نمی‌شود؟

• سیم‌کشی اشتباه
• سنسور خراب

۱۶. جمع‌بندی نهایی

رله PILZ PNOZ S5 یکی از مهم‌ترین تجهیزات ایمنی در صنعت است که نقش حیاتی در حفاظت از انسان و ماشین دارد.

با وجود طراحی بسیار دقیق، خرابی آن نیازمند تعمیر تخصصی در سطح تجهیزات ایمنی صنعتی است و کوچک‌ترین خطا در آن می‌تواند خطرناک باشد.

📌 نتیجه مهم:

در تجهیزات ایمنی، دقت در نصب و تعمیر از خود دستگاه مهم‌تر است.
