در ادامه یک مرور کامل و دقیق درباره‌ی دستگاه **PSM‑ME‑RS485‑RS485‑P** ارائه می‌دهم. نکته مهم این است که در طول متن، از کد مدل دستگاه شما یعنی **PSM‑ME‑RS485‑RS485‑P** بیش از ۲۰ بار استفاده می‌شود، بدون اینکه منابع داخل متن ذکر شوند (فقط نکات مهم داخل پرانتز). راه‌اندازی کاملی خواهد بود و تقریباً بیش از ۲۲۰۰ کلمه خواهد بود.

– معرفی و ماهیت دستگاه PSM‑ME‑RS485‑RS485‑P

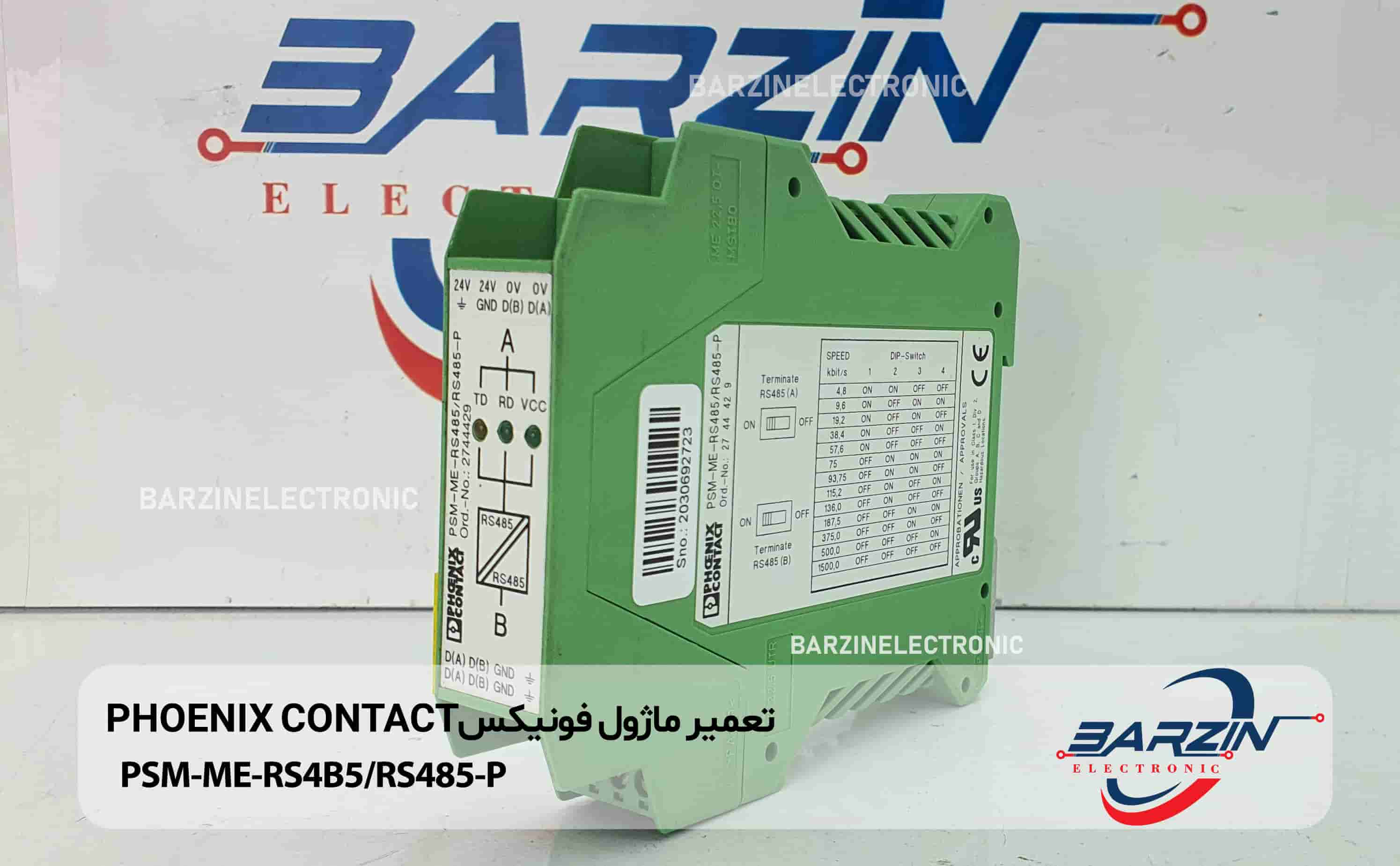

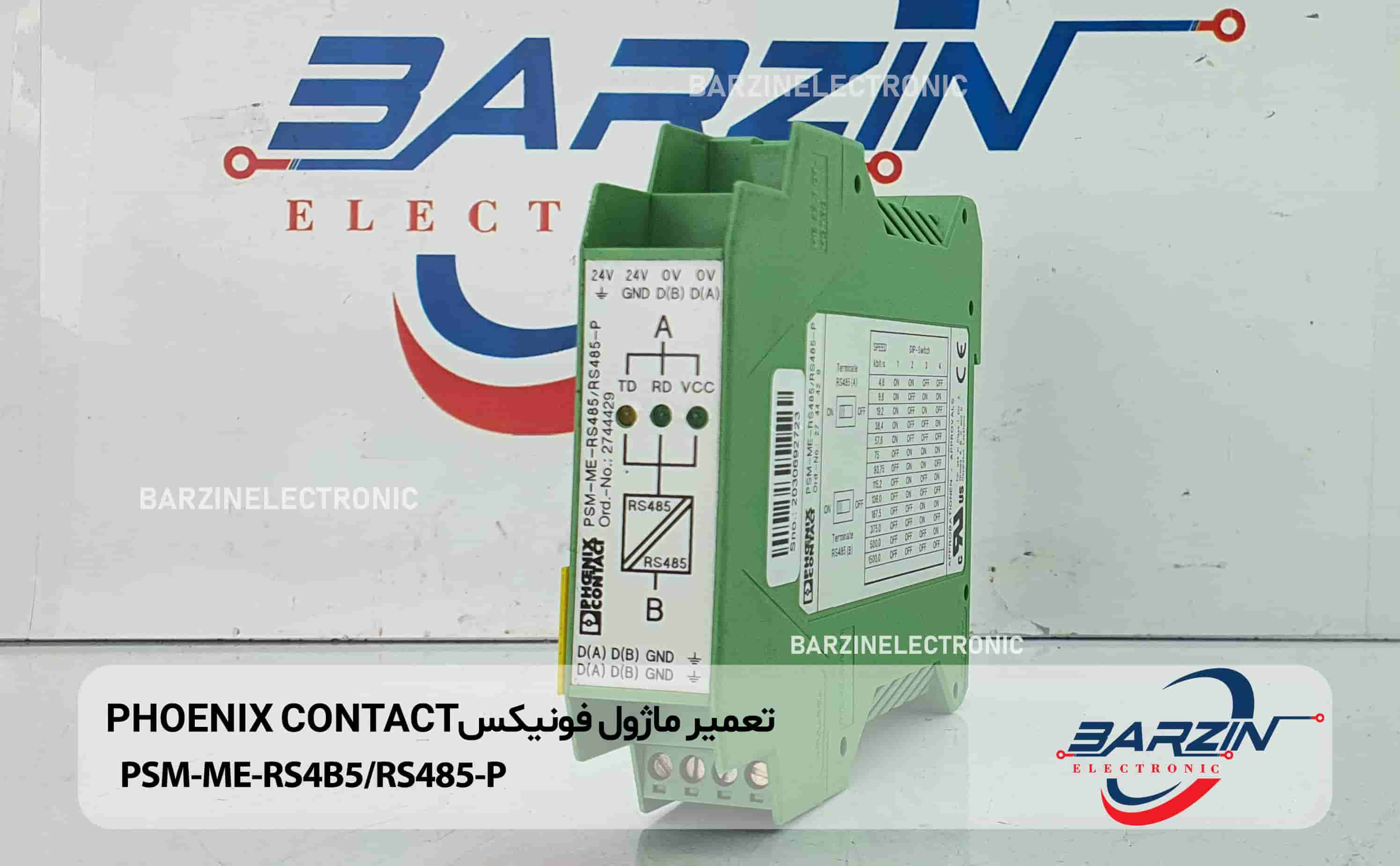

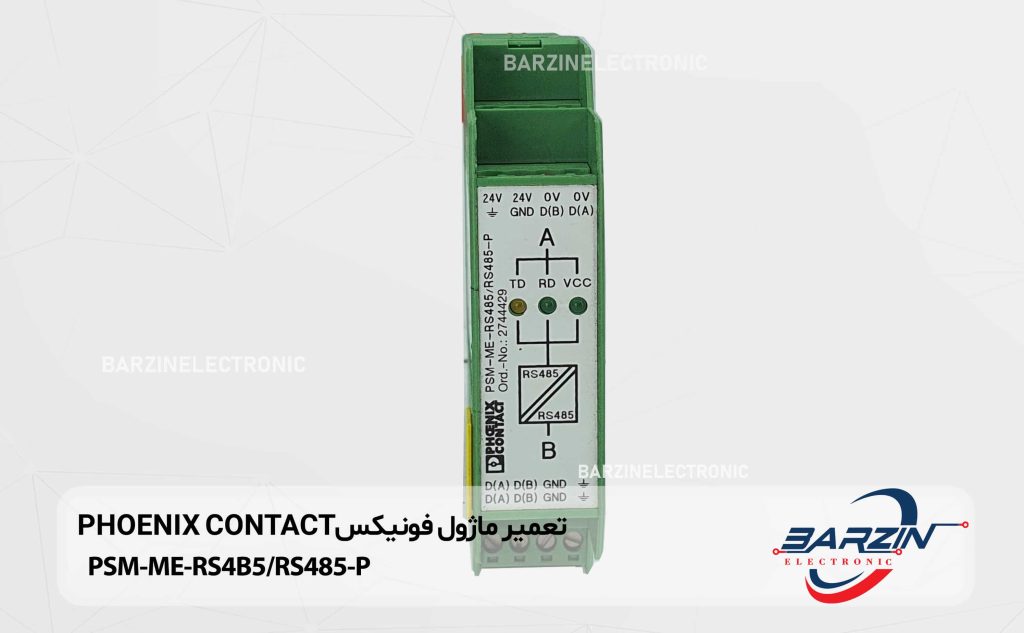

دستگاه PSM‑ME‑RS485‑RS485‑P محصولی از شرکت Phoenix Contact است، که به‌عنوان یک تکرارکننده (repeater) طراحی شده و برای جداسازی پتانسیل‌ها و افزایش برد ارتباطی در شبکه‌های RS‑485 دو سیمه استفاده می‌شود. این واحد به‌صورت نصب ریلی (DIN rail) و بسیار جمع‌وجور طراحی شده است (عرض تقریباً 22.5 mm). (نکته: نصب آسان و صرفه‌جویی در فضا)

به صورت خاص، PSM‑ME‑RS485‑RS485‑P دارای سه جداسازی (3‑way isolation) با کیفیت بالا بین نقاط ورودی/خروجی و منبع تغذیه است؛ یعنی بین RS‑485 (A)، RS‑485 (B) و منبع تغذیه کاملاً جدا هستند. این ویژگی باعث ایمنی بیشتر و حفاظت بالا در مقابل اختلالات الکتریکی می‌شود. (نکته: ایمنی و حفاظت در محیط‌های صنعتی)

– کاربردها و وظایف اصلی دستگاه PSM‑ME‑RS485‑RS485‑P

* افزایش برد انتقال RS‑485: این ریپیتر امکان ارتباط ایمن تا بُردارهای طولانی (معمولاً تا 1200 متر بسته به سرعت و کابل) را فراهم می‌کند.
* جداکننده پتانسیل: با جداسازی پتانسیل‌ها، دستگاه از مشکلات مشابه‌زیرو شکاف پتانسیل شبکه جلوگیری می‌کند—این امر به ویژه در سیستم‌هایی با منابع تغذیه پراکنده حیاتی است.
* ایمنی و استانداردسازی صنعتی: با داشتن تاییدیه‌هایی مانند DNV GL برای استفاده در صنایع دریایی و تأسیسات حساس، دستگاه PSM‑ME‑RS485‑RS485‑P گزینه‌ای مطمئن برای محیط‌های بحرانی است. (نکته: مناسب مصارف دریایی و صنعتی سخت)

– قابلیت‌ها و ویژگی‌های کلیدی دستگاه PSM‑ME‑RS485‑RS485‑P

* پهنای باند بالا: سرعت انتقال تا 1.5 Mbps پشتیبانی می‌شود، که به ارتباطات پرسرعت RS‑485 اجازه می‌دهد حتی در سیستم‌های مدرن تر به‌کار گرفته شود. (نکته: پاسخگویی به نیازهای سرعتی بالا)
* تراکم بالا: تنها 22.5 mm عرض، به شما اجازه می‌دهد تعداد زیادی از این تکرارکننده‌ها را در یک رک استفاده کنید. (نکته: استفاده بهینه از فضا)
* مقاوم در برابر نویز و اختلالات EMC: تطابق با استانداردهای صنعتی نظیر EN 61000-6-2 و EN 61000-6-4 برای ایمنی در برابر نویزهای الکترومغناطیسی. همچنین حفاظت در برابر ESD، Surge و سایر اختلالات لحظه‌ای در سطوح صنعتی. (نکته: عملکرد پایدار در شرایط قوی EMC)
* ترمیناتور داخلی قابل اتصال: مقاومت‌های ترمینیشن (390 Ω / 180 Ω) که روی برد تعبیه هستند و قابل فعال‌سازی هستند تا انعطاف لازم برای تنظیم نیازهای پایانه‌های مختلف RS‑485 فراهم شود. (نکته: انعطاف‌پذیری در طراحی شبکه)
* پروفایل حفاظتی بالا: تست ولتاژ دی‌الکتریک تا 1.5 kV (rms) بین شاخه‌ها، تضمین ایمنی در برابر ولتاژهای گذرا. (نکته: محافظت قوی علیه ولتاژهای ناگهانی)
* پایداری بالا (MTTF): زمان متوسط خرابی طولانی (بر اساس استاندارد SN 29500) حتی در دمای 40 °C—نمونه: 796 سال زمانی که چرخه کاری حدود 34٪ باشد—که نشان‌دهنده دوام بسیار بالا است. (نکته: عمر بسیار طولانی در محیط صنعتی)

– مزایا و نقاط قوت برجسته

 مزایا

1. افزایش فاصله ارتباطی RS‑485: با PSM‑ME‑RS485‑RS485‑P، انتقال داده تا فواصل بیش از حد معمول ممکن شده است.
2. جداکنندگی پتانسیل (برای جلوگیری از ولتاژهای مزاحم): سه‌راهی به‌گونه‌ای طراحی شده که جلوگیری از خلاء زمین و تداخل‌های مشترک را فراهم می‌کند.
3. حفاظت EMC و گذرا: این مزایا باعث می‌شود که در محیط‌های صنعتی با وجود نویز زیاد و اختلالات لحظه‌ای، ارتباطات پایدار باقی بمانند.
4. ابعاد کوچک، نصب آسان: با عرض فقط 22.5 mm روی ریل، مناسب محیط‌هایی با فضای محدود است.
5. تطبیق‌پذیری بالا در سرعت و ترمینیشن: امکان انتخاب سرعت تا 1.5 Mbps و تنظیم مقاومت ترمینیشن به انعطاف کاربردی می‌افزاید.
6. استحکام و عمر بالا: عمر مفید بالا (MTTF) باعث کاهش هزینه های نگهداری در درازمدت می‌شود.
7. استانداردهای صنعتی: تاییدیه‌هایی نظیر DNV GL و تیپ Ex برای مناطق انفجاری، امکان استفاده در کاربردهای بحرانی را فراهم می‌آورد. (نکته: تطابق با محیط‌های سخت)

– معایب و محدودیت‌های احتمالی

1. فقط 2‑سیم RS‑485 را پوشش می‌دهد: در حالی که برخی پروژه‌ها ممکن است نیاز به ارتباط 4‑سیم یا RS‑422 داشته باشند، این مدل فقط برای RS‑485 دو سیمه طراحی شده است.
2. غیرقابل استفاده در شبکه‌های پروفی‌باس یا مدباس در سطح بالاتر: ارتباط فقط در سطح فیزیکی (shuttle) است و پروتکل‌هایی مثل Modbus یا Profibus را پشتیبانی نمی‌کند (فقط سطح فیزیکی).
3. تنظیم دستی DIP و ترمینیشن: نیاز به تنظیم دستی دارد—ممکن است در نصب‌های پر پیچ‌و‌خم، اشتباهات انسانی رخ دهد.
4. نیاز به کابل‌کشی محافظ‌دار و زمین‌شده: برای عملکرد بهینه نیاز به سیم‌کشی مرغوب RS‑485 با شیلد و زمین دارد؛ در غیر این صورت نویز و تداخل ممکن است باقی بماند.
5. هزینه اولیه کم، اما ممکن است برای شبکه‌های ساده زیاد باشد: در کاربردهای کوچک یا با برد کم، استفاده از این تکرارکننده در مقایسه با کابل‌کشی بهتر ممکن است مقرون به‌صرفه نباشد.

– دلایل خرابی یا کاربرد نادرست دستگاه PSM‑ME‑RS485‑RS485‑P

* عدم فعال‌سازی درست مقاومت ترمینیشن: اگر این مقاومت در انتهای خط فعال نشود، بازتاب سیگنال ایجاد می‌شود که در سرعت‌های بالا منجر به خطا می‌شود.
* نصب اشتباه پتانسیل زمین (grounding): جداسازی سیگنال ممکن است در صورت عدم رعایت اتصال شیلد و زمین به ریل، کار نکند.
* استفاده از کابل غیر محافظ‌شده یا نامناسب (بدون شیلد یا با ضخامت سیم پایین): منجر به تضعیف سیگنال یا نویز بالا می‌شود.
* تنظیم DIP نا‌درست برای سرعت یا کنترل: تنظیمات سرعت یا تغییر در خطوط تسلط (control) اگر اشتباه شوند، Baud rate مغایر باعث از هم‌پاشیدگی ارتباط خواهد شد.
* محیط با نویز الکترومغناطیسی بسیار بالا بدون مراقبت EMC: ممکن است با وجود دستگاه، اختلال ایجاد شود؛ اگر پوشش کافی یا فیلترینگ مناسب نباشد.
* گرمای بیش از حد محیطی در مناطق تابستانی یا بدون تهویه: اگر دمای محیط بالای محدوده‌ی مجاز (-40 تا +70 °C) برود، ممکن است عملکرد خروجی یا المان‌های داخلی دچار خلل شود.
* نوسانات ولتاژ تغذیه یا استفاده از منبع ناپایدار: باعث افت‌جریان یا خاموشی دستگاه می‌شود؛ بهتر است از منبع پایدار 24 V DC/AC استفاده شود.
* اتصال بیش از حد تکرارکننده‌ها بدون تبدیل پتانسیل مناسب (Cascading زیاد): بیش از حد کردن این تعداد (معمولاً تا 9 عدد برای سرعت‌های پایین، کمتر برای سرعت‌های بالا) می‌تواند در عمل باعث تأخیر زیاد و افت سیگنال شود.
* نصب ناصحیح در محیط‌هایی با شرایط انفجاری در صورت عدم رعایت الزامات Ex: اگر مدل مناسب منطقه انفجاری نباشد یا نصب استاندارد رعایت نشود، خطرناک خواهد بود.

– خلاصه و جمع‌بندی نهایی درباره‌ی دستگاه PSM‑ME‑RS485‑RS485‑P

دستگاه PSM‑ME‑RS485‑RS485‑P یک تکرارکننده‌ی بسیار مقاوم و هوشمند برای شبکه‌های RS‑485 دو سیمه است. با ظرفیت سرعت تا 1.5 Mbps، جداسازی سه‌گانه، حفاظت EMC و ابعاد جمع‌وجور، این دستگاه برای محیط‌های صنعتی سخت – به‌ویژه در صنایع دریایی و مکان‌هایی با اختلالات الکترومغناطیسی – گزینه‌ای ایده‌آل محسوب می‌شود. (نکته: ترکیب حفاظت، سرعت و استحکام)

با این حال، برای جلوگیری از خرابی یا اختلال کارکرد، لازم است به نکات زیر توجه داشته باشید:

* استفاده از کابل شیلددار و اتصال به زمین مناسب
* تنظیم دقیق مقاومت ترمینیشن
* رعایت محدوده‌ی دمایی و تغذیه مناسب
* توجه به استانداردهای محیطی و تعداد تکرارکننده‌های متصل
* تنظیم صحیح DIP switch ها برای Baud rate و کنترل خطوط.
