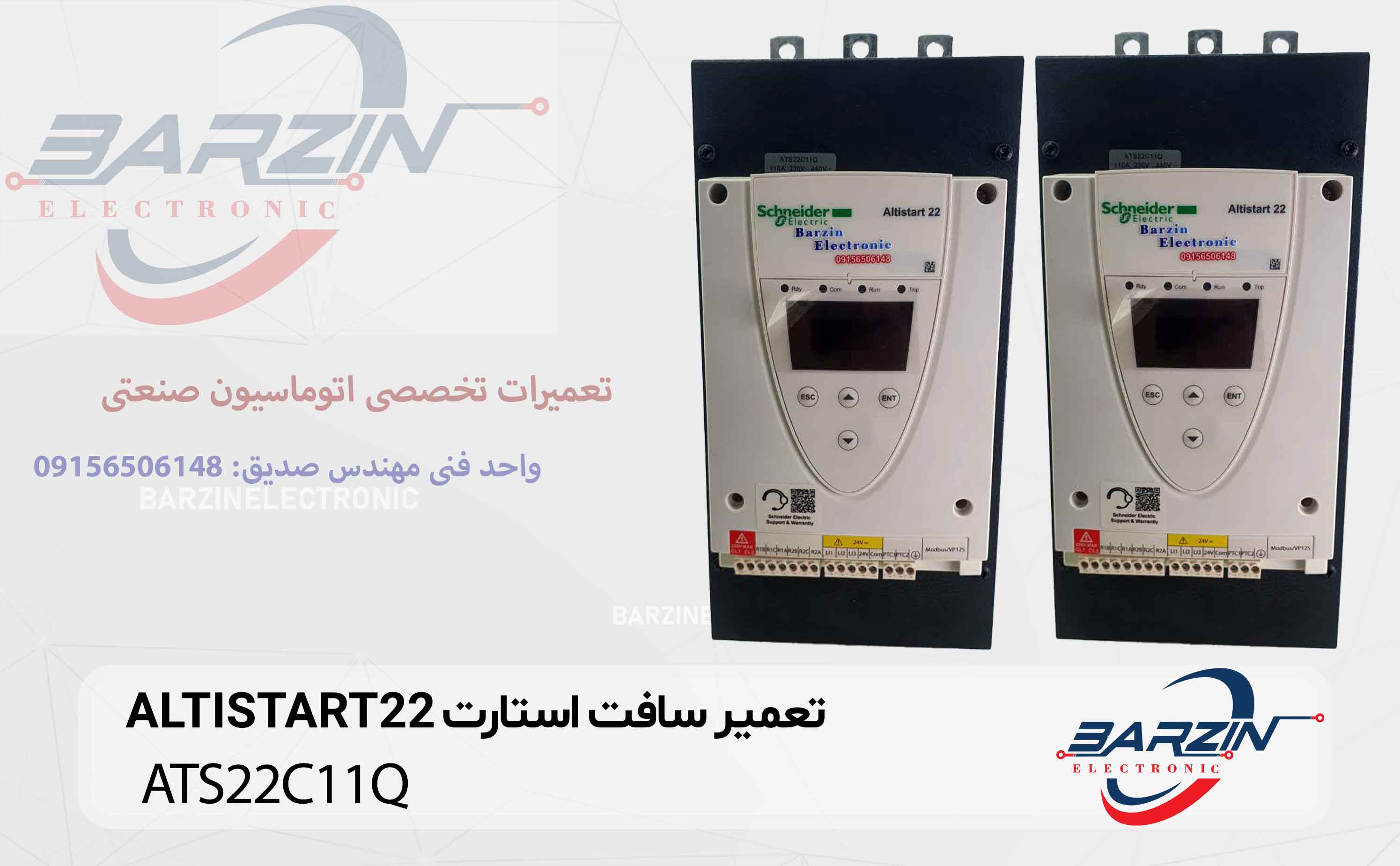

تعمیر تخصصی سافت استارتر ALTISTART 22 – ATS22C11Q

۱. معرفی کلی محصول

سافت استارتر ATS22C11Q از سری Altistart 22 محصول شرکت Schneider Electric یکی از تجهیزات صنعتی مهم برای راه‌اندازی نرم موتورهای سه‌فاز AC است.

این مدل برای موتورهایی تا حدود 55kW طراحی شده و با کنترل تدریجی ولتاژ، از شوک‌های الکتریکی و مکانیکی در زمان استارت و توقف جلوگیری می‌کند.

📌 این دستگاه در دسته Soft Starter (راه‌انداز نرم) قرار دارد، نه اینورتر.

۲. نقش سافت استارتر در اتوماسیون صنعتی

سافت استارتر وظایف زیر را انجام می‌دهد:

• کاهش جریان راه‌اندازی (Inrush Current)
• جلوگیری از ضربه مکانیکی
• افزایش عمر موتور
• کاهش استهلاک تجهیزات
• بهینه‌سازی مصرف انرژی

📌 در کاربردهایی مثل پمپ و فن بسیار مهم است.

۳. ساختار و اجزای اصلی ATS22C11Q

۳-۱. ماژول قدرت (SCR / Thyristor)

• کنترل ولتاژ موتور
• راه‌اندازی نرم

۳-۲. مدار بای‌پس داخلی (Bypass Contactor)

• کاهش تلفات بعد از استارت
• افزایش راندمان

📌 این مدل دارای بای‌پس داخلی است

۳-۳. برد کنترل

• تنظیم زمان استارت
• تنظیم ولتاژ اولیه
• حفاظت‌ها

۳-۴. ورودی‌ها و خروجی‌ها

• ورودی فرمان (Start/Stop)
• خروجی رله
• ورودی آنالوگ

۳-۵. سیستم حفاظتی

• اضافه‌بار
• اضافه‌جریان
• افت ولتاژ
• خطای فاز

۴. جدول مشخصات فنی (دیتاشیت)

📌 در اتصال دلتا توان می‌تواند بیشتر هم باشد

۵. اصول عملکرد سافت استارتر

مراحل عملکرد:

1. اعمال ولتاژ کاهش‌یافته
2. افزایش تدریجی ولتاژ
3. رسیدن به سرعت نامی
4. فعال شدن بای‌پس
5. کارکرد مستقیم موتور

📌 این فرآیند باعث کاهش جریان راه‌اندازی می‌شود.

۶. کاربردهای رایج

• پمپ‌ها
• فن‌ها
• کمپرسورها
• نوار نقاله
• صنایع آب و فاضلاب

۷. مزایا و معایب

جدول مزایا

جدول معایب

۸. خطاهای رایج و راهکارها

جدول عیب‌یابی

۹. جدول کد خطاهای رایج ATS22

۱۰. فرآیند تخصصی تعمیرات

مراحل تعمیر حرفه‌ای:

1. بررسی ظاهری (سوختگی، ترک)
2. تست ورودی برق
3. بررسی SCRها
4. تست برد کنترل
5. بررسی بای‌پس
6. تست خروجی
7. تست با موتور

ابزارهای مورد نیاز:

• مولتی‌متر
• تستر SCR
• اسیلوسکوپ
• منبع تغذیه

۱۱. مشکلات رایج در تعمیرات

• سوختن SCR
• خرابی برد کنترل
• خرابی بای‌پس
• خرابی فن
• خطای سنسورها

📌 رایج‌ترین خرابی: SCR + Bypass

۱۲. نصب و راه‌اندازی اصولی

• انتخاب صحیح توان
• نصب ارت
• تهویه مناسب
• تنظیم پارامتر استارت
• تست اولیه

۱۳. نگهداری و سرویس

• تمیزکاری دوره‌ای
• بررسی فن
• تست اتصالات
• مانیتورینگ دما

۱۴. نکات افزایش عمر دستگاه

• جلوگیری از استارت‌های مکرر
• استفاده در توان مناسب
• تهویه مناسب
• سرویس دوره‌ای

۱۵. جمع‌بندی نهایی

سافت استارتر ATS22C11Q یکی از تجهیزات قدرتمند برای راه‌اندازی نرم موتورهای صنعتی است که با کاهش جریان راه‌اندازی و حذف شوک‌های مکانیکی، نقش مهمی در افزایش عمر تجهیزات دارد.

این دستگاه گزینه‌ای اقتصادی نسبت به اینورتر است، اما به دلیل استفاده از قطعات قدرت مانند SCR، تعمیر آن نیازمند تخصص در الکترونیک صنعتی است. نگهداری صحیح و تنظیم اصولی، تأثیر زیادی در کاهش خرابی دارد.
