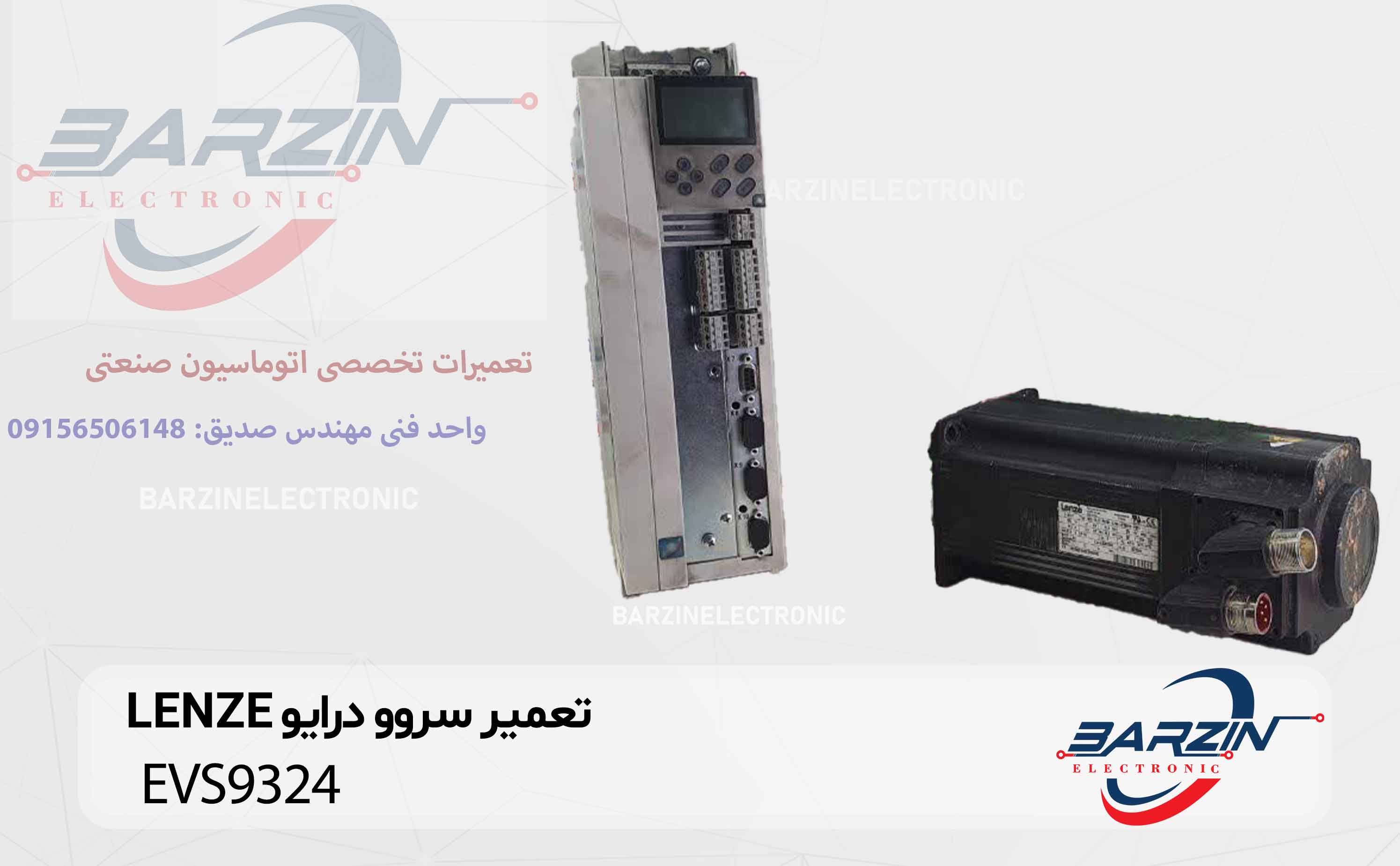

تعمیر تخصصی سروو درایو LENZE EVS9324

۱. معرفی کلی محصول

سروو درایو EVS9324 از سری 9300 شرکت Lenze یکی از درایوهای صنعتی قدرتمند در حوزه کنترل حرکت (Motion Control) است که برای راه‌اندازی و کنترل دقیق سروو موتور و موتورهای AC طراحی شده است.

این مدل معمولاً با پسوندهایی مانند EVS9324-EP / EK / ES شناخته می‌شود و دارای توان حدود 3 کیلووات است. این درایو در دسته Servo Inverter / Position Controller قرار می‌گیرد و در ماشین‌آلات صنعتی دقیق کاربرد دارد.

📌 با وجود اینکه این سری تا حدی قدیمی (Obsolete) محسوب می‌شود، اما هنوز در صنعت فعال بوده و کاملاً قابل تعمیر است.

۲. نقش سروو درایو در اتوماسیون صنعتی

سروو درایوها وظیفه دارند:

• کنترل دقیق موقعیت، سرعت و گشتاور
• دریافت فیدبک از انکودر یا رزولور
• اجرای حرکت‌های دینامیک
• افزایش دقت سیستم‌های CNC و رباتیک

📌 تفاوت اصلی با اینورتر: کنترل موقعیت دقیق (Position Control)

۳. ساختار و اجزای اصلی سروو درایو EVS9324

۳-۱. مدار قدرت (Power Stage)

• رکتیفایر AC → DC
• باس DC
• ماژول IGBT برای تولید PWM

۳-۲. برد کنترل

• پردازنده دیجیتال
• الگوریتم کنترل سروو
• پردازش فیدبک انکودر

۳-۳. سیستم فیدبک

• انکودر یا رزولور
• تشخیص موقعیت موتور
• اصلاح خطا

۳-۴. سیستم ترمز

• Brake Chopper داخلی
• مقاومت ترمز خارجی

📌 توان ترمز پیوسته تا حدود 11kW

۳-۵. سیستم خنک‌کاری

• فن داخلی
• هیت‌سینک

۴. جدول مشخصات فنی (دیتاشیت)

۵. اصول عملکرد سروو درایو

فرآیند عملکرد:

1. دریافت فرمان (Speed/Position)
2. پردازش توسط CPU
3. ارسال PWM به موتور
4. دریافت فیدبک
5. اصلاح خطا

📌 این حلقه کنترلی به صورت Closed Loop انجام می‌شود.

۶. کاربردهای رایج

• دستگاه CNC
• ماشین‌آلات بسته‌بندی
• رباتیک
• خطوط تولید
• سیستم‌های دقیق صنعتی

۷. مزایا و معایب

جدول مزایا

جدول معایب

۸. خطاهای رایج و راهکارها

جدول عیب‌یابی

۹. جدول کد خطاهای رایج LENZE EVS9324

۱۰. فرآیند تخصصی تعمیرات

مراحل تعمیر حرفه‌ای:

1. بررسی ظاهری (سوختگی، ترک، خازن بادکرده)
2. تست ورودی برق
3. بررسی برد کنترل
4. تست IGBT
5. بررسی مدار فیدبک
6. تست ترمز
7. تست کامل با موتور

ابزارهای مورد نیاز:

• مولتی‌متر
• اسیلوسکوپ
• تستر IGBT
• تستر انکودر

۱۱. مشکلات رایج در تعمیرات

• سوختن IGBT
• خرابی برد کنترل
• خرابی انکودر
• خرابی فن
• آسیب ناشی از نوسان برق

📌 رایج‌ترین خرابی: IGBT + Feedback System

۱۲. نصب و راه‌اندازی اصولی

• استفاده از کابل شیلددار
• نصب ارت مناسب
• تنظیم پارامترهای موتور
• فاصله از نویز
• استفاده از مقاومت ترمز مناسب

۱۳. نگهداری و سرویس

• تمیزکاری فن
• بررسی خازن‌ها
• کنترل دما
• بررسی اتصالات

۱۴. نکات افزایش عمر دستگاه

• استفاده از برق پایدار
• جلوگیری از اضافه‌بار
• تهویه مناسب
• سرویس دوره‌ای

۱۵. جمع‌بندی نهایی

سروو درایو LENZE EVS9324 یکی از درایوهای صنعتی قدرتمند در حوزه کنترل حرکت است که با دقت بالا، سیستم فیدبک و قابلیت ترمز قوی، در بسیاری از ماشین‌آلات صنعتی استفاده می‌شود.

با وجود قدیمی بودن، این دستگاه همچنان در صنعت فعال بوده و تعمیر آن کاملاً مقرون‌به‌صرفه است. با این حال، به دلیل پیچیدگی بالا و استفاده از سیستم‌های فیدبک، تعمیر آن نیازمند تخصص بالا در حوزه الکترونیک قدرت و کنترل حرکت است.
