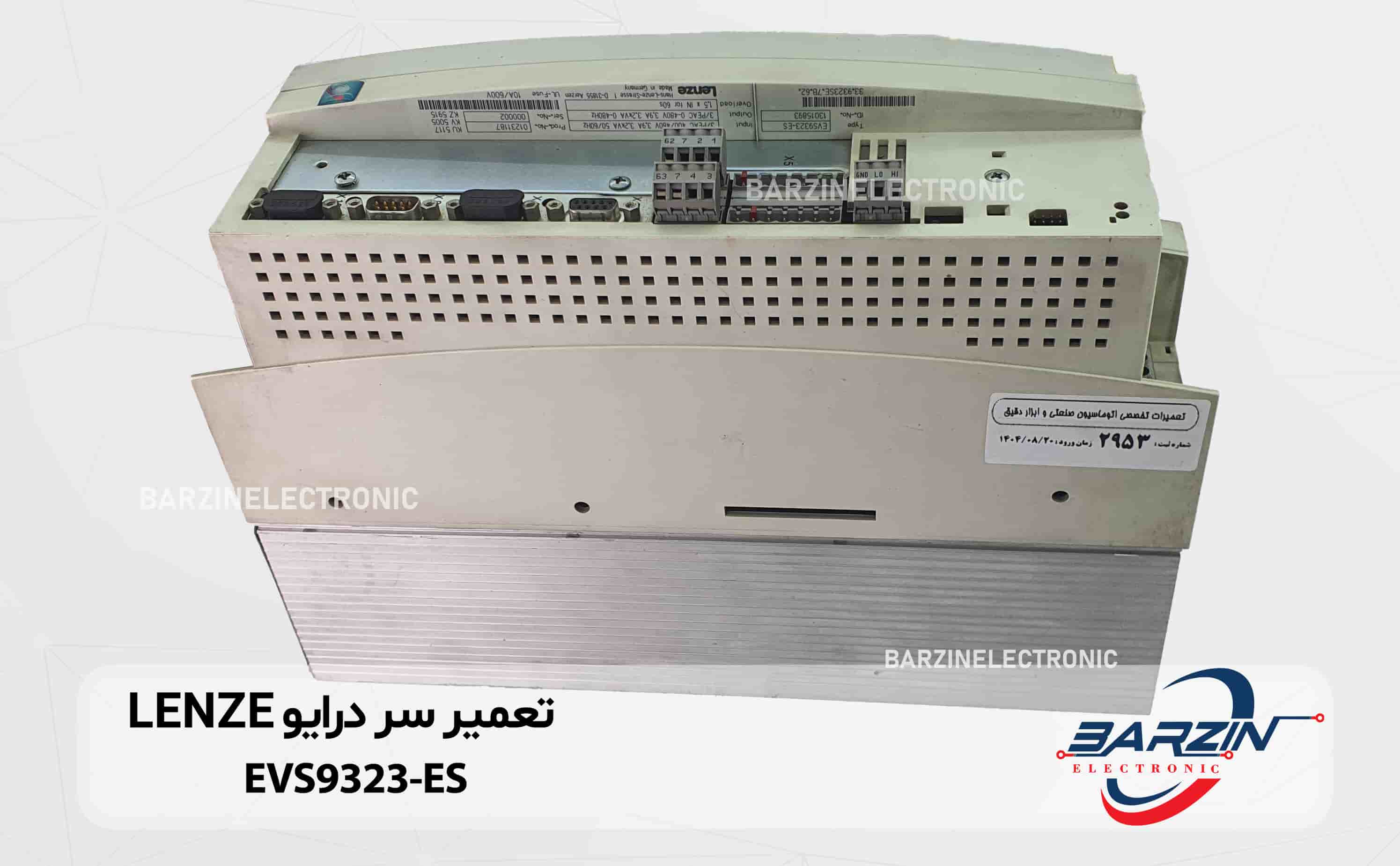

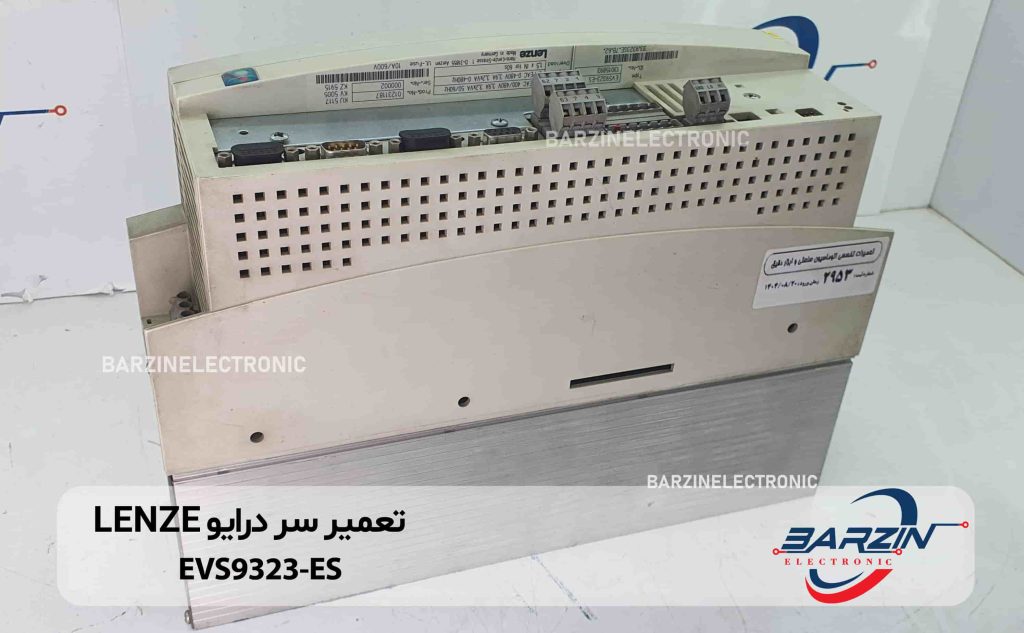

تعمیر سرو درایو LENZE EVS9323-ES

تعمیر سرو درایو LENZE EVS9323-ES

سرو درایو Lenze EVS9323-ES یکی از اجزای کلیدی در سیستم‌های کنترل حرکت صنعتی است. این سرو اینورتر از خانواده سری ۹۳۰۰ شرکت Lenze طراحی شده و برای کاربردهای دقیق موقعیت‌یابی، کنترل سرعت و گشتاور موتورها بسیار مناسب است. به دلیل توان خروجی، قابلیت کنترل برداری و طراحی مدولار، در بسیاری از ماشین‌های خودکار، رباتیک، خطوط بسته‌بندی و ماشین‌آلات تولیدی مورد استفاده قرار می‌گیرد.

در این متن قصد دارم به تشریح کامل این سرو درایو از جنبه‌های فنی، معماری، عملکرد کنترلی، مشخصات الکتریکی، طراحی مکانیکی، قابلیت‌های ارتباطی، رفتار در شرایط خاص، کاربردهای صنعتی، مزایا و معایب، نگهداری و نصب آن بپردازم. همچنین، نکاتی درباره پارامترگذاری، ایمنی و توصیه‌های عملی در استفاده از Lenze EVS9323-ES آورده شده است.

-تاریخچه و جایگاه خانواده ۹۳۰۰

سری ۹۳۰۰ درایوهای سرو شرکت Lenze یکی از پلتفرم‌های معتبر برای کنترل موتورهای سرو است. این خانواده طراحی شده تا ترکیبی از انعطاف‌پذیری، دقت و قابلیت توسعه را ارائه دهد. مدل Lenze EVS9323-ES بخشی از این سری است که به‌خاطر توان متوسط و توانایی پاسخ‌گویی به نیازهای متنوع تولید، توجه بسیاری از مهندسان را جلب کرده است.

طراحی این سری بر پایه کنترل برداری (Vector Control) است که امکان کنترل دقیق سرعت و موقعیت را فراهم می‌آورد. افزون بر آن، طراحی مدولار اینورترهای سری ۹۳۰۰ اجازه می‌دهد تا افزونه‌هایی مانند ماژول‌های ارتباطی، کارت‌های بازخورد انکودر یا رزولور و I/O اضافی را به درایو اضافه کرد. این پلتفرم مدولار باعث شده که Lenze EVS9323-ES در طیف گسترده‌ای از کاربردهای صنعتی قابل استفاده باشد.

-مشخصات فنی اصلی

در این بخش، به تشریح مشخصات فنی Lenze EVS9323-ES می‌پردازم:

-تأمین ولتاژ: این واحد به صورت سه‌فاز و در بازه ولتاژ ۳۲۰ تا ۵۲۸ ولت AC کار می‌کند.
-فرکانس ورودی: معمولاً در حدود ۴۵ تا ۶۵ هرتز است، که با طراحی استاندارد شبکه برق مطابقت دارد.
-توان موتور پشتیبانی‌شده: این سرو اینورتر برای موتورهایی با توان نامی حدود ۱.۵ کیلووات طراحی شده است.
-جریان جاری خروجی: در حالت کلیدزنی ۸ کیلوهرتز، جریان خروجی نامی حدود ۳.۹ آمپر است و در حالت ماکسیمم ممکن است به حدود ۵.۹ آمپر برسد.
-فرکانس سوئیچینگ: واحد می‌تواند در دو فرکانس سوئیچینگ کار کند، ۸ کیلوهرتز یا ۱۶ کیلوهرتز، بسته به تنظیمات و نیازهای کاربردی.
-توان اتلاف (Power Loss): در برخی منبع‌ها حداکثر توان اتلاف در حدود ۱۴۰ وات گزارش شده است.
-حفاظت (Protection): واحد دارای حفاظت در برابر اضافه جریان، ولتاژ زیاد، دمای زیاد است.
-درجه حفاظت مکانیکی: این درایو دارای درجه حفاظت IP20 است، که نشان‌دهنده حفاظت محدود در برابر ذرات خارجی نسبتاً بزرگ و عدم مقاومت در برابر آب است.
-ابعاد و وزن: طول، عرض و ارتفاع این درایو به ترتیب حدود ۳۵۰ × ۹۷ × ۲۵۰ میلی‌متر است و وزن آن حدود ۵ کیلوگرم می‌باشد.
-دمای کاری: محدوده دمای عملیاتی از حدود ۰ درجه سانتی‌گراد شروع می‌شود و تا ۴۵ درجه امکان کارکرد دارد. در برخی منابع با دمای بالاتر (مثلاً تا ۵۵ درجه) اما با کاهش جریان قابل تحمل (derating) امکان‌پذیر است.
-طول کابل موتور: در حالت کلیدزنی ۸ کیلوهرتز، گفته شده که کابل موتور تا ۵۰ متر می‌تواند باشد بدون نیاز به فیلتر اضافی (در ولتاژ نامی).

به طور کلی این مشخصات فنی باعث می‌شود که Lenze EVS9323-ES گزینه‌ای مناسب برای کاربردهایی با توان متوسط، کنترل دقیق و نیاز به انعطاف‌پذیری بالا باشد.

-معماری داخلی و طراحی مدولار

یکی از نقاط قوت اصلی Lenze EVS9323-ES طراحی مدولار آن است. این درایو بخشی از معماری سری ۹۳۰۰ است که قابلیت افزودن ماژول‌های مختلف را دارد:

-ماژول ارتباطی (Communication Module): امکان استفاده از ماژول‌هایی مانند CANopen، Profibus، EtherCAT یا دیگر پروتکل‌های صنعتی وجود دارد. این انعطاف‌پذیری به کاربر امکان می‌دهد که ارتباط درایو با کنترلر PLC یا سایر اجزا را بهینه کند. برخی تامین‌کنندگان اشاره کرده‌اند که برای EVS9323-ES گزینه‌های ارتباطی مختلف افزوده شده‌اند.

-واحد بازخورد (Feedback Unit): این درایو می‌تواند با رزولور یا انکودر کار کند. کنترل موقعیت از طریق بازخورد دقیق امکان‌پذیر است، که برای کاربردهای موقعیت‌یابی ضروری است.

-ماژول I/O اضافی: در برخی موارد، امکان افزودن ورودی/خروجی دیجیتال یا آنالوگ بیشتر وجود دارد که به سیستم اجازه می‌دهد عملکرد پیچیده‌تری مثل همگام‌سازی محورها، ایمنی، یا کنترل سفارشی را انجام دهد.

-منطق داخلی (Embedded Logic): بخشی از مدل‌های سری ۹۳۰۰ (و احتمالاً Lenze EVS9323-ES) قابلیت اجرای منطق در درون درایو دارند. این منطق می‌تواند برای کنترل موقعیت ساده، هماهنگی چند محوره یا منطق ایمنی به کار گرفته شود.

طراحی مدولار باعث می‌شود که Lenze EVS9323-ES نه تنها در یک پیکربندی ساده به کار رود، بلکه بتوان آن را برای پروژه‌های پیچیده و سفارشی گسترش داد بدون نیاز به تعویض کامل درایو. این ویژگی باعث کاهش هزینه‌های نگهداری و ارتقاء در طول زمان می‌شود.

-کنترل و عملکرد دینامیکی

سرو درایو Lenze EVS9323-ES عملکرد بسیار خوبی در کنترل دینامیکی دارد. در ادامه برخی از جنبه‌های کنترل آن را بررسی می‌کنیم:

-کنترل برداری (Vector Control): این درایو از تکنولوژی برداری برای کنترل موتور استفاده می‌کند، که به معنی امکان کنترل دقیق‌تر گشتاور، شتاب و ترمز است. این کنترل برداری باعث می‌شود که موتور پاسخ سریع‌تری به تغییرات فرمان داشته باشد و در عین حال بهره‌وری انرژی بهینه باشد.

-مدهای کنترلی مختلف: در بسیاری از کاربردها، نیاز به کنترل موقعیت (Position)، سرعت (Speed) یا گشتاور (Torque) وجود دارد. Lenze EVS9323-ES از هر سه حالت پشتیبانی می‌کند، بسته به پیکربندی، منطق داخلی و پارامترهای تنظیم شده می‌تواند در این مدها کار کند.

-فرکانس خروجی: محدوده فرکانس خروجی از ۰ تا نزدیک ۶۰۰ هرتز (مثلاً تا 599 Hz در برخی مدارک) گزارش شده است.این محدوده فرکانسی بزرگ امکان تنظیم دقیق سرعت موتور را فراهم می‌آورد.

-عملیات اضافه‌جریانی (Overcurrent):در موقعیت‌هایی که موتور به جریان بیشتری نیاز دارد (مثلاً شتاب‌گیری سریع یا بارگذاری ناگهانی)، درایو می‌تواند شرایط اضافه‌جریانی را مدیریت کند. در مستندات فنی سری ۹۳۰۰ آمده است که اینورترها توانایی تأمین جریان بیش از جریان نامی را به شکل موقت دارند. با این حال، استمرار اضافه‌جریان ممکن است محدودیت‌هایی داشته باشد و پارامترهای کنترلی باید به‌درستی تنظیم شود تا از آسیب‌دیدگی جلوگیری شود.

-کاهش جریان در بی‌حرکتی (Standstill): برای موتورهای سرو، جریان در حالت ایست (بدون چرخش) اهمیت دارد. برای Lenze EVS9323-ES، مقدار جریان بی‌حرکتی (standstill current) در حالت ۸ ک هرتز گزارش شده است که نشان می‌دهد درحالت توقف، درایو جریان کافی برای نگهداری موقعیت موتور را تأمین می‌کند.

-راندمان: در برخی منابع نقل شده است که راندمان نزدیک به ۱۰۰٪ در شرایطی خاص ممکن است باشد، مخصوصاً وقتی که درایو بدون چوک شبکه (mains choke) کار می‌کند و ولتاژ ورودی در محدوده نامی باشد. این راندمان بالا به معنی اتلاف گرمایی کمتر و طراحی انرژی بهینه‌تر است.

به طور کلی، عملکرد دینامیکی Lenze EVS9323-ES به دلیل کنترل برداری، حمایت از مدهای مختلف و انعطاف‌پذیری جریان، آن را برای کاربردهای حساس به دقت (مثل رباتیک یا موقعیت‌یابی دقیق) مناسب می‌سازد.

-طراحی مکانیکی و نصب

ملاحظات مکانیکی در طراحی و نصب سرو درایو Lenze EVS9323-ES نقش مهمی دارند، زیرا ابعاد، وزن و تهویه بر عملکرد و ایمنی تأثیرگذارند.

-ابعاد این درایو حدود ۳۵۰ × ۹۷ × ۲۵۰ میلی‌متر است.این ابعاد باعث می‌شود که فضای نصب متوسطی در تابلو برق نیاز باشد، نه خیلی بزرگ و نه خیلی کوچک، که برای بسیاری از کابینت‌های کنترل صنعتی مناسب است.

-وزن دستگاه حدود ۵ کیلوگرم است (در برخی گزارش‌ها ۵ کیلوگرم، در برخی دیگر وزن اندکی متفاوت ممکن است باشد).این وزن متوسط، نصب روی پنل یا ریل را آسان‌تر می‌کند، بدون نیاز به ساختار پشتیبانی خیلی سنگین.

-درجه حفاظت IP20 برای اینورتر نشان می‌دهد که درایو باید در محیط کنترل‌شده (داخل تابلو برق) نصب شود و در برابر گرد و غبار ریز یا رطوبت شدید محافظت زیادی ندارد.

-تهویه و خنک‌کاری: به دلیل طراحی درایو، وجود جریان هوا یا تهویه مناسب داخل تابلو برق اهمیت دارد تا دمای کاری کنترل شود و از دمای بیش‌از حد جلوگیری شود. در هنگام نصب باید فضای کافی برای گردش هوا در اطراف درایو در نظر گرفته شود.

-جهت نصب: این درایو معمولاً به صورت عمودی نصب می‌شود تا جریان هوا از پایین به بالا جریان یابد و امکان خنک شدن داخلی فراهم شود. طراحی پنلی یا کابینتی متداول است.

-لرزش و ارتعاش: در محیط‌هایی که ارتعاش زیاد دارند (مثلاً نزدیک موتورهای بزرگ یا مکان‌های پر سروصدا)، باید اقدامات مهندسی لازم برای کاهش لرزش اتخاذ شود، چون لرزش می‌تواند به اتصالات الکتریکی و مکانیکی در درایو آسیب بزند.

-قابلیت‌های ارتباطی و بازخورد

یکی از مزایای مهم Lenze EVS9323-ES توانایی ارتباط با سیستم‌های کنترل پیچیده و پشتیبانی از بازخورد دقیق است.

-ماژول‌های ارتباطی (Communication Modules): همان‌طور که گفته شد، این درایو از ماژول‌های ارتباطی مدولار پشتیبانی می‌کند. بسته به نیاز، می‌توان ماژول‌هایی با پروتکل‌های CANopen، Profibus یا انواع دیگر را اضافه کرد تا درایو بتواند با PLC، کنترلر حرکت یا سیستم‌های دیگر تبادل داده داشته باشد.

-بازخورد (Feedback): بازخورد موقعیتی یکی از اجزای حیاتی در کنترل دقیق محورهای سرو است. Lenze EVS9323-ES معمولاً با رزولور به‌کار می‌رود، اما نسخه‌هایی ممکن است پشتیبانی از انکودر (Incremental Encoder) یا انکودر مطلق (Absolute Encoder) داشته باشند. این بازخورد دقیق به درایو اجازه می‌دهد موقعیت موتور را به صورت بسته (closed-loop) کنترل کند.

-منطق داخلی (Embedded Logic): بخشی از مدل‌های سری ۹۳۰۰ دارای منطق داخلی (PLC) هستند که به درایو اجازه می‌دهد برخی وظایف کنترل موقعیت و همگام‌سازی را بدون نیروی خارجی انجام دهد. این ویژگی برای کاربردهایی که نیاز به هماهنگ‌سازی چند محور ساده یا منطق ایمنی دارند، بسیار مفید است.

-ایمنی: در برخی مدل‌ها امکان پیاده‌سازی توابع ایمنی وجود دارد، مثل Safe Torque Off (STO) یا کنترل ترمز ایمن، بسته به نسخه درایو و ماژول‌های افزوده شده. این قابلیت ایمنی برای ماشین‌آلات صنعتی که باید در شرایط اضطراری توقف ایمن داشته باشند اهمیت زیادی دارد.

-رفتار در شرایط مختلف محیطی

سرو درایو Lenze EVS9323-ES در شرایط محیطی مختلف عملکرد پایداری دارد، اما نیاز به رعایت برخی ملاحظات است:

-دمای محیط: محدوده کاری توصیه شده برای این درایو معمولاً از ۰ تا ۴۵ درجه سانتی‌گراد است. در دمای بالاتر (مثلاً تا ۵۵ درجه) ممکن است لازم باشد جریان خروجی کاهش یابد (derating)، یعنی درایو نتواند جریان نامی کامل را تأمین کند.

-ارتعاش و شوک: در محیط‌هایی با ارتعاش زیاد، باید از روش‌های تثبیت مکانیکی مناسب استفاده شود تا از آسیب فیزیکی به درایو و اتصالات جلوگیری شود.

-تهویه: برای جلوگیری از افزایش دمای داخلی، نصب در محلی با تهویه مناسب ضروری است. اگر تابلو کنترل بسته است، باید فضای کافی برای جریان هوا در نظر گرفته شود یا فن‌های کمکی استفاده شود.

-تغذیه برق: درایو به ولتاژ AC سه‌فاز نیاز دارد با دامنه قابل قبول (320–528 V). نوسانات زیاد ولتاژ ورودی ممکن است عملکرد درایو را تحت تأثیر قرار دهد یا باعث قطع شدن شود.

-آلودگی الکترومغناطیسی: چون درایو از سوئیچینگ با فرکانس بالا استفاده می‌کند، ممکن است پارازیت الکترومغناطیسی تولید کند. بنابراین، طراحی کابل‌ها، فیلترینگ (در صورت نیاز) و جداسازی کابل‌های قدرت از سیگنال اهمیت دارد.

-کاربردهای صنعتی

سرو درایو Lenze EVS9323-ES به واسطه توان، دقت و انعطاف‌پذیری، در طیف گسترده‌ای از کاربردهای صنعتی قابل استفاده است. برخی از این کاربردها عبارت‌اند از:

-خطوط بسته‌بندی: در ماشین‌آلات بسته‌بندی، نیاز به کنترل دقیق سرعت و موقعیت محورها وجود دارد تا بسته‌ها به‌صورت منظم حرکت کنند، ترمز دقیق اعمال شود یا همگام‌سازی بین محورها اتفاق بیفتد.

-سیستم‌های رباتیک: در ربات‌هایی که به دقت موقعیت و گشتاور نیاز دارند، مثل بازوهای رباتیک، Pick & Place، مونتاژ دقیق و غیره، Lenze EVS9323-ES گزینه خوبی است.

-خطوط مونتاژ: در تولید صنعتی، کنترل محورها در مونتاژ قطعات، جابجایی، پرسکاری یا برش بسیار مهم است؛ درایو با کنترل موقعیت می‌تواند این وظایف را به شکل موثری انجام دهد.

-ماشین‌آلات CNC سبک: با توجه به توان ۱.۵ کیلووات و پاسخ سریع کنترل، این درایو می‌تواند در ماشین‌آلات CNC کوچک یا متوسط که بارسنگین یا سنگینی بالا ندارند، به کار رود.

-ماشین‌آلات چاپ، بافندگی و بسته‌بندی: کنترل دقیق سرعت مهم است، به خصوص در ماشین‌هایی که نیاز به شتاب‌گیری متناوب، ترمزهای سریع و انتقال دقیق مواد دارند.

-تجهیزات خوراک‌دهی، تسمه‌نقاله: در کاربردهایی که نیاز به تنظیم سرعت تسمه، موقعیت‌دهی قطعات روی نقاله یا هماهنگ‌سازی حرکت دارد، این درایو می‌تواند نقش کلیدی ایفا کند.

-مزایا و نقاط قوت

استفاده از Lenze EVS9323-ES مزایای متعددی دارد که آن را از بسیاری درایوهای دیگر متمایز می‌کند:

-دقت بالا: کنترل برداری و بازخورد رزولور یا انکودر باعث می‌شود موقعیت‌یابی بسیار دقیق باشد.

-انعطاف‌پذیری مدولار: طراحی مدولار اجازه افزودن ماژول‌های ارتباطی و I/O را می‌دهد، که امکان تطبیق درایو با نیازهای مختلف پروژه‌ها را فراهم می‌کند.

-پشتیبانی از چند مد کنترلی: حالت‌های کنترل موقعیت، سرعت و گشتاور در دسترس‌اند، که کاربردهای متنوعی را ممکن می‌سازد.

-راندمان بالا: در شرایط مناسب، اتلاف انرژی کم است و درایو می‌تواند با راندمان بالا کار کند.

-یکپارچگی ایمنی: امکان پیاده‌سازی ویژگی‌های ایمنی (مثل STO) وجود دارد که برای کاربردهای صنعتی حیاتی است.

-پشتیبانی تکنیکی و اکوسیستم Lenze: به دلیل اینکه این درایو بخشی از سری ۹۳۰۰ Lenze است، مستندات، تنظیمات نرم‌افزاری و پشتیبانی فنی مطمئنی برای آن وجود دارد.

-طراحی جمع‌وجور: به دلیل ابعاد و وزن مناسب، در تابلوهای کنترل فشرده هم قابل نصب است.

-معایب و محدودیت‌ها

در کنار مزایا، Lenze EVS9323-ES برخی محدودیت‌ها نیز دارد که باید هنگام طراحی سیستم به آن‌ها توجه کرد:

-درجه حفاظت پایین: IP20 باعث محدودیت در استفاده در محیط‌های آلوده یا دارای رطوبت بالا می‌شود؛ نیاز به محفظه محافظ دارد.

-نیاز به تهویه: برای جلوگیری از گرمای زیاد، طراحی تابلو کنترل باید تهویه مناسب داشته باشد که ممکن است هزینه و پیچیدگی را افزایش دهد.

-محدودیت جریان: جریان خروجی‌اش در برخی حالت‌ها محدود است (مثلاً جریان نامی ۳.۹ آمپر در ۸ کیلوهرتز)، که ممکن است برای کاربردهایی با بار بسیار بزرگ یا شتاب‌گیری زیاد ناکافی باشد.

-نیاز به تنظیمات پیچیده: کنترل موقعیت، مدهای گوناگون، ماژول‌های ارتباطی و بازخورد دقیق ممکن است نیاز به پیکربندی دقیق داشته باشد که مستلزم دانش فنی بالا است.

-هزینه افزونه‌ها: افزودن ماژول‌های ارتباطی یا بازخورد می‌تواند هزینه کلی سیستم را افزایش دهد.

-نوسانات دمایی: در دمای بالا باید derating انجام شود، که ممکن است عملکرد را محدود کند.

-ترکیب محدود با محیط‌های سخت: به دلیل طراحی IP20، استفاده در محیط‌های صنعتی بسیار خشن (گرد و غبار زیاد، آب، خوردگی) محدودتر است.

-نگهداری، عیب‌یابی و پشتیبانی فنی

برای اجرای موفق Lenze EVS9323-ES در پروژه‌های بلندمدت، باید به جنبه نگهداری و ایمنی توجه ویژه‌ای داشت:

-بازرسی دوره‌ای: تأکید بر بازدید منظم اتصالات برق، کابل‌ها، ترمینال‌ها و سیستم تهویه در تابلو کنترل. هر گونه شل شدن یا خوردگی باید اصلاح شود.

-تمیزکاری: از آنجا که درایو دارای IP20 است، گرد و غبار داخل کابینت می‌تواند بر عملکرد تأثیر منفی بگذارد؛ بنابراین، باید کابینت به‌طور دوره‌ای تمیز شود و فیلترهای هوای تابلو (اگر وجود دارد) چک شوند.

-کنترل دما: نظارت بر دمای درایو و اطمینان از تهویه کافی یا فن مناسب ضروری است. استفاده از ترموگراف یا سنسور دما می‌تواند به پیش‌بینی مشکلات ناشی از گرمای بیش از حد کمک کند.

-بک‌آپ پارامترها: پس از پیکربندی اولیه درایو (پارامترگذاری موقعیت، سرعت، I/O، ارتباطات)، باید نسخه پشتیبان پارامترها گرفته شود. این کار از دست رفتن تنظیمات مهم در اثر خرابی جلوگیری می‌کند.

-به‌روزرسانی فریم‌ویر: در صورت وجود نسخه‌های جدید فریم‌ویر (Firmware) از سمت Lenze، به‌روزرسانی باید با دقت انجام شود. اما باید قبل از به‌روزرسانی، از ثبات تنظیمات کنونی پشتیبان گرفته شود تا در صورت بروز مشکل بتوان به حالت قبلی بازگشت.

-عیب‌یابی: در صورت بروز مشکل مثل خطاهای اضافه‌جریان، دمای بالا یا شکست بازخورد، باید با استفاده از پنل وضعیت (LED، صفحه‌نمایش درایو) و نرم‌افزار تنظیمات Lenze، پارامترها را بررسی کرد. مستندات سرویس و دیباگ شرکت Lenze کمک زیادی به تشخیص علت خطا می‌کنند.

-ایمنی: برای ایمنی، توصیه می‌شود که ویژگی‌هایی مانند Safe Torque Off (STO) را در صورت نیاز فعال کرده و جریان ترمز را به درستی تنظیم نمایید. همچنین، در زمان سرویس باید انرژی برق درایو قطع شود تا از خطر شوک الکتریکی جلوگیری شود.

-پارامترگذاری و تنظیمات

پارامترگذاری صحیح Lenze EVS9323-ES نقش مهمی در عملکرد بهینه آن دارد. در اینجا چند نکته کلیدی برای پارامترگذاری آورده شده است:

-پارامترهای ورودی برق: ابتدا باید پارامترهایی مانند ولتاژ ورودی، فرکانس شبکه، وجود یا عدم وجود چوک شبکه (mains choke) را تنظیم کرد، زیرا این موارد بر جریان، اتلاف و عملکرد کلی تأثیر دارند.

-سوئیچینگ فرکانس: بر اساس نیاز کاربرد، بین ۸ کیلوهرتز و ۱۶ کیلوهرتز باید انتخاب شود. فرکانس پایین‌تر مزایایی چون تلفات کمتر سوئیچینگ و طول کابل موتور بیشتر دارد؛ اما فرکانس بالاتر ممکن است پاسخ‌دهی دینامیکی بهتری ارائه دهد، ولی اتلاف سوئیچینگ بالاتر خواهد بود.

-پارامتر بازخورد: نوع بازخورد (رزولور یا انکودر) باید تنظیم شود. پارامترهایی مثل نسبت رزولور، فاکتور انکودر، جهت شمارش و تنظیم تکنیک کالیبراسیون باید وارد شود.

-محدودیت جریان: محدود کردن جریان ماکزیمم (حد آستانه اضافه‌جریان) می‌تواند از آسیب موتور و درایو جلوگیری کند. پارامترهای مرتبط باید با توجه به مشخصات موتور و نیاز شتاب تعیین شوند.

-کنترل منطق (Embedded Logic): اگر منطق درونی استفاده می‌شود، باید برنامه منطق را به درستی تنظیم کرد: تعیین نقاط ورودی/خروجی، تعریف رفتار در صورت شرایط خاص (خطا، ترمز، ایمنی) و نحوه واکنش در برابر اتفاقات.

-پارامتر ایمنی: توابع ایمنی مانند Safe Torque Off را باید فعال و پارامترهای مرتبط را پیکربندی کرد. برای ایمنی، باید اطمینان حاصل شود که در حالت خطا یا ترمز، درایو موقعیت موتور را به صورت ایمن نگه می‌دارد یا ترمز را اعمال می‌کند.

-آزمایش راه‌اندازی: بعد از تنظیم پارامترها، باید در حالت بدون بار (یا بار سبک) فرایند راه‌اندازی آزمایشی انجام شود. این آزمایش امکان شناسایی رفتار اشتباه مانند نوسانات سرعت، خطاهای اضافه‌جریان یا پاسخ نامناسب به فرمان‌ها را فراهم می‌کند.

-ایمنی و الزامات قانونی

در طراحی سیستم با Lenze EVS9323-ES باید نکات ایمنی قانونی مدنظر قرار گیرد:

-استاندارد ایمنی ماشین‌آلات: اگر درایو در ماشین‌آلات صنعتی به‌کار می‌رود، باید الزامات ایمنی ماشین‌آلات رعایت شود، مانند استانداردهایی برای توقف ایمن، ترمز ایمنی، محافظت در برابر دسترسی افراد به قسمت‌های متحرک، و غیره.

-تابع ایمنی (Safety Function): استفاده از قابلیت‌هایی مثل Safe Torque Off (STO) به معنای کاهش خطر در مواقع اضطراری است. فعال‌سازی صحیح این تابع و پیکربندی آن باید بخشی از طراحی سیستم ایمنی باشد.

-محافظت در برابر کلید‌زنی محکم: درایو باید به گونه‌ای نصب شود که در زمان راه‌اندازی یا خاموش شدن ناگهانی، گشتاور‌های ناخواسته یا خرابی‌ نداشته باشد.

-قطع اضطراری: در سیستم کنترل باید دکمه اضطراری (EMERGENCY STOP) تعبیه شود که بتواند فرمان قطع گشتاور (یا ترمز) را صادر کند.

-نگهداری منظم: برای ایمنی دائم، بازدید دوره‌ای، بازبینی پارامترها و بررسی سلامت سیستم ضروری است.

-مقایسه با دیگر مدل‌ها

وقتی به انتخاب درایو پرداخته می‌شود، مهم است که Lenze EVS9323-ES را با مدل‌های مشابه مقایسه کنیم. برخی از نکات مقایسه‌ای:

-در مقایسه با مدل‌های قوی‌تر سری ۹۳۰۰ (مثلاً EVS9324 یا EVS9325) که توان بیشتری دارند، EVS9323-ES برای بارهای متوسط مناسب‌تر است؛ مزیت آن امکان استفاده در کاربردهایی با توان ۱.۵ کیلووات است که نیاز به مصرف انرژی پایین‌تر دارند.

-در مقابل مدل‌های ساده‌تر یا ارزان‌تر که فقط کنترل سرعت دارند (بدون بازخورد موقعیت)، Lenze EVS9323-ES با بازخورد موقعیت و کنترل برداری گزینه حرفه‌ای‌تری برای سیستم‌هایی است که دقت اهمیت زیادی دارد.

-در مقایسه با درایوهایی با فرکانس سوئیچینگ کمتر یا طراحی قدیمی‌تر، این درایو مزیت پاسخ دینامیکی بالاتر و انعطاف بیشتر در پیکربندی را دارد.

-از نظر هزینه، اگر ماژول ارتباطی یا بازخورد را اضافه کنیم، هزینه کل سیستم ممکن است بیشتر شود، بنابراین در پروژه‌هایی که نیاز به ساده‌ترین کنترل دارند، ممکن است گزینه‌های ارزان‌تری وجود داشته باشد.

-توصیه‌های عملی برای طراحی سیستم با Lenze EVS9323-ES

-آنالیز بار: قبل از انتخاب درایو، بار مکانیکی موتور را به دقت آنالیز کنید (گشتاور، شتاب، زمان شتاب‌گیری، بار لحظه‌ای) تا مطمئن شوید که جریان و توان درایو کافی است.

-طراحی تابلو کنترل: در تابلو برق فضای کافی برای نصب درایو، گردش هوا و تهویه در نظر بگیرید. همچنین باید مسیر کابل‌ها طوری طراحی شود که از تداخل الکترومغناطیسی جلوگیری شود.

-انتخاب کابل موتور: کابل موتور باید با توجه به سوئیچینگ فرکانس (۸ یا ۱۶ کیلوهرتز) انتخاب شود. در فرکانس ۸ کیلوهرتز امکان استفاده از کابل طولانی‌تر بدون فیلتر بیشتر است.

-پیکربندی بازخورد: اگر از رزولور یا انکودر استفاده می‌کنید، مطمئن شوید که پارامترهای مرتبط به دقت تنظیم شده‌اند و کالیبراسیون صحیح انجام شده است.

-پارامتر ایمنی: توابع ایمنی مانند STO را فعال و آزمایش کنید. طراحی سیستم ایمنی باید با نیازهای ماشین و استانداردهای ایمنی مطابقت داشته باشد.

-آزمایش راه‌اندازی: راه‌اندازی اولیه را با بار سبک یا بدون بار انجام دهید و رفتار درایو را ارزیابی کنید. در صورت وجود نوسانات یا خطا، پارامترها را تنظیم یا اصلاح کنید.

-پشتیبان‌گیری پارامترها: پس از پیکربندی، از همه پارامترها نسخه پشتیبان بگیرید تا در صورت نیاز به بازگردانی بتوانید تنظیمات را بازسازی کنید.

-نگهداری دوره‌ای: برنامه نگهداری تنظیم نمایید: بررسی دمای درایو، وضعیت ترمینال‌ها، جریان، نویز الکترومغناطیسی، و سلامت بازخورد.

-آموزش تیم فنی: اطمینان حاصل کنید که تکنسین‌ها و مهندسان نگهداری با ویژگی‌های Lenze EVS9323-ES آشنا باشند، تنظیم پارامترها، عیب‌یابی و اقدامات ایمنی را بلد باشند.

-جمع‌بندی

سرو درایو Lenze EVS9323-ES یک راه‌حل قدرتمند، منعطف و دقیق برای کنترل حرکت موتورهای سرو در کاربردهای صنعتی است. با توان نامی ۱.۵ کیلووات، طراحی مدولار، کنترل برداری، پشتیبانی از بازخورد موقعیت و ماژول‌های ارتباطی قابل ارتقاء، این درایو گزینه‌ای عالی برای کاربردهایی است که نیاز به دقت، پاسخ دینامیکی بالا و قابلیت توسعه دارند.

با این حال، طراحی سیستم با این درایو نیازمند بررسی دقیق پارامترها، طراحی تابلو مناسب، توجه به تهویه و ایمنی و نگهداری منظم است. اگر این نکات به درستی مد نظر قرار گیرد، Lenze EVS9323-ES می‌تواند بخش مرکزی یک سیستم کنترل حرکت پیشرفته و قابل اعتماد باشد.
