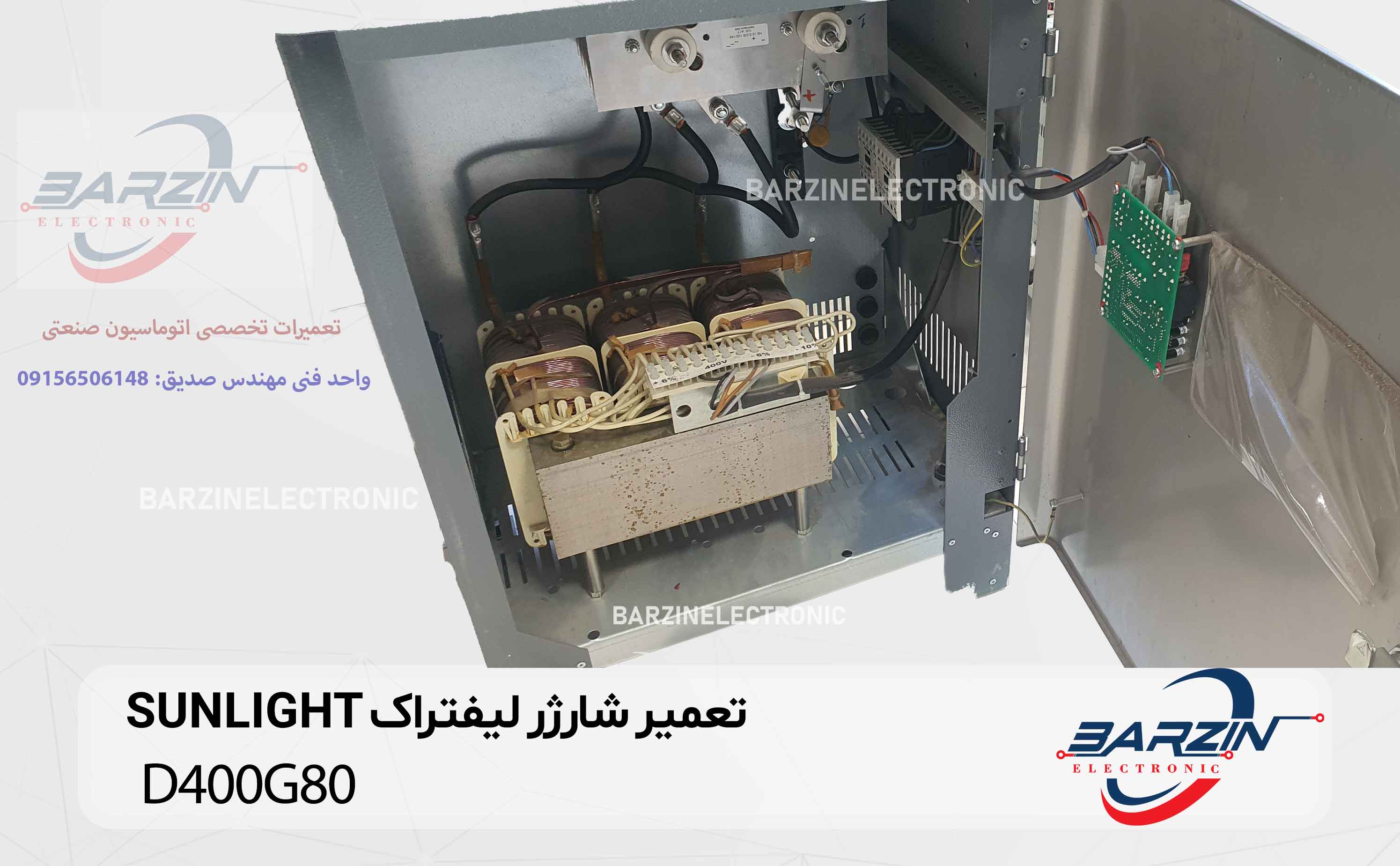

تعمیر تخصصی شارژر لیفتراک SUNLIGHT مدل D400G80
۱. معرفی کلی محصول
شارژر صنعتی SUNLIGHT-D400G80 یکی از شارژرهای تخصصی باتری لیفتراک ساخت شرکت Sunlight Group است که برای شارژ باتریهای تراکشن صنعتی طراحی شده است.
این مدل معمولاً برای باتریهای 80 ولت لیفتراک استفاده میشود و در محیطهای صنعتی، انبارداری و لجستیک کاربرد گسترده دارد.
شارژرهای صنعتی SUNLIGHT برای باتریهای سرب اسیدی و برخی مدلهای صنعتی طراحی شدهاند و دارای سیستم کنترل هوشمند شارژ هستند.
۲. نقش شارژر لیفتراک در اتوماسیون صنعتی
شارژر صنعتی وظیفه دارد:
شارژ اصولی باتری
کنترل جریان شارژ
کنترل ولتاژ شارژ
افزایش عمر باتری
جلوگیری از شارژ بیشازحد
محافظت از سلولهای باتری
در لیفتراکهای برقی، شارژر یکی از حیاتیترین تجهیزات محسوب میشود.
۳. ساختار و اجزای اصلی شارژر
۳-۱. بخش ورودی برق (AC Input)
وظیفه:
دریافت برق سهفاز
اجزا:
فیوز
کنتاکتور
فیلتر EMI
خرابی رایج:
سوختن فیوز
۳-۲. بخش یکسوساز (Rectifier)
وظیفه:
تبدیل AC به DC
اجزا:
پل دیود
هیت سینک
خرابی رایج:
سوختن دیود
۳-۳. برد کنترل
وظیفه:
کنترل فرآیند شارژ
اجزا:
CPU
مدار کنترل
سنسور جریان
خرابی رایج:
خرابی برد
۳-۴. مدار تنظیم جریان
وظیفه:
کنترل جریان خروجی
خرابی رایج:
نوسان جریان
۳-۵. سیستم خنککاری
فن
سنسور دما
خرابی رایج:
خرابی فن
۴. جدول مشخصات فنی (دیتاشیت)
| مشخصه فنی | مقدار / توضیح |
|---|
| مدل | D400G80 |
| برند | SUNLIGHT |
| نوع | Forklift Charger |
| ولتاژ ورودی | 380VAC سهفاز |
| ولتاژ خروجی | 80VDC |
| جریان خروجی | متغیر صنعتی |
| نوع باتری | Lead Acid |
| سیستم کنترل | هوشمند |
| حفاظت | اضافه جریان، اضافه حرارت |
| کاربرد | لیفتراک صنعتی |
بر اساس مدلهای صنعتی 80V شارژرهای لیفتراک، این رده معمولاً برای پکهای 80 ولت استفاده میشود.
۵. اصول عملکرد شارژر
فرآیند عملکرد:
AC → Rectifier → DC Output → Battery Charge
مراحل:
دریافت برق
یکسوسازی
کنترل جریان
کنترل ولتاژ
شارژ باتری
شارژر به صورت مرحلهای عملیات شارژ را انجام میدهد.
۶. کاربردهای رایج
لیفتراک برقی
استاکر برقی
ریچتراک
ماشینآلات انبارداری
تجهیزات حمل صنعتی
۷. مزایا و معایب
جدول مزایا
| مزیت | توضیح |
|---|
| شارژ هوشمند | محافظت باتری |
| کنترل دقیق جریان | افزایش عمر باتری |
| راندمان بالا | کاهش مصرف برق |
| سیستم حفاظتی | ایمنی بالا |
| صنعتی | مناسب کار مداوم |
جدول معایب
| عیب | توضیح |
|---|
| تعمیر تخصصی | نیاز به مهارت بالا |
| قطعات گران | هزینه تعمیر بالا |
| حساس به نوسان برق | نیاز به برق پایدار |
| حساس به گرما | نیاز به تهویه |
۸. خطاهای رایج و راهکارها
جدول عیبیابی
| خطا | علت | راهکار |
|---|
| شارژ شروع نمیشود | افت ولتاژ باتری | بررسی باتری |
| خروجی ندارد | خرابی دیود | تست دیود |
| شارژ ناقص | خرابی برد کنترل | تعمیر برد |
| داغ شدن | خرابی فن | تعویض فن |
| قطع شارژ | خرابی سنسور | بررسی سنسور |
۹. جدول کد خطاهای رایج
| کد خطا | عنوان | علت | راهکار |
|---|
| OC | Over Current | اضافه جریان | بررسی خروجی |
| OV | Over Voltage | ولتاژ بالا | بررسی مدار |
| OH | Over Heat | گرمای زیاد | بررسی فن |
| BF | Battery Fault | خرابی باتری | تست باتری |
| NF | No Battery | عدم تشخیص باتری | بررسی اتصال |
| CF | Charge Fault | خطای شارژ | بررسی برد |
| SF | System Fault | خرابی داخلی | تعمیر |
۱۰. فرآیند تخصصی تعمیرات
مراحل:
بررسی ورودی برق
بررسی فیوزها
تست پل دیود
تست خروجی DC
بررسی برد کنترل
تست سنسور جریان
تست فن
ابزارها:
مولتیمتر
کلمپ متر
اسیلوسکوپ
لامپ سری
تستر دیود
۱۱. مشکلات رایج
سوختن پل دیود
خرابی برد کنترل
خرابی فن
خرابی سنسور جریان
خرابی فیوز قدرت
رایجترین خرابی:
Rectifier + Control Board
۱۲. نصب اصولی
برق سهفاز پایدار
ارت استاندارد
تهویه مناسب
فاصله از رطوبت
اتصال صحیح باتری
۱۳. نگهداری
تمیزکاری داخلی
بررسی فن
بررسی کابلها
کنترل خروجی
بررسی دمای کاری
۱۴. افزایش عمر
جلوگیری از نوسان برق
تمیزکاری دورهای
بررسی اتصالات
استفاده صحیح
تهویه مناسب
۱۵. تحلیل تخصصی خرابی
چرا شارژر باتری را شناسایی نمیکند؟
افت ولتاژ باتری
خرابی کابل
خرابی برد تشخیص
در برخی شارژرهای صنعتی، اگر ولتاژ باتری پایینتر از حد مجاز باشد، شارژر فعال نمیشود. این مشکل در تعمیرات صنعتی رایج است.
چرا خروجی قطع میشود؟
خرابی دیود
خرابی سنسور جریان
خرابی برد کنترل
۱۶. جمعبندی
شارژر صنعتی SUNLIGHT-D400G80 یکی از شارژرهای تخصصی باتری لیفتراک برای سیستمهای 80 ولتی است و در صنایع انبارداری و حملونقل داخلی کاربرد بالایی دارد.
مهمترین خرابیهای این دستگاه:
پل دیود
برد کنترل
فن
سنسور جریان
فیوز قدرت
با سرویس منظم، بررسی وضعیت باتری و برق ورودی مناسب، عمر دستگاه و راندمان شارژ بهطور قابلتوجهی افزایش پیدا میکند.
