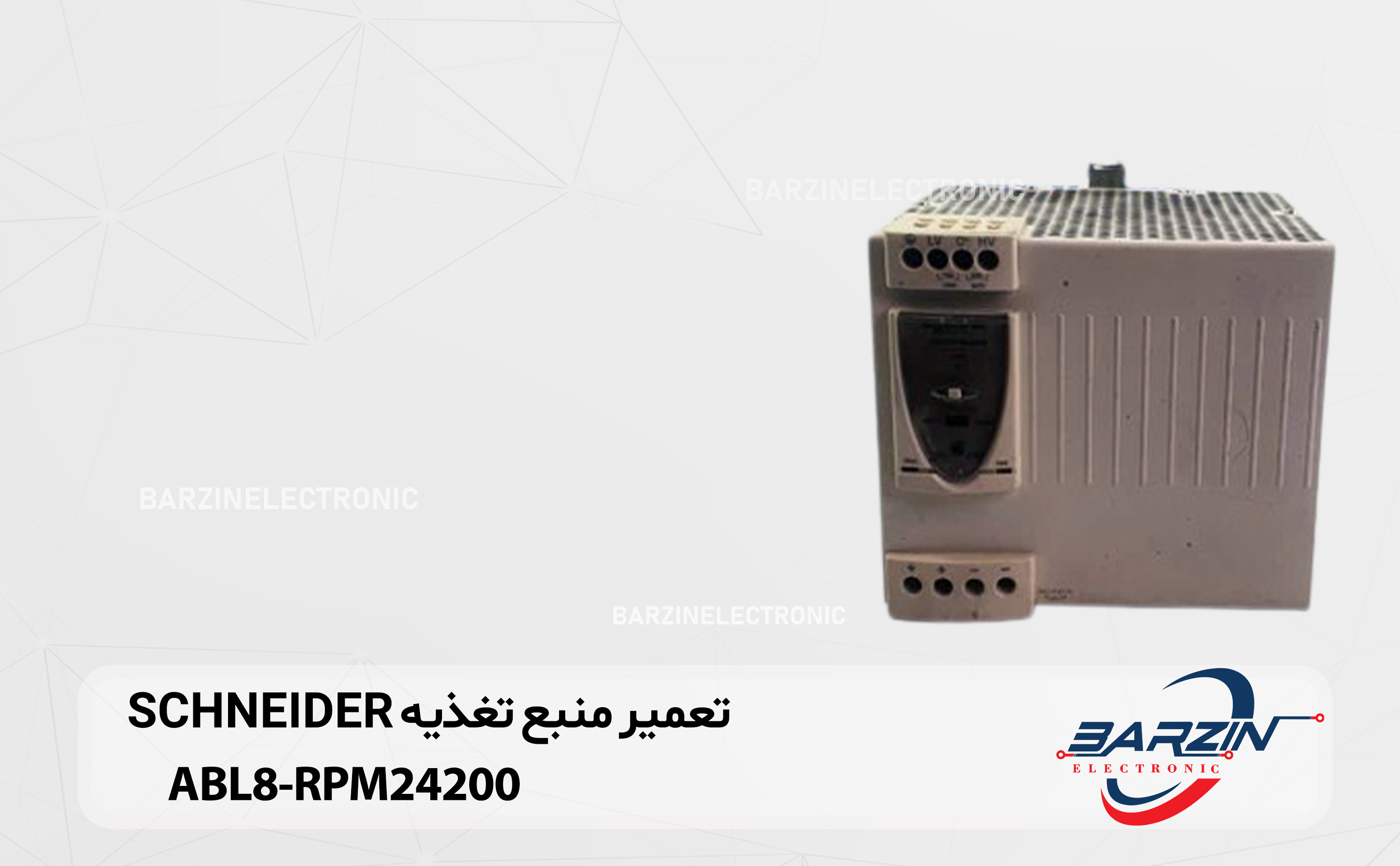

تعمیر منبع تغذیه SCHNEIDER-ABL8-RPM24200

۱. معرفی کلی محصول

منبع تغذیه SCHNEIDER ELECTRIC ABL8-RPM24200 یکی از محصولات حرفه‌ای و صنعتی سری Phaseo شرکت اشنایدر الکتریک (Schneider Electric) است. این سری از منابع تغذیه برای تأمین ولتاژ DC پایدار، ایمن و قابل‌اعتماد در سیستم‌های اتوماسیون صنعتی طراحی شده‌اند.

مدل ABL8-RPM24200 یک منبع تغذیه سوئیچینگ تک‌خروجی 24V DC با توان بالا است که قادر به تأمین جریان تا 20 آمپر می‌باشد و برای کاربردهای سنگین صنعتی، تابلوهای برق، خطوط تولید و سیستم‌های کنترلی پیشرفته استفاده می‌شود.

این منبع تغذیه به‌طور ویژه برای تأمین برق تجهیزات کنترلی مانند PLC، HMI، سنسورها، رله‌ها، درایوهای کنترلی، ماژول‌های I/O و سیستم‌های ابزار دقیق طراحی شده و پایداری بسیار بالایی در شرایط کاری سخت دارد.

۲. نقش منبع تغذیه در اتوماسیون صنعتی

در هر سیستم اتوماسیون صنعتی، منبع تغذیه یکی از حیاتی‌ترین اجزا محسوب می‌شود. عملکرد صحیح تجهیزات کنترلی به کیفیت ولتاژ DC وابسته است. منبع تغذیه ABL8-RPM24200 نقش‌های کلیدی زیر را ایفا می‌کند:

• تبدیل ولتاژ AC ورودی به ولتاژ DC پایدار

• محافظت از تجهیزات حساس کنترلی

• کاهش نویز و نوسانات الکتریکی

• افزایش طول عمر PLC، HMI و ماژول‌ها

• تضمین عملکرد پایدار سیستم در شرایط بار متغیر

در سیستم‌هایی که توقف خط تولید هزینه‌بر است، استفاده از منبع تغذیه صنعتی باکیفیت مانند Phaseo ABL8 اهمیت بسیار بالایی دارد.

۳. ساختار و اجزای اصلی منبع تغذیه ABL8-RPM24200

۳-۱. فرم فاکتور و نصب

منبع تغذیه ABL8-RPM24200 دارای طراحی کامپکت و صنعتی بوده و برای نصب روی ریل DIN استاندارد (DIN Rail 35mm) طراحی شده است. این ویژگی باعث می‌شود نصب آن در تابلو برق بسیار سریع و بدون نیاز به ابزار خاص انجام شود.

بدنه فلزی مقاوم با طراحی تهویه مناسب، امکان استفاده طولانی‌مدت در شرایط صنعتی را فراهم می‌کند.

۳-۲. ورودی‌ها

• ولتاژ ورودی:
  تک‌فاز 100 تا 240 ولت AC

• فرکانس ورودی:
  50/60Hz

• ورودی محافظت‌شده در برابر:

  • اضافه ولتاژ

  • نوسانات شبکه

  • اتصال کوتاه داخلی

این گستره ولتاژ ورودی باعث می‌شود منبع تغذیه در شبکه‌های برق مختلف بدون نیاز به تنظیم خاص کار کند.

۳-۳. خروجی‌ها

• ولتاژ خروجی نامی: 24V DC

• جریان خروجی نامی: 20A

• توان خروجی: 480 وات

• امکان تنظیم ولتاژ خروجی (معمولاً ±10%)

• خروجی پایدار با ریپل و نویز بسیار کم

این خروجی برای تغذیه هم‌زمان چندین مصرف‌کننده صنعتی مناسب است.

۳-۴. نمایشگر و نشانگرها

این مدل دارای LEDهای وضعیت روی بدنه است که وضعیت عملکرد را نشان می‌دهند، از جمله:

• روشن بودن منبع تغذیه

• وضعیت ولتاژ خروجی

• هشدار اضافه‌بار یا خطا

این نشانگرها عیب‌یابی سریع در تابلو برق را بسیار ساده می‌کنند.

۴. مشخصات فنی منبع تغذیه SCHNEIDER ABL8-RPM24200

جدول دیتاشیت فنی

۵. اصول عملکرد

ABL8-RPM24200 یک منبع تغذیه سوئیچینگ (Switch Mode Power Supply) است. در این نوع منابع:

1. ولتاژ AC ابتدا یکسو می‌شود

2. به ولتاژ DC فرکانس بالا تبدیل می‌گردد

3. توسط ترانس سوئیچینگ کوچک، ولتاژ کاهش می‌یابد

4. خروجی DC تثبیت و فیلتر می‌شود

این روش باعث:

• راندمان بالا

• کاهش تلفات حرارتی

• ابعاد کوچک‌تر نسبت به منابع خطی

• پایداری عالی در بارهای متغیر

می‌شود.

۶. کاربردهای رایج در صنعت

منبع تغذیه ABL8-RPM24200 در کاربردهای زیر به‌طور گسترده استفاده می‌شود:

• تابلوهای PLC و DCS

• خطوط تولید صنعتی

• سیستم‌های اتوماسیون کارخانه

• تغذیه HMI و مانیتورهای صنعتی

• سیستم‌های ابزار دقیق

• ماشین‌آلات بسته‌بندی

• صنایع نفت، گاز و پتروشیمی

• صنایع غذایی و دارویی

• سیستم‌های حمل‌ونقل و نوار نقاله

۷. مزایا و معایب

جدول مزایا

جدول معایب

۸. خطاهای رایج و راهکارها

۹. نصب و راه‌اندازی

مراحل پیشنهادی نصب:

1. نصب منبع تغذیه روی ریل DIN

2. اتصال برق AC ورودی

3. اتصال ارت حفاظتی

4. اتصال خروجی 24V DC به مصرف‌کننده‌ها

5. تنظیم ولتاژ خروجی در صورت نیاز

6. تست بدون بار

7. تست تحت بار واقعی

۱۰. نگهداری و سرویس

برای افزایش طول عمر دستگاه:

• بررسی دوره‌ای اتصالات

• تمیزکاری گردوغبار تابلو

• کنترل دمای محیط

• بررسی وضعیت LEDها

• اطمینان از سلامت ارت

۱۱. جمع‌بندی

منبع تغذیه SCHNEIDER ELECTRIC ABL8-RPM24200 یک منبع تغذیه صنعتی قدرتمند، پایدار و قابل‌اعتماد است که برای سیستم‌های اتوماسیون حرفه‌ای طراحی شده است. توان بالا، خروجی 24V/20A، حفاظت‌های کامل و کیفیت ساخت ممتاز، این محصول را به یکی از گزینه‌های ایده‌آل برای پروژه‌های صنعتی حساس و مداوم تبدیل کرده است.
