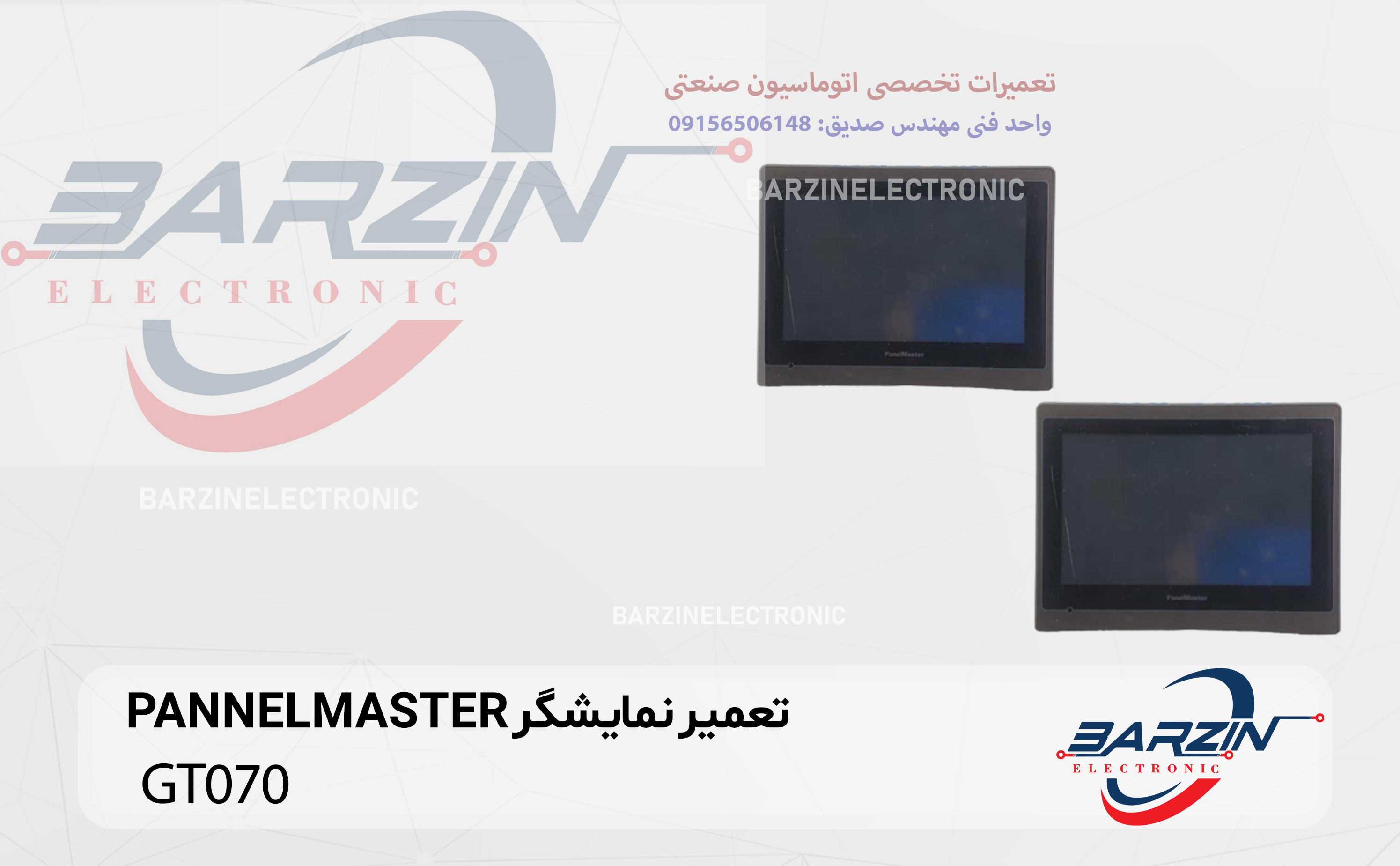

۱. معرفی کلی نمایشگر PANELMASTER-GT070

معرفی دستگاه

PANELMASTER-GT070 یک نمایشگر صنعتی (HMI – Human Machine Interface) با سایز ۷ اینچ است که در ماشین‌آلات صنعتی، لیفتراک‌ها، سیستم‌های اتوماسیون، دستگاه‌های CNC و تجهیزات کنترلی استفاده می‌شود. این نمایشگر نقش رابط بین اپراتور و سیستم کنترل (معمولاً ECU یا PLC) را دارد.

این مدل معمولاً دارای:

• صفحه لمسی (Resistive Touch)

• نمایشگر TFT LCD

• ارتباط سریال یا CAN

• ورودی تغذیه 24V DC

• حافظه داخلی برای ذخیره پروژه گرافیکی

کاربرد در لیفتراک‌ها

در لیفتراک‌های صنعتی، PANELMASTER-GT070 معمولاً برای موارد زیر استفاده می‌شود:

• نمایش خطاهای ECU

• نمایش وضعیت باتری یا سوخت

• نشان دادن سرعت و ساعت کارکرد

• تنظیم پارامترها

• اعلام هشدارهای ایمنی

• منوی سرویس و دیاگ

در صورت خرابی این نمایشگر، دستگاه ممکن است روشن باشد اما اپراتور هیچ اطلاعاتی دریافت نکند.

۲. ساختار داخلی PANELMASTER-GT070

۲-۱. اجزای اصلی سخت‌افزاری

🔹 برد تغذیه (Power Board)

• دریافت 24V DC

• تبدیل به 12V / 5V / 3.3V

• دارای رگولاتور سوئیچینگ

• مدار محافظت در برابر نوسان

🔹 برد پردازنده (Main Board)

• میکروکنترلر یا پردازنده ARM

• حافظه Flash

• EEPROM

• درایور LCD

🔹 ماژول LCD

• پنل TFT 7 اینچ

• بک‌لایت LED

• فلت اتصال به برد

🔹 تاچ پنل (Touch Panel)

• نوع مقاومتی (4 سیم یا 5 سیم)

• کنترلر تاچ

• کابل فلت جداگانه

🔹 پورت‌های ارتباطی

• RS232

• RS485

• CAN Bus

• USB یا Mini USB (در برخی مدل‌ها)

۳. دیتاشیت عمومی PANELMASTER-GT070

⚠️ مشخصات ممکن است بسته به نسخه متفاوت باشد.

۴. علائم خرابی رایج PANELMASTER-GT070

۴-۱. روشن نشدن کامل دستگاه

علت‌های احتمالی:

• نبود ولتاژ ورودی

• خرابی رگولاتور

• اتصال کوتاه داخلی

• سوختن فیوز SMD

۴-۲. روشن شدن بدون تصویر (صفحه سیاه)

علت‌ها:

• خرابی بک‌لایت

• خرابی اینورتر LED

• قطع فلت LCD

• خرابی آی‌سی درایور تصویر

۴-۳. تصویر هست ولی تاچ کار نمی‌کند

علت‌ها:

• خرابی لایه مقاومتی

• قطع فلت تاچ

• خرابی کنترلر تاچ

• کالیبراسیون به‌هم‌ریخته

۴-۴. فریز شدن تصویر

علت‌ها:

• خرابی Firmware

• مشکل حافظه Flash

• نویز تغذیه

• پردازنده معیوب

۴-۵. ریست شدن مداوم

علت‌ها:

• افت ولتاژ

• خرابی خازن‌های تغذیه

• اتصال کوتاه جزئی

• مشکل نرم‌افزاری

۵. مراحل اصولی عیب‌یابی PANELMASTER-GT070

مرحله ۱: بررسی ولتاژ ورودی

با مولتی‌متر بررسی کنید:

• ولتاژ 24V ورودی

• وجود 12V داخلی

• وجود 5V پایدار

• وجود 3.3V پردازنده

اگر 5V ناپایدار باشد، احتمال خرابی رگولاتور یا خازن وجود دارد.

مرحله ۲: بررسی مصرف جریان

جریان طبیعی معمولاً بین 300 تا 600 میلی‌آمپر است.

اگر:

• جریان صفر → مسیر تغذیه قطع است

• جریان بسیار بالا → اتصال کوتاه

• جریان نوسانی → مشکل رگولاتور

مرحله ۳: تست بک‌لایت

اگر تصویر با نور چراغ قوه دیده می‌شود ولی صفحه تاریک است:

احتمال خرابی:

• LED Backlight

• درایور بک‌لایت

• مقاومت جریان محدودکننده

مرحله ۴: تست تاچ

با اهم‌متر پایه‌های تاچ را بررسی کنید.

در حالت عادی باید مقاومت متغیر مشاهده شود هنگام لمس.

مرحله ۵: بررسی حافظه و Firmware

در صورت فریز یا بالا نیامدن:

• بررسی Flash IC

• پروگرام مجدد

• ریست سخت‌افزاری

۶. تعمیرات متداول PANELMASTER-GT070

۶-۱. تعمیر مدار تغذیه

تعویض:

• رگولاتور 5V

• آی‌سی سوئیچینگ

• خازن‌های الکترولیتی

• دیود شاتکی

این قسمت بیشترین خرابی را دارد.

۶-۲. تعویض بک‌لایت

در صورت سوختن LED:

• باز کردن پنل LCD

• تعویض نوار LED

• تست جریان درایور

۶-۳. تعویض تاچ پنل

در صورت شکستن یا خرابی تاچ:

• جدا کردن فریم

• نصب تاچ 7 اینچ مقاومتی مشابه

• کالیبراسیون نرم‌افزاری

۶-۴. پروگرام مجدد Firmware

در صورت:

• بالا نیامدن سیستم

• گیر کردن روی لوگو

• نمایش خطای نرم‌افزاری

مراحل:

1. اتصال از طریق USB یا پورت پروگرام

2. استفاده از نرم‌افزار مخصوص

3. بارگذاری فایل پروژه

۷. خطاهای رایج و راهکارها

۸. ابزار مورد نیاز تعمیر

• مولتی‌متر دقیق

• منبع تغذیه آزمایشگاهی

• هویه هوای گرم

• پروگرامر Flash

• اسیلوسکوپ (برای بررسی کلاک و دیتا)

• لوپ تعمیراتی

۹. نکات مهم هنگام تعمیر

⚠️ اتصال زمین صحیح

عدم وجود ارت مناسب باعث آسیب مجدد می‌شود.

⚠️ جلوگیری از نوسان

حتماً بعد از تعمیر از محافظ ولتاژ یا باتری سالم استفاده شود.

⚠️ جلوگیری از نفوذ رطوبت

بیشترین خرابی در محیط‌های مرطوب رخ می‌دهد.

۱۰. مشکلات رایج در لیفتراک‌ها

در کاربرد لیفتراک، خرابی‌های زیر بیشتر دیده می‌شود:

• آسیب ناشی از لرزش شدید

• ورود گرد و غبار

• نوسان باتری

• شستشو با آب فشار بالا

• اتصالات ضعیف CAN

۱۱. مقایسه تعمیر و تعویض

در اکثر موارد، تعمیر مقرون‌به‌صرفه‌تر است.

۱۲. افزایش طول عمر PANELMASTER-GT070

• استفاده از باتری سالم

• نصب صحیح در پنل

• بررسی دوره‌ای سوکت‌ها

• تمیزکاری با هوای خشک

• جلوگیری از ضربه مستقیم

۱۳. جمع‌بندی تخصصی

نمایشگر PANELMASTER-GT070 یک HMI صنعتی حساس و کلیدی در سیستم‌های کنترلی است. بیشترین خرابی‌ها مربوط به:

• مدار تغذیه

• بک‌لایت

• تاچ پنل

• حافظه Flash

است.

تعمیر اصولی آن نیازمند:

• دانش الکترونیک صنعتی

• آشنایی با سیستم‌های HMI

• تجهیزات پروگرام

• تست دقیق ولتاژ و سیگنال

در صورت انجام صحیح تعمیر، می‌توان تا ۷۰٪ در هزینه نسبت به خرید نو صرفه‌جویی کرد.
