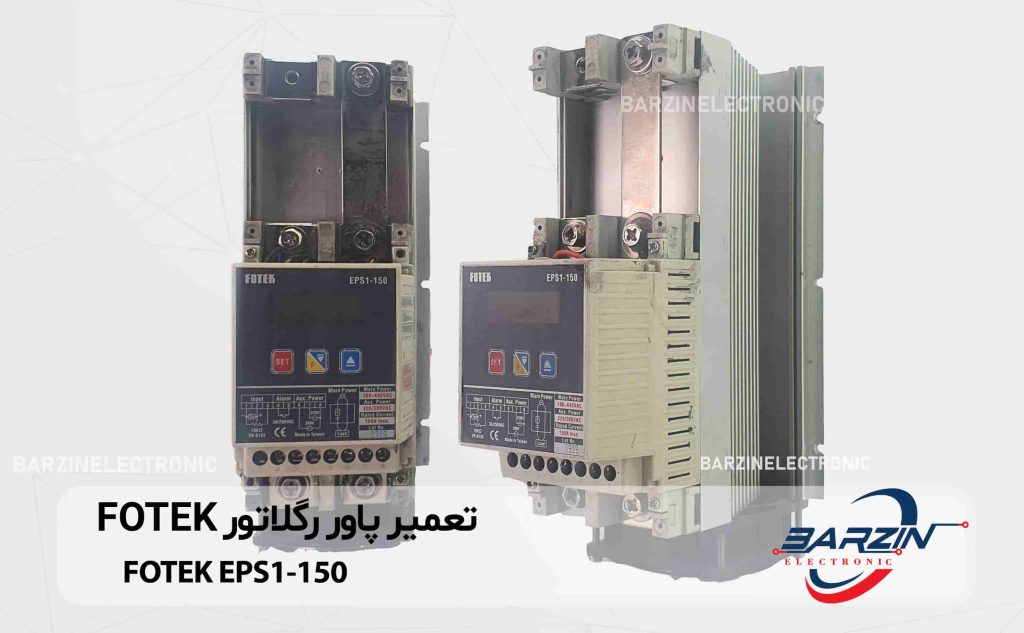

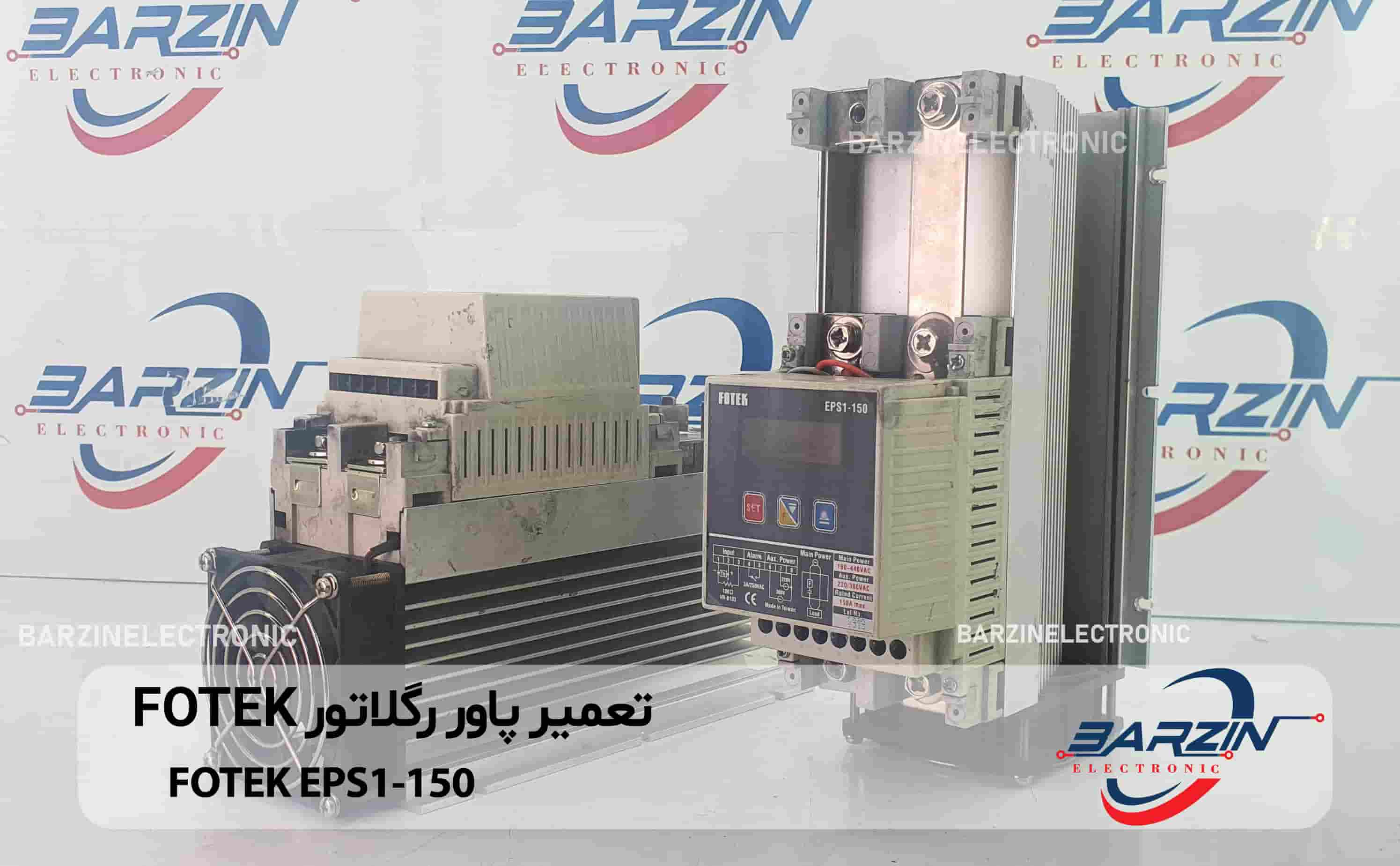

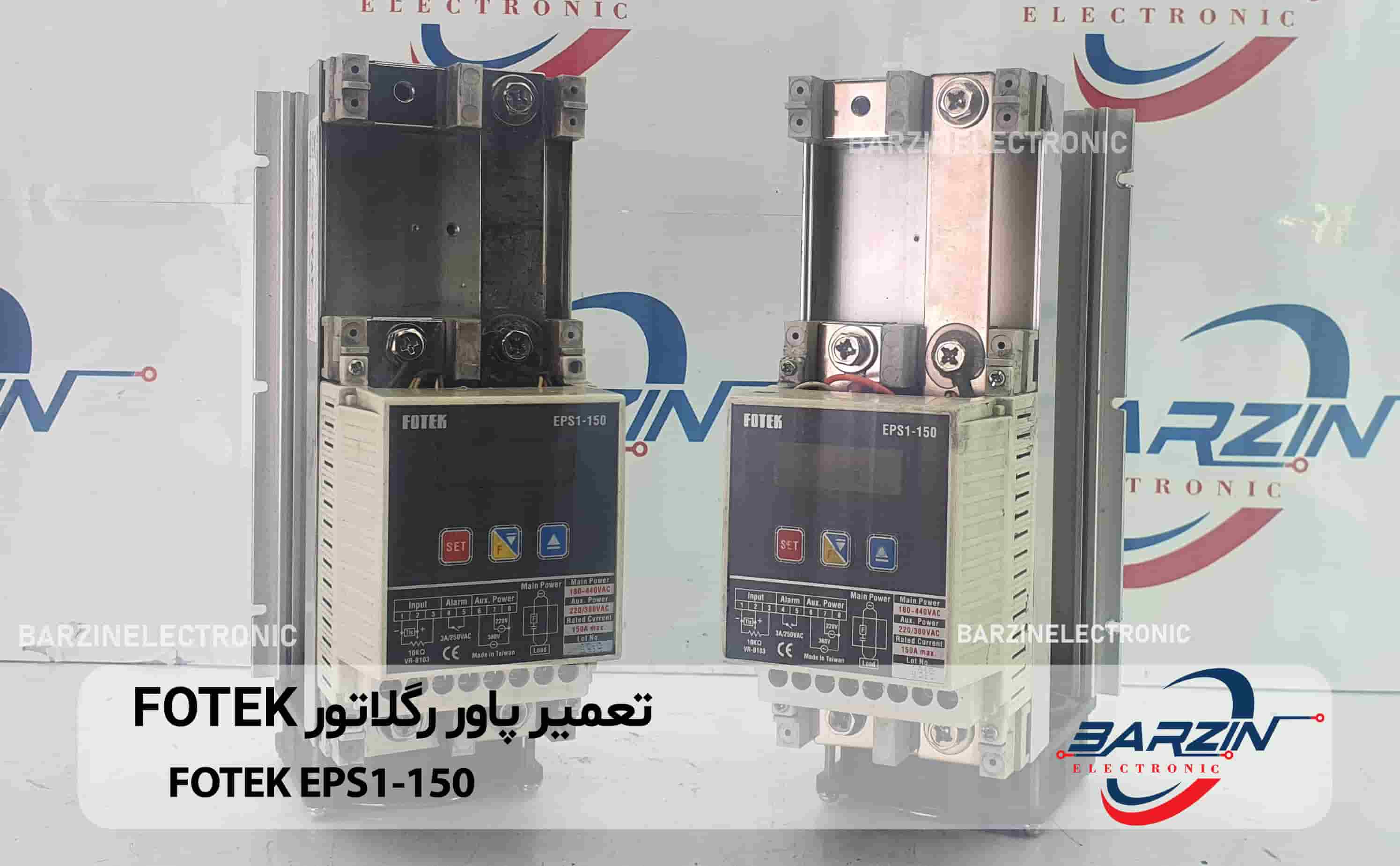

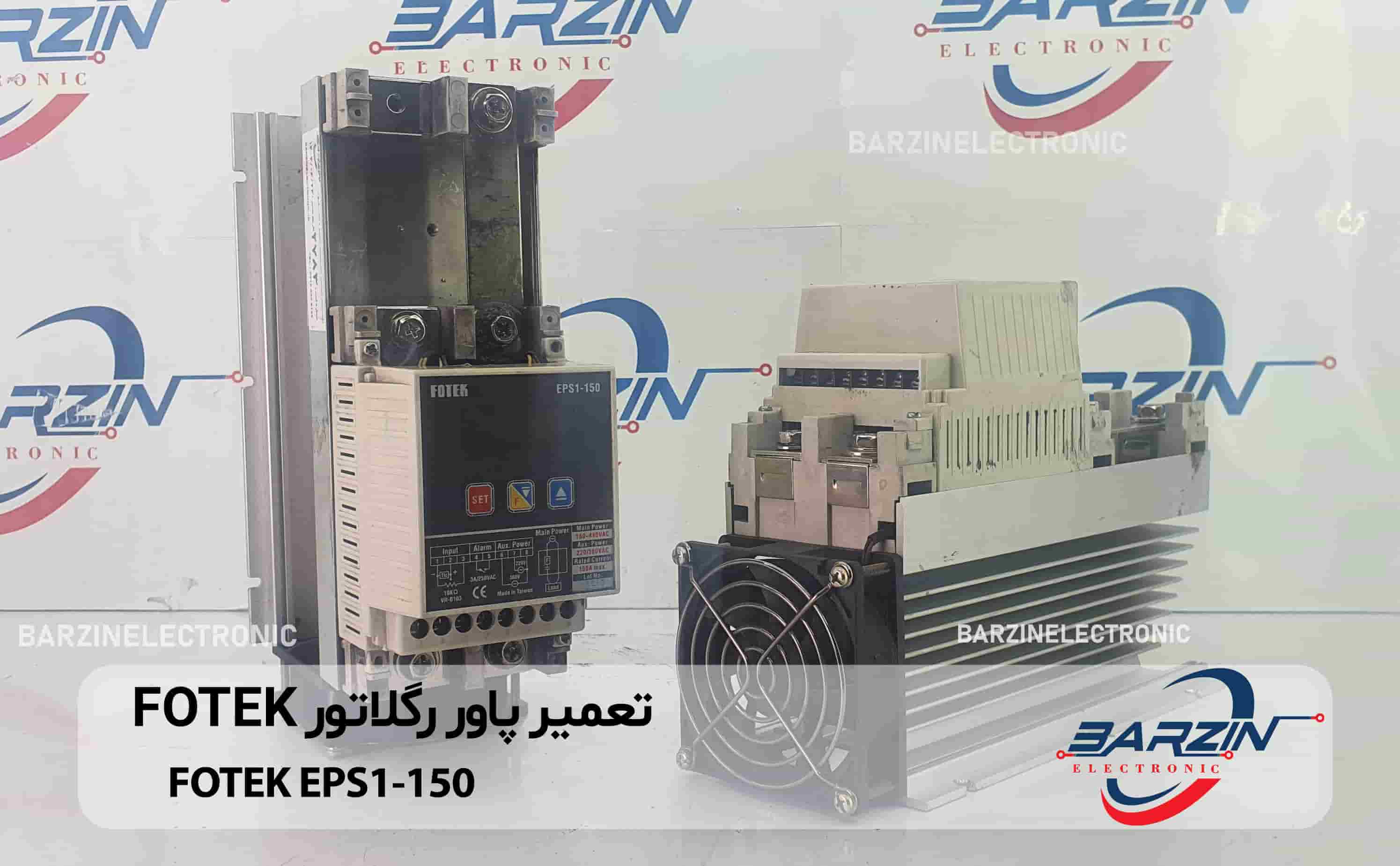

تعمیر پاور رگلاتور FOTEK-EPS1-150

تعمیر پاور رگلاتور FOTEK-EPS1-150

– مقدمه و مفهوم کلی

پاور رگولاتور دیجیتال نوعی کنترل‌کننده توان برای بارهای الکتریکی AC است. به زبان ساده، این دستگاه میان منبع برق و بار قرار می‌گیرد و مقدار توان تحویلی به بار را تنظیم می‌کند. این تنظیم می‌تواند برای کاهش مصرف برق، کنترل دما، محافظت از المان‌های گرمایی و بهبود عملکرد سیستم به کار رود.

مدل EPS1‑150 از سری EPS شرکت FOTEK، رگولاتوری است در رده‌ی **تک‌فاز با دو سیم (single phase by two wires)**، که برای بارهایی با توان بالا طراحی شده است.

– مشخصات توان و ولتاژ

EPS1‑150 برای ولتاژ تغذیه‌ی بار در بازه‌ی حدود ۱۸۰ تا ۴۴۰ ولت AC و فرکانس‌های ۵۰ یا ۶۰ هرتز مناسب است.

جریان نامی تجهیز معادل ۱۵۰ آمپر است. این بدان معناست که برای استفاده کامل از توان دستگاه، باید بار بتواند این مقدار جریان را در ولتاژهای گفته شده تحمل کند.

برای حفاظت، دستگاه دارای فیوز محافظ است. این فیوز بر اساس مدل معادل دستگاه انتخاب شده و برای EPS1‑۱۵۰، فیوزی با ظرفیت در حدود ۱۶۰ آمپر مناسب در نظر گرفته شده است.

دستگاه همچنین تحمل جریان بسیار زیاد گذرا (surge current) را دارد، برای مثال در لحظه‌های اولیه‌ی شروع به کار یا در برخورد با بار ناگهانی. مقدار آن در این دستگاه می‌تواند بیش از ۲۲۵۰ آمپر برای زمان کوتاه باشد.

– ساختار داخلی و کنترل

رگولاتور EPS1‑150 دارای ورودی کنترلی متنوعی است. ورودی می‌تواند یکی از حالت‌های آنالوگ یا مقاومت متغیر باشد، از جمله:

– ۴‑۲۰ میلی‌آمپر
– ۰‑۲۰ میلی‌آمپر
– ولتاژهای کوچک مانند ۱‑۵ یا ۲‑۱۰ ولت
– مقاومت متغیر ‌(پتانسیومتر) با مقدار مشخص

کنترل توان در این دستگاه به دو روش قابل انتخاب است:

– کنترل «فاز زاویه‌ای» (Phase Angle Control) که در آن با تغییر زاویه‌ی فاز ولتاژ، مقدار توان تحویلی تغییر می‌کند.
– کنترل «عبور از صفر» (Zero‑Cross Control) که در آن سوئیچ‌ها فقط زمانی عمل می‌کنند که ولتاژ AC از صفر عبور کند.

این انتخاب بین دو روش، به نوع بار و نیاز عملکردی بستگی دارد؛ برای بارهای مقاومتی ساده ممکن است یکی از روش‌ها مزیت داشته باشد.

دستگاه دارای حالت خروجی دستی یا خودکار است، به این معنی که یا می‌توان توان را با کنترل خارجی تنظیم کرد، یا عملکرد خودکار برای اعمال تنظیمات از پیش تعیین شده را فعال نمود.

– تنظیمات محدودیت‌ها و راه‌اندازی نرم

چند ویژگی مهم وجود دارد که به ایمنی، کارایی و عمر دستگاه و بار کمک می‌کنند:

-حد پایین و حد بالا توان خروجی قابل تنظیم است. یعنی می‌توان تعیین کرد که دستگاه هرگز کمتر از مقدار “حد پایین” یا بیشتر از مقدار “حد بالا” توان ندهد.
-Soft‑start قابل تنظیم است؛ یعنی توان از صفر تا مقدار مورد نظر به تدریج زیاد می‌شود تا تنش‌های الکتریکی و حرارتی در لحظه راه‌اندازی کاهش یابد. زمان راه‌اندازی نرم قابل تنظیم است در بازه‌های مشخص.
– رزولوشن یا دقت ورودی کنترل به اندازه‌ای است که تغییرات کوچک در سیگنال ورودی منجر به تغییرات کوچک در توان خروجی شوند؛ برای این دستگاه تقریباً ۰٫۳۹٪ توان به‌عنوان کوچک‌ترین گام قابل کنترل است.

– ویژگی‌های حفاظتی و عایقی

برای اطمینان از کارکرد ایمن و طولانی‌مدت، EPS1‑150 دارای ویژگی‌های حفاظتی و مقاومت‌های عایقی است:

– مقاومت در برابر ولتاژ بلاک (یا ولتاژ عایقی) و قدرت عایقی بین بخش‌های ولتاژ بالای دستگاه و بدنه یا زمین در سطحی است که عبور ولتاژ ناگهانی یا شوک الکتریکی را بتواند تحمل کند.
– دستگاه در مقابل ولتاژ گذرا (surge) و نویز مقاوم طراحی شده است، تا آسیب به قطعات الکترونیکی داخلی یا بار متصل ایجاد نشود.
– جریان نشتی (leakage current) در حد حداقلی نگه داشته شده است تا از مشکلات ایمنی جلوگیری شود.
– فن خنک‌کننده داخلی دارد تا دمای قطعات درونی کنترل شود و در دمای بالا یا هنگام کار مداوم محافظت بهتری صورت گیرد.

– شرایط محیطی و مکانیکی

دستگاه EPS1‑150 طوری ساخته شده که بتواند در شرایط محیطی نسبتاً سخت کار کند:

– دمای کاری محدوده بسیار وسیعی دارد، از حدود منفی ۲۰ درجه سانتی‌گراد تا مثبت حدود ۸۰ درجه.
– رطوبت نسبی محیط کاری معمولاً بین ۳۵٪ تا ۸۵٪ RH تعریف شده است.
– جنس بدنه ترکیبی از پلاستیک مقاوم و مواد عایق مناسب است، به طوری که در برابر اثرات محیطی و تنش‌های مکانیکی مقاومت داشته باشد.
– تهویه‌ی مناسب باید فراهم شود. فضای کافی برای خروج گرما در اطراف دستگاه و عملکرد صحیح فن ضروری است.

– مزایا و نقاط قوت

چند ویژگی قابل توجه وجود دارد که این دستگاه را مناسب برای کاربردهای صنعتی و نیمه‌صنعتی می‌کند:

– توان بالا (۱۵۰ آمپر) اجازه می‌دهد بارهای بزرگ را کنترل کرد، مثلاً هیترهای بزرگ، المنت‌ها، کوره‌ها، یا بارهای مقاومتی سنگین.
– تطبیق‌پذیری ورودی کنترل بالا: امکان استفاده از انواع سیگنال‌های کنترل باعث می‌شود دستگاه بتواند با سیستم‌های مختلف (PLC, ترموستات، کنترل دما، کنترل بی‌سیم یا محلی) به راحتی یکپارچه شود.
– قابلیت انتخاب روش کنترل فاز یا صفر عبور اجازه می‌دهد تا بسته به نیاز بار یا حساسیت سیستم، روش بهینه انتخاب شود.
– کنترل دقیق توان و قابلیت تنظیم حد پایین / حد بالا، باعث می‌شود بازدهی مصرف برق بالاتر رفته و از هدر رفت انرژی جلوگیری شود.
– راه‌اندازی نرم (soft start) کمک می‌کند شوک‌های حرارتی یا الکتریکی به بار اولیه و قطعات داخلی کاهش یابد، بدین ترتیب عمر مفید دستگاه و بار بیشتر می‌شود.
– مقاومت در مقابل نویز و ولتاژ گذرا به کیفیت عملکرد الکترونیکی کمک می‌کند، مخصوصاً اگر منبع برق دارای نوسانات باشد یا محیط کار صنعتی باشد.

– معایب و محدودیت‌ها

با این همه مزیت، EPS1‑150 معایبی هم دارد که هنگام انتخاب و نصب باید در نظر گرفته شود:

– بزرگ بودن فیزیکی دستگاه در مقایسه با رگولاتورهای کوچکتر باعث می‌شود نصب و جاگیری آن دشوارتر باشد؛ پنل بزرگ، کابل‌های ضخیم، جای کافی برای فن و گرما لازم است.
– وزن و نیاز به تهویه مناسب می‌تواند موجب افزایش هزینه‌های نصب و نگهداری شود.
– کنترل فاز زاویه‌ای در تجهیزات حساس ممکن است سبب ایجاد هارمونیک و نویز بیشتر در شبکه برق شود؛ در نتیجه ممکن است به فیلترهای هارمونیکی، تراز ولتاژ بالا یا تجهیزات جلوگیر نیاز باشد.
– مصرف برق خود دستگاه (به ویژه فن و مدارهای کنترلی) هرچند کم اما در حالت دائم کار باید در نظر گرفته شود.
– قیمت اولیه تجهیزات و لوازم جانبی مناسب (کابل، فیوز، هیت‌سینک یا فن مناسب) ممکن است بالا باشد.

– کاربردها و موارد عملی

EPS1‑150 در موارد مختلف کاربرد دارد. چند مثال:

– کنترل قدرت در کوره‌های صنعتی یا نیمه‌صنعتی که نیاز است توان دقیقاً تنظیم شود تا دمای مطلوب حفظ شود.
– هیترها و المنت‌های بزرگ در صنایع پلاستیک، قالب‌گیری، رنگ‌پاشی، خشک‌کن‌ها و ملافه‌سازی.
– قسمت‌هایی از خطوط تولید که نیاز به توان متغیر دارند؛ مثلاً گرمادهی تدریجی یا کاهش/افزایش توان بنا بر شرایط فرآیند یا دمای محیط.
– کاربردهایی که در آن‌ها تغییرات ناگهانی در توان نامطلوب است و راه‌اندازی نرم مهم است، مثلاً وقتی بار گرمایی زیاد است یا استرس thermal می‌تواند به قطعات آسیب برساند.
– سیستم‌هایی که نیاز دارند محدودیت‌هایی در توان اعمال باشد، مثلاً برای جلوگیری از بار اضافی یا محافظت از بخش‌های پایین‌تر تجهیزات.

– نکات نصب و راه‌اندازی

برای بهره‌برداری بهینه و ایمن، نکات زیر را در نظر بگیر:

– کابل‌کشی باید مطابق جریان نامی دستگاه باشد؛ برای جریان ۱۵۰ آمپر کابل ضخیم مناسب انتخاب کن، و اتصالات محکم داشته باش.
– فیوز حفاظتی مناسب در مسیر بار نصب کن، تا در صورت اتصال کوتاه یا اضافه جریان، دستگاه یا کابل‌ها آسیب نبینند.
– نصب دستگاه را طوری انجام بده که فن بتواند به‌راحتی هوا را دریافت و دفع کند؛ اطراف دستگاه فضای آزاد بگذار.
– اگر بار گرمایی زیاد است یا محیط دمای بالایی دارد، امکان دارد نیاز به تهویه جانبی یا خنک‌کننده خارجی باشد.
– تعیین روش کنترل (فاز زاویه‌ای یا عبور از صفر) بر حسب ماهیت بار و حساسیت‌های شبکه برق انتخاب کن.
– تنظیمات نرم‌افزاری مانند حد بالا و پایین توان، زمان soft‑start و حساسیت ورودی کنترل را پیش از کار عملی تنظیم و تست کن.
– در طول کار، وضعیت دما و صدای فن را کنترل کن؛ اگر فن خراب شود یا تهویه مناسب نباشد، احتمال آسیب به دستگاه یا افت توان وجود دارد.

– تحلیل اقتصادی و بهره‌وری

از نظر اقتصادی، استفاده از EPS1‑150 در پروژه‌هایی با مصرف توان بالا می‌تواند باعث صرفه‌جویی قابل توجهی در مصرف برق شود، خصوصاً وقتی بار به صورت کامل و دائم در توان نامی کار نمی‌کند.

مقایسه هزینه‌ی اولیه دستگاه به همراه هزینه‌ی نصب با هزینه‌های جاری برق، تعمیرات بارهای گرمایی و مشکلات ناشی از تولید گرمای ناگهانی نشان می‌دهد که در بلندمدت اینگونه رگولاتورها می‌توانند مقرون به صرفه باشند.

همچنین، کنترل دقیق توان به کاهش استهلاک المنت‌ها، کنتاکت‌ها یا مدارهای گرمایی کمک می‌کند که هزینه تعمیر یا تعویض را پایین‌تر می‌آورد.

– جمع‌بندی

دستگاه FOTEK EPS1‑150 یک گزینه‌ی بسیار مناسب برای تنظیم و کنترل توان در بارهای تک‌فاز سنگین است. اگر به دنبال کنترل دقیق مصرف برق، حفاظت‌ از قطعات گرمایی، کاهش نویز و هارمونیک یا راه‌اندازی نرم هستی، این مدل می‌تواند پاسخگوی خوبی باشد.

ولی برای استفاده‌ی بی‌عیب و نقص باید به طراحی مدار تغذیه، انتخاب کابل‌ها، اتصالات، تهویه و روش کنترل توجه زیادی بشود.
