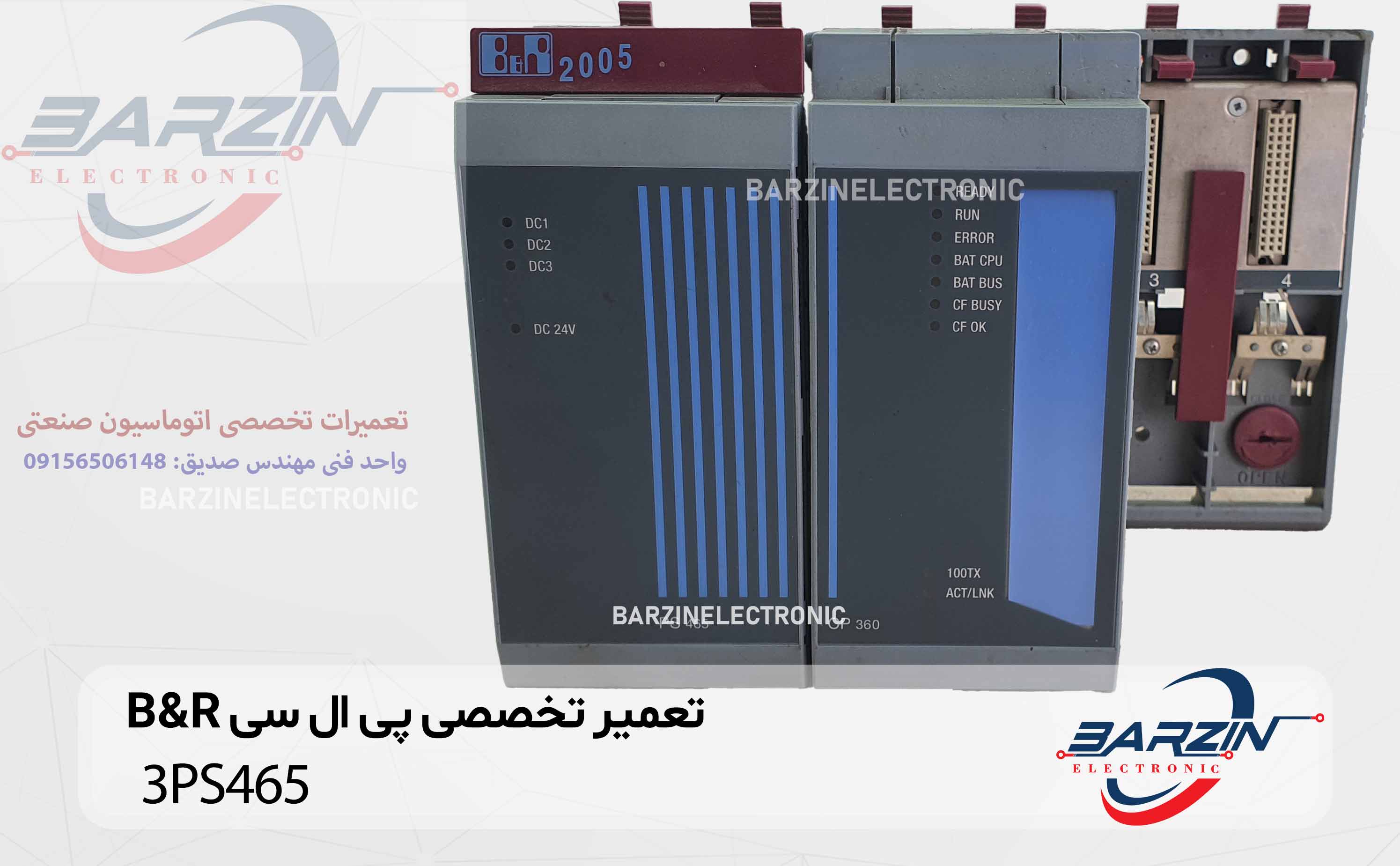

تعمیر تخصصی PLC مدل B&R 3PS465

۱. معرفی کلی محصول

ماژول 3PS465 از تجهیزات کنترلی صنعتی شرکت B&R Industrial Automation است که در سیستم‌های PLC و اتوماسیون پیشرفته استفاده می‌شود. این ماژول معمولاً به‌عنوان منبع تغذیه (Power Supply Module) در رک‌های PLC یا سیستم‌های کنترل B&R به کار می‌رود.

📌 در بسیاری از سیستم‌های B&R، سری 3PS به‌عنوان تأمین‌کننده ولتاژ پایدار برای CPU، I/O و ماژول‌های ارتباطی عمل می‌کند.

۲. نقش ماژول 3PS465 در سیستم PLC

این ماژول یکی از حیاتی‌ترین بخش‌های سیستم است و وظایف زیر را دارد:

• تأمین ولتاژ DC پایدار برای PLC
• حفاظت از سیستم در برابر نوسانات
• جلوگیری از آسیب به CPU
• فیلتر نویز الکتریکی
• تثبیت عملکرد کل سیستم

📌 اگر این ماژول خراب شود، کل سیستم PLC از کار می‌افتد.

۳. ساختار و اجزای داخلی ماژول

۳-۱. بخش ورودی AC/DC

• دریافت برق (AC یا DC بسته به مدل)
• فیلتر EMI

📌 خرابی رایج: سوختن فیوز یا وریستور

۳-۲. مدار سوئیچینگ (SMPS)

• تبدیل ولتاژ
• کنترل PWM

📌 مهم‌ترین بخش در تعمیر

۳-۳. ترانسفورماتور سوئیچینگ

• ایزولاسیون
• انتقال انرژی

۳-۴. مدار خروجی

• رگولاتور
• خازن‌های فیلتر

۳-۵. سیستم حفاظتی

• Overvoltage
• Overcurrent
• Short Circuit

۴. جدول مشخصات فنی (دیتاشیت)

📌 ممکن است بسته به نسخه دقیق، مقدار جریان متفاوت باشد.

۵. اصول عملکرد (تحلیل مهندسی)

فرآیند عملکرد:

1. دریافت AC
2. یکسوسازی
3. سوئیچینگ با PWM
4. تبدیل توسط ترانس
5. فیلتر و خروجی DC

📌 این سیستم از نوع Switch Mode Power Supply (SMPS) است.

۶. کاربردهای صنعتی

• خطوط تولید
• ماشین‌آلات CNC
• سیستم‌های بسته‌بندی
• صنایع غذایی
• کنترل فرآیند

۷. مزایا و معایب

جدول مزایا

جدول معایب

۸. خطاهای رایج و راهکارها

جدول عیب‌یابی

۹. جدول کد خطاهای رایج (Power Supply)

📌 این ماژول معمولاً کد خطای دیجیتال ندارد اما خطاهای عملکردی دارد:

۱۰. فرآیند تخصصی تعمیرات (سطح حرفه‌ای)

مراحل تعمیر:

1. بررسی ظاهری (سوختگی، ترک)
2. تست فیوز ورودی
3. تست پل دیود
4. بررسی MOSFET یا IGBT
5. تست آی‌سی PWM
6. بررسی ترانس
7. تست خازن‌ها
8. تست خروجی

ابزارهای مورد نیاز:

• مولتی‌متر
• ESR متر
• اسیلوسکوپ
• لامپ سری
• منبع تغذیه

۱۱. مشکلات رایج در تعمیرات

• خرابی MOSFET
• خشک شدن خازن
• خرابی آی‌سی PWM
• سوختن دیود
• خرابی اپتوکوپلر

📌 رایج‌ترین خرابی: خازن + MOSFET

۱۲. نصب و راه‌اندازی اصولی

• استفاده از ارت
• جلوگیری از نویز
• نصب در تابلو مناسب
• فاصله از گرما

۱۳. نگهداری و سرویس

• تمیزکاری
• بررسی دما
• تست ولتاژ خروجی
• بررسی بار

۱۴. نکات افزایش عمر

• استفاده از استابلایزر
• کاهش بار
• تهویه مناسب
• سرویس دوره‌ای

۱۵. تحلیل تخصصی خرابی‌ها

چرا خازن‌ها خراب می‌شوند؟

• گرما
• عمر بالا

چرا MOSFET می‌سوزد؟

• اتصال کوتاه
• نوسان برق

۱۶. جمع‌بندی نهایی

ماژول B&R 3PS465 یکی از حیاتی‌ترین اجزای سیستم PLC است که عملکرد کل سیستم به آن وابسته است. خرابی آن می‌تواند باعث توقف کامل خط تولید شود.

این ماژول به دلیل ساختار SMPS، نیازمند تعمیر تخصصی در حوزه الکترونیک قدرت است و بیشترین خرابی‌ها مربوط به خازن‌ها و ترانزیستورهای قدرت می‌باشد.
