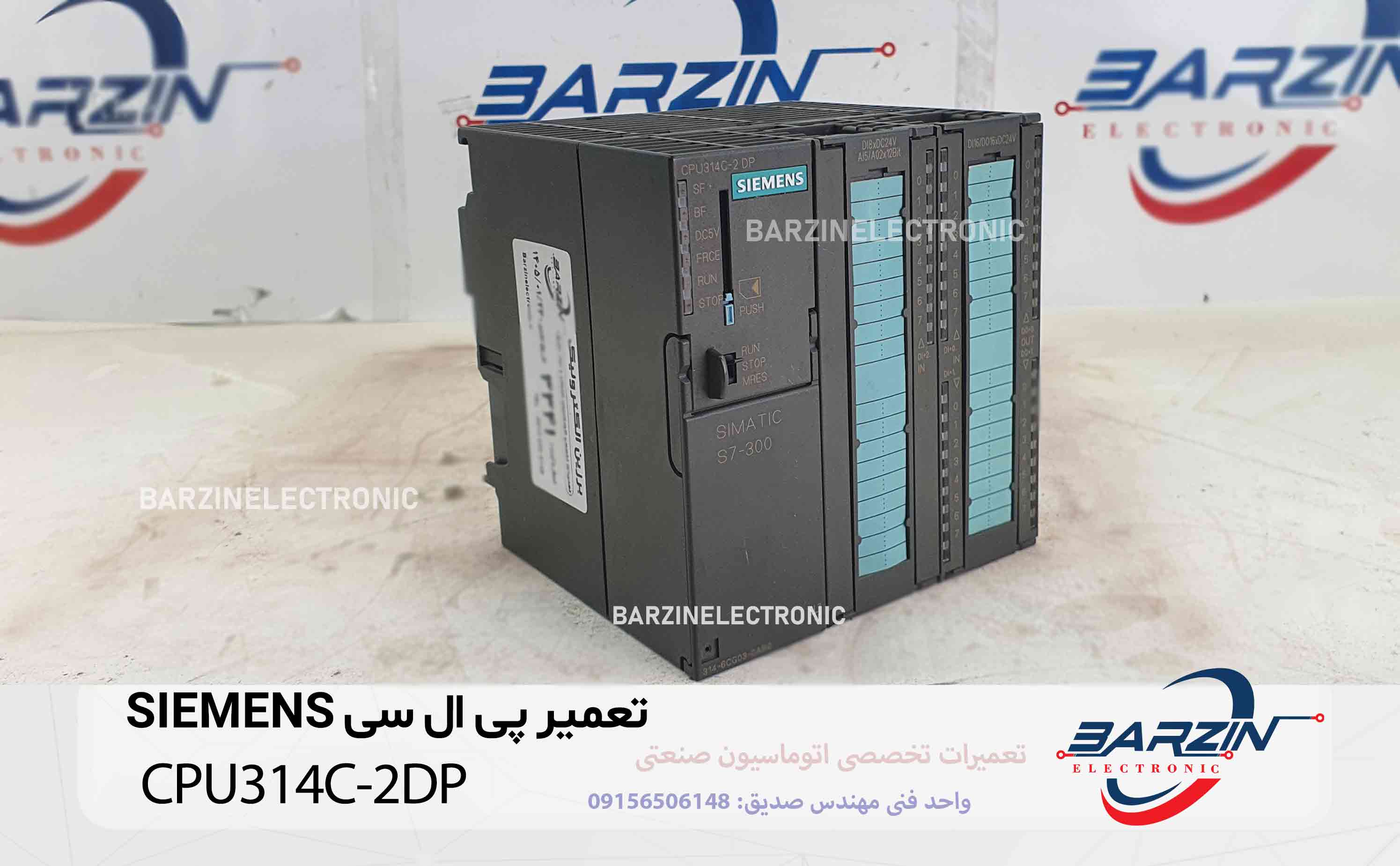

تعمیر تخصصی پی ال سی SIEMENS مدل CPU314C-2DP

۱. معرفی کلی محصول

ماژول CPU314C-2DP از خانواده Siemens AG و سری SIMATIC S7-300 یکی از پردازنده‌های صنعتی پرکاربرد در اتوماسیون صنعتی است.

این مدل به صورت Compact طراحی شده و علاوه بر CPU، دارای ورودی و خروجی داخلی نیز هست. همین موضوع باعث شده در بسیاری از پروژه‌های صنعتی نیاز به ماژول‌های جانبی کاهش پیدا کند.

پشتیبانی از شبکه PROFIBUS DP نیز باعث شده ارتباط آن با تجهیزات جانبی بسیار پایدار و صنعتی باشد.

کاربردهای اصلی:

خطوط تولید
ماشین‌آلات بسته‌بندی
صنایع غذایی
سیستم‌های مونتاژ
اتوماسیون صنعتی

۲. نقش PLC در اتوماسیون صنعتی

PLC مغز کنترل سیستم‌های صنعتی است.

وظایف اصلی:

دریافت سیگنال ورودی
پردازش منطقی برنامه
کنترل خروجی‌ها
مدیریت تایمر و کانتر
کنترل فرآیند صنعتی
ارتباط با تجهیزات جانبی

CPU314C-2DP مرکز پردازش کل سیستم محسوب می‌شود.

۳. ساختار و اجزای اصلی PLC

۳-۱. واحد پردازش مرکزی (CPU)

اجرای برنامه
پردازش دیتا
کنترل سیکل اسکن

خرابی رایج:

CPU Fault یا سوختن پردازنده

۳-۲. مدار تغذیه داخلی

تبدیل 24VDC به ولتاژهای داخلی

ولتاژها:

5V
3.3V
1.2V

خرابی رایج:

خرابی رگولاتور یا نوسان ولتاژ

۳-۳. حافظه داخلی

RAM
Flash
EEPROM

وظیفه:

ذخیره برنامه و داده‌ها

خرابی رایج:

Memory Error یا پاک شدن برنامه

۳-۴. ورودی‌های دیجیتال

دریافت سیگنال از سنسورها

خرابی رایج:

سوختن اپتوکوپلر

۳-۵. خروجی‌های دیجیتال

ارسال فرمان به تجهیزات

خرابی رایج:

سوختن ترانزیستور خروجی

۳-۶. ارتباط PROFIBUS-DP

ارتباط صنعتی با تجهیزات دیگر

خرابی رایج:

Bus Fault یا قطع ارتباط

۴. جدول مشخصات فنی (دیتاشیت)

۵. اصول عملکرد PLC

فرآیند کاری:

Input → Process → Output

مراحل:

خواندن ورودی‌ها
اجرای برنامه
به‌روزرسانی خروجی‌ها
کنترل سیکل اسکن
ارتباط شبکه

این چرخه در هر چند میلی‌ثانیه تکرار می‌شود.

۶. کاربردهای رایج

خطوط تولید
دستگاه‌های بسته‌بندی
صنایع غذایی
سیستم‌های مونتاژ
رباتیک صنعتی
ماشین‌آلات اتوماسیون
کنترل فرآیند

۷. مزایا و معایب

جدول مزایا

جدول معایب

۸. خطاهای رایج و راهکارها

جدول عیب‌یابی

۹. جدول کد خطاهای رایج

۱۰. فرآیند تخصصی تعمیرات

مراحل تعمیر:

بررسی تغذیه 24V
تست رگولاتورها
بررسی CPU
بررسی حافظه
تست ورودی‌ها
تست خروجی‌ها
بررسی PROFIBUS

ابزارها:

مولتی‌متر
اسیلوسکوپ
پروگرامر STEP7
منبع تغذیه آزمایشگاهی

۱۱. مشکلات رایج

خرابی پاور داخلی
خرابی CPU
خرابی EEPROM
خرابی خروجی‌ها
خرابی اپتوکوپلر
خرابی شبکه PROFIBUS

رایج‌ترین:

پاور + حافظه

۱۲. نصب اصولی

استفاده از برق پایدار
ارت استاندارد
کابل‌کشی اصولی
جلوگیری از نویز
تهویه مناسب تابلو

۱۳. نگهداری

بکاپ برنامه
بررسی ولتاژ
بررسی خطاها
تمیزکاری تابلو
بررسی شبکه

۱۴. افزایش عمر

استفاده از UPS
کاهش نویز صنعتی
سرویس دوره‌ای
کنترل دما
پایداری تغذیه

۱۵. تحلیل تخصصی خرابی

چرا CPU وارد STOP می‌شود؟

خطای برنامه
خرابی حافظه
نوسان برق

چرا BF روشن می‌شود؟

قطع کابل PROFIBUS
نویز صنعتی
خرابی پورت

چرا SF روشن می‌شود؟

خرابی CPU
خرابی سیستم داخلی
خطای سخت‌افزار

۱۶. جمع‌بندی

PLC SIEMENS CPU314C-2DP یک پردازنده صنعتی قابل اعتماد در سری S7-300 است که در بسیاری از خطوط تولید و سیستم‌های اتوماسیون استفاده می‌شود.

مهم‌ترین خرابی‌های آن:

پاور داخلی
CPU
حافظه EEPROM
ماژول‌های I/O
پورت PROFIBUS

با نگهداری صحیح، برق پایدار و سرویس دوره‌ای، این PLC عمر بسیار بالایی خواهد داشت و عملکرد آن کاملاً پایدار می‌ماند.
