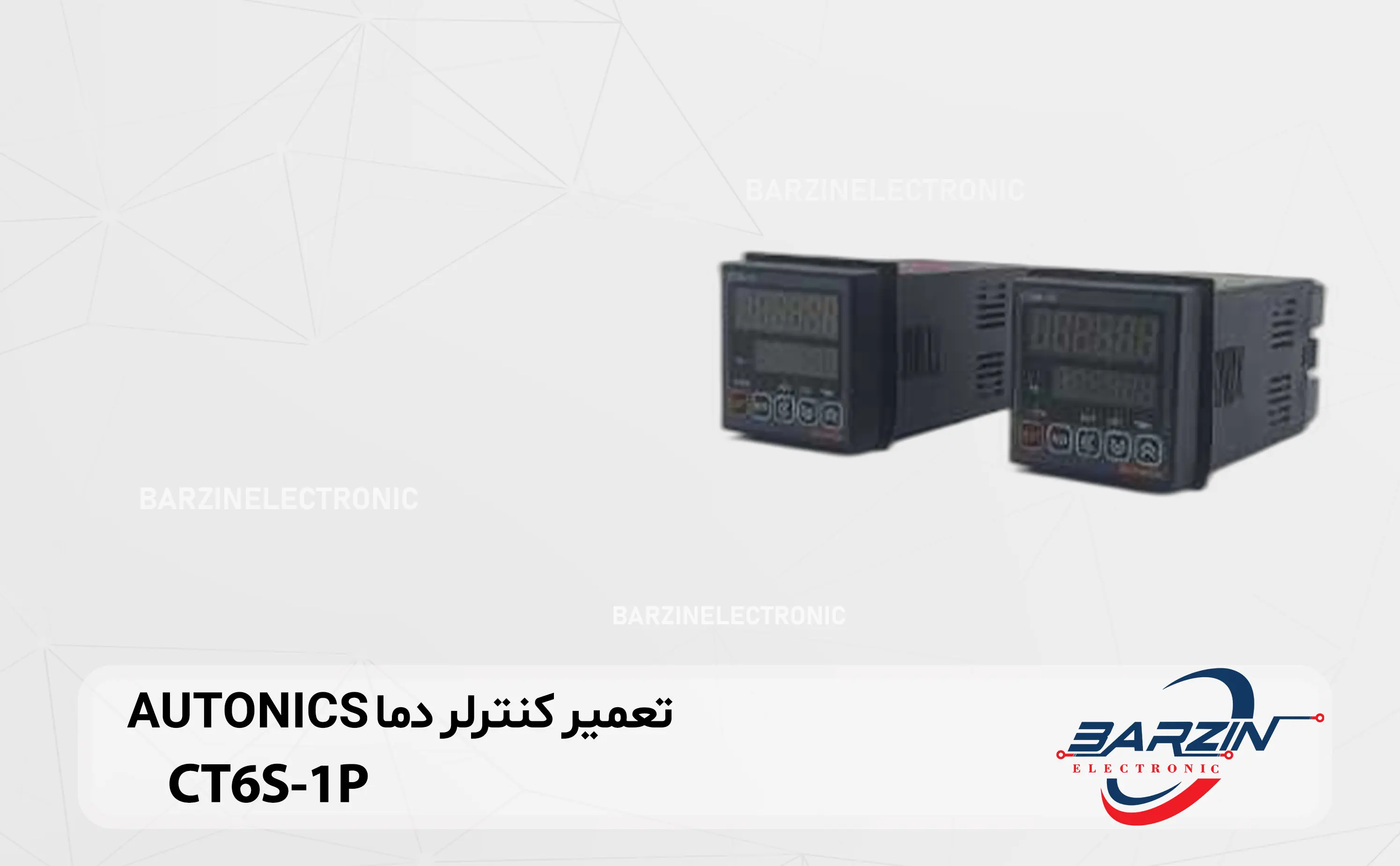

معرفی جامع کنترلر دما AUTONICS-CT6S-1P

۱. معرفی کلی محصول

کنترلر دما AUTONICS-CT6S-1P یکی از کنترلرهای دیجیتال دما ساخت شرکت معتبر AUTONICS کره جنوبی است که برای اندازه‌گیری، نمایش و کنترل دمای فرآیندهای صنعتی طراحی شده است. این کنترلر در دسته کنترلرهای ON/OFF و PID ساده قرار می‌گیرد و به دلیل دقت مناسب، ابعاد استاندارد و قیمت اقتصادی، در بسیاری از تابلوهای صنعتی مورد استفاده قرار می‌گیرد.

مدل CT6S-1P به صورت پنل-مونت با ابعاد 48×48 میلی‌متر (1/16 DIN) طراحی شده و قابلیت دریافت ورودی از سنسورهای متداول دما مانند ترموکوپل و RTD را دارد. خروجی این مدل از نوع رله‌ای بوده و برای کنترل هیترها، المنت‌ها و تجهیزات گرمایشی کوچک بسیار مناسب است.

۲. نقش کنترلر دما در اتوماسیون صنعتی

کنترل دما یکی از مهم‌ترین پارامترهای کنترلی در فرآیندهای صنعتی است. کوچک‌ترین نوسان دمایی می‌تواند باعث:

• افت کیفیت محصول

• افزایش مصرف انرژی

• کاهش عمر تجهیزات

• ایجاد خطا در فرآیند تولید

شود. کنترلرهای دما مانند CT6S-1P وظیفه دارند دمای فرآیند را با مقدار تنظیم‌شده (SP) مقایسه کرده و با ارسال فرمان مناسب به عملگر، دما را در محدوده مطلوب نگه دارند.

در سیستم‌هایی که پیچیدگی بالا وجود ندارد یا دقت بسیار فوق‌حساس نیاز نیست، استفاده از کنترلرهای اقتصادی و پایدار Autonics انتخابی منطقی و مقرون‌به‌صرفه محسوب می‌شود.

۳. ساختار و اجزای اصلی کنترلر AUTONICS-CT6S-1P

۳-۱. فرم فاکتور

کنترلر CT6S-1P در فرم استاندارد 1/16 DIN با ابعاد 48×48 میلی‌متر تولید شده است. این ابعاد باعث می‌شود دستگاه:

• فضای کمی در تابلو اشغال کند

• به‌راحتی جایگزین مدل‌های مشابه شود

• برای تابلوهای کوچک و فشرده مناسب باشد

۳-۲. ورودی‌ها

این کنترلر از ورودی‌های دمایی پرکاربرد پشتیبانی می‌کند که بسته به نوع سنسور قابل تنظیم هستند:

• ترموکوپل‌ها (Thermocouple)

  • K

  • J

  • T

  • E

• RTD

  • Pt100 (سه سیمه)

ورودی دستگاه به‌صورت نرم‌افزاری تنظیم می‌شود و امکان انتخاب نوع سنسور از طریق منوی تنظیمات وجود دارد.

۳-۳. خروجی‌ها

مدل CT6S-1P دارای خروجی زیر است:

• خروجی رله‌ای (Relay Output)

  • مناسب برای کنترل مستقیم هیتر

  • فرمان ON/OFF

  • قابل استفاده برای کنتاکتور یا SSR خارجی

این خروجی بیشتر برای کاربردهای ساده و نیمه‌صنعتی طراحی شده است.

۳-۴. نمایشگر و رابط کاربری

کنترلر دارای نمایشگر دیجیتال LED با وضوح مناسب است که اطلاعات زیر را نمایش می‌دهد:

• مقدار دمای فرآیند (PV)

• مقدار تنظیم‌شده (SP)

• وضعیت خروجی

کلیدهای جلویی امکان تنظیم پارامترها و تغییر Setpoint را فراهم می‌کنند.

۴. مشخصات فنی کنترلر دما AUTONICS-CT6S-1P

جدول دیتاشیت فنی

۵. اصول عملکرد و کنترل

کنترلر CT6S-1P بر اساس مقایسه مقدار واقعی دما (PV) با مقدار تنظیم‌شده (SP) عمل می‌کند. در حالت ON/OFF:

• اگر PV < SP → خروجی فعال

• اگر PV ≥ SP → خروجی قطع

در حالت PID ساده، کنترلر با کاهش نوسانات و جلوگیری از قطع و وصل‌های شدید، کنترل نرم‌تری را فراهم می‌کند که باعث افزایش عمر هیتر و رله می‌شود.

۶. کاربردهای رایج در صنعت

کنترلر AUTONICS-CT6S-1P در کاربردهای زیر بسیار رایج است:

• دستگاه‌های بسته‌بندی

• ماشین‌آلات تزریق پلاستیک سبک

• هیترهای صنعتی

• دستگاه‌های آزمایشگاهی

• کوره‌های کوچک

• تابلوهای کنترلی عمومی

• صنایع غذایی سبک

۷. مزایا و معایب

جدول مزایا

جدول معایب

۸. خطاهای رایج و راهکارها

جدول خطاها و عیب‌یابی

۹. نصب و راه‌اندازی

مراحل پیشنهادی نصب:

1. نصب کنترلر روی پنل 48×48

2. اتصال منبع تغذیه

3. اتصال سنسور دما

4. انتخاب نوع ورودی

5. تنظیم SP

6. تست عملکرد خروجی

۱۰. نگهداری و سرویس

• بررسی دوره‌ای اتصالات

• تمیزکاری پنل

• بررسی سلامت سنسور

• جلوگیری از رطوبت و گردوغبار

۱۱. جمع‌بندی

کنترلر دما AUTONICS-CT6S-1P یک گزینه اقتصادی، پایدار و کاربردی برای کنترل دمای عمومی در صنایع مختلف است. این دستگاه با وجود سادگی، دقت مناسب و کیفیت ساخت بالا، انتخابی ایده‌آل برای پروژه‌هایی است که نیاز به کنترل پیچیده و ارتباطات صنعتی ندارند اما پایداری و اطمینان اهمیت بالایی دارد.
