تعمیر کنترلر دما SCHNEIDER-MTN6214-0319

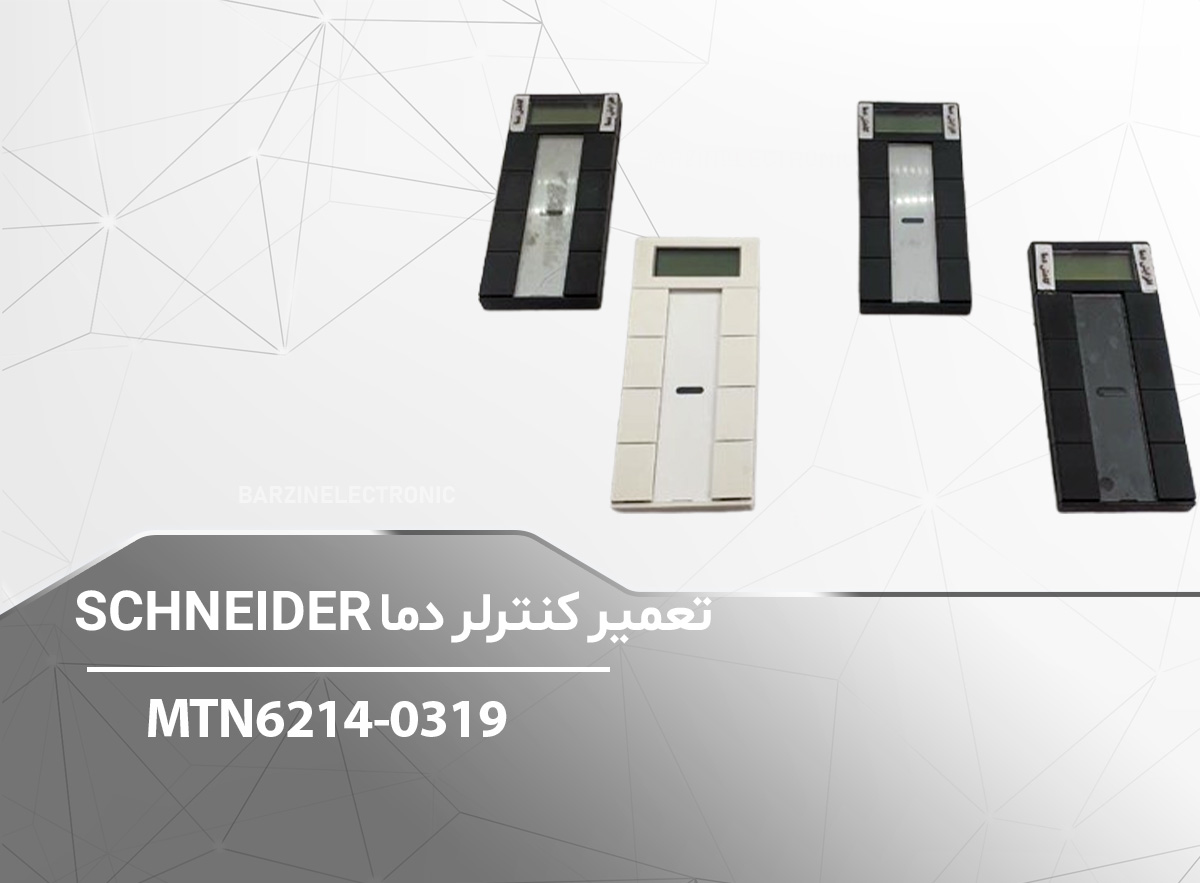

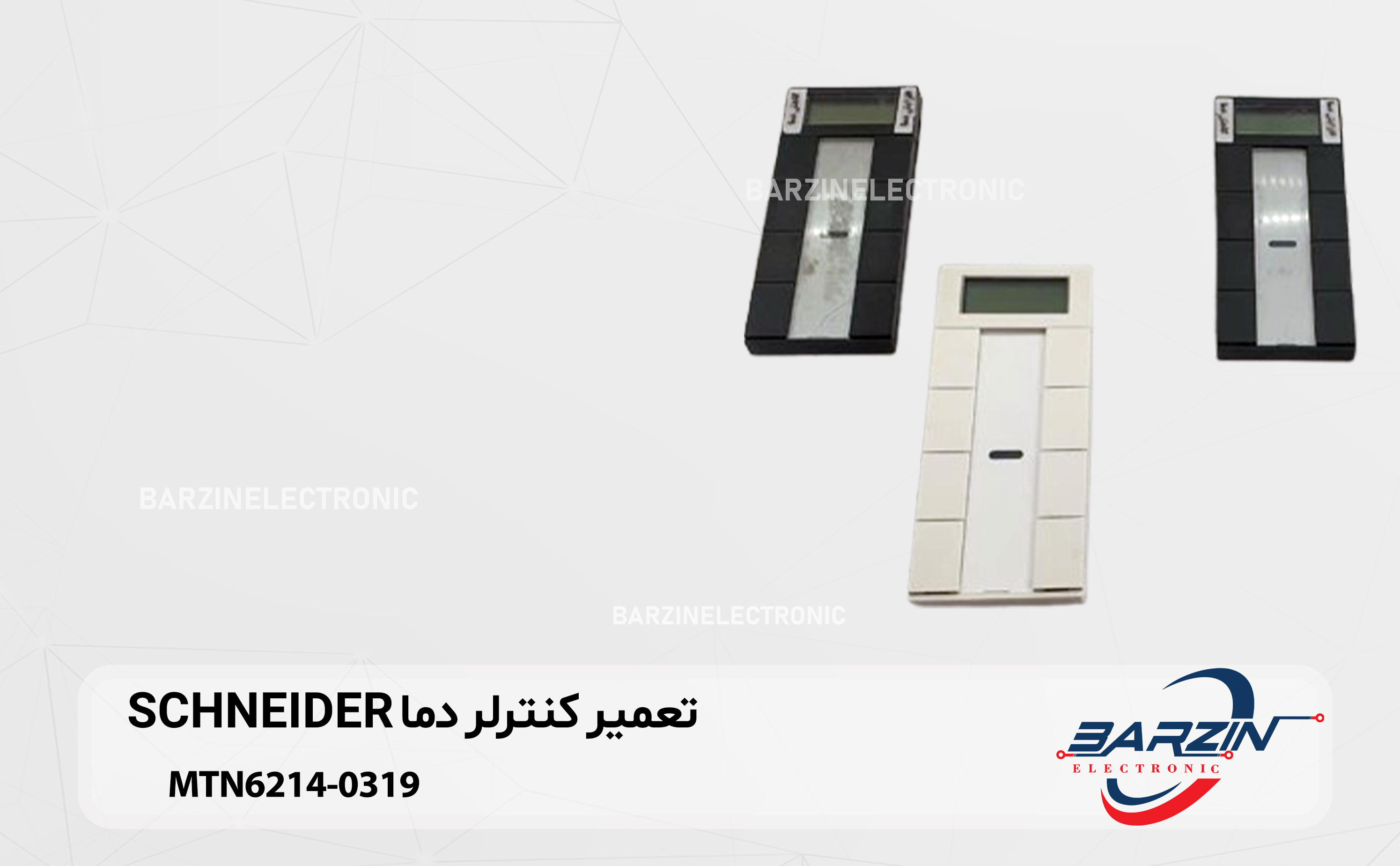

۱. معرفی کنترلر دما SCHNEIDER MTN6214-0319

کنترلر دما SCHNEIDER MTN6214-0319 یکی از ماژول‌های کنترلی صنعتی شرکت Schneider Electric است که برای اندازه‌گیری، کنترل و تنظیم دما در سیستم‌های صنعتی، تابلوهای برق، HVAC و فرآیندهای حرارتی استفاده می‌شود.

این کنترلر معمولاً در کنار:

• سنسورهای دما (RTD / Thermocouple)

• رله‌ها یا SSR

• PLC یا سیستم‌های کنترلی مستقل

به کار می‌رود و وظیفه آن کنترل دقیق دما و جلوگیری از نوسانات حرارتی است.

۲. کاربردهای کنترلر دما MTN6214-0319

این کنترلر در صنایع مختلف استفاده می‌شود، از جمله:

• تابلوهای برق صنعتی

• سیستم‌های گرمایش و سرمایش (HVAC)

• کوره‌های صنعتی

• خطوط تولید پلاستیک

• صنایع غذایی و دارویی

• سیستم‌های کنترل دمای ماشین‌آلات

۳. مشخصات فنی کنترلر دما SCHNEIDER MTN6214-0319

جدول دیتاشیت فنی

۴. ساختار داخلی و بخش‌های اصلی دستگاه

شناخت ساختار داخلی برای تعمیر ضروری است.

۴-۱. بخش تغذیه (Power Supply)

• تبدیل ولتاژ ورودی به ولتاژهای مورد نیاز مدار

• شامل:

  • فیوز

  • پل دیود

  • خازن‌های الکترولیتی

  • رگولاتور ولتاژ

🔧 بیشترین خرابی‌ها معمولاً از این بخش شروع می‌شود.

۴-۲. بخش پردازش و کنترل

• میکروکنترلر یا IC کنترلی

• اجرای الگوریتم کنترل دما (PID یا ON/OFF)

• پردازش سیگنال سنسور

۴-۳. بخش ورودی سنسور دما

• دریافت سیگنال RTD یا ترموکوپل

• شامل:

  • مقاومت‌های دقیق

  • فیلتر نویز

  • تقویت‌کننده سیگنال (Op-Amp)

۴-۴. بخش خروجی

• رله یا SSR

• فرمان به هیتر، فن یا کنتاکتور

• ایزولاسیون الکتریکی برای ایمنی

۵. علائم خرابی رایج در MTN6214-0319

۶. خطاهای رایج و کدهای خطا

جدول خطاها و راهکارها

۷. مراحل عیب‌یابی و تعمیر کنترلر دما

مرحله ۱: بررسی ظاهری

• آثار سوختگی

• ترک خوردگی برد

• بادکردگی خازن‌ها

مرحله ۲: تست منبع تغذیه

• اندازه‌گیری ولتاژ ورودی

• تست پل دیود

• تست خازن‌های الکترولیتی

مرحله ۳: بررسی ورودی سنسور

• تست مقاومت PT100

• بررسی سیم‌کشی

• تست Op-Amp ورودی

مرحله ۴: تست خروجی

• تست عملکرد رله

• بررسی کنتاکت‌ها

• تست SSR با مولتی‌متر

مرحله ۵: بررسی نرم‌افزاری

• ریست تنظیمات

• تنظیم مجدد PID

• کالیبراسیون سنسور

۸. قطعاتی که بیشتر خراب می‌شوند

۹. مزایا و معایب کنترلر دما MTN6214-0319

جدول مزایا

جدول معایب

۱۰. نکات مهم برای افزایش عمر دستگاه

• استفاده از منبع تغذیه تثبیت‌شده

• نصب در تابلو با تهویه مناسب

• استفاده از رله یا SSR مناسب بار

• جلوگیری از نویز الکتریکی

• سرویس دوره‌ای هر ۶ ماه

۱۱. جمع‌بندی نهایی

کنترلر دما SCHNEIDER MTN6214-0319 یک دستگاه صنعتی دقیق و قابل اعتماد است، اما مانند هر تجهیز الکترونیکی صنعتی، در برابر نوسان برق، حرارت و استهلاک قطعات آسیب‌پذیر است.
بیشترین خرابی‌ها مربوط به بخش تغذیه، رله خروجی و مدار ورودی سنسور می‌باشد و در اکثر موارد با عیب‌یابی اصولی و تعویض قطعات معیوب قابل تعمیر است.
