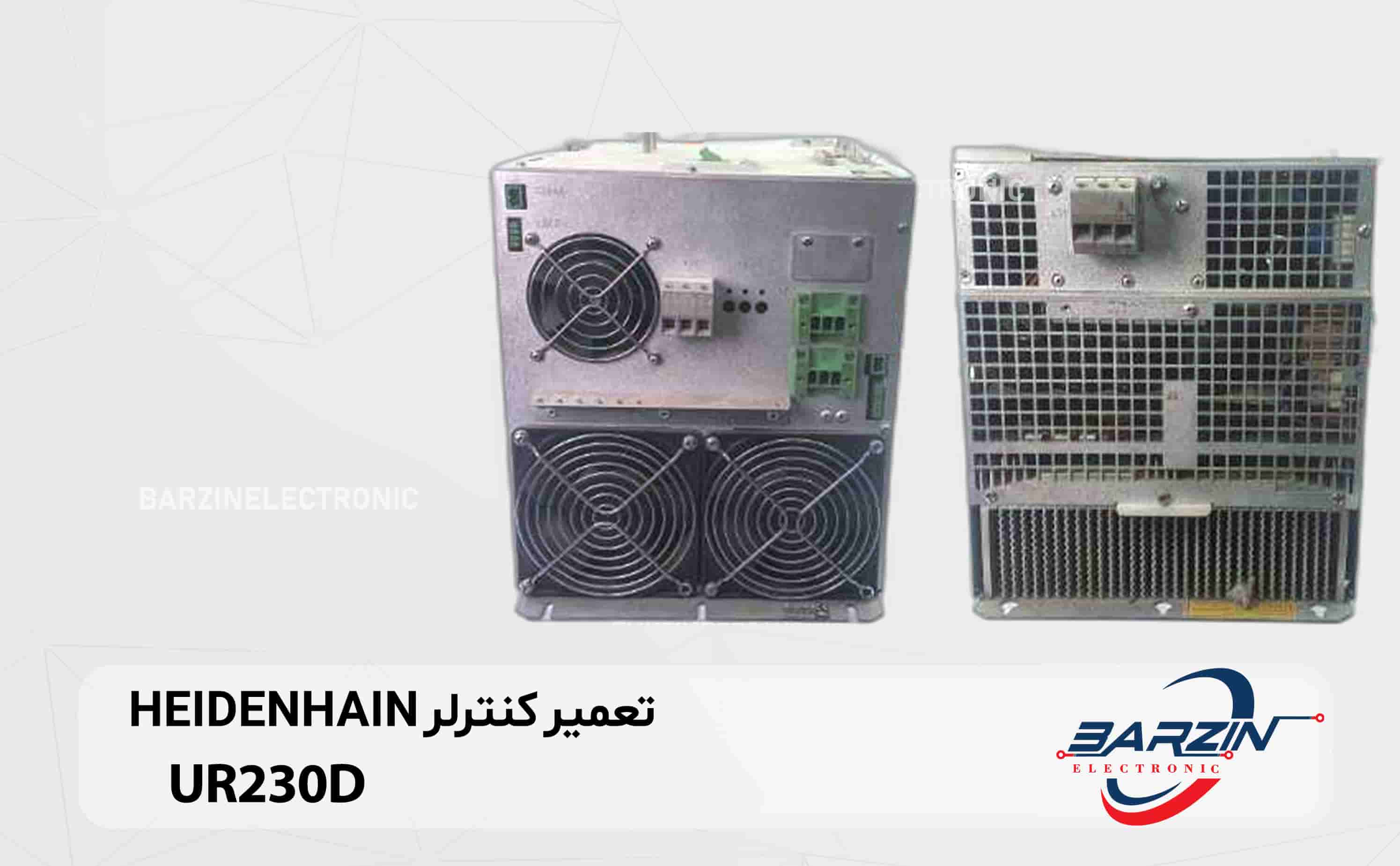

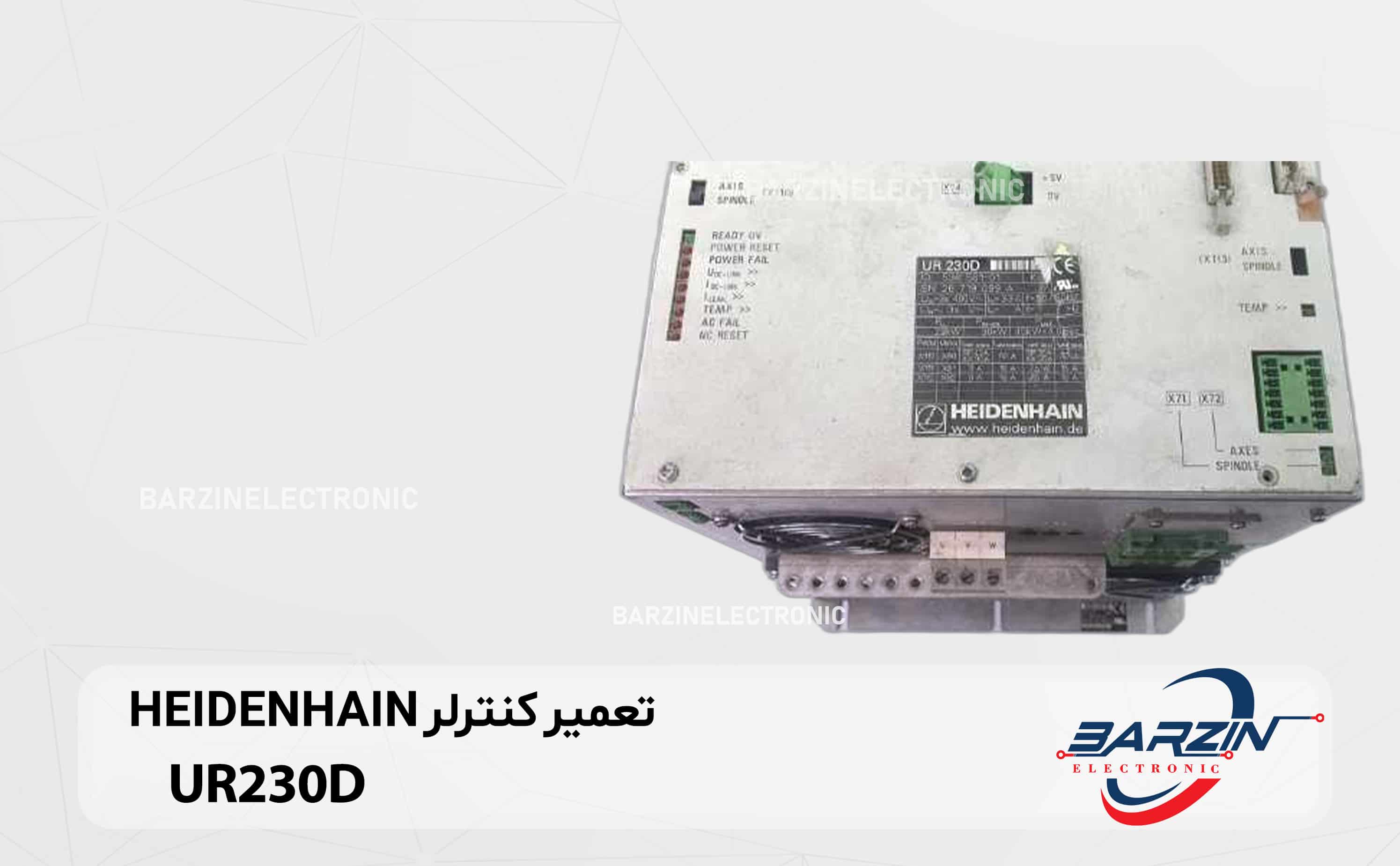

تعمیر کنترلر HEIDENHAIN-UR230D

معرفی کنترلر HEIDENHAIN UR230D

کنترلر HEIDENHAIN UR230D یک درایو/اینورتر کامپکت (Compact Inverter) ساخت شرکت معتبر HEIDENHAIN آلمان است که معمولاً در سیستم‌های CNC، ماشین‌آلات چند محوره و کاربردهای صنعتی با چند محور کنترلی به‌کار می‌رود.

این محصول نقش یک کنترلر قدرت موتور (servo/axis & spindle drive) را دارد و می‌تواند به‌صورت مستقیم برای کنترل شبه محور‌ها و اسپیندل‌ها در ماشین‌های سنگین و متوسط استفاده شود.

اهمیت کنترل درایو (Drive) در سیستم‌های CNC و اتوماسیون

کنترلرهای درایو مثل UR230D، وظیفه دارند توان الکتریکی مناسب را برای چند موتور/اسپیندل فراهم کنند و در عین حال با کنترل دقیق جریان و فرکانس، حرکت و سرعت محورها را تثبیت کنند.
این عملکرد باعث:

• پایدار ماندن خط تولید

• افزایش دقت حرکت

• کاهش لرزش و خطای مکانیکی

• افزایش عمر مکانیک و برق

می‌شود — خصوصاً در ماشین‌های CNC که دقت میلی‌متری اهمیت دارد.

کاربردهای UR230D

کنترلر UR230D در سیستم‌های زیر کاربرد دارد:

✔ ماشین‌های CNC چند محوره
✔ مراکز ابزار دقیق و تراش
✔ دستگاه‌های Milling/Grinding
✔ سیستم‌های رباتیک محورهای چندگانه
✔ خطوط تولید اتوماسیون صنعتی
(مهندسی، رباتیک، بسته‌بندی و …)

این نوع کنترلر معمولاً در تابلوهای کنترل Motion نصب می‌شود تا فرمان‌ها را از کنترلر اصلی (PLC یا TNC) دریافت و خروجی مناسب به موتور/اسپیندل بدهد.

دیتا شیت (مشخصات فنی) — UR230D

در ادامه مهم‌ترین اطلاعات فنی در قالبی ساده آمده است:

🔹 نوع محصول: Compact Inverter / Regerative Drive
🔹 مدل: UR230D (ID‑NR 536561‑01)

📌 مشخصات اصلی:

👉 توجه: UR230D از نوع اینورتر / درایو رجنراتیو (Regenerative) است؛ یعنی توان اضافی را می‌تواند به شبکه بازگرداند (تنظیم انرژی) — امکانی ضروری در کاربردهای CNC سنگین.

ساختار و اجزای کنترلر

کنترلر UR230D شامل بخش‌های زیر است:

1. واحد قدرت (Power Module)

• مدیریت جریان بالا برای چند محور و اسپیندل

• حفاظت در برابر اضافه‌بار و حرارت

2. سیستم خنک‌کننده داخلی

• خنک‌کاری بدون نیاز به فن بیرونی

• مناسب نصب در تابلوها (IP20 یا بالاتر بسته به نصب)

3. بخش ورودی/خروجی (I/O)

• دریافت فرمان از PLC/TNC

• ارسال سیگنال‌های حفاظتی و تشخیصی

4. واحد مانیتورینگ و تشخیص خطا

• تشخیص اضافه‌جریان

• تشخیص قطع‌و‌وصل مراحل قدرت

• گزارش خطاهای حفاظتی

اصول عملکرد UR230D

این کنترلر وظیفه دارد:

🔹 جریان و ولتاژ مناسب را برای موتور/اسپیندل تامین کند
🔹 وضعیت راه‌اندازی/ترمز و تغییر جهت را کنترل کند
🔹 در صورت نیاز، انرژی اضافی را به شبکه بازگرداند (regen)

کنترل این عملیات معمولاً به‌صورت خودکار و با منطق داخلی انجام می‌شود، ولی می‌توان پارامترها را از طریق کنترل بالادستی (PLC یا CNC) تنظیم کرد.

مزایا و معایب

مزایا

✨ پایداری بالا در بارهای چندگانه و کاربردهای CNC
✨ بازده انرژی بهتر به دلیل عملکرد regen
✨ عملکرد چند محوره (دو محور + اسپیندل)
✨ طراحی صنعتی و قابل تعمیر

معایب

🔹 وزن و ابعاد نسبتاً بالا — نیاز به تابلو بزرگ
🔹 نصب و پیکربندی تخصصی لازم است
🔹 اگر دسترسی به دیتا شیت کامل نداشته باشید، پارامترها سخت قابل تنظیم‌اند (نیاز به مستندات حرفه‌ای)

خطاهای رایج و کدهای خطا (تشخیصی)

درایوهای UR230D معمولاً خطاها را به‌صورت کدهای تشخیصی گزارش می‌دهند (بسته به پنل و سیستم CNC). بخش‌های زیر نمونه خطاهای رایج هستند:

💡 توجه: کدهای واقعی بسته به سیستم کنترل بالادستی (CNC یا PLC) ممکن است متفاوت باشند — این‌ها نمونه رایج در سیستم‌های Drives/Invertor هستند.

نصب، راه‌اندازی و راهنمای پیکربندی

مراحل کلی

1. بررسی مکان نصب و تهویه

2. اتصال به شبکه 3‌فاز

3. اتصال فرمان‌ها به PLC/CNC

4. تنظیم پارامترهای جریان/ولتاژ

5. اجرای تست بدون بار

6. آزمایش عملکرد در بار واقعی

نگهداری و سرویس

برای افزایش عمر مفید UR230D:

✅ بررسی دوره‌ای کانکتورها
✅ اطمینان از جریان هوای کافی
✅ پاک‌سازی از گردوغبار
✅ چک کردن ارتباط با سیستم CNC/PLC

کاربردهای صنعتی UR230D

🔹 ماشین‌های CNC چند محوره در صنایع فلزکاری
🔹 سیستم‌های Milling و Grinding
🔹 خطوط رباتیک با محورهای چندگانه
🔹 تجهیزات سنگین خودروسازی و ساخت قالب

جمع‌بندی

کنترلر HEIDENHAIN UR230D یک درایو/اینورتر صنعتی قدرتمند برای کنترل محور و اسپیندل در ماشین‌های CNC و خطوط صنعتی است.
این محصول با قدرت نامی حدود 22 kW و قابلیت handling چند محور، مناسب پروژه‌های متوسط تا سنگین است و با طراحی مقاوم و امکانات تشخیصی، عملکرد قابل اعتمادی ارائه می‌دهد.
