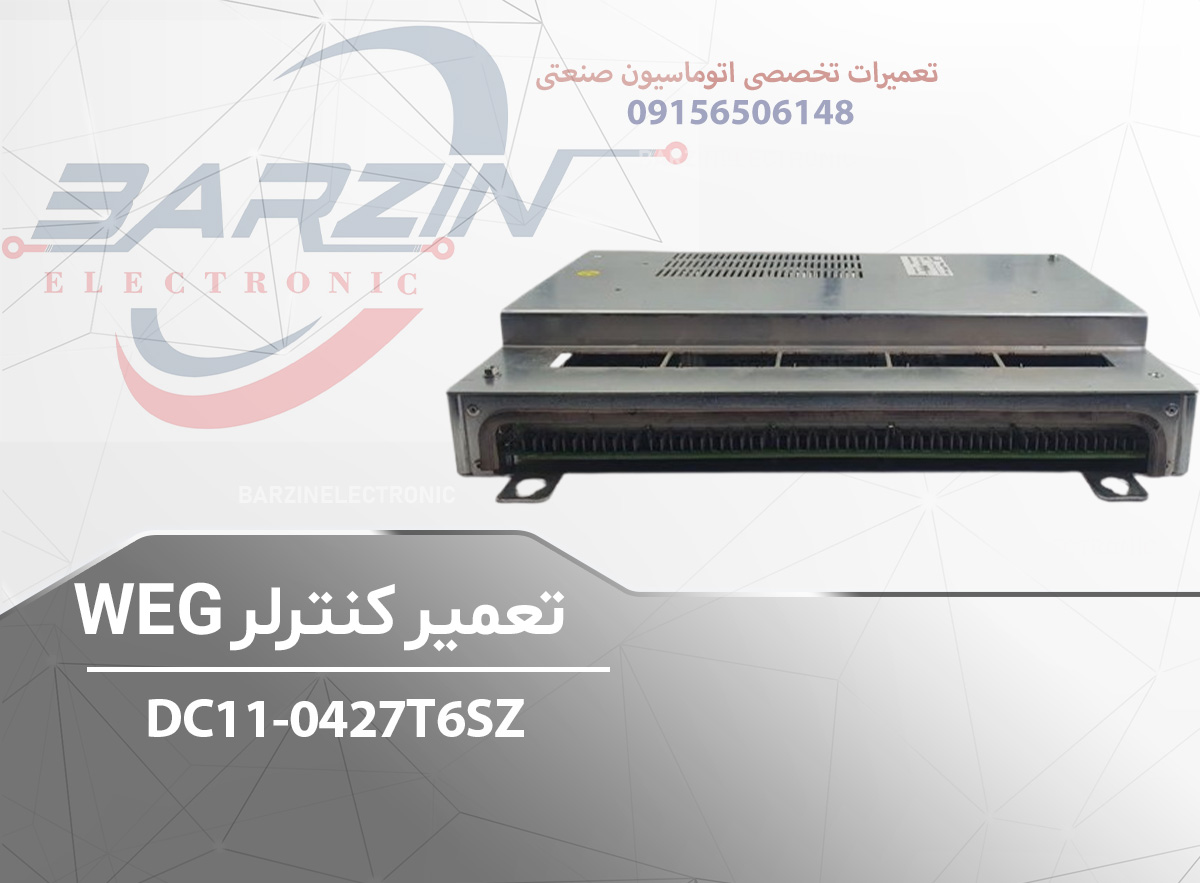

تعمیر کنترلر WEG-DC11-0427T6SZ

۱. معرفی کلی کنترلر WEG-DC11-0427T6SZ

کنترلر WEG DC11-0427T6SZ یکی از درایوهای کنترل دور موتور DC شرکت WEG است که در رده‌ی درایوهای صنعتی برای کنترل سرعت، گشتاور و جهت چرخش موتورهای جریان مستقیم طراحی شده است.
این کنترلر در سری DC11 قرار می‌گیرد که عموماً برای کاربردهای صنعتی سنگین، نیمه‌سنگین و پیوسته مورد استفاده قرار می‌گیرند؛ جایی که دقت کنترل، پایداری و قابلیت اطمینان اهمیت بالایی دارد.

درایوهای DC11 از مدولاسیون ولتاژ آرماتور و کنترل جریان میدان برای تنظیم سرعت موتور DC استفاده می‌کنند و به‌طور گسترده در خطوط تولید، نوار نقاله‌ها، اکسترودرها، آسانسورها، جرثقیل‌ها و ماشین‌آلات صنعتی قدیمی‌تر به‌کار رفته‌اند.

مدل 0427T6SZ نشان‌دهنده‌ی:

• رنج جریان و توان مشخص

• نوع تغذیه

• ساختار کنترلی خاص این نسخه
  می‌باشد که مستقیماً روی فرآیند تعمیر و عیب‌یابی آن تأثیر می‌گذارد.

۲. نقش کنترلر DC11 در سیستم‌های صنعتی

کنترلر WEG DC11 نقش مغز کنترلی موتور DC را در سیستم صنعتی ایفا می‌کند. وظایف اصلی آن عبارت‌اند از:

• کنترل سرعت موتور DC با دقت بالا

• تنظیم جریان آرماتور برای جلوگیری از اضافه‌بار

• کنترل گشتاور در شرایط بار متغیر

• حفاظت از موتور و سیستم قدرت

• دریافت فرمان از:

  • PLC

  • پتانسیومتر

  • ورودی آنالوگ (0–10V / 4–20mA)

• ارسال وضعیت خطا و آلارم به سیستم کنترلی

در بسیاری از کارخانه‌ها، خرابی این کنترلر مساوی است با توقف کامل خط تولید؛ به همین دلیل تعمیر اصولی آن اهمیت بسیار بالایی دارد.

۳. ساختار و اجزای اصلی کنترلر DC11

۳-۱. بخش قدرت (Power Section)

این بخش وظیفه‌ی تأمین و کنترل انرژی موتور را بر عهده دارد و شامل:

• تریستورها (SCR)

• پل یکسوساز کنترل‌شده

• چوک‌های فیلتر

• خازن‌های قدرت

• ترانس تغذیه داخلی

📌 بیشترین خرابی‌های سخت‌افزاری معمولاً در این بخش رخ می‌دهد.

۳-۲. بخش کنترلی و پردازشی

این بخش شامل:

• برد کنترل (Control Board)

• آی‌سی‌های کنترلی

• مدارهای فیدبک سرعت و جریان

• ورودی‌های فرمان

• مدارهای حفاظت

بخش کنترلی وظیفه‌ی پردازش اطلاعات سنسورها و صدور فرمان مناسب به بخش قدرت را دارد.

۳-۳. بخش حفاظتی

سیستم حفاظتی DC11 شامل:

• حفاظت اضافه جریان

• حفاظت اضافه ولتاژ

• حفاظت حرارتی

• حفاظت اتصال کوتاه

• حفاظت خطای فیدبک

فعال شدن هر کدام از این حفاظت‌ها منجر به Trip یا توقف درایو می‌شود.

۴. مشخصات فنی WEG-DC11-0427T6SZ (Datasheet)

جدول مشخصات فنی

۵. اصول عملکرد کنترلر DC11

فرآیند کاری کنترلر به‌صورت زیر است:

1. دریافت فرمان سرعت از اپراتور یا PLC

2. تبدیل فرمان به سیگنال کنترلی

3. تنظیم زاویه آتش تریستورها

4. کنترل ولتاژ DC آرماتور

5. پایش جریان و فیدبک سرعت

6. اعمال حفاظت در شرایط غیرعادی

هرگونه اختلال در این زنجیره باعث بروز خطا یا توقف درایو می‌شود.

۶. عیب‌یابی و تعمیر کنترلر WEG DC11

مراحل اصولی تعمیر:

1. بازرسی ظاهری

   • سوختگی

   • بوی غیرعادی

   • بادکردگی خازن‌ها

2. بررسی تغذیه

   • ولتاژ ورودی

   • ترانس داخلی

   • فیوزها

3. بررسی بخش قدرت

   • تست تریستورها

   • بررسی پل یکسوساز

   • اندازه‌گیری نشتی

4. بررسی برد کنترل

   • تست آی‌سی‌ها

   • بررسی فیدبک

   • کالیبراسیون

5. تست نهایی با موتور

۷. مزایا و معایب کنترلر DC11

جدول مزایا

جدول معایب

۸. خطاهای رایج و کد خطاها + راهکارها

جدول خطاهای متداول

۹. نصب و راه‌اندازی پس از تعمیر

• تنظیم پارامترهای جریان و سرعت

• کالیبراسیون فیدبک

• تست بدون بار

• تست با بار تدریجی

• مانیتورینگ دما و جریان

۱۰. نگهداری و افزایش عمر DC11

• سرویس دوره‌ای هر ۶ ماه

• تمیزکاری فن و هیت‌سینک

• بررسی کابل‌های قدرت

• ذخیره پارامترها

• استفاده از تهویه مناسب تابلو

۱۱. جمع‌بندی نهایی

کنترلر WEG-DC11-0427T6SZ یک درایو DC صنعتی قدرتمند و قابل‌اعتماد است که با وجود قدیمی بودن تکنولوژی، همچنان در بسیاری از خطوط تولید نقش حیاتی دارد.
تعمیر اصولی این درایو شامل شناخت ساختار، بررسی بخش قدرت، عیب‌یابی برد کنترل و تنظیم دقیق پارامترهاست. با سرویس و نگهداری صحیح، این کنترلر می‌تواند سال‌ها بدون مشکل کار کند.
