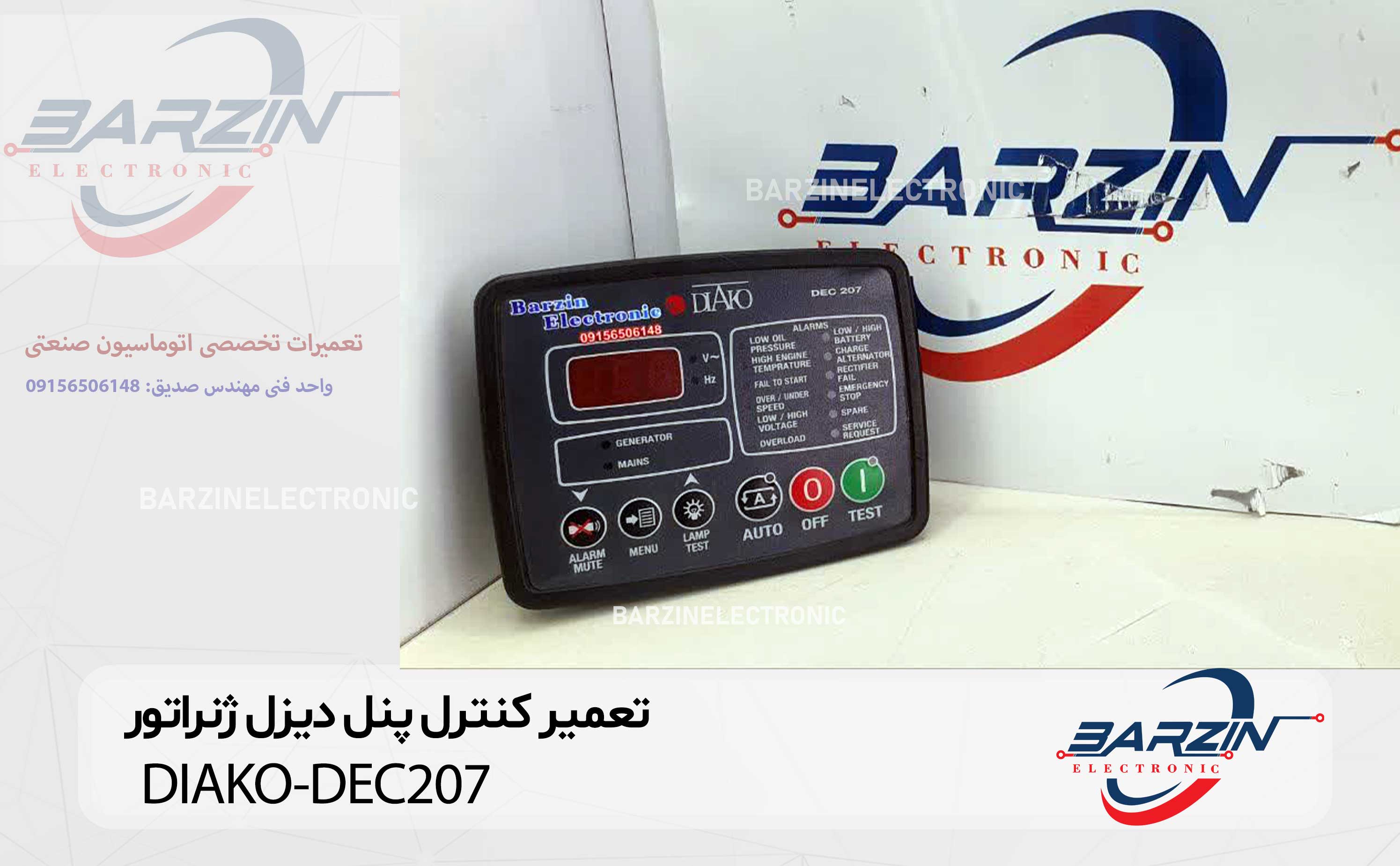

تعمیر تخصصی کنترل پنل دیزل ژنراتور DIAKO DEC207

۱. معرفی کلی محصول

کنترل پنل DEC207 از برند DIAKO یک ماژول کنترل و اتوماسیون دیزل ژنراتور (Genset Controller) است که برای مدیریت روشن/خاموش شدن، مانیتورینگ پارامترها و حفاظت از دیزل ژنراتور طراحی شده است.

این کنترلر در دسته پنل‌های AMF (Automatic Mains Failure) قرار می‌گیرد و وظیفه دارد در زمان قطع برق شهر، ژنراتور را به‌صورت خودکار وارد مدار کرده و پس از بازگشت برق، آن را خاموش کند.

📌 این مدل مشابه کنترلرهای کلاس صنعتی مانند DKG و SmartGen بوده و در تابلوهای ATS و ژنراتورهای صنعتی کاربرد گسترده دارد.

۲. نقش کنترل پنل در دیزل ژنراتور

کنترلر DEC207 مغز سیستم ژنراتور است و وظایف زیر را انجام می‌دهد:

• استارت و استاپ اتوماتیک موتور
• کنترل وضعیت برق شهر (Mains)
• کنترل ولتاژ و فرکانس ژنراتور
• مدیریت بار (Load Transfer)
• حفاظت کامل موتور و آلترناتور
• نمایش خطاها و آلارم‌ها

📌 بدون کنترلر، ژنراتور فقط به‌صورت دستی قابل راه‌اندازی است.

۳. ساختار و اجزای اصلی کنترل پنل DEC207

۳-۱. برد پردازش مرکزی (CPU Board)

• پردازش سیگنال‌های ورودی
• اجرای منطق استارت/استاپ
• کنترل تایمرها

۳-۲. ورودی‌های دیجیتال (Digital Inputs)

• سنسور روغن
• دمای آب
• وضعیت برق شهر
• استارت خارجی

۳-۳. خروجی‌ها (Relays / Outputs)

• استارت موتور
• شیر سوخت
• کنتاکتور ژنراتور
• کنتاکتور برق شهر

۳-۴. سنسورها

• سنسور فشار روغن
• سنسور دما
• سنسور دور موتور

۳-۵. نمایشگر و LEDها

• نمایش ولتاژ
• نمایش فرکانس
• LED وضعیت RUN/STOP/FAULT

۴. جدول مشخصات فنی (دیتاشیت)

۵. اصول عملکرد کنترلر

فرآیند عملکرد DEC207:

1. مانیتور برق شهر (Mains)
2. تشخیص قطع برق
3. ارسال فرمان استارت به ژنراتور
4. بررسی ولتاژ و فرکانس ژنراتور
5. وصل بار (Load Transfer)
6. در زمان بازگشت برق → انتقال به شبکه
7. خاموش کردن ژنراتور

📌 این سیکل به‌صورت کاملاً اتوماتیک انجام می‌شود.

۶. کاربردهای رایج

• دیزل ژنراتورهای صنعتی
• بیمارستان‌ها
• ساختمان‌های تجاری
• کارخانجات
• سیستم‌های اضطراری برق

۷. مزایا و معایب

جدول مزایا

جدول معایب

۸. خطاهای رایج و راهکارها

جدول عیب‌یابی

۹. جدول کد خطاهای رایج DEC207

📌 این کنترلر ممکن است بسته به نسخه، کدهای متفاوتی داشته باشد اما خطاهای رایج مشابه کنترلرهای ژنراتور هستند:

۱۰. فرآیند تخصصی تعمیرات

مراحل تعمیر حرفه‌ای:

1. بررسی ظاهری برد (سوختگی، ترک)
2. تست تغذیه 12/24V
3. بررسی رله‌ها
4. تست ورودی سنسورها
5. تست خروجی استارت
6. بررسی آی‌سی کنترل
7. تست عملکرد روی ژنراتور

ابزارهای مورد نیاز:

• مولتی‌متر
• منبع تغذیه DC
• تستر رله
• سیمولاتور سنسور

۱۱. مشکلات رایج در تعمیرات

• خرابی رله استارت
• سوختن آی‌سی کنترل
• خطای سنسور روغن
• نویز در ورودی‌ها
• خرابی مسیر تغذیه

📌 رایج‌ترین خرابی: رله‌ها و مسیر تغذیه برد

۱۲. نصب و راه‌اندازی اصولی

• استفاده از ارت استاندارد
• کابل‌کشی شیلددار
• جلوگیری از نویز
• تنظیم صحیح سنسورها
• تست قبل از بهره‌برداری

۱۳. نگهداری و سرویس

• بررسی دوره‌ای باتری
• تست رله‌ها
• بررسی سنسورها
• تمیزکاری تابلو
• تست عملکرد ماهانه

۱۴. نکات افزایش عمر دستگاه

• استفاده از UPS برای کنترلر
• جلوگیری از نوسان برق
• نصب در محیط خشک
• سرویس دوره‌ای تابلو ATS

۱۵. جمع‌بندی نهایی

کنترل پنل DIAKO DEC207 یک سیستم کنترلی مهم برای مدیریت دیزل ژنراتورهای صنعتی است که با قابلیت کنترل اتوماتیک، حفاظت موتور و مدیریت بار، نقش حیاتی در سیستم برق اضطراری دارد.

با وجود ساختار نسبتاً ساده‌تر نسبت به برندهای پیشرفته‌تر، این کنترلر همچنان در صنعت کاربرد دارد و تعمیر آن به دلیل حساسیت در بخش رله‌ها و مدار تغذیه نیازمند تخصص الکترونیک صنعتی است.
