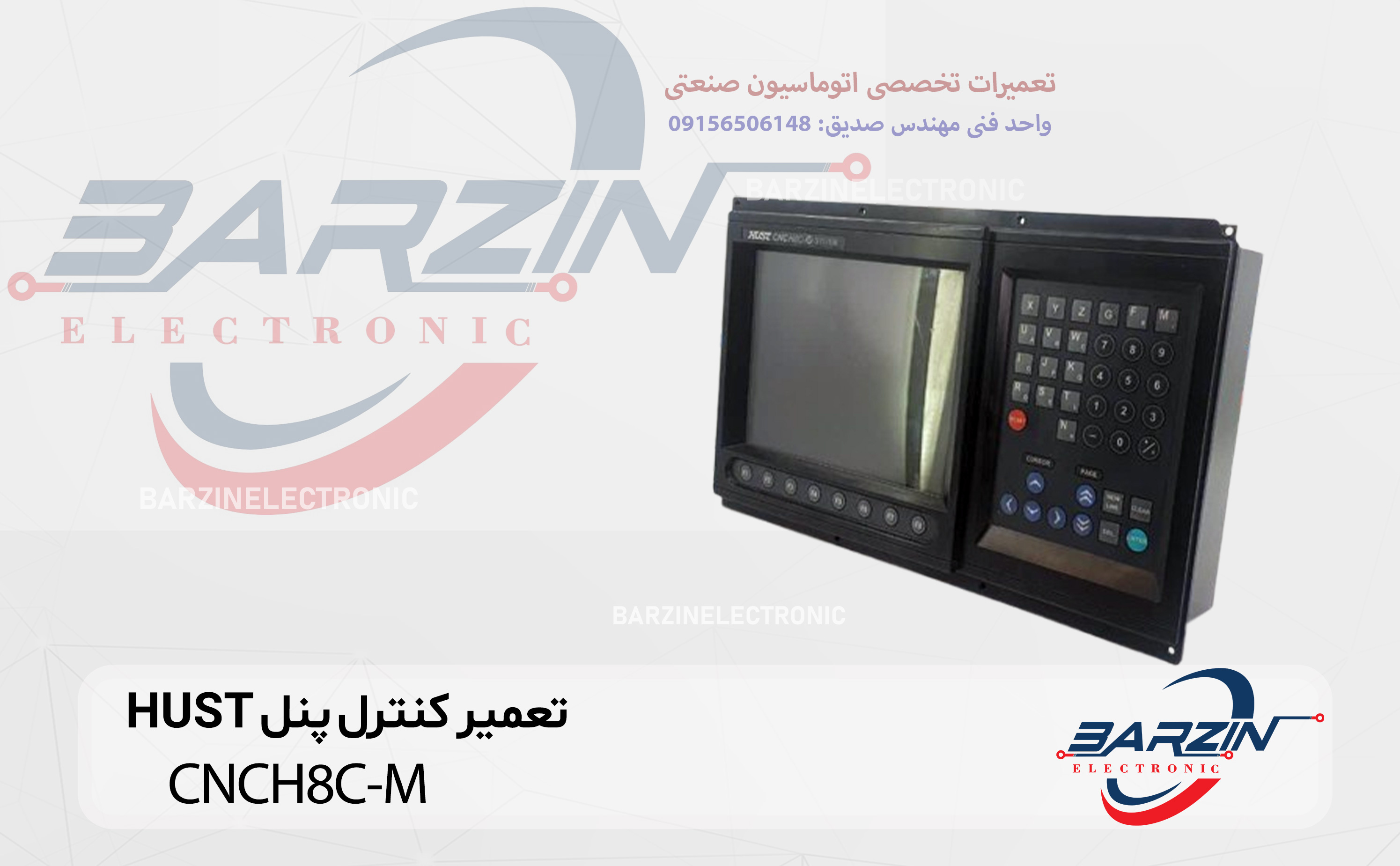

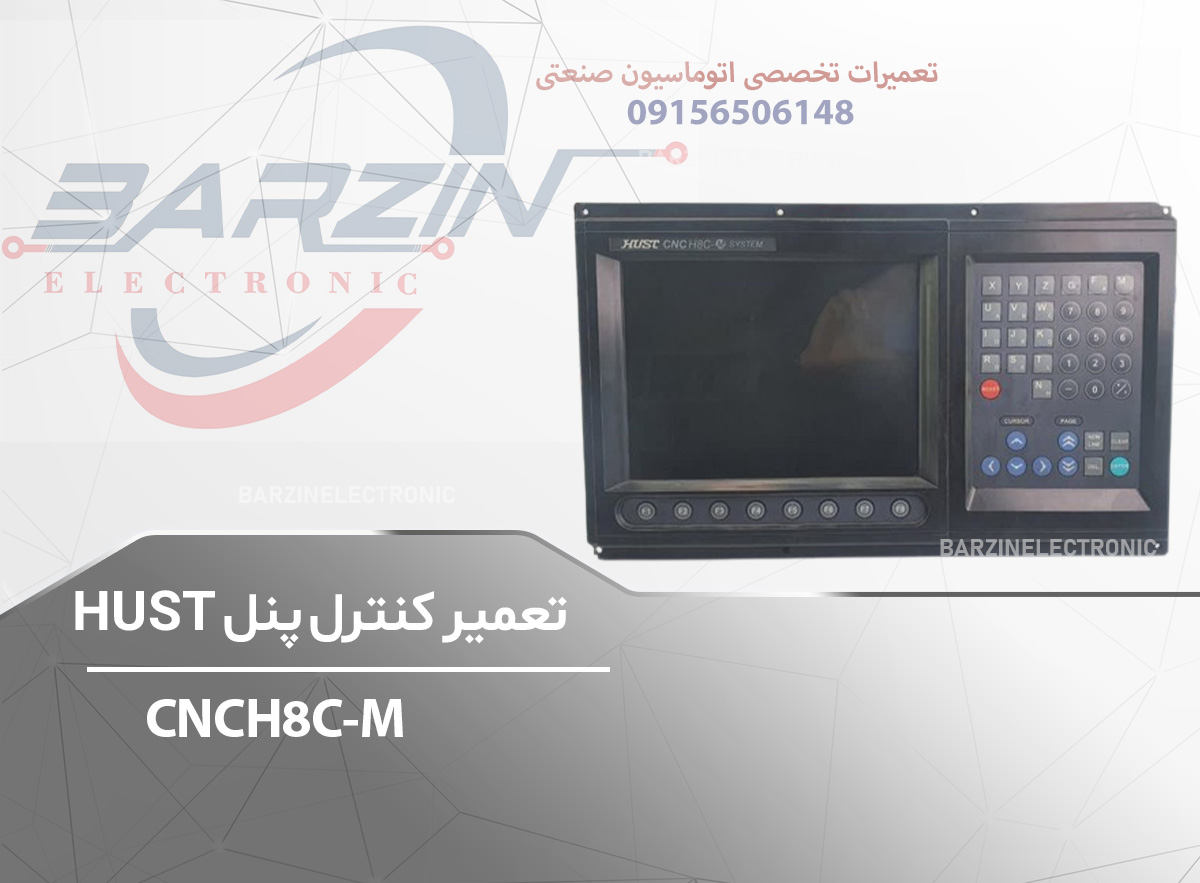

تعمیر کنترل پنل HUST-CNCH8C-M

۱. معرفی کلی کنترل پنل HUST-CNCH8C-M

کنترل پنل HUST-CNCH8C-M یکی از پنل‌های کنترلی مورد استفاده در سیستم‌های CNC ساخت HUST (Huazhong University of Science & Technology) است. این پنل به‌عنوان واحد رابط اپراتور (Operation Panel) در کنار کنترلر اصلی CNC عمل می‌کند و وظیفه دریافت دستورات اپراتور، نمایش وضعیت ماشین و ارسال فرمان‌ها به کنترلر را بر عهده دارد.

این پنل معمولاً در دستگاه‌های CNC فرز، تراش و ماشین‌آلات صنعتی نیمه‌سنگین و سنگین استفاده می‌شود و شامل کلیدهای فیزیکی، نمایشگر، برد الکترونیکی داخلی و رابط ارتباطی با کنترلر CNC است.

۲. نقش کنترل پنل HUST-CNCH8C-M در سیستم CNC

کنترل پنل بخشی حیاتی از سیستم CNC محسوب می‌شود و بدون عملکرد صحیح آن، اپراتور عملاً امکان کار با دستگاه را نخواهد داشت.

وظایف اصلی پنل:

• ارسال فرمان‌های حرکتی (Start / Stop / Reset)

• کنترل حالت‌های کاری (Manual / Auto / MDI)

• تنظیم سرعت اسپیندل و فید

• نمایش وضعیت خطاها و آلارم‌ها

• دریافت ورودی از کلیدها و سوییچ‌ها

• ارتباط مستقیم با برد اصلی CNC

خرابی این پنل می‌تواند باعث از کار افتادن کامل دستگاه حتی با سالم بودن کنترلر اصلی شود.

۳. ساختار و اجزای اصلی پنل HUST-CNCH8C-M

۳-۱. بخش ظاهری و اپراتوری

• کلیدهای فیزیکی صنعتی (Push Button)

• کلید اضطراری (Emergency Stop)

• کلیدهای انتخاب حالت کاری

• چراغ‌های LED وضعیت

• قاب فلزی یا صنعتی مقاوم

۳-۲. برد الکترونیکی داخلی

برد اصلی پنل شامل بخش‌های زیر است:

• میکروکنترلر یا IC پردازشی

• مدار اسکن کلیدها

• درایور LED و نمایشگر

• مدار تغذیه (DC-DC / رگولاتور)

• کانکتور ارتباطی با CNC

۳-۳. رابط ارتباطی با کنترلر CNC

معمولاً ارتباط پنل با کنترلر HUST از طریق:

• کابل فلت صنعتی

• RS-232 / RS-485

• یا رابط اختصاصی HUST

انجام می‌شود.

۴. مشخصات فنی کنترل پنل HUST-CNCH8C-M (Datasheet)

جدول مشخصات فنی

۵. اصول عملکرد کنترل پنل

عملکرد پنل به این صورت است:

1. اپراتور کلید یا فرمانی را فعال می‌کند

2. سیگنال الکتریکی به برد داخلی ارسال می‌شود

3. میکروکنترلر پنل فرمان را پردازش می‌کند

4. دستور به کنترلر CNC منتقل می‌شود

5. پاسخ کنترلر به‌صورت LED یا نمایشگر نمایش داده می‌شود

هرگونه اختلال در این زنجیره باعث بروز خطا در عملکرد دستگاه می‌شود.

۶. عیب‌یابی و تعمیر کنترل پنل HUST-CNCH8C-M

۶-۱. خرابی‌های رایج سخت‌افزاری

• از کار افتادن کلیدها

• سوختن برد تغذیه

• قطعی مسیرهای PCB

• خرابی LED یا نمایشگر

• سولفاته شدن کانکتورها

۶-۲. خرابی‌های ارتباطی

• قطع ارتباط پنل با CNC

• نویز الکتریکی

• خرابی کابل رابط

• تنظیم نادرست پورت ارتباطی

۷. مزایا و معایب پنل HUST-CNCH8C-M

جدول مزایا

جدول معایب

۸. خطاهای رایج، علائم و راهکارهای تعمیر

جدول خطاها و راهکارها

۹. مراحل استاندارد تعمیر پنل

1. بررسی ولتاژ ورودی

2. تست سلامت کلیدها

3. بررسی برد تغذیه

4. تست کانکتورها

5. تعویض قطعات معیوب

6. تست نهایی روی دستگاه CNC

۱۰. نکات مهم نگهداری و افزایش عمر پنل

• جلوگیری از ورود گردوغبار

• بررسی دوره‌ای کابل‌ها

• استفاده از ارت مناسب

• جلوگیری از شوک الکتریکی

• تمیزکاری با اسپری مخصوص الکترونیک

۱۱. جمع‌بندی نهایی

کنترل پنل HUST-CNCH8C-M یکی از اجزای حیاتی سیستم CNC است که خرابی آن می‌تواند باعث توقف کامل دستگاه شود. خوشبختانه این پنل از نظر ساختار تعمیرپذیر بوده و بسیاری از مشکلات آن با عیب‌یابی اصولی، تعویض قطعات و اصلاح ارتباطات قابل رفع است. آشنایی با ساختار داخلی، خطاهای رایج و روش‌های تعمیر، نقش مهمی در کاهش هزینه‌های نگهداری و افزایش بهره‌وری دستگاه CNC دارد.
