درباره کنترل پنل SIEMENS TD 390

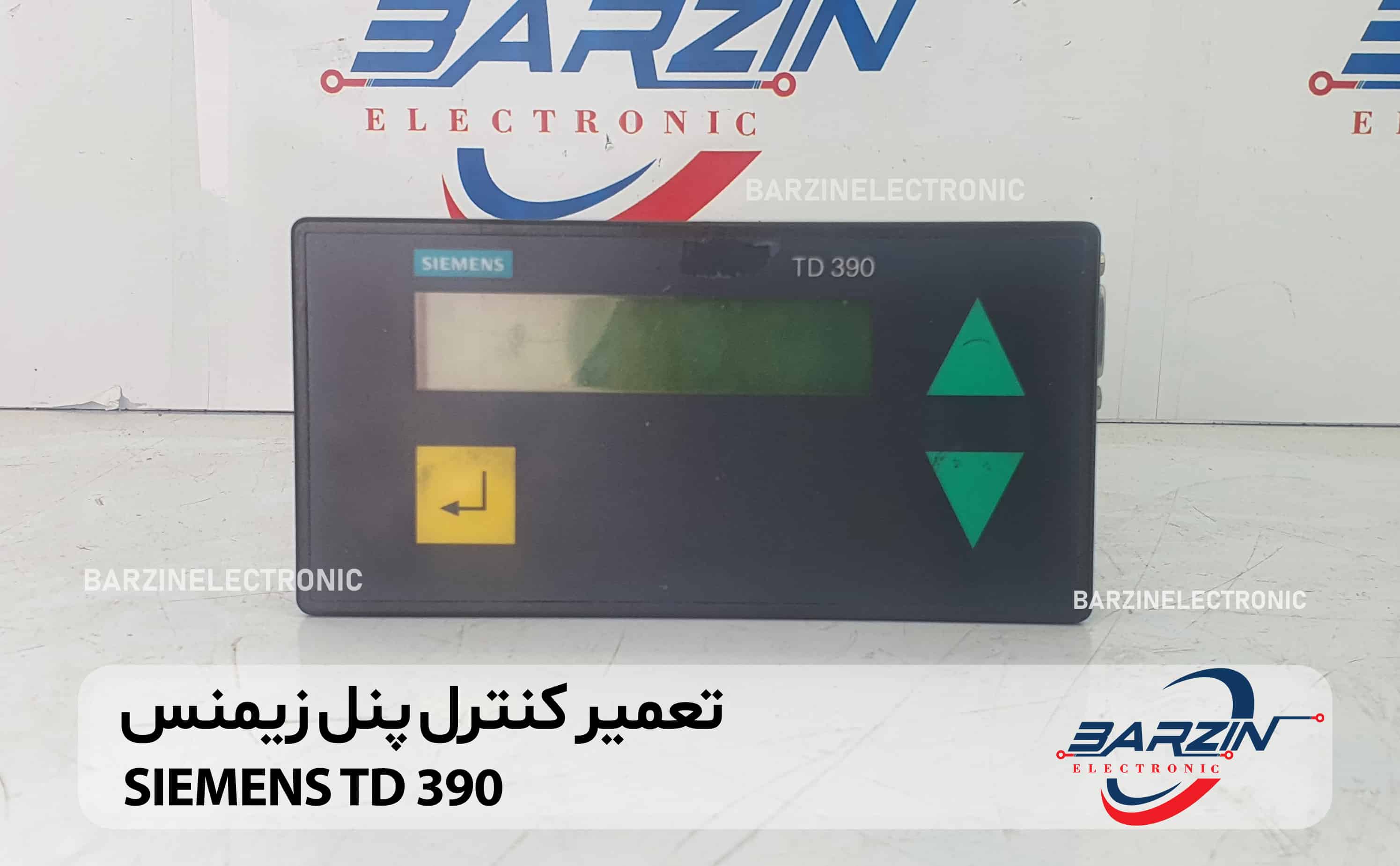

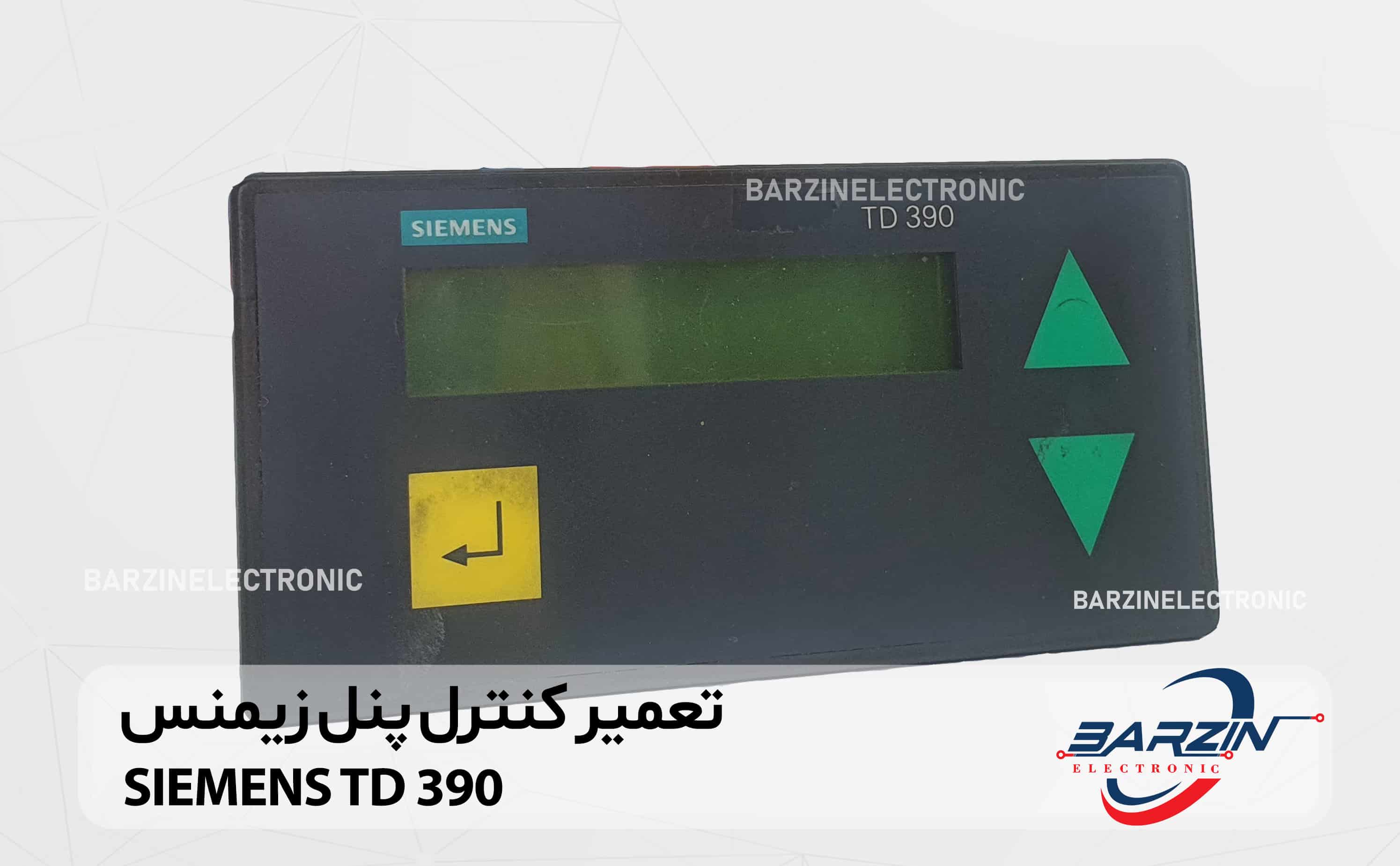

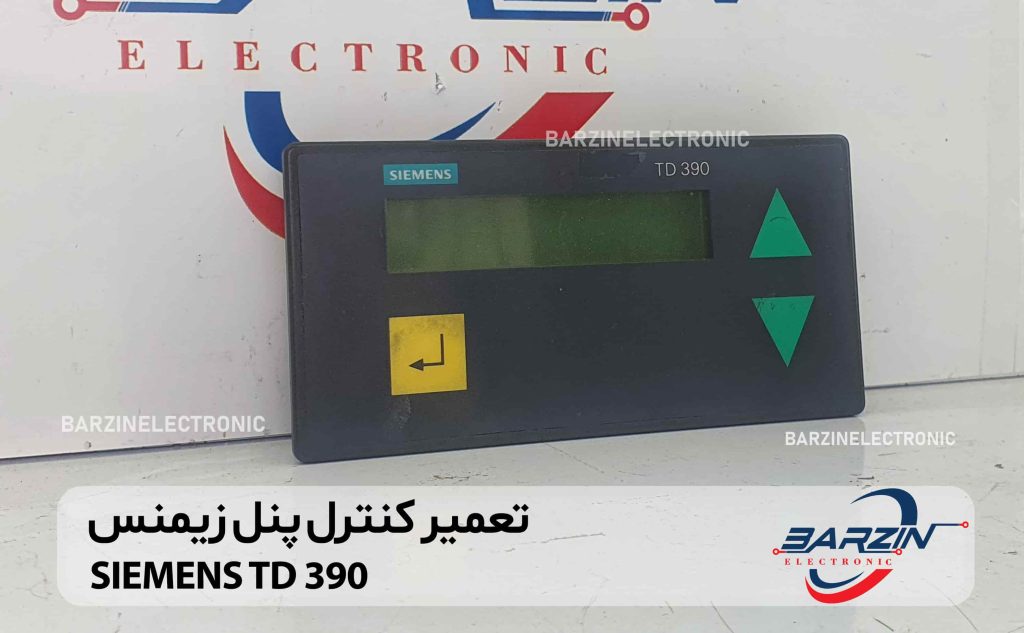

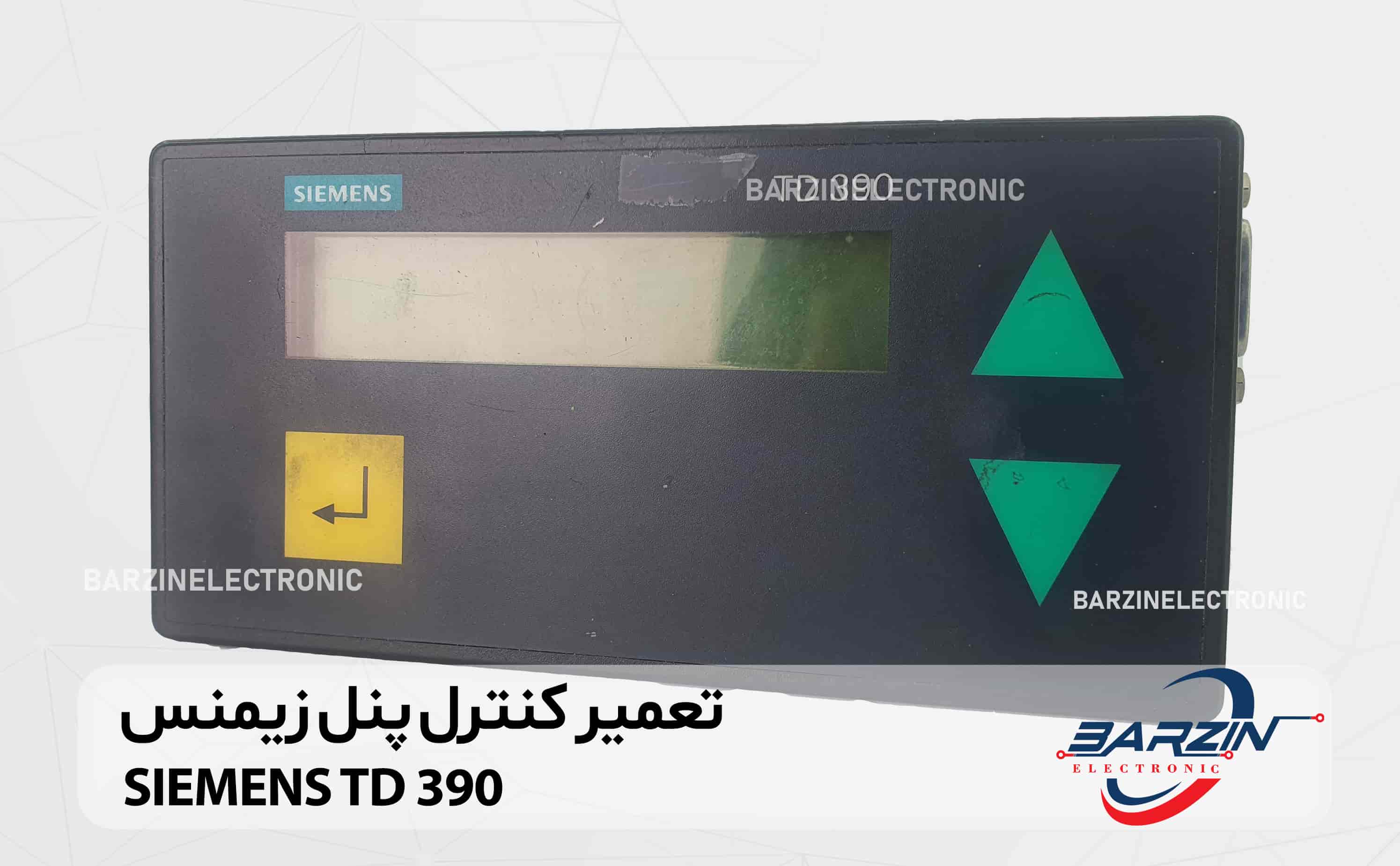

دستگاه Siemens TD 390 به‌عنوان یک نمایشگر متنی (Text Display) از خانواده محصولاتی است که برای سیستم‌های اتوماسیون صنعتی سری SIMATIC S5 طراحی شده‌اند. این پنل کوچک و جمع‌وجور طراحی شده تا در محیط‌های صنعتی و در کنار کنترل‌کننده‌های S5 نصب شود و پیام‌های متنی مرتبط با وضعیت سیستم یا پارامترهای عملیاتی را به نمایش گذارد. طراحی TD 390 به گونه‌ای است که نصب آن ساده بوده و بدون نیاز به فریم یا تجهیزات جانبی پیچیده می‌توان آن را روی درب تابلو یا پنل نصب کرد. درون آن یک نمایشگر LCD دوخطی با قابلیت نمایش تا ۲۰ نویسه در هر خط قرار دارد و دارای نور پس‌زمینه LED است که خواندن پیام‌ها را در شرایط نوری متفاوت تسهیل می‌کند. این دستگاه در دو حالت نمایش فعالیت می‌کند؛ حالت استاندارد که دو پیام را در دو خط جدا نمایش می‌دهد و حالت گسترش یافته که تنها یک متن را در کل صفحه نمایش می‌دهد و به‌روز رسانی آن هر بار هر دو خط را پاک می‌کند. ابعاد فیزیکی آن تقریباً ۱۴۴ در ۷۲ در ۲۷ میلی‌متر است و وزن آن در حدود ۲۵۰ گرم است. توان مصرفی آن محدود بوده و با تغذیه ۲۴ ولت DC کار می‌کند و جریان مصرفی معمولی آن حدود ۶۰ میلی‌آمپر و در شرایط بحرانی حداکثر ۹۰ میلی‌آمپر است. این دستگاه دارای درجه محافظت IP65 برای پنل جلویی است که آن را در برابر نفوذ گرد و غبار و رطوبت تا حدی مقاوم می‌سازد در حالی که خود بدنه از نوع IP30 است. TD 390 مقاومتی متوسط در برابر ارتعاشات و شوک‌های مکانیکی دارد و استانداردهای قابل قبولی در زمینه تأثیرات الکترومغناطیسی و پایداری الکتریکی گذرانده است. همچنین در ساخت آن از تکنولوژی ضدسورژ (Surge protection) داخلی خبری نیست و در صورت استفاده در محیط‌های پرنوسان، بهتر است یک محافظ ولتاژ کمکی در مدار تغذیه نصب شود ادعای مشخصاتی چون رنگ پس‌زمینه قابل تنظیم، رزولوشن ۳۲۰ × ۲۴۰ و پورت‌های RJ45 یا پشتیبانی از Modbus TCP/IP در برخی منابع دیده می‌شود اما لازم است تأیید یا رد شود، چرا که ممکن است مربوط به مدل‌های مدرن‌تر یا اشتباهات ناشی از ترجمه یا ترکیب اطلاعات غیرمرتبط باشد.

درخصوص کاربردهای این نمایشگر، مهم‌ترین وظیفه آن نمایش پیام‌های ذخیره‌شده در بلوک‌های متنی (Text DB) در CPU های سری S5 است. می‌توان تا ۵ بانک متنی با مجموع حداکثر ۱۲۰ بلوک متنی تهیه کرد و برای هر بلوک یک پرچم (Flag bit) تعریف نمود تا با فعال‌سازی آن توسط برنامه کنترل قابل نمایش شود. این مکانیسم به برنامه‌نویس اجازه می‌دهد تا بر اساس وضعیت سیستم یا وقایع خاص، پیام‌های متغیر یا ثابت را جهت نمایش آماده‌نماید. علاوه بر پیام‌های متنی، این دستگاه می‌تواند مقادیر فرآیندی، تایمرها، شمارنده‌ها و ساعت سیستم را نیز نمایش دهد. در حقیقت هر یک از این نوع داده‌ها به‌وسیله DBهای مشخص به TD 390 منتقل می‌شود و در صورت فعال‌سازی توسط پرچم مربوط، نمایشگر متن یا مقدار مورد نظر را نمایش می‌دهد و حتی در برخی موارد امکان ویرایش مقدار (مثل تنظیم یک تایمر یا شمارنده) نیز از طریق کلیدهای تعبیه‌شده روی دستگاه فراهم است. ساعت سیستم را می‌توان هم مشاهده و هم تنظیم نمود، همچنین آلارم زمانی قابل تعریف دارد و شمارنده عمر کارکرد (Operating Hours) قابل مشاهده و بازنشانی است. برای نمایش متغیرها، باید آن‌ها در محل‌های مخصوص در قالب بلوک‌های متنی گنجانده شده و پرچم‌ها در برنامه Step 5 به صورت صحیح تعریف و فعال شوند.

در مورد زبان نمایش، TD 390 از چند زبان پشتیبانی می‌کند از جمله آلمانی، انگلیسی، فرانسوی، ایتالیایی و اسپانیایی. زبان پیش‌فرض اغلب نسخه‌ها آلمانی است، اما با پیمایش در منوی تنظیمات قابل تغییر است.

قابلیت‌های کلیدی این دستگاه شامل نمایش پیام (تک‌متنی یا دوخطی)، مدیریت و تنظیم تایمر و شمارنده (حداکثر ۲۴ مورد)، نمایش و تنظیم ساعت و آلارم، نمایش و بازنشانی ساعت‌های کاری، همچنین امکان تغییر مقادیر فرآیندی و دیگر پارامترها از طریق منوی “Values Modifiable” است. این توانمندی‌ها در محیط‌های صنعتی با منابع محدود زبان برنامه‌نویسی و رابط گرافیکی حداقلی اهمیت می‌یابد.

نگاهی به نقاط قوت این نمایشگر نشان می‌دهد که طراحی مناسب آن برای نصب مستقیم در تابلوها بدون نیاز به فریم یا شاسی کمکی، یکی از مزایای بارز است. سادگی در استفاده و نگهداری، مقاومت در برابر شرایط سخت محیطی و عدم نیاز به باتری نگهداری از حافظه نیز از دیگر ویژگی‌های مثبت است. مصرف انرژی پایین باعث می‌شود به‌ویژه در تابلوهایی که در آن‌ها محدودیت توان وجود دارد، استفاده‌پذیر باشد. همچنین منطبق بودن با سیستم‌های سری S5 و روش‌های برنامه‌نویسی Step 5 به اپراتورها و تکنسین‌هایی که با این نسل از سیستم‌ها آشنا هستند، امکان نگهداشت و استفاده در هزاران سایت صنعتی را می‌دهد.

اما واضح است که معایبی هم وجود دارد که بیش‌تر ناشی از فناوری قدیمی آن است. اولین و بارزترین نقطه ضعف، محدودیت در قابلیت گرافیکی است که آن را به پنلی کاملاً متنی و با ظرفیت محدود تبدیل کرده که برای بسیاری از کاربردهای مدرن امروزی ناکافی است. پیچیده بودن مدیریت پیام‌ها با نیاز به تعریف دستی DBهای متنی و پرچم‌ها و نبود قابلیت drag‑and‑drop یا طراحی بصری، از دیگر محدودیت‌ها محسوب می‌شود. یافتن قطعات یدکی و پشتیبانی فنی مرتبط به‌ویژه پس از پایان چرخه تولید (Lifecycle) سخت است. بسیاری از مدل‌های TD 390 در سال ۲۰۲۲ یا پیش از آن در چرخه پشتیبانی قرار نداشتند و دیگر تولید یا به‌روز نمی‌شوند. این امر منجر به وابستگی به بازار قطعات دست‌دوم یا شرکای ثالث تعمیر و بازسازی می‌شود که ممکن است هزینه یا زمان‌بری بیشتری برای تأمین قطعه سالم داشته باشند.

در زمینه خرابی‌ها، عوامل متعددی می‌توانند باعث از کار افتادن یا مشکل در عملکرد دستگاه شوند. نقص در منبع تغذیه DC می‌تواند باعث روشن نشدن پنل یا ایجاد نویز در نمایشگر شود. آسیب به رابط TTY یا کابل ارتباطی (معمولاً کابل‌های DB9 یا DB15) نیز ممکن است مانع برقرار شدن ارتباط بین CPU و پنل شود. خرابی نمایشگر LCD یا نور پس‌زمینه ناشی از عوامل محیطی (رطوبت، گرما، فشار مکانیکی یا عمر قطعات) سبب کاهش کیفیت نمایش یا خاموشی کامل پنل خواهد شد. همچنین اگر خود CPU از خانواده S5 دچار مشکل باشد (مثلاً خراب شدن ساعت RTC، DBها یا قسمتی از برنامه Step 5)، ممکن است هیچ داده‌ای برای TD 390 ارسال نشود و به‌نظر برسد که پنل خراب است. در نهایت، نوسانات الکترونیکی یا ESD می‌تواند تراشه‌های حساس داخل دستگاه را از کار بیاندازد، به‌خصوص اگر محافظتی مانند فیوز یا دی‌اسریکتور در مسیر تغذیه وجود ندارد.

از دیگر علل خرابی می‌توان به پایان عمر طبیعی قطعات (یونیت‌های نور پس‌زمینه یا خازن‌ها) اشاره کرد که بعد از چند دهه استفاده ممکن است کیفیت تصویر یا عملکرد را کاهش دهد. عدم وجود باتری داخلی باعث می‌شود در صورت قطع برق، تنظیمات مانند ساعت یا زبان به حالت کارخانه بازگردد. در برخی کاربردها، ایجاد پاردازش طولانی یا نگهداری در فشار بالا نیز تأثیر منفی روی پایداری عملکرد دستگاه می‌گذارد.

در مقایسه با گزینه‌های مدرن‌تر مانند HMIs گرافیکی سری TP، KTP یا Comfort از زیمنس، واضح است که TD 390 در توانایی‌های تصویر، تعامل کاربر، شبکه‌سازی و پشتیبانی نرم‌افزاری بسیار محدود است. این پنل‌ها معمولاً دارای صفحات لمسی، گرافیک پیشرفته، ارتباط از طریق Ethernet، Profibus یا Profinet، برنامه‌نویسی تحت TIA Portal، امکان ترندگیری، هشداردهی پیشرفته و شبکه‌سازی آسان‌تر هستند. اما انتقال از TD 390 به چنین پنلی نیازمند بازطراحی سیستم، تهیه سخت‌افزار جدید، بازنویسی برنامه، و آموزش اپراتورها است — کاری که ممکن است منابع و زمان قابل‌توجهی طلب کند.

اگر هدف نهایی شما حفظ سیستم فعلی و ادامه کار با TD 390 است، توصیه می‌شود برای جلوگیری از خرابی‌های ناگهانی، یک قطعه یدکی در انبار داشته باشید، محافظ ولتاژ نصب کنید، و محیط نصب را از نظر دما، رطوبت و ارتعاش کنترل کنید. اگر در برخی کاربردها نیاز به خوانایی بهتر یا پشتیبانی بلندمدت است، می‌توانید در آینده به فکر جایگزین مناسب باشید.
