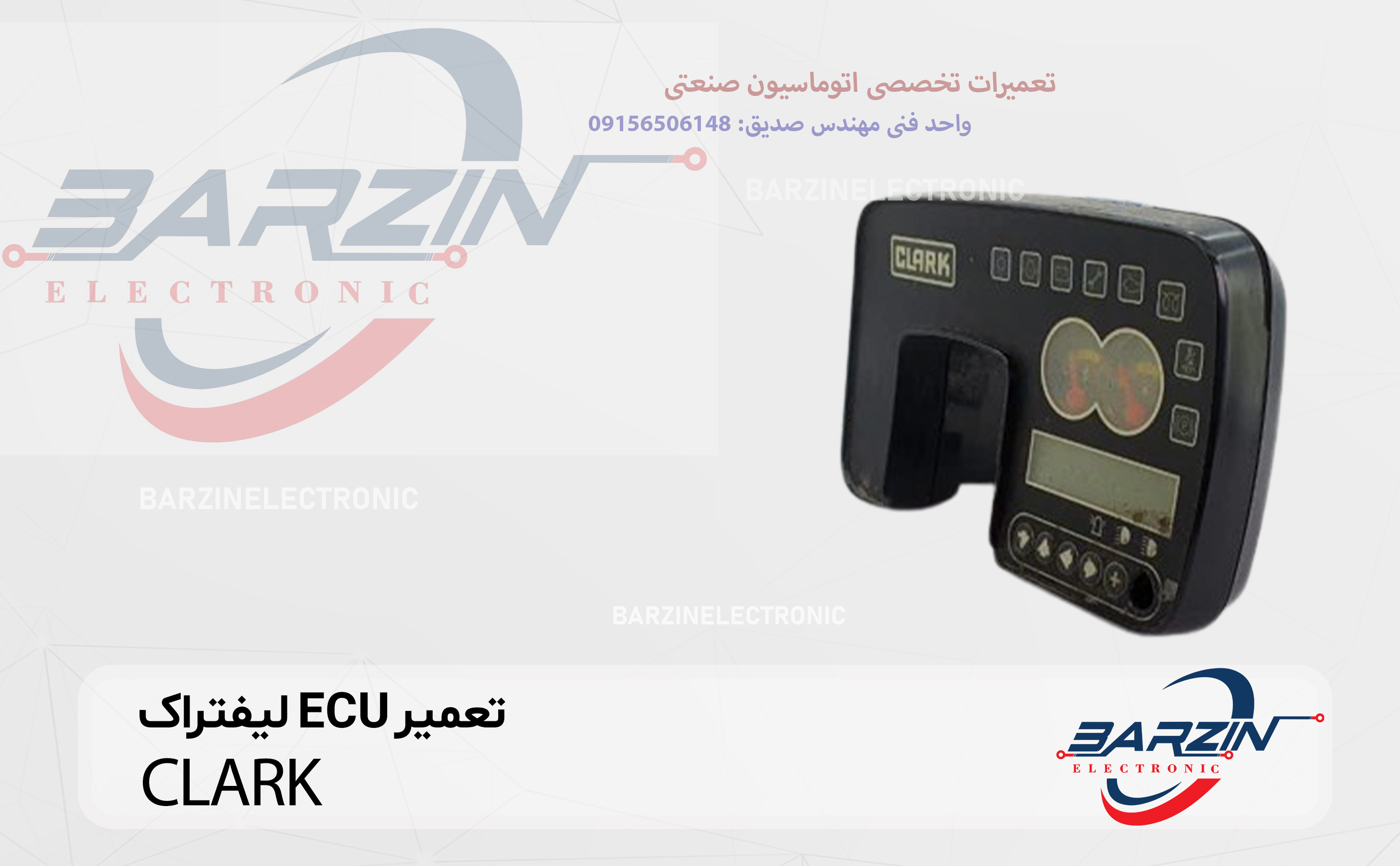

تعمیر ECU لیفتراک-CLARK

۱. معرفی کلی ECU لیفتراک CLARK

ECU یا Electronic Control Unit در لیفتراک‌های برند CLARK به‌عنوان واحد کنترل الکترونیکی مرکزی عمل می‌کند و مغز اصلی سیستم‌های کنترلی لیفتراک به‌شمار می‌رود. این واحد وظیفه پردازش اطلاعات سنسورها، مدیریت عملکرد موتور، سیستم سوخت‌رسانی، کنترل ایمنی، ارتباط با نمایشگر (HMI) و ثبت خطاها را بر عهده دارد.

در لیفتراک‌های CLARK (برقی، گازی، دوگانه‌سوز و دیزلی)، ECU معمولاً توسط برندهایی مانند:

• Curtis

• ZAPI

• Danfoss

• Bosch

• یا ECUهای اختصاصی CLARK**

تأمین می‌شود و بسته به مدل لیفتراک (GEX، C، S، TMX و …) ساختار و قابلیت‌های متفاوتی دارد.

خرابی ECU یکی از حساس‌ترین و پرهزینه‌ترین ایرادات لیفتراک محسوب می‌شود و تعمیر اصولی آن نیازمند شناخت دقیق ساختار الکترونیکی و نرم‌افزاری دستگاه است.

۲. نقش ECU در سیستم عملکرد لیفتراک CLARK

ECU در لیفتراک‌های CLARK نقش هماهنگ‌کننده کل سیستم را دارد و بدون عملکرد صحیح آن، لیفتراک عملاً از کار می‌افتد.

وظایف اصلی ECU:

• دریافت اطلاعات از سنسورها (دما، فشار، دور موتور، پدال گاز، موقعیت دکل)

• کنترل تزریق سوخت یا جریان موتور (در مدل‌های برقی)

• مدیریت سیستم ایمنی (Interlock)

• کنترل حرکت (Forward / Reverse)

• ثبت و نمایش خطاها

• ارتباط با پنل اپراتور یا HMI

• محدودسازی عملکرد در شرایط خطا (Limp Mode)

در واقع ECU همان تصمیم‌گیرنده نهایی است که بر اساس داده‌های ورودی، خروجی مناسب را به عملگرها ارسال می‌کند.

۳. ساختار و اجزای اصلی ECU لیفتراک CLARK

۳-۱. بخش سخت‌افزاری ECU

• برد الکترونیکی چندلایه

• میکروکنترلر اصلی (MCU)

• درایورهای خروجی (MOSFET / IGBT)

• مدار تغذیه (24V / 48V)

• محافظ‌های ولتاژ و جریان

• کانکتورهای صنعتی ضد لرزش

۳-۲. بخش نرم‌افزاری و ارتباطی

• Firmware اختصاصی

• جدول پارامترها (Parameters)

• حافظه ذخیره خطا (Error Log)

• پروتکل‌های ارتباطی:

  • CAN Bus (J1939)

  • RS232 / RS485

  • ارتباط با HMI یا دیاگ

۴. دیتاشیت عمومی ECU لیفتراک CLARK (جدولی)

⚠️ توجه: این دیتاشیت به‌صورت عمومی و مهندسی تهیه شده و بسته به مدل ECU ممکن است تفاوت داشته باشد.

جدول مشخصات فنی ECU

۵. اصول عملکرد ECU در لیفتراک CLARK

فرآیند عملکرد ECU به‌صورت زیر است:

1. دریافت ولتاژ تغذیه از باتری

2. بررسی سلامت اولیه سیستم (Self Test)

3. خواندن داده‌های سنسورها

4. تطبیق داده‌ها با جدول پارامترها

5. ارسال فرمان به عملگرها

6. مانیتورینگ پیوسته خطاها

7. ثبت خطا در حافظه

8. نمایش هشدار روی پنل اپراتور

در صورت تشخیص خطای بحرانی، ECU وارد حالت ایمن (Fail Safe / Limp Mode) می‌شود.

۶. علائم خرابی ECU لیفتراک CLARK

• روشن نشدن لیفتراک

• قطع حرکت جلو یا عقب

• خطاهای دائمی روی نمایشگر

• خاموش شدن ناگهانی

• عدم پاسخ پدال گاز

• کار نکردن دکل یا هیدرولیک

• بوق خطای مداوم

۷. مزایا و معایب ECU لیفتراک CLARK

جدول مزایا

جدول معایب

۸. خطاهای رایج ECU لیفتراک CLARK و راهکارها

جدول خطاها و راهکارهای تعمیر

۹. مراحل اصولی تعمیر ECU لیفتراک CLARK

1. تست ولتاژ ورودی

2. بررسی ظاهری برد (سوختگی، سولفاته)

3. تست مسیر تغذیه

4. تست رگولاتورها

5. بررسی آی‌سی‌های قدرت

6. تست ارتباط CAN

7. ریست یا پروگرام مجدد ECU

8. تست نهایی روی لیفتراک

۱۰. نکات نصب و راه‌اندازی پس از تعمیر

• استفاده از باتری سالم

• اتصال صحیح زمین (GND)

• بررسی فریم و لرزش

• پاک‌کردن خطاها

• کالیبراسیون پدال و سنسورها

۱۱. نگهداری و افزایش عمر ECU

• جلوگیری از نفوذ آب

• تمیزکاری دوره‌ای

• بررسی ولتاژ باتری

• استفاده از شارژر استاندارد

• عدم دستکاری سیم‌کشی

۱۲. جمع‌بندی نهایی

ECU لیفتراک CLARK یکی از حیاتی‌ترین قطعات الکترونیکی این دستگاه است که کنترل کامل موتور، ایمنی و عملکرد لیفتراک را بر عهده دارد. تعمیر اصولی ECU، به‌جای تعویض، می‌تواند هزینه‌ها را به‌شدت کاهش دهد و عمر مفید لیفتراک را افزایش دهد؛ به شرط آنکه عیب‌یابی دقیق، ابزار تخصصی و دانش الکترونیک صنعتی در اختیار باشد.
