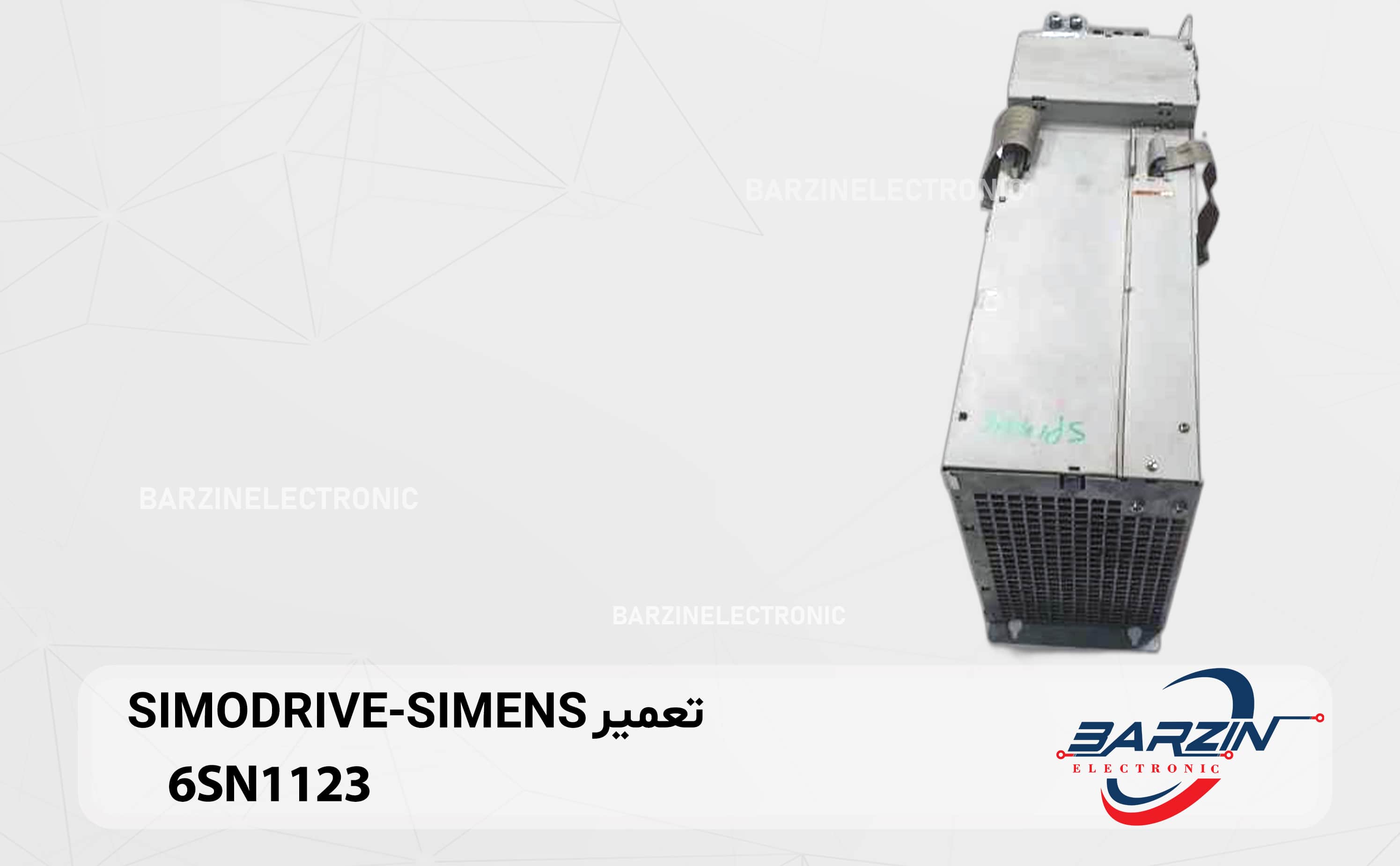

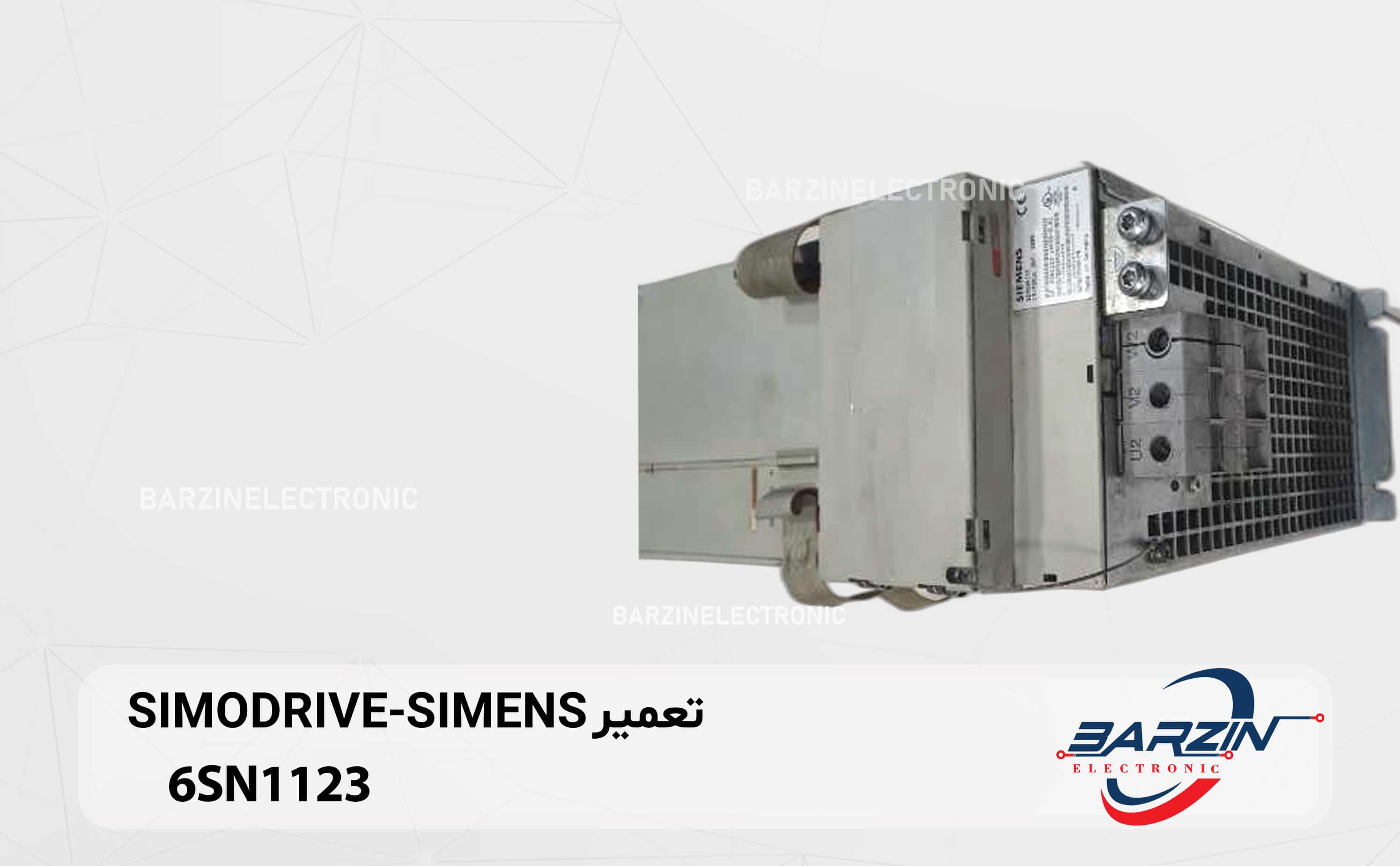

معرفی جامع ماژول SIMODRIVE ZEIMENS 6SN1123

۱. معرفی کلی

ماژول‌های سری SIMODRIVE 611 6SN1123‎ ساخت Siemens برای کنترل حرکت موتورهای سروو و القایی در سیستم‌های درایو صنعتی و CNC طراحی شده‌اند. این قسمت‌ها به‌طور معمول ماژول‌های توان (Power Modules) هستند که وظیفه تامین جریان و کنترل حرکت یک یا چند محور را در سیستم SIMODRIVE بر عهده دارند.

هر نسخه از این سری (مثلاً 6SN1123‑1AA00‑0CA1 یا 6SN1123‑1AA00‑0EA1) تفاوت‌هایی جزئی در جریان نامی، نوع خنک‌کاری و مشخصات خروجی دارد، اما همگی عملکرد مشابهی در کنترل توان و حرکت موتور ارائه می‌دهند.

۲. نقش SIMODRIVE 6SN1123 در سیستم‌های اتوماسیون

ماژول‌های SIMODRIVE به‌خصوص در ماشین‌آلات CNC، مراکز ماشین‌کاری، خطوط تولید اتوماتیک و سیستم‌های کنترل حرکت دقیق کاربرد دارند. این ماژول‌ها با نصب در قفسه‌های درایو SIMODRIVE 611 امکان مدیریت توان موتور، کنترل سرعت و گشتاور را فراهم می‌کنند.

نقش اصلی این دستگاه‌ها به شرح زیر است:

• تامین جریان و ولتاژ لازم برای موتورهای سروو یا القایی

• پشتیبانی از کنترل سرعت و گشتاور تحت فرمان‌های کنترلی

• ادغام با سیستم کنترل مرکزی (مثلاً PLC یا CNC)

• محافظت و تشخیص شرایط غیرعادی در عملکرد درایو

۳. ساختار و اجزای اصلی

ماژول توان اصلی

ماژول‌های 6SN1123 درواقع Power Module هستند که وظیفه تبدیل و کنترل توان DC‌ به خروجی سه‌فاز برای موتور را دارند. معمولاً شامل بخش‌های:

• پل‌های IGBT برای سوییچینگ توان

• خازن‌های DC Link برای تثبیت ولتاژ

• سیستم خنک‌کننده داخلی (فن)

• نشانه‌های LED و رابط Backplane برای ارتباط با بقیه مجموعه SIMODRIVE

این ساختار باعث می‌شود تا دستگاه بتواند حرکت دقیق موتور را با بازده بالا کنترل کند.

۴. مشخصات فنی ماژول SIMODRIVE 6SN1123

در جدول زیر، مشخصات عمومی یکی از رایج‌ترین نسخه‌های 6SN1123 را می‌بینی:

مشخصات فوق میان نسخه‌های مختلف متفاوت است، اما کلیت عملکرد در تمام مدل‌های سری 6SN1123 مشابه است.

۵. اصول عملکرد

ماژول SIMODRIVE 6SN1123 به‌عنوان ماژول قدرت در سیستم SIMODRIVE عمل می‌کند. عملکرد پایه به این شکل است:

1. ورودی DC از منبع تغذیه سیستم دریافت می‌شود

2. مدولاسیون توان انجام و به خروجی سه‌فاز AC برای موتور تبدیل می‌گردد

3. سیگنال‌های کنترلی از کنترلر مرکزی دریافت می‌شود

4. ماژول موتور را در سرعت و گشتاور خواسته‌شده هدایت می‌کند

5. حفاظت و مانیتورینگ دائم شرایط انجام می‌گیرد

این عملکرد در پروژه‌های CNC و کاربردهای دقیق باعث کنترل حرکت بدون نوسان و پاسخ سریع دینامیک می‌شود.

۶. کاربردهای SIMODRIVE 6SN1123

ماژول‌های 6SN1123 معمولاً در سیستم‌های صنعتی بزرگ و پیچیده به کار می‌روند، از جمله:

• ماشین‌های تراش CNC

• مرکزهای ماشین‌کاری چندمحوره

• سیستم‌های اتوماسیون خط تولید

• ربات‌های صنعتی با کنترل دقیق حرکت

• فرآیندهای صنعتی با نیاز به کنترل سرعت و گشتاور بالا

۷. مزایا و معایب

مزایا

معایب

۸. خطاهای رایج و راهکارها

در ماژول‌های SIMODRIVE 6SN1123، خطاهای رایجی وجود دارد که معمولاً مرتبط با بخش قدرت هستند:

این خطاها بر اساس گزارش‌های نگهداری و عملکرد رایج در ماژول‌های 6SN1123 و دیگر مراحل سرویس SIMODRIVE هستند.

۹. نصب و راه‌اندازی

برای نصب صحیح ماژول‌ها باید:

1. ماژول را روی Backplane مربوطه قرار دهی

2. اتصالات DC Link و تغذیه را مطابق نقشه سیستم وصل کنی

3. اطمینان از اتصال کنترلر مرکزی و سایر ماژول‌ها داشته باشی

4. سیستم را بدون بار تست کنی

5. در صورت نیاز، پارامترهای کنترلی را تنظیم کنی

این مراحل تضمین می‌کند که سیستم راه‌اندازی امن و صحیحی داشته باشد.

۱۰. نگهداری و سرویس

پیشنهادهای نگهداری:

• بررسی دوره‌ای فن‌ها و خنک‌کننده‌ها

• شارژ مجدد یا تعویض خازن‌های DC Link

• اطمینان از اتصالات محکم و بدون خوردگی

• نظارت بر شاخص‌های LED و خطاها

نگهداری منظم باعث کاهش خرابی و افزایش طول عمر ماژول می‌شود.

۱۱. جمع‌بندی

ماژول‌های SIMODRIVE 6SN1123 از محصولات قدرتمند Siemens SIMODRIVE 611 هستند که در پروژه‌های کنترل حرکت، CNC و اتوماسیون صنعتی استفاده می‌شوند. این ماژول‌ها با توان خروجی بالا، مانیتورینگ داخلی و سازگاری با دیگر بخش‌های SIMODRIVE، گزینه‌ای مناسب برای کاربردهای صنعتی حساس به شمار می‌آیند.
