– مقدمه و جایگاه در خط تولید Beckhoff

دستگاه CP6202 از خانواده «Panel PC»های توکار (built‑in) شرکت Beckhoff است که برای نصب در پنل تابلوهای کنترل طراحی شده‌اند. این دستگاه‌ها ترکیبی از نمایشگر، پردازشگر، حافظه و واسط‌های ارتباطی‌اند و معمولاً در اتوماسیون صنعتی، سیستم‌های HMI (Human Machine Interface) و کنترول ماشین‌آلات استفاده می‌شوند.

نسل CP62xx بخشی از سری اقتصادی‌تر پنل پی‌سی‌های Beckhoff است، که طراحی متراکم، امکانات پایه‌ی کافی و تطبیق‌پذیری با محیط صنعتی را هدف دارد.

مدل خاص CP6202‑1058‑0020 یک پیکربندی ویژه از این سری است. این مدل امکان استفاده از پردازنده‌های گوناگون، اسلات‌های افزایشی و حافظه ذخیره‌سازی متنوع را دارد.

– ساختار کلی و مشخصات فیزیکی

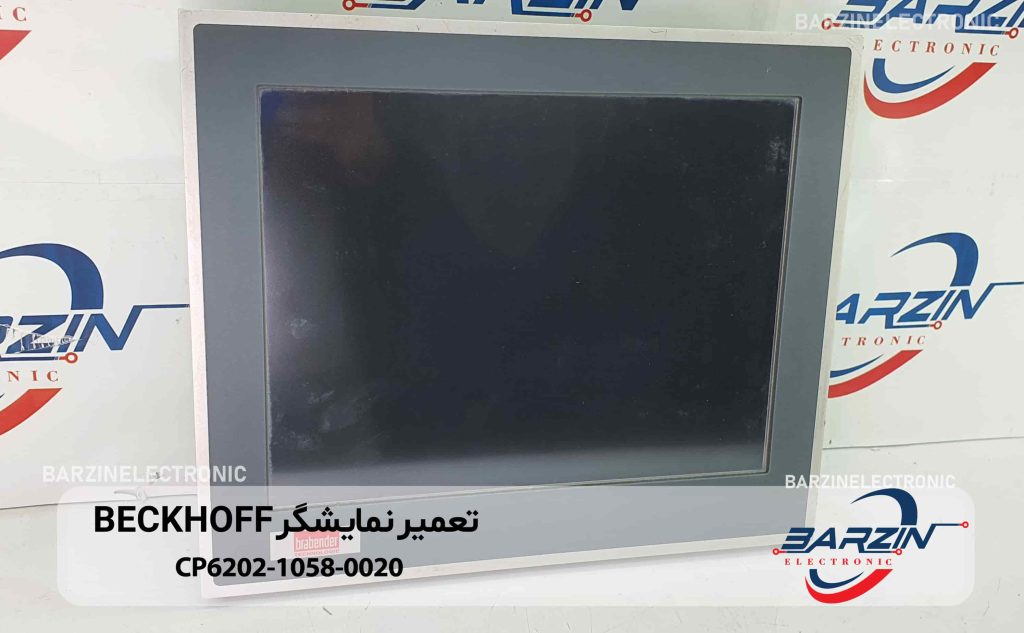

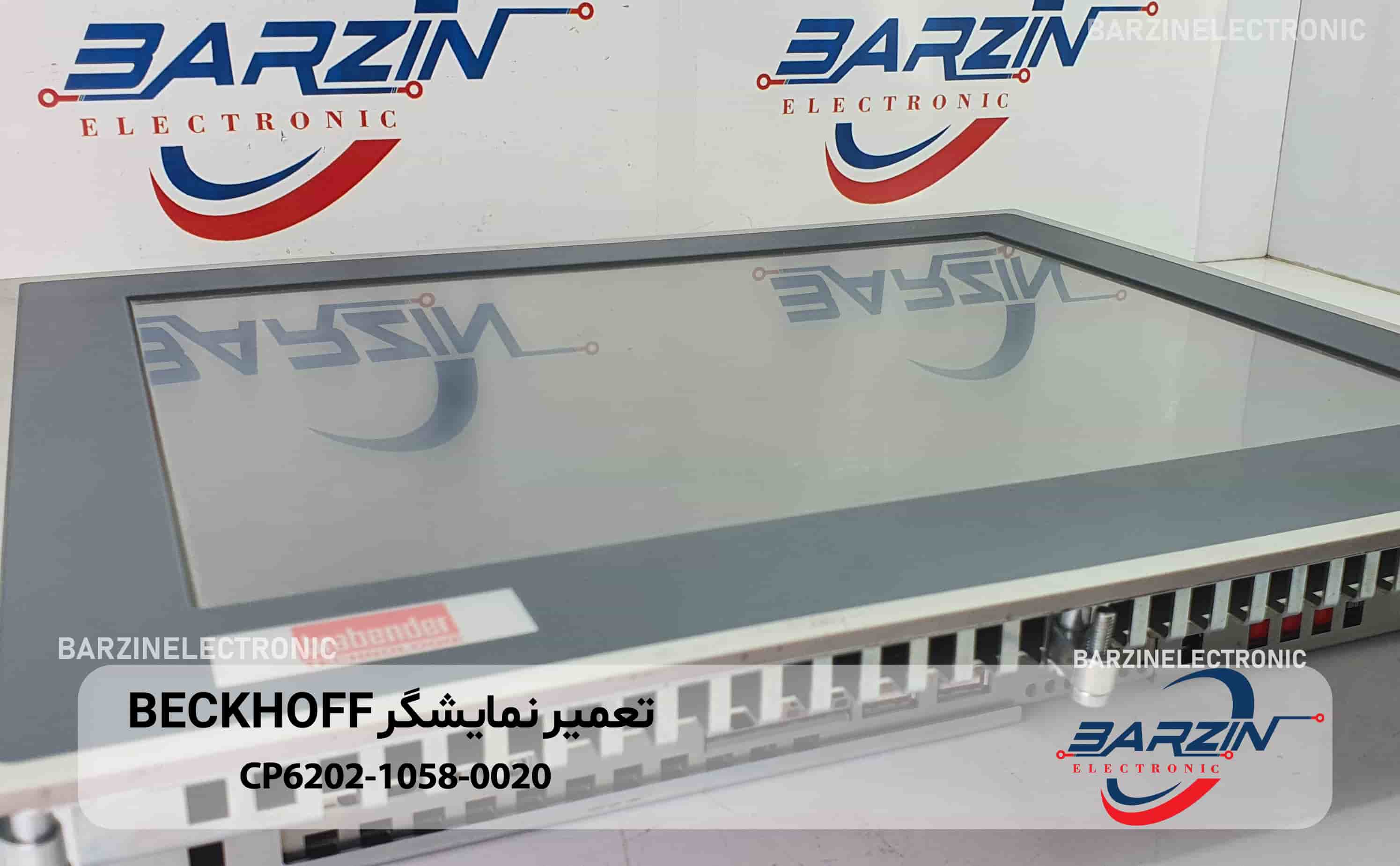

دستگاه به صورت توکار طراحی شده است، یعنی در جلوی تابلو یا قفسه کنترل نصب می‌شود. در نمای جلویی معمولاً نمایشگر (بدون صفحه کلید فیزیکی در این مدل) قرار دارد.

جلوی پنل معمولاً دارای درجه حفاظت IP65 است (مقاومت در برابر گرد و غبار و پاشش آب) و بخش پشتی دستگاه در برابر شرایط محیطی داخلی‌تر (داخل تابلو) با درجه حفاظت پایین‌تر مثل IP20 طراحی می‌شود.

جنس پوسته جلویی معمولاً آلومینیوم و بخش پشت با ورق فولادی یا پوشش فلزی است.

برای نصب از گیره‌های کشویی (pull‑out clamping levers) استفاده می‌شود که نصب بدون قطعات جدا شونده اضافی را تسهیل می‌کند.

اطراف محل فن دستگاه و تهویه نیز طراحی شده‌اند تا دمای مؤثر را کنترل کنند؛ در پشت دستگاه معمولاً فضایی حدود 20 میلی‌متر به عنوان فاصله تهویه در نظر گرفته می‌شود.

– نمایشگر و ورودی‌ها

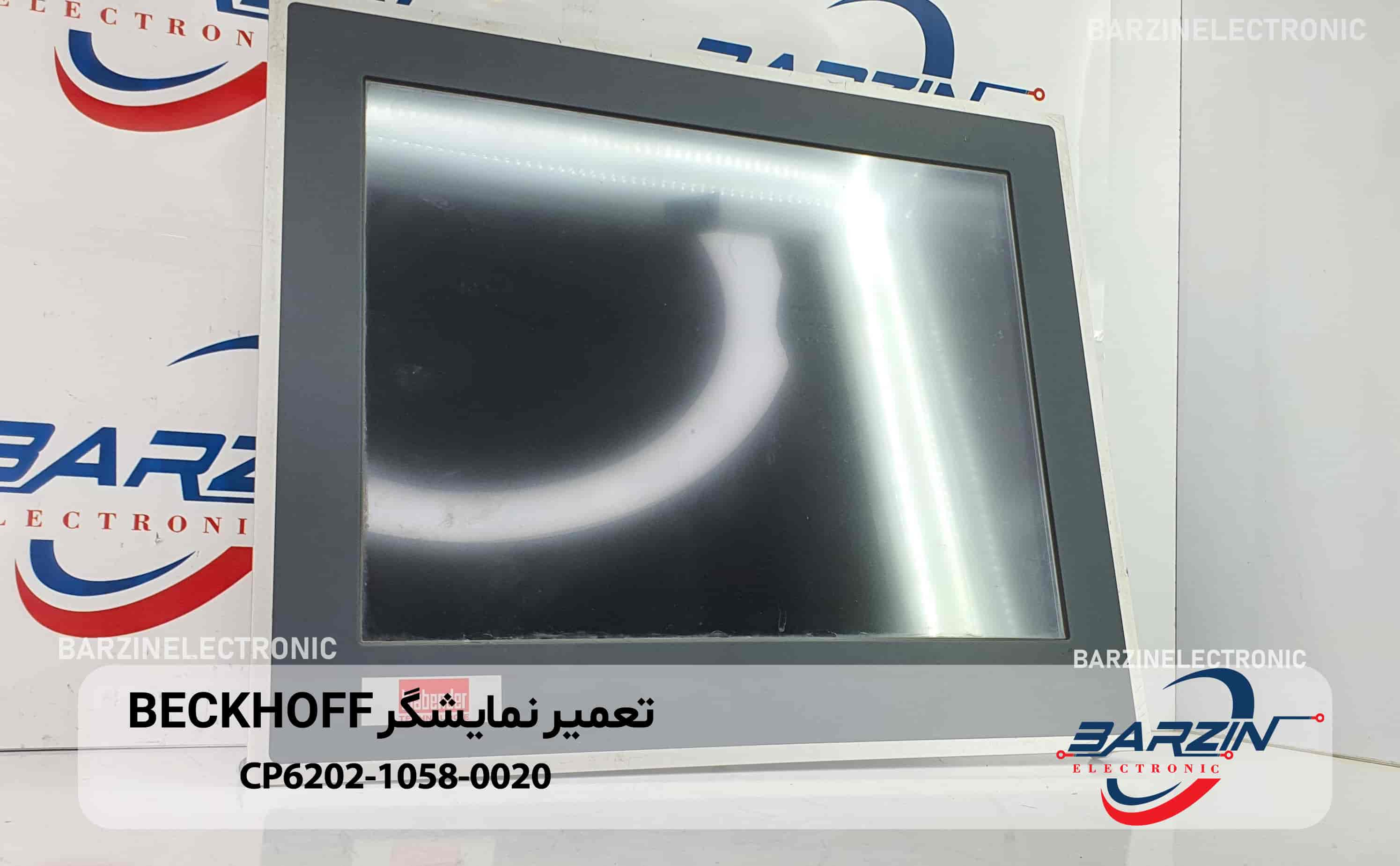

در این مدل، معمولاً نمایشگر ۱۵ اینچ با رزولوشن 1024 × 768 پیکسل (XGA) تعبیه شده است.

در مدل‌هایی که پورت USB در جلو دارند، ممکن است یک پورت USB نوع A در جلوی پنل اضافه شود. در CP6202‑1058‑0020 نیز اشاره شده که امکان اتصال افزونه‌های PCI/PCIe وجود دارد، ولی اطلاعات دقیق درباره پورت USB در جلوی پنل در منابع موجود محدود است.

در مدل‌های مشابه سری CP62، امکان انتخاب صفحه لمسی (single‑finger touch) یا پد لمسی نیز وجود دارد، اما در پیکربندی‌هایی بدون کلید (بدون کیبورد جلو) معمولاً لمسی حذف می‌شود یا کم استفاده می‌شود.

در مواردی، گزینه‌ای برای افزودن کلیدهای عملکردی (Function Keys) یا صفحه کلیدهای عددی یا الفبایی در اطراف پنل نیز ارائه می‌شود، ولی در مدل “بدون کلید” این امکانات وجود ندارند.

– سخت‌افزار داخلی: پردازنده، مادربورد و حافظه

در دستگاه CP6202‑1058‑0020 امکان انتخاب پردازنده از خانواده Intel است. گزینه‌هایی مانند Intel Celeron، Core i3، i5 یا i7 قابل انتخاب‌اند.

مادربورد دستگاه از نوع 3½ اینچی است، که به راحتی در فضای محدود تابلوهای صنعتی قرار می‌گیرد.

حافظه RAM معمولاً از نوع DDR4 انتخاب می‌شود و ظرفیت آن می‌تواند از مقدار پایه (مثلاً 4 گیگابایت) تا سقف کارخانه (مثلاً 32 یا 64 گیگابایت بسته به گزینه) متغیر باشد.

برای حافظه ذخیره‌سازی، دو اسلات وجود دارد:

– یک اسلات برای دیسک ۲½ اینچی (HDD یا SSD)
– یک اسلات برای کارت CFast

همچنین امکان استفاده از حافظه Fail-safe (مثل NOVRAM) برای ذخیره‌سازی داده‌های حیاتی وجود دارد.

– امکان توسعه: کارت‌های PCI / PCIe و اسلات‌های مینی PCI

یکی از نقاط قوت CP6202‑1058‑0020، امکان ارتقاء با کارت‌های افزایشی است. این دستگاه می‌تواند دارای اسلات PCI یا PCIe برای افزونۀ کارت‌های جانبی باشد.

در خانواده CP62xx، گزینه‌هایی برای افزودن ماژول‌های PCIe یا کارت‌های افزونه وجود دارد که امکان افزودن واسط‌های ارتباطی، کارت‌های شبکه اضافی یا سایر ماژول‌های سفارشی را فراهم می‌کند.

همچنین اسلات mini PCI برای افزودن ماژول‌هایی مانند کارت‌های fieldbus، کارت‌های ارتباطی یا ذخیره‌سازی اضافی قابل استفاده است.

در هنگام استفاده از اسلات‌های افزایشی ممکن است عمق پشتی دستگاه بیشتر شود تا فضا برای کارت‌های افزونه فراهم گردد.

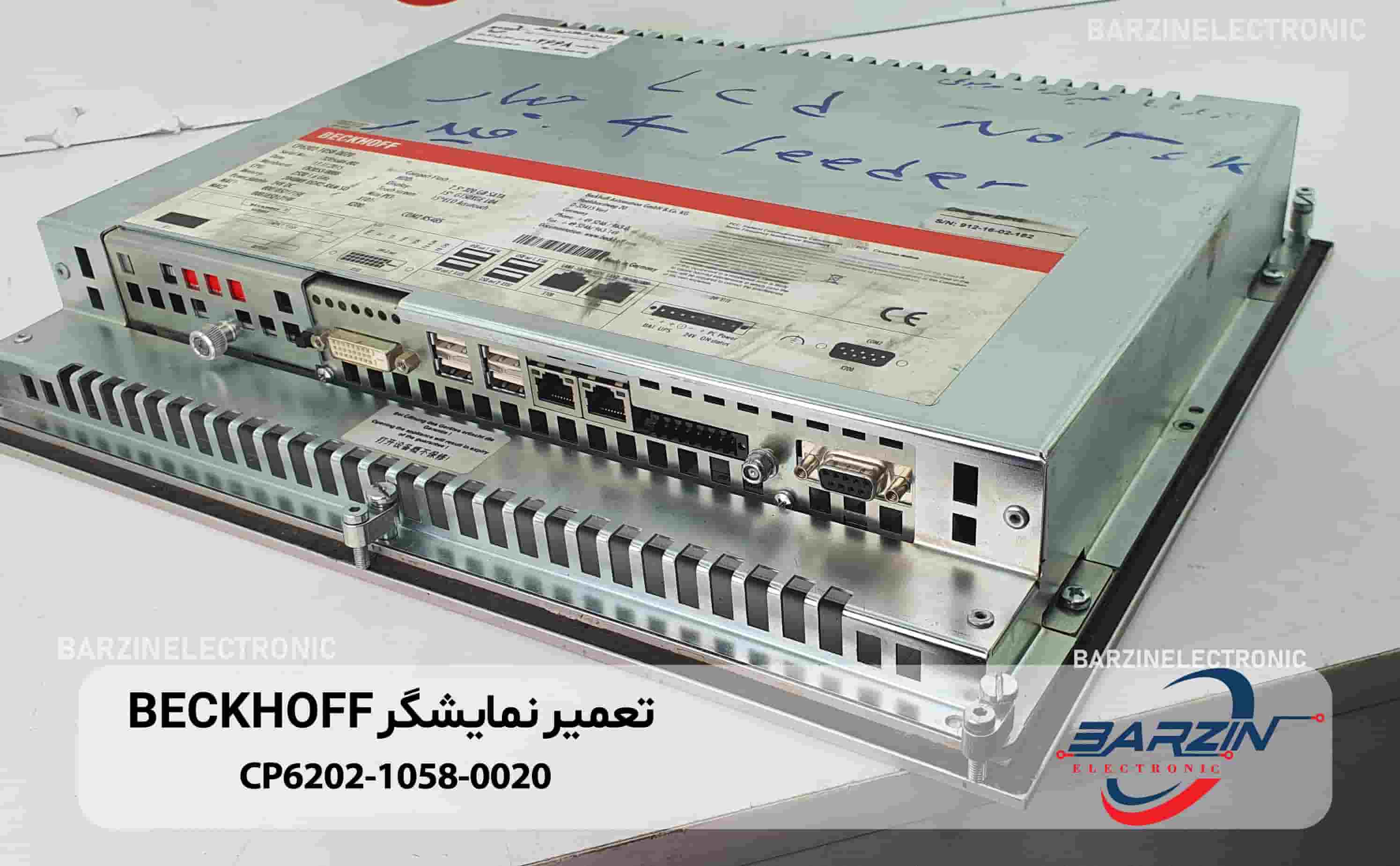

– ارتباطات شبکه و درگاه‌ها

دستگاه معمولاً دارای دو رابط اترنت (LAN) داخلی از نوع ۱۰/۱۰۰/۱۰۰۰ Mbps است. این دو رابط مستقل هستند.

با استفاده از اسلات mini PCI یا کارت‌های افزونه، امکان افزودن رابط‌های شبکه بیشتر یا ماژول‌های ارتباطی دیگر (مثلاً برای شبکه‌های صنعتی خاص) وجود دارد.

درگاه‌های USB (نسخه‌های 3.0 یا USB 3.x) نیز در دستگاه تعبیه شده‌اند. تعداد دقیق USBها به پیکربندی مدل بستگی دارد.

همچنین ممکن است درگاه‌های سریال RS-232 یا سایر درگاه‌های صنعتی نیز در اختیار باشد، بسته به تنظیمات سفارش.

برای خروجی تصویر، معمولاً خروجی DVI یا معادل آن تعبیه می‌شود.

– تأمین برق و توان مصرفی

ورودی استاندارد برق دستگاه از نوع ۲۴ ولت DC است، که یک استاندارد رایج در سیستم‌های کنترل صنعتی به شمار می‌آید.

در برخی مدل‌ها، امکان افزودن یوپی‌اس داخلی (باتری اضطراری) نیز وجود دارد تا در هنگام قطعی برق، امکان حفظ داده‌ها یا عملکرد محدود فراهم شود.

برای تهویه و خنک‌کنندگی، یک کارتریج فن با دور متغیر وجود دارد که دارای بلبرینگ دوبل است.

چنانچه پردازنده‌های قدرتمندتری مورد استفاده قرار گیرند، نیاز به تهویه مؤثرتر وجود دارد و فاصله‌ای معادل چند سانتی‌متر در پشت دستگاه برای گردش هوا توصیه می‌شود.

توان مصرفی دقیق بسته به پیکربندی سخت‌افزاری (نوع پردازنده، تعداد کارت‌های افزوده، تجهیزات جانبی) متفاوت است و در مدار سفارش دستگاه مشخص می‌شود.

– دما، شرایط محیطی و دوام

دستگاه CP62xx، از جمله مدل CP6202، برای کارکرد در بازه دمایی ۰ تا ۵۵ درجه سلسیوس طراحی شده است.

در محیط‌هایی با رطوبت تا حدود ۹۵٪ (بدون تراکم) عملکرد قابل قبول دارد.

دستگاه از استانداردهای صنعتی برای مقاومت در برابر لرزش و شوک نیز برخوردار است. در مدل‌های مشابه، مقاومت تا ۱g لرزش در فرکانس ۱۰ تا ۵۰۰ هرتز برای مدتی از زمان در نظر گرفته شده است.

ارتفاع مجاز کاری (Altitude) معمولاً تا محدوده ۱۰۰۰ متر در طراحی دستگاه دیده می‌شود.

– نرم‌افزار، سیستم عامل و قابلیت‌های نرم‌افزاری

دستگاه می‌تواند با سیستم عامل‌های ویندوز Embedded یا ویندوز IoT Enterprise عرضه شود.

همچنین امکان اجرای نرم‌افزارهای کنترل صنعتی مانند TwinCAT وجود دارد و استفاده از دستگاه به عنوان HMI و PLC مجتمع (در برخی کاربردها) ممکن است.

در هنگام استفاده، ضروری است درایورها و پیکربندی سخت‌افزاری به دقت انجام شود تا منابع افزونه (کارت‌ها، رابط‌ها) شناسایی شوند.

در برخی مواقع، اگر دستگاه بدون سیستم عامل عرضه شده باشد، کاربر باید نسخه مناسب OS را تأمین و نصب کند. این امکان در بین کاربران مشاهده شده که دستگاه BECKHOFF بدون برچسب ویندوز فروخته شده و باید سیستم عامل از بیرون اضافه شود.

– مزایا و نقاط قوت

-کاهش تعداد قطعات مستقل
به جای جداسازی HMI و کنترلر و کامپیوتر، این دستگاه همه را در یک واحد ترکیب می‌کند که نصب، سیم‌کشی و نگه‌داری را آسان‌تر می‌کند.

-تطبیق‌پذیری بالا با افزونه‌ها
با داشتن اسلات PCI/PCIe و mini PCI، امکان افزودن ماژول‌های خاص (کارت‌های شبکه، پروتکل‌ها، ارتباطات زمینه صنعتی) وجود دارد.

-پوشش صنعتی و مقاوم در محیط کار
طراحی برای کار در دماهای صنعتی، مقاومت در برابر لرزش، تهویه مناسب و استفاده از پوسته مقاوم.

-پشتیبانی از داده‌های حیاتی
با امکان استفاده از NOVRAM یا حافظه Fail-safe، امکان حفظ و بازیابی داده‌های مهم حتی در شرایط قطعی برق فراهم است.

-پیکربندی متنوع
انعطاف در انتخاب پردازنده، حافظه، کارت افزونه و ذخیره‌سازی برای انطباق با نیازهای متفاوت پروژه‌ها.

-کاهش فضای اشغال‌شده در تابلو
طراحی توکار و فشرده امکان استفاده در فضاهای محدود تابلوهای کنترل را می‌دهد.

– محدودیت‌ها و نقاط قابل توجه

-گرمای تولیدی و نیاز به تهویه مناسب
اگر پردازنده‌های قدرتمند یا کارت‌های افزایشی زیاد استفاده شوند، گرمای اضافی ممکن است دستگاه را دچار دما بالا کند. لذا طراحی مسیر تهویه و فاصله مناسب پشت دستگاه مهم است.

-انعطاف محدود در برخی گزینه‌ها
در برخی پیکربندی‌ها ممکن است گزینه‌هایی مثل پورت USB جلو یا صفحه لمسی حذف شده باشد که ممکن است محدودیت‌هایی برای برخی کاربردها ایجاد کند.

-هزینه افزونه‌ها و ارتقاء
افزودن کارت‌های افزونه یا ماژول‌های جانبی ممکن است هزینه زیادی داشته باشد و باید از ابتدا در طراحی پروژه دیده شود.

-وابستگی به تأمین قطعات یدکی
کنترل پنل‌های صنعتی مثل این مدل نیاز به قطعات خاص دارند. اگر قطعات یدکی در آینده تأمین نشوند، نگه‌داری مشکل می‌شود.

-نیاز به پیکربندی نرم‌افزاری دقیق
برای عملکرد صحیح افزونه‌ها، درایورها و پیکربندی‌های سخت‌افزاری باید به دقت تنظیم شوند.

-محدودیت دمای محیط
اگر محیط عملیاتی دارای دماهای پایین‌تر از صفر یا بالاتر از ۵۵ درجه باشد، دستگاه ممکن است خارج از محدوده عملکرد طراحی شود.

– کاربردها و سناریوهای استفاده

– در اتوماسیون ماشین‌آلات صنعتی برای کنترل و نمایش وضعیت
– رابط کاربری HMI و نمایش گرافیکی در خطوط تولید
– کنترل مجتمع سیستم با امکانات ارتباطی اضافی
– نصب در تابلوهای کنترل در کارگاه‌ها، کارخانه‌ها و مراکز صنعتی
– استفاده در پروژه‌هایی که ترکیب نمایشگر + پردازشگر + ارتباطات نیاز دارند
– پروژه‌هایی که افزونگی داده و ذخیره‌سازی امن ضروری است

– نکات مهم برای بهره‌برداری و نگه‌داری

-طراحی تهویه مناسب
پشت دستگاه باید فضای کافی برای گردش هوا وجود داشته باشد (حدود ۲۰ میلی‌متر یا بیشتر) تا فن به درستی کار کند.

-پیش‌بینی دمای محیط و گرمای داخلی
اگر در محیط گرم کار می‌کند، بهتر است از پردازنده‌های کمتر گرم‌کن یا امکانات خنک‌سازی اضافی استفاده شود.

-پیکربندی افزونه‌ها از ابتدا
اگر در پروژه برنامه دارید کارت‌های افزونه زیاد، اسلات‌ها و توان مصرفی را از ابتدا لحاظ کنید تا سیستم پایدار باشد.

-پشتیبان‌گیری و حفظ داده‌ها
از امکانات NOVRAM یا حافظه Fail-safe استفاده کنید و پشتیبان‌گیری منظم انجام دهید.

-به‌روزرسانی نرم‌افزاری دقیق
در نصب OS، درایورها، بایوس و نرم‌افزار TwinCAT دقت شود تا با سخت‌افزار تطابق داشته باشد.

-بررسی سلامت قطعات یدکی
قطعات مثل فن‌ها، هارد یا SSD، کارت افزونه و اتصالات برق باید از اول پروژه تأمین یدکی شوند.

-تست در شرایط محیطی واقعی
قبل از استقرار در شرایط واقعی، دستگاه را در بازه دمایی، لرزش و شرایط مشابه آزمایش کنید.
