– مقدمه

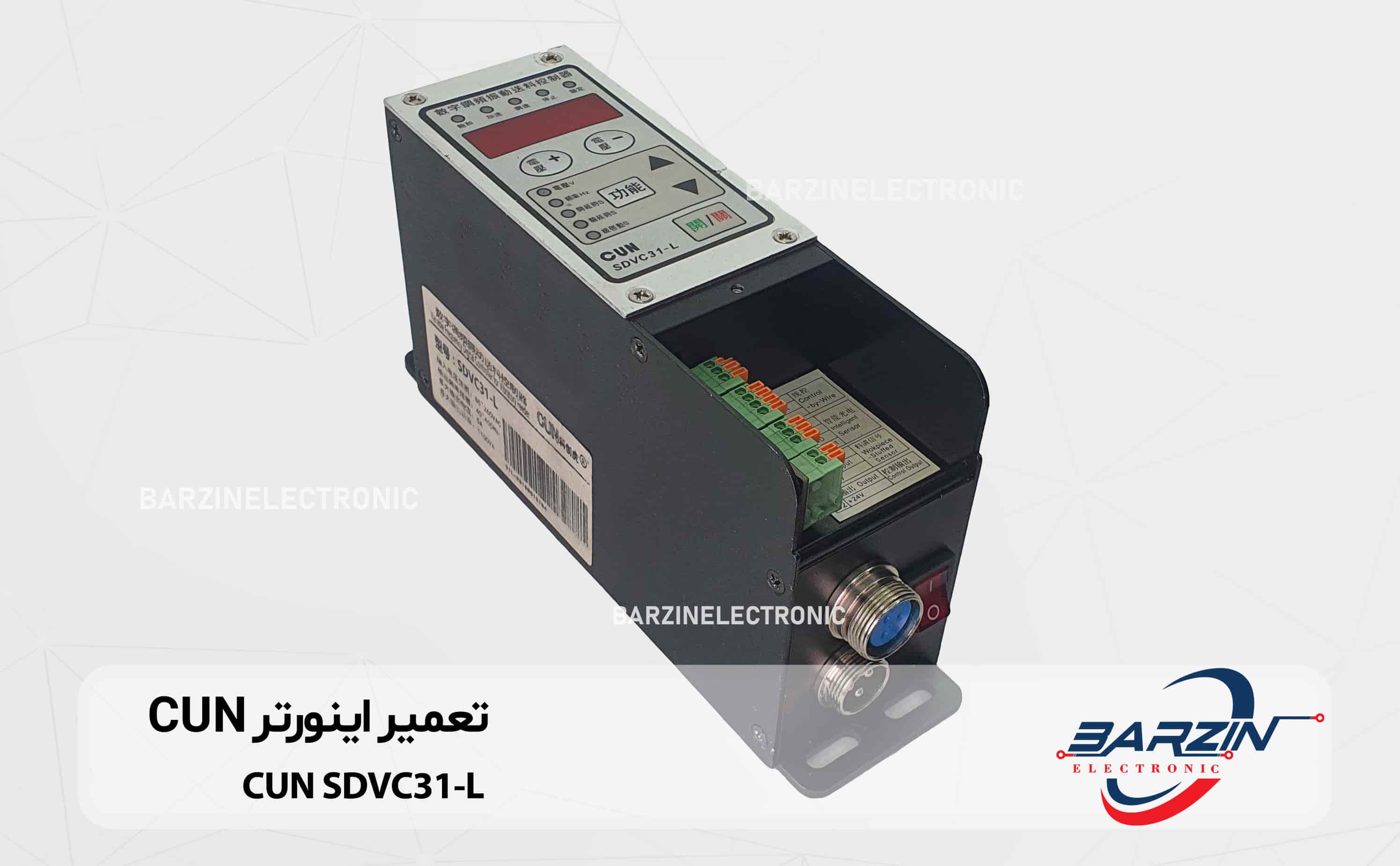

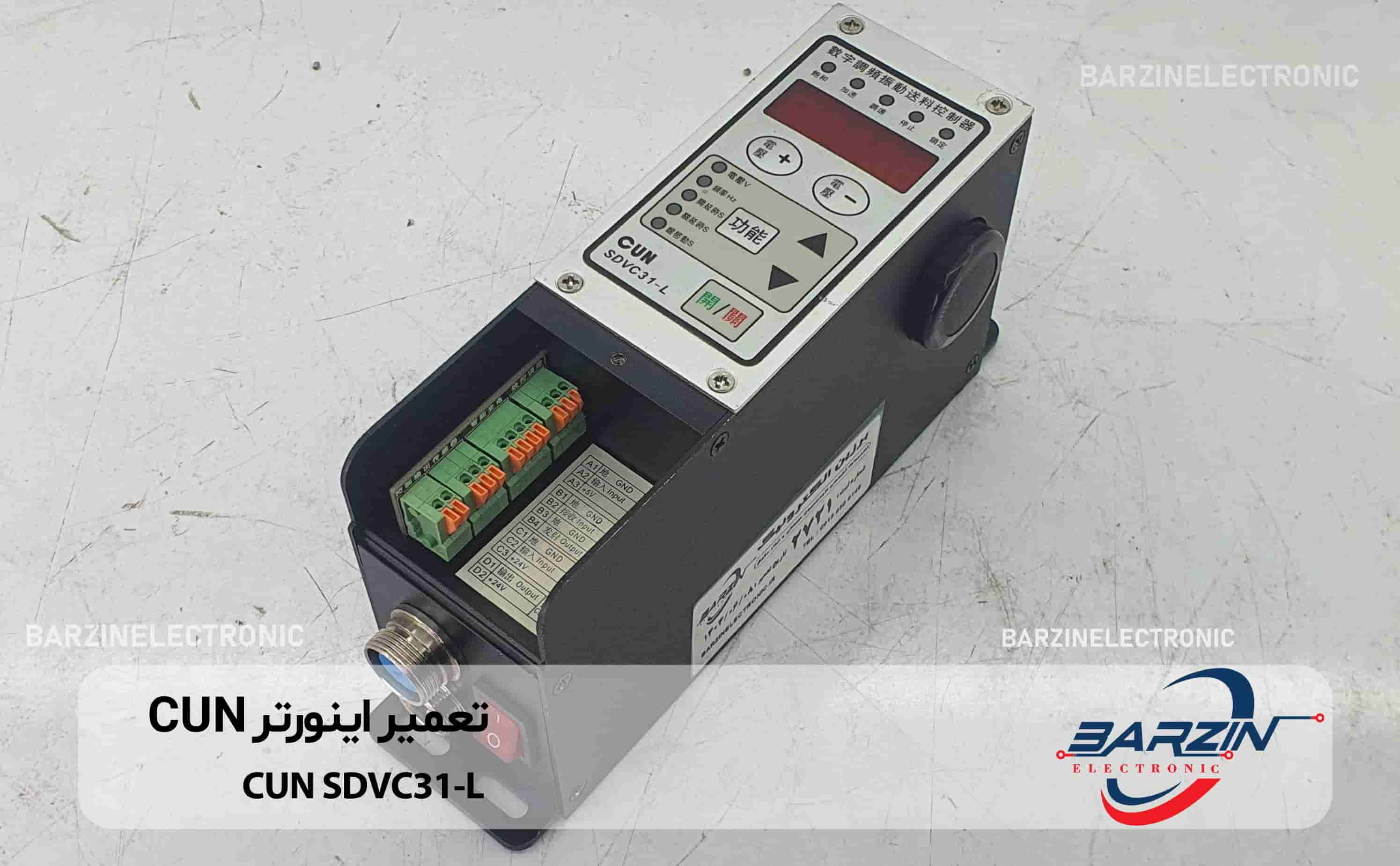

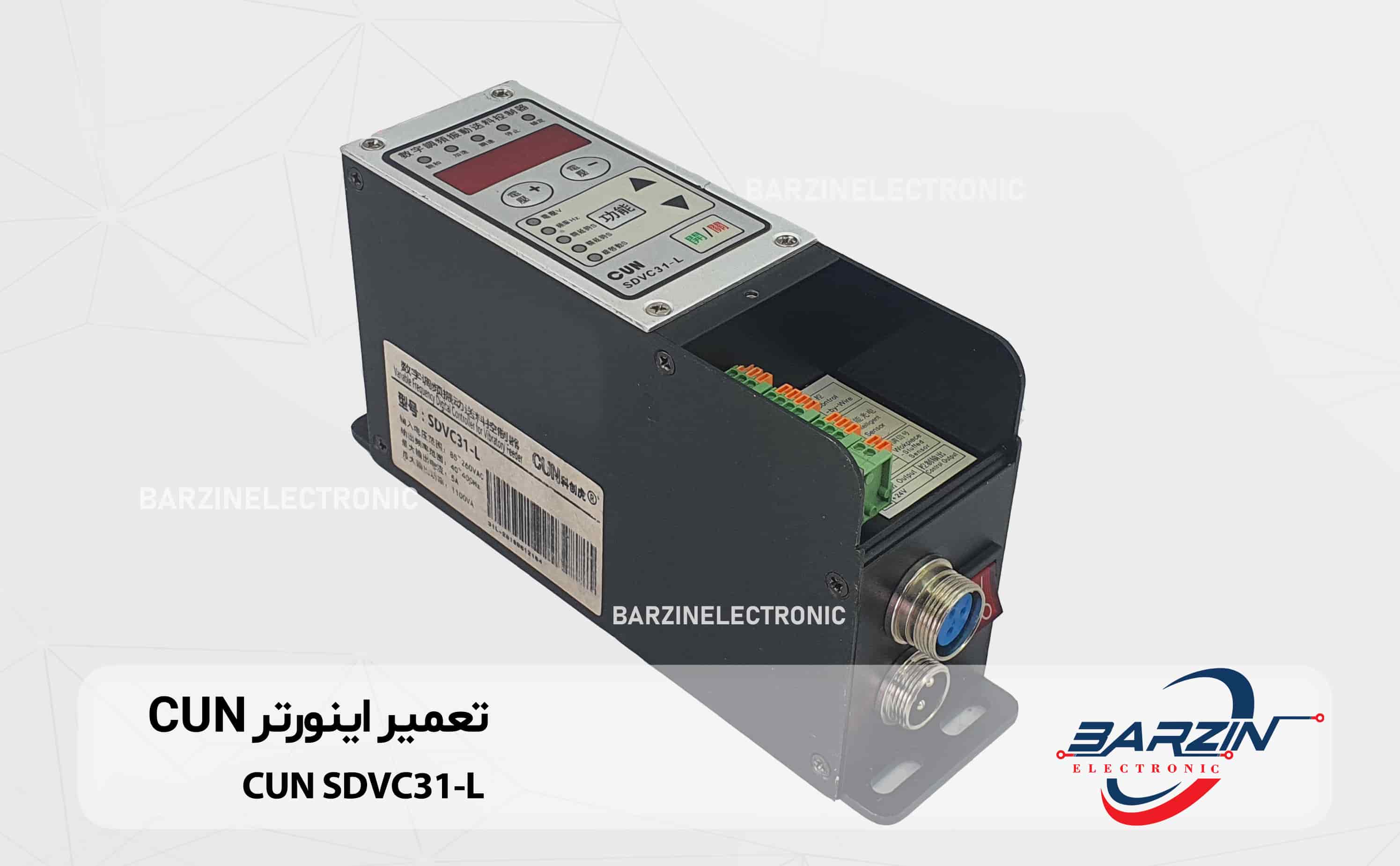

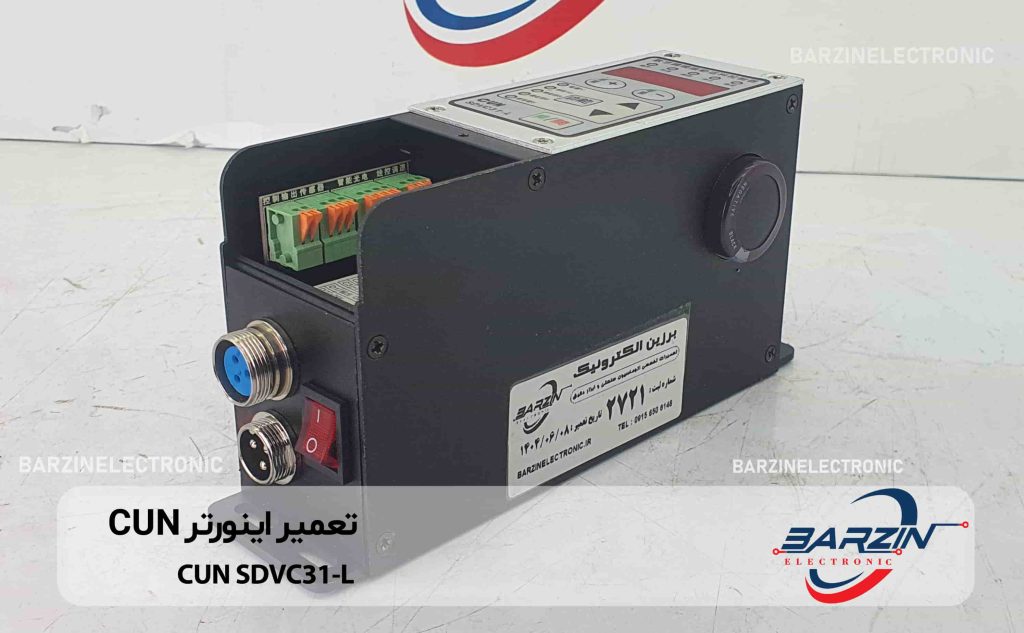

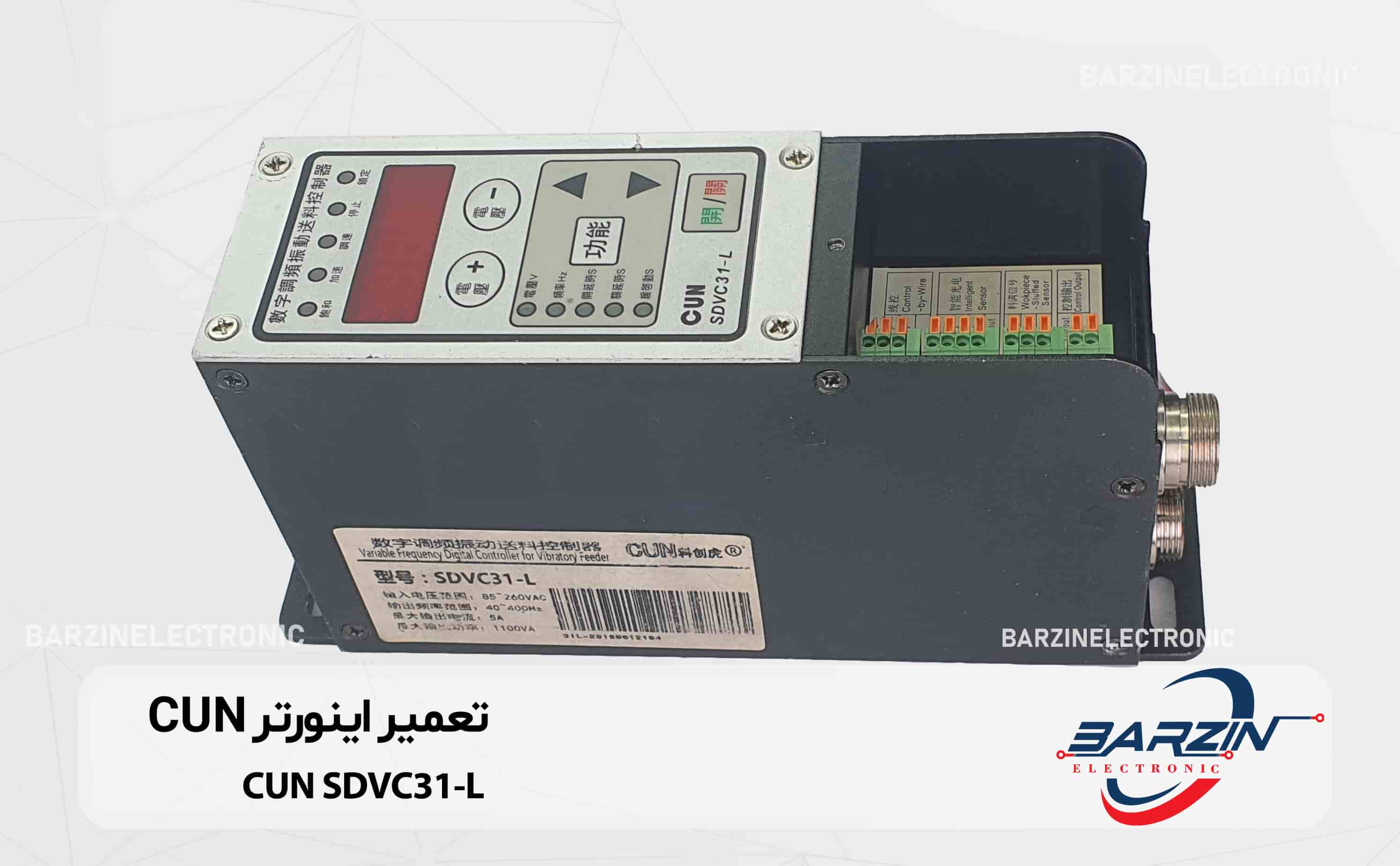

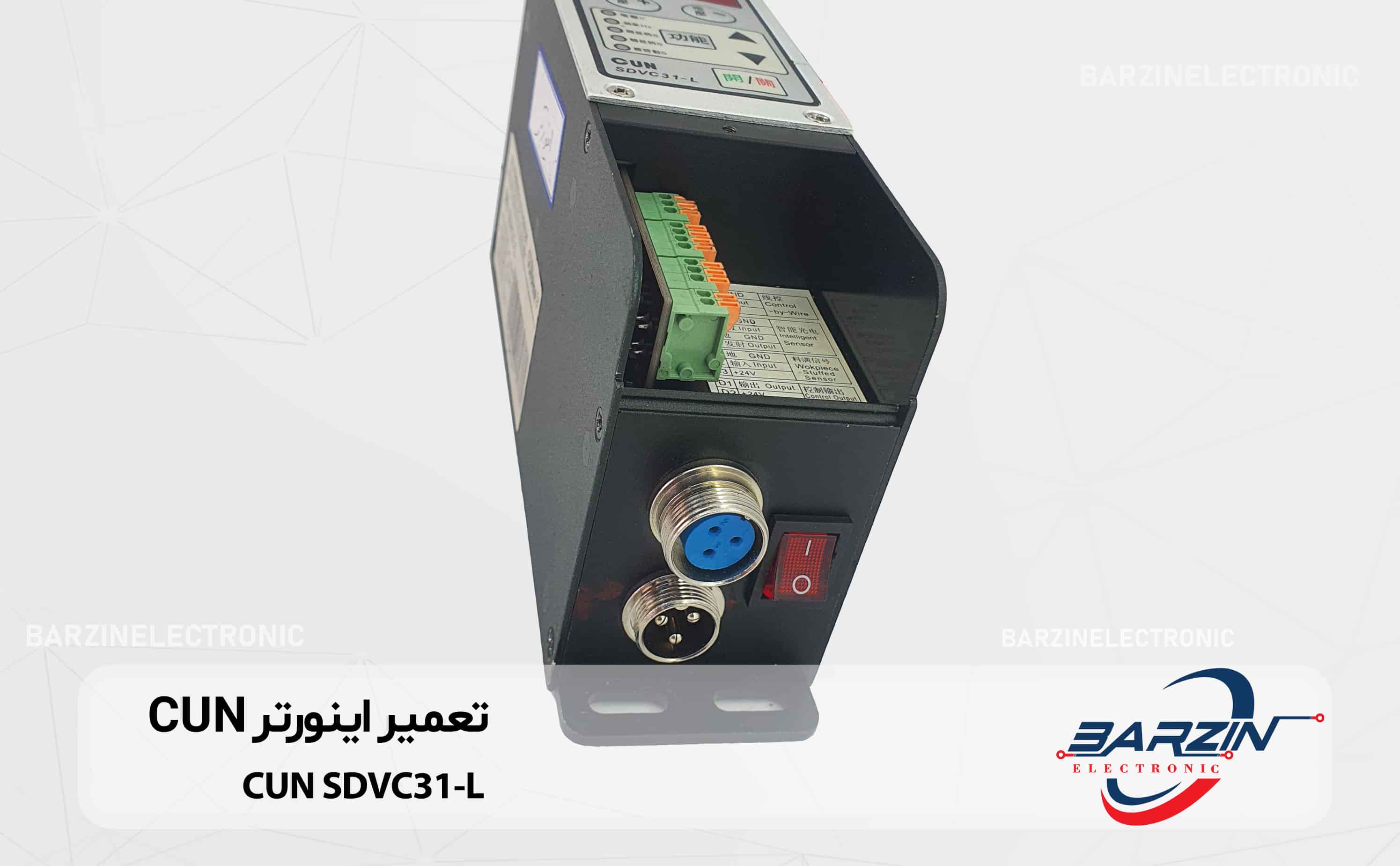

کنترلر SDVC31‑L یکی از مدل‌های سری SDVC شرکت CUH است که برای فیدرهای ارتعاشی طراحی شده است. این کنترلر وظیفه دارد تا ارتعاش فیدر را با کنترل ولتاژ و فرکانس بهینه کند تا مواد یا قطعات کوچک را با نظم، دقت و یکنواختی تغذیه نماید.

این دستگاه مناسب خطوط صنعتی است که در آن‌ها نیاز است جریان مواد خیلی دقیق تنظیم شود؛ مثلاً در صنایع بسته‌بندی، الکترونیک، داروسازی، غذایی یا معدن.

– مشخصات فنی

ولتاژ ورودی دستگاه بین ۸۵ تا ۲۶۰ ولت AC است که امکان تطابق با دامنه وسیعی از شبکه‌های برق صنعتی را می‌دهد.

ولتاژ خروجی از صفر تا حدود ۲۶۰ ولت AC قابل تنظیم است، که بسته به نیاز فیدر می‌توان آن را کم یا زیاد کرد.

حداکثر جریان خروجی ۴٫۵ آمپر می باشد؛ یعنی نمی‌توان از آن برای بارهای بسیار سنگین استفاده کرد بدون بررسی.

فرکانس خروجی قابل تنظیم در بازه تقریباً ۴۰ تا ۴۰۰ هرتز است، که انعطاف زیادی در انطباق ارتعاش با ویژگی‌های فیزیکی مواد فراهم می‌آورد.

توان (قدرت مصرفی تحت بار کامل) دستگاه در حالت SDVC31‑L حدود ۹۹۰ VA برآورد شده است.

ابعاد فیزیکی دستگاه تقریباً ۱۹۰ × ۱۴۷٫۸ × ۹۴٫۵ میلی‌متر است، و وزن خالص دستگاه تقریباً ۱٫۶۷۵ کیلوگرم بدون لوازم جانبی.

– امکانات کنترل

این کنترلر قابلیت‌هایی دارد که آن را برای کاربردهای پیشرفته مناسب می‌کند.

-تنظیم خودکار ولتاژ ورودی برای مقابله با نوسانات برق شهری؛ با این ویژگی تغذیه مواد از کندی یا تغییر ناگهانی سرعت در اثر تغییر ولتاژ در شبکه در امان می‌ماند.

-شروع نرم (Soft Start) که هنگام روشن شدن، ولتاژ خروجی از صفر به مقدار تنظیم شده به آرامی افزایش می‌یابد. این کمک می‌کند تا شوک مکانیکی به تجهیزات کاهش یابد و طول عمر افزایش پیدا کند.

-کنترل از راه دور روشن/خاموش از طریق سنسورها یا PLC‌ها امکان‌پذیر است؛ دو گروه ورودی ON/OFF برای کنترل از راه دور وجود دارد.

-حسگر نوری هوشمند (Photoelectric Sensor) که می‌تواند در مواقعی چون پر یا خالی شدن قطعات عمل کرده، یا تأخیر در روشن و خاموش شدن فراهم آورد.

-کنترل سرعت از راه دور با استفاده از پتانسیومتر خارجی، سیگنال ولتاژ کنترل (مانند ۱‑۵ ولت DC) یا از طریق کنترل منطقی با PLC.

-خروجی کنترل DC برای راه‌اندازی المان‌های جانبی مثل سلونوئید یا رله برای عملیات جانبی با ولتاژ پایین.

-قفل صفحه کلید به منظور جلوگیری از تنظیمات اشتباه یا تغییرات ناخواسته، با نگه داشتن دکمه ON/OFF برای چند ثانیه؛ همه دکمه‌ها قفل می‌شوند.

-حداکثر ولتاژ خروجی قابل تنظیم: امکان تعیین ولتاژ بیشینه برای محافظت از بار متصل در برابر ولتاژ خیلی زیاد.

– محافظت و ایمنی

برای محافظت از دستگاه و اجزای متصل به آن، SDVC31‑L چندین مکانیسم حفاظتی دارد.

دستگاه اگر دمای داخلی بالا رود، خروجی را قطع می‌کند تا از daños حرارتی جلوگیری شود.

اگر جریان خروجی بیشتر از مقدار نامی باشد، محافظ جریان اضافی عمل می‌کند و خروجی قطع می‌شود.

در صورتی که خروجی دچار اتصال کوتاه شود، کنترلر خاموش می‌شود تا از آسیب بیشتر جلوگیری گردد.

– شرایط محیطی و کارکرد

دستگاه برای بکارگیری در محیط‌هایی با دامنه دمایی محدود مناسب است — معمولاً بین حدود ‑۱۰ تا +۶۰ درجه سلسیوس تا زمانی که شرایط رطوبتی مناسب باشد.

رطوبت نسبی مجاز معمولاً بین ۱۰٪ تا حدود ۸۵٪ است، بدون تراکم بخار آب؛ اگر بخار آب تراکم پیدا کند، احتمال خرابی یا خطا زیاد می‌شود.

مصرف توان در حالت آماده‌به‌کار (Standby) پایین است که به کاهش مصرف کلی کمک می‌کند.

– کاربردها

مناسب برای مدارهایی که قطعات کوچک باید به فیدر منتقل شوند به صورت یکنواخت؛ مثل قطعات الکترونیکی، پیچ و مهره، پلاستیک‌ها، اجزای دارویی.

مناسب برای سوره‌گذاری یا سورتینگ مواد در صنایع غذایی یا معدنی؛ زمانی که لازم است اندازه، شکل، وزن یا جنس مواد بر اساس ارتعاش جداسازی شوند.

مفید در خطوط بسته‌بندی که نیاز است سرعت تغذیه تنظیم شود؛ یا در ماشین‌آلات ساب‌مونتاژ که توزیع قطعات کوچک باید دقیق و بدون جابجایی ناخواسته باشد.

در ماشین‌های سایش (screening) یا صافی (sieving) در صنعت معدن یا ساخت‌وساز برای جدا کردن یا ریز‌شدن اندازه‌های ذرات.

– مزایا

کنترل دقیق ولتاژ و فرکانس باعث می‌شود ارتعاش بهینه انجام شود؛ یکنواخت‌تر، کم‌صدا‌تر، با مصرف انرژی کمتر.

شروع نرم کاهش استرس مکانیکی به تجهیزات می‌دهد؛ این امر عمر مفید دستگاه و قطعات مکانیکی را افزایش می‌دهد.

محافظت در برابر جریان زیاد، دمای زیاد و اتصال کوتاه باعث کاهش خطرات خرابی‌های ناگهانی می‌شود.

امکان کنترل از راه دور و ادغام با PLC یا کنترل منطقی دیگر، انعطاف‌پذیری بالایی در کاربردهای اتوماسیون صنعتی ایجاد می‌کند.

ابعاد قابل قبول و وزن مناسب کمک می‌کند که نصب و سرویس دسترسی آسان‌تری داشته باشد.

– معایب

اگر بار ارتعاشی زیاد باشد یا فیدر خیلی بزرگ باشد، توان و جریان ۴٫۵ آمپر ممکن است از حد کفایت پایین‌تر باشد و نیاز به کنترلر قوی‌تر یا موازی‌سازی داشته باشی.

در شرایط محیطی نامناسب از جمله گرد و غبار زیاد، رطوبت بسیار بالا یا دمای خیلی پایین یا خیلی بالا، اگر حفاظ مناسب نباشد، عملکرد کنترلر کاهش پیدا می‌کند یا ممکن است دچار خطا شود.

اگر تنظیمات فرکانس یا ولتاژ به درستی انجام نشود، ارتعاش ممکن است نامنظم، صدا زیاد، یا مصرف انرژی بالا داشته باشد.

نیاز به بهره‌وری و دانش فنی در نصب و نگهداری وجود دارد؛ اپراتور باید با مفاهیم فرکانس رزونانس، ویژگی مواد، شرایط محیطی و ابزار کنترل آشنا باشد.

– نصب و راه‌اندازی دقیق

-مرحله اول: انتخاب مکان مناسب نصب — جایی که تهویه مناسب باشد و دمای محیط کنترل‌شده؛ دور از منابع گرما شدید یا رطوبت زیاد.

-مرحله دوم: تأمین ولتاژ ورودی مناسب — اطمینان از اینکه منبع برق ثابت، با کابل‌هایی با سطح مقطع مناسب و اتصالات محکم است.

-مرحله سوم: سیم‌کشی صحیح — ورودی برق، خروجی به فیدر، حسگرهای نوری یا دستورات PLC، اتصالات منطقی ON/OFF.

-مرحله چهارم: تنظیم پارامترها — ولتاژ پایه، فرکانس شروع، زمان شروع نرم، تأخیر روشن/خاموش، ولتاژ بیشینه خروجی.

-مرحله پنجم: تست با بار سبک — قبل از اضافه کردن بار زیاد یا مواد سنگین، دستگاه را راه‌اندازی کن و عملکرد ارتعاش، صدا، و توزیع ماده را بررسی کن.

-مرحله ششم: نگهداری دوره‌ای — بررسی اتصالات، بررسی سیستم خنک‌کننده، نظافت دریچه‌ها یا بخش‌هایی که هوا جریان دارد، بررسی دما و عملکرد سالم حسگرها.

– نکات پیشرفته برای بهره‌وری بیشتر

تشخیص فرکانس رزونانس فیدر معمولاً کمک بزرگی است؛ وقتی فرکانس خروجی کنترلر را نزدیک فرکانس رزونانس فیدر تنظیم کنی، ارتعاش روان‌تر، مصرف انرژی کمتر و صدا کمتر خواهی داشت.

استفاده از تأخیر روشن یا خاموش (Startup Delay / Shutdown Delay) می‌تواند مفید باشد تا موقع‌هایی که ورودی مواد کم است یا فیدر خالی است، دستگاه بیهوده کار نکند.

ترکیب کنترلر با سیستم نظارت بر وزن مواد، حسگرهای نوری یا دید (vision sensors) برای تشخیص وضعیت پر یا خالی بودن، یا تشخیص قطعه نامناسب، کمک می‌کند که عملکرد به صورت خودکار بهینه شود.

نظارت بر دما و در صورت نیاز افزودن سیستم خنک‌کننده یا فن، مخصوصا در محیط‌های با دمای بالا یا تلفات حرارتی زیاد، به دوام بیشتر دستگاه کمک می‌کند.

افزودن محافظ اضافه مانند فیوز یا محافظ ولتاژ برای شرایط عبور نوسانات شدید؛ اگر برق ورودی دچار افت و خیز زیاد باشد، تجهیزات محافظ ولتاژ ممکن است مفید باشند.

– جمع‌بندی

کنترلر SDVC31‑L از CUH یک گزینه مناسب برای کسانی است که نیاز به کنترل دقیق فیدرهای ارتعاشی دارند. امکانات قابل توجه، محافظت‌های کامل، کنترل از راه دور، انعطاف در تنظیم فرکانس و ولتاژ، همه اینها باعث شده‌اند که بتوان در کاربردهای صنعتی مختلف استفاده شود.

با این حال، باید در انتخاب مدل مناسب با توجه به بار ارتعاشی، شرایط محیطی و نیاز به تنظیمات پیشرفته دقت شود. اگر فیدر سنگین‌تر باشد یا نیاز به جریان بیشتر داشته باشی، ممکن است مدل‌هایی با جریان بیشتر یا توان بالاتر بهتر باشند.
