– معرفی کلی دستگاه

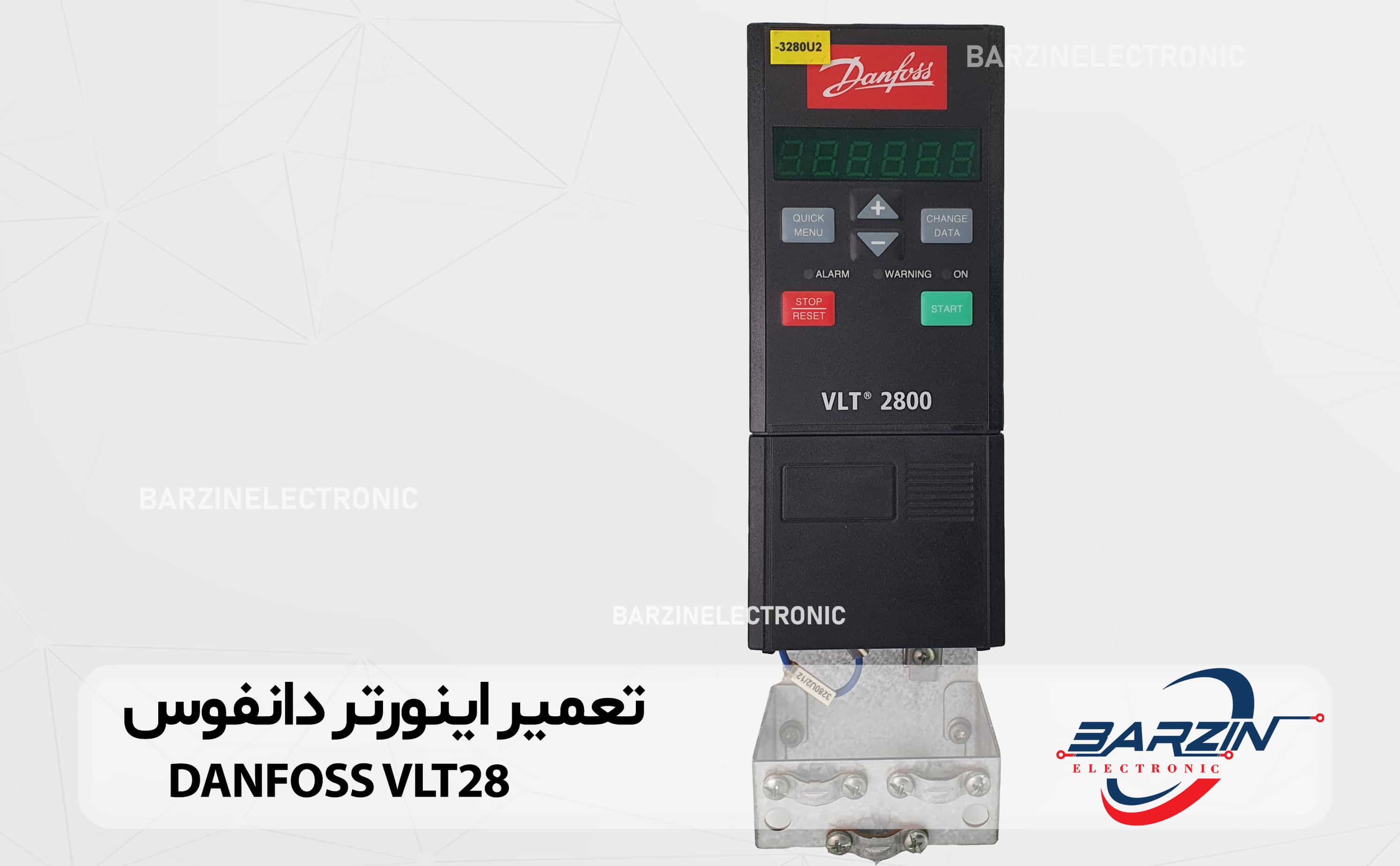

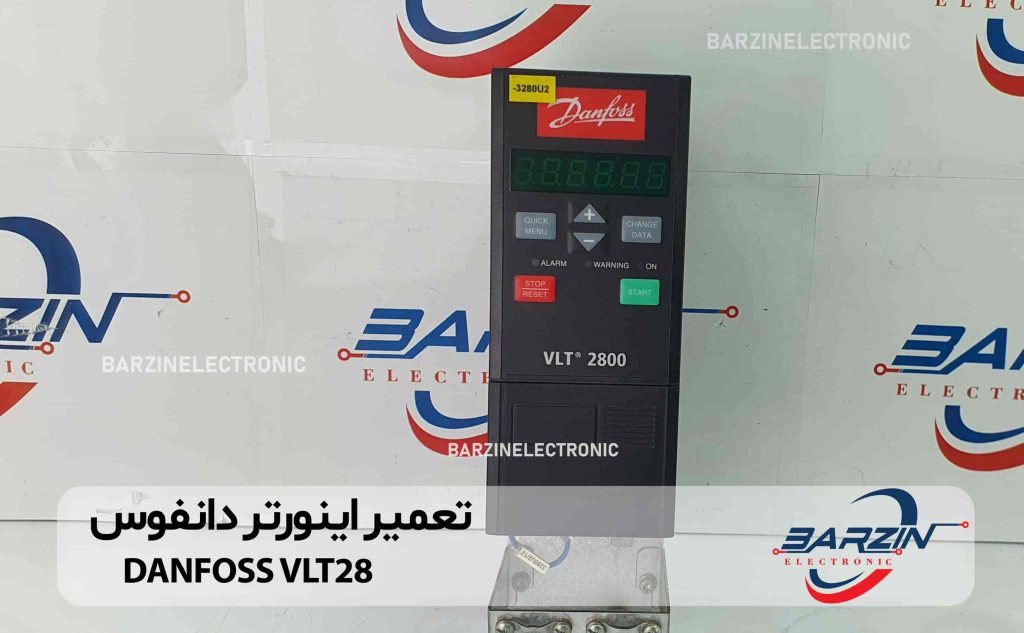

-Danfoss VLT 2800 یک درایو فرکانس متغیر (VFD یا اینورتر AC) است، که برای کنترل سرعت و گشتاور موتورهای AC به‌کار می‌رود.
– طراحی‌شده برای استفاده در محیط‌های صنعتی با نیاز به کنترل دقیق موتورهای پمپ، فن، نوار نقاله، کمپرسور و سیستم‌های مشابه.
– نقطه قوت آن در طراحی فشرده و نصب کناری (side‑by‑side) است که باعث می‌شود در تابلوهای صنعتی متراکم، جای زیادی اشغال نکند.
– این دستگاه اکنون در مرحله «Inactive» از چرخه عمر قرار دارد؛ یعنی دیگر تولید نمی‌شود، قطعات یدکی یا خدمات رسمی برای آن در دسترس نیست.

– دامنه کاربرد: کاربردهای معمول و شرایط استفاده

اینورتر VLT 2800 در موارد زیر کاربرد دارد:

– کنترل موتورهای پمپ، فن، میکسر، نوار نقاله، کمپرسور و سایر سیستم‌هایی که نیاز به تنظیم سرعت دارند.
– در خطوط صنعتی با فضای تابلو محدود و نیاز به نصب فشرده، گزینه‌ای مناسب است.
– امکان استفاده در فناوری‌های دقیق‌تر مانند توقف دقیق (precise stop) و توقف هم‌فاز (counter stop) که برای توقف با دقت بالا و موقعیت‌گیری حساس مفید است.
– قابل استفاده در ماشین‌آلات دارای الزامات سرعت قابل تنظیم و کنترل‌های PID یا موقعیتی در موارد خاص.

– مشخصات فنی و ویژگی‌ها

 طراحی و ساخت فشرده

 از جمله کوچک‌ترین درایوهای چندمنظوره بازار است.
 امکان نصب افقی یا عمودی و کاملاً بدون نیاز به فاصله از طرفین؛ یعنی می‌توان چند واحد کنار هم بدون کاهش کارایی نصب کرد.
 تکنولوژی cold-plate در پشت دستگاه برای دفع حرارت به خارج تابلو بدون افزایش دمای داخلی.

 عملکرد

فرکانس خروجی از 0 تا 1000 Hz؛ بسیار گسترده برای کنترل دقیق سرعت.
 دقت توقف بسیار بالا: امکان توقف با دقت میلی‌ثانیه (±۰.۵ میلی‌ثانیه).
خودآموزش موتور (Automatic Motor Tuning – AMT): اندازه‌گیری مقاومت استاتور، تشخیص فاز گمشده، تطبیق بهتر با موتور بدون اعمال گشتاور.

 حفاظت و ایمنی

 حفاظت کامل در برابر اتصال کوتاه، نشت زمین، نوسانات برق، و گالوانیک.
 دارای محافظ الکترونیکی در برابر اضافه‌بار موتور یا اینورتر.
 محافظت در برابر ولتاژ بالا/پایین در حلقه DC.
 تمایل به قطع در صورت دمای بالای ماژول قدرت (بیش از ۱۰۰ °C).

 فیلترها و ارتباطات

فیلتر EMC داخلی مطابق EN 55011 کلاس 1A؛ نسخه ماژولار 1B نیز موجود است.
 پشتیبانی از ارتباطات Modbus RTU، DeviceNet، Profibus DP با ماژول‌های اختیاری.

 قابلیت‌های ترمز و توقف

 ترمز DC و AC برای توقف‌های کنترل‌شده و جلوگیری از آسیب به سیستم.
Dynamic braking با چپر ترمز داخلی که توانایی تحمیل تا ۱۶۰٪ گشتاور ترمز را دارد.
 امکان استفاده از resistor ترمز جداگانه (ناوابسته به درایو) که گرمای ترمز را خارج کابینت منتقل می‌کند.

 مشخصات دقیق و طراحی

 دامنه توان:

 تک‌فاز ۲۰۰–۲۴۰ V: ۰.۵۵ تا ۱.۵ kW
 سه‌فاز ۲۰۰–۲۴۰ V: ۲.۲ تا ۳.۷ kW
 سه‌فاز ۳۸۰–۴۸۰ V: تا ۱۸.۵ kW
 کنترل سرعت باز (Open‑Loop): نسبت کنترل ۱:۱۰؛ کنترل بسته (Closed‑Loop): ۱:۱۲۰.
 دقت سرعت:

 باز: خطای ±۲۳ rpm
 بسته: خطای ±۷.۵ rpm([Scribd][4])
 رنج فرکانس کنترل: ۰.۰۲–۱۳۲ Hz استاندارد؛ تا ۱۰۰۰ Hz نیز قابل تنظیم.

مزایا و نقاط قوت بارز

-صرفه‌جویی در فضا (Space‑saving): طراحی فشرده و نصب کنار هم با خنک‌کاری مؤثر.
-دقت و امکانات توقف دقیق: کنترل دقیق موقعیت و توقف با خطای میلی‌ثانیه.
-تنظیم خودکار موتور: کاهش نیاز به تنظیمات دستی و تطبیق بهتر با موتور.
-ترمز قدرتمند و منعطف: Dynamic braking با چپر داخلی و امکان استفاده از resistor خارجی؛ مناسب برای سیستم‌های با اینرسی بالا.
-ایمنی و محافظت بالا: ضد اتصال کوتاه، محافظت حرارتی، قطع در شرایط غیرعادی ولتاژ یا دما.
-سازگاری با ارتباطات صنعتی: Modbus RTU، DeviceNet، Profibus DP.
-فیلتر EMC داخلی: کاهش نویز الکترومغناطیس و راحتی نصب.
-کاربرد صنعتی گسترده: مناسب برای کاربردهای مختلف از پمپ تا کمپرسور و کانویر.

– معایب و محدودیت‌ها

پایان تولید و در دسترس نبودن قطعات: در مرحله Inactive است؛ یعنی تولید و پشتیبانی رسمی متوقف شده و ممکنه باعث خرابی‌های غیرمنتظره و بدون راه‌حل بشه.
عدم تطابق با فناوری‌های نوین: نبود امکانات مثل اتصال Ethernet، IoT، کنترل از راه دور پیشرفته.
رابط کاربری قدیمی: بعضی پارامترها ممکن است پیچیده یا سخت‌خوان باشند.
نیاز به مدل جایگزین: توصیه به جایگزینی با VLT Midi Drive FC 280 که مشابه و پیشرفته‌تر است.

-دلایل رایج خرابی و خطاها

در ادامه، دلایل اصلی خرابی یا بروز خطا در VLT 2800 بررسی می‌شود:

 خطاهای رایج (Fault Codes)

چند نمونه از خطاهای مهم:

Err4: فقدان فاز در ورودی یا نامتعادلی بالا در برق ورودی.
Err5 / Err6 / Err7 / Err8: ولتاژ DC لینک بالا/پایین یا فراتر از محدوده، منجر به قطع یا هشدار.
Err9: اضافه‌بار اینورتر.
Err10 / Err11: دمای زیاد موتور یا مشکل در سنسور حرارتی (Thermistor).
Err12 / Err13: عبور از محدود جریان یا جریان بیش از حد.
Err16: اتصال کوتاه در موتور یا سیم‌کشی.
Err14: خطای اتصال زمین (Earth fault).
خطاهای داخلی (Err39–Err45): مشکلات سخت‌افزاری مانند خرابی RAM یا کنترل کارت.

مشکلات محتمل دیگر

گرمای بیش از حد در محیط نصب: نیاز به صرفه‌جویی یا تهویه بهتر دارد.
مقاومت زیاد یا افت ولتاژ کابل‌ موتور در صورت کابل‌دهی طولانی یا بدون شیلد.
خطا در ترمز مقاومتی یا تنظیمات پارامتر مربوط به DC/AC braking که ممکن است منجر به توقف ناخواسته شود.
تداخل EMC یا نویز پرش روی سیگنال‌ها هنگام استفاده از فیلتر یا کاور نادرست.

توصیه‌ها برای استفاده بهتر و نگهداری

-برنامه‌ریزی برای جایگزینی: با توجه به پایان چرخه عمر، استفاده طولانی‌مدت بدون پشتیبانی توصیه نمی‌شود. استفاده از خدمات DrivePro® Retrofit و جایگزینی با FC 280 پیشنهاد می‌شود.
-استفاده از نسخه جدید‌تر جانشین: FC 280 دارای امکانات بهتر مثل PFC، فیلتر RFI/EMC، ایمنی عملکردی (STO)، قوی‌تر بودن و سازگاری بالاتر است.
-نظارت بر خطاها و دما: سیستم مانیتورینگ فعال، ثبت خطا، و شارژ زودهنگام کمک‌کننده است.
-استفاده از ترمز مناسب: اگر بار سنگین یا اینرسی بالا دارید، از brake resistor توصیه‌شده و مهندسی‌شده استفاده کنید.
-جلوگیری از نویز: استفاده از کابل‌های شیلددار، نصب صحیح فیلتر EMC و فاصله منطقی از منابع پر نویز.
-پشتیبان‌گیری و ذخیره پارامترها: از طریق LCP یا نرم‌افزار MCT10، تنظیمات را ذخیره کنید تا بعد از قطع برق یا خرابی، قابل بازیابی باشند.
-تنظیم صحیح پارامترهای AMT: اجرای آموزش خودکار موتور (Parameter 107) به دقت در تطبیق موتور کمک می‌کند.

–  جمع‌بندی نهایی

Danfoss VLT 2800 یک درایو دقیق، جمع‌وجور و مناسب برای محیط‌های صنعتی با نیاز به کنترل سرعت موتور بود.
 ویژگی‌هایی مثل نصب بدون فاصله، توقف دقیق، ترمزهای قدرتمند، آموزش خودکار موتور و حفاظت‌های کامل آن را در زمان خود ممتاز می‌کردند.
 با این حال، پایان تولید، فقدان قطعات یدکی و خدمات پشتیبانی، استفاده بلندمدت از آن را با چالش مواجه کرده است.
 توصیه قاطع: جایگزینی با VLT Midi Drive FC 280 جهت بهره‌وری بیشتر، دوام بهتر و امنیت عملکرد.
 در صورت استفاده همچنان، نگهداری دقیق، نظارت فعال و برنامه‌ریزی جایگزینی ضروری است.
